Il Bulbo Radiatore nella VW Passat: Funzionamento, Problemi e Sostituzione

L'impianto di raffreddamento di un veicolo, come la VW Passat, è un sistema cruciale per garantire che il motore funzioni sempre entro un intervallo di temperatura ottimale, indipendentemente dalle condizioni esterne o dallo sforzo a cui è sottoposto il propulsore. Tra i componenti fondamentali di questo sistema, il termostato, spesso identificato con il suo "bulbo" in cera, e il radiatore rivestono un ruolo primario. Comprendere il loro funzionamento, i potenziali problemi e le soluzioni di sostituzione è essenziale per la longevità e l'efficienza del veicolo.

Il Termostato e il Suo Funzionamento: Il Cuore del Controllo Termico

Il termostato è un componente chiave dell’impianto di raffreddamento dei veicoli. La sua funzione principale è quella di regolare la portata del liquido refrigerante a seconda della sua temperatura, assicurando che il motore raggiunga rapidamente e mantenga la temperatura di esercizio ottimale. Il termostato auto classico è costituito da un elemento di espansione - un bulbo in cera - che si allunga o si contrae a seconda della temperatura. A temperatura ambiente, il termostato è chiuso, limitando la circolazione del liquido refrigerante. All’aumentare della temperatura del motore, la parte in cera si allunga, aprendo la valvola e lasciando passare l’acqua nel radiatore per raffreddarsi prima di rientrare nel circuito di raffreddamento motore.

Esistono anche termostati controllati elettronicamente, che aprono e chiudono la valvola attraverso attuatori elettrici, offrendo una gestione più precisa della temperatura. Sia il termostato classico che quello controllato elettronicamente sono dotati di una piastra a molla che, aprendosi e chiudendosi, regolano il flusso del liquido tra due circuiti di raffreddamento: uno più piccolo e uno più grande. Il circuito più piccolo lambisce il blocco motore e i suoi componenti, permettendo al motore di raggiungere più rapidamente la temperatura di esercizio ottimale. Il circuito più grande, invece, è collegato al radiatore, dove avviene lo scambio di calore con l'aria esterna.

Il Radiatore: Lo Scambiatore di Calore Essenziale

Il radiatore è il centro nevralgico del sistema di raffreddamento dell’auto e un elemento fondamentale per il buon funzionamento del veicolo. È costituito da un blocco di lamelle metalliche che fungono da scambiatore di calore acqua-aria. Il liquido di raffreddamento, che ha assorbito il calore in eccesso dal motore prodotto dalla combustione, passa attraverso il radiatore. Qui, cede il calore all’aria esterna, raffreddandosi e tornando poi in circolazione all’interno del motore. Questo continuo scambio di calore garantisce che il calore in eccesso si dissipi nell’aria esterna e che il motore possa mantenere una temperatura idonea senza surriscaldarsi.

Il radiatore deve essere a contatto con l’aria esterna e per questo viene montato dietro la calandra, spesso nella parte anteriore del veicolo. Durante la marcia, specialmente a velocità adeguate, il flusso d'aria che lo attraversa è sufficiente per il raffreddamento. Tuttavia, quando l'auto si muove lentamente o è ferma, la ventola di raffreddamento "viene in aiuto" del radiatore, generando un flusso d'aria forzata per coadiuvare lo scambio di calore. La ventola, gestita da un’apposita centralina che ne regola la velocità di rotazione in base alla temperatura del liquido refrigerante, può essere composta da una o due unità, di tipo aspirante o premente.

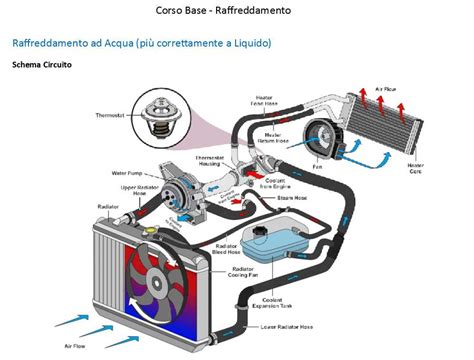

Componenti Correlati dell'Impianto di Raffreddamento

Per comprendere appieno il "bulbo radiatore" e il suo contesto, è utile esaminare gli altri elementi che compongono il complesso sistema di raffreddamento:

• Il Liquido di Raffreddamento: Ha un ruolo fondamentale nell’assicurare il raffreddamento del motore. Questo liquido, a base di glicole (etilenico o propilenico), assorbe il calore in eccesso dal motore e lo trasporta al radiatore. Non dura all’infinito e con il tempo perde le sue proprietà, degrada e deve quindi essere sostituito, così come avviene per i lubrificanti. Se non sostituito, il glicole potrebbe perdere efficacia, andare in ebollizione o addirittura ghiacciarsi, provocando seri danni al motore.
• La Pompa dell’Acqua: È il “cuore” del circuito di raffreddamento e serve a far circolare il liquido nel circuito, creando un flusso continuo del liquido dal motore al radiatore e viceversa. La formazione di ruggine e accumuli di materiale può danneggiare la sua girante metallica.
• Il Serbatoio di Espansione: Conosciuto anche come vasca o vaso di espansione, è un altro importante componente del circuito. La sua funzione è quella di regolare correttamente il liquido refrigerante all’interno del circuito, compensando le variazioni di volume dovute alle escursioni termiche. La vaschetta di plastica trasparente che lo costituisce permette di rabboccare il circuito tramite l’apertura di un tappo, mentre dal basso consente al refrigerante di essere prelevato per alimentare l’impianto. Il tappo del serbatoio di espansione, insieme al termostato, funge da valvola di sicurezza dell’intero sistema di raffreddamento, evitando eccessive pressioni.
• Manicotti di Gomma: Questi tubi flessibili sono responsabili del trasporto del liquido refrigerante tra i vari componenti. Con l’invecchiamento e l’esposizione a sbalzi termici, la gomma perde le sue caratteristiche fisico-meccaniche, rendendo la sostituzione quasi inevitabile nel corso della vita di un’auto.
• Sensore di Temperatura del Liquido di Raffreddamento: Questo sensore misura la temperatura del liquido radiatore, consentendo alla centralina di regolare una serie di parametri, inclusa l'iniezione del combustibile. La sua resistenza decresce all’aumentare della temperatura, e tale valore è inviato alla centralina.

Problemi Comuni al Termostato e al Radiatore: Sintomi e Cause

Il malfunzionamento del termostato e i problemi al radiatore non vanno assolutamente sottovalutati, poiché possono portare a danni onerosi e propagarsi su diversi componenti del veicolo.

Problemi al Termostato

L’elemento “critico” del termostato è generalmente la valvola termostatica, che regola il flusso di liquido di raffreddamento. Questa valvola può bloccarsi in posizione aperta o chiusa, ognuno con le sue conseguenze:

• Termostato Bloccato Aperto: Se la valvola rimane aperta, si verifica una portata eccessiva di liquido nel circuito di raffreddamento. Questo impedisce al motore di riscaldarsi adeguatamente, non permettendogli di lavorare alla temperatura ottimale. Ciò può tradursi in un aumento dei consumi di carburante, poiché la sonda lambda è portata a fornire una miscela troppo ricca, mettendo sotto sforzo il catalizzatore e il filtro antiparticolato, che rischia di intasarsi. Potrebbe inoltre verificarsi una perdita di liquido dal termostato, dal momento che il liquido in circolazione è eccessivo e potrebbe fuoriuscire all’esterno. Nel lungo termine, il funzionamento “a freddo” del motore rischia di usurare più velocemente le componenti meccaniche.
• Termostato Bloccato Chiuso: Viceversa, quando la valvola rimane bloccata in posizione chiusa, la circolazione del liquido di raffreddamento è impedita. La conseguenza è il surriscaldamento del motore, con l’accensione della spia della temperatura (il simbolo di un termometro immerso nel liquido) e l’attivazione continua della ventola di raffreddamento. L’elevato surriscaldamento - dovuto al fatto che il liquido refrigerante non raggiunge il motore - potrebbe bruciare la guarnizione di testa e altri componenti a ridosso del motore. Nei motori più vecchi con le testate in alluminio, l’eccessivo calore bruciava le guarnizioni. Se il surriscaldamento è grave, il veicolo potrebbe arrestarsi.

Cause dei Problemi al Termostato: I problemi al termostato potrebbero essere causati da un pistone bloccato, ma anche dalla corrosione o da un corpo estraneo che lo blocca in posizione aperta impedendogli di chiudersi quando la temperatura è bassa. Il guasto al termostato potrebbe essere talvolta causato dalla rottura dei supporti collocati sull’alloggiamento (nei casi in cui la piastra a molla del termostato è sostenuta anche dall’alloggiamento del termostato). Altra causa potrebbe essere una fuoriuscita della cera - l’elemento di espansione del termostato - dovuta all’usura della guarnizione che circonda la cera. Il termostato non può dunque espandersi e rimane chiuso. Il guasto al termostato auto si verifica soprattutto quando le temperature esterne sono più alte, quindi durante la stagione estiva, quando il sistema è sottoposto a maggiore stress.

Problemi al Radiatore

Il radiatore auto con il tempo può danneggiarsi a causa di un incidente, un corpo esterno, l’usura o la dilatazione termica. La maggior parte delle sostituzioni del radiatore sono dovute a un incidente stradale o una collisione, che danneggiano la struttura lamellare del radiatore, impedendogli di funzionare correttamente.

• Perdite di Liquido: Anche se si ravvisa una perdita di liquido può esserci un guasto al radiatore. Potrebbe trattarsi di un evento accidentale, come un sasso o un frammento di materiale che urta il blocco del radiatore. La dilatazione termica potrebbe aver provocato un trafilamento del liquido in prossimità della vaschetta in plastica o in altre parti della struttura.
• Ostruzioni: Può accadere che il liquido di raffreddamento non circoli più bene e che il radiatore si ostruisca. L’accumulo di calcare, residui di materiale o ruggine potrebbe ostruire parzialmente il passaggio del liquido nei tubi, rendendo poco efficace il raffreddamento.

Sintomi di un Radiatore Danneggiato: Per capire se il radiatore è danneggiato, è necessario comprendere da dove derivi il problema e se il radiatore abbia dei fori o perdite. I sintomi più evidenti includono l'accensione della spia della temperatura del motore, il surriscaldamento del motore e, in alcuni casi, una diminuzione del livello del liquido di raffreddamento nel serbatoio di espansione.

Diagnosi e Soluzioni: Il Caso Specifico della VW Passat

Quando durante la marcia si accende la spia della temperatura del liquido di raffreddamento del motore, l’automobilista deve subito mettersi in allarme perché il motore si sta surriscaldando. Se la spia si accende per ragioni banali, come un lungo periodo in coda o una salita prolungata, la temperatura dovrebbe tornare presto su livelli normali e la spia si spegne. Tuttavia, se la spia continua a restare accesa, i problemi potrebbero essere più seri, richiedendo la verifica immediata dell’autoriparatore.

Un esempio concreto di problematiche termiche è stato osservato su una VW Passat Hybrid del 2018. Questo veicolo ha mostrato un comportamento anomalo nella gestione termica, inclusi valori di temperatura incoerenti, tempi di riscaldamento del motore prolungati e la spia del motore accesa. La causa sospetta era una griglia di raffreddamento ostruita o bloccata. La diagnostica ha rivelato il codice di errore P0116, che indica un problema nel circuito della temperatura del liquido di raffreddamento del motore. Il problema è stato rintracciato in un attuatore della griglia di raffreddamento difettoso, bloccato a causa di un accumulo di detriti. Questo dimostra come anche componenti apparentemente secondari possano influenzare l'intero sistema di raffreddamento.

Per il meccanico, è fondamentale individuare rapidamente e con certezza la causa del guasto: potrebbe trattarsi di un semplice manicotto, una piccola perdita di un tubo, oppure di un problema più complesso alla pompa dell’acqua, al termostato o al radiatore stesso.

Sostituzione del Termostato e del Radiatore

In tutti i casi di malfunzionamento del termostato, l’unica soluzione è la sostituzione del termostato guasto con il corretto ricambio aftermarket. Il meccanico provvede dunque all’installazione del nuovo termostato e alle necessarie verifiche, per essere certi che l’impianto di raffreddamento funzioni sempre correttamente e non si corra il rischio di ulteriori danni. La manovra di sostituzione della valvola termostatica è un’operazione che, sebbene possa sembrare semplice, è sempre meglio affidare a professionisti. Il costo medio per la sostituzione di un termostato guasto è compreso tra 150 e 200 euro, inclusa la manodopera e il pezzo di ricambio.

Procedura di Sostituzione del Termostato (generica):

1. Rimuovere il tappo del radiatore o del tubo di espansione e scollegare il tubo del liquido di raffreddamento per drenare il liquido.
2. Scollegare il radiatore dal motore, se necessario per accedere al termostato.
3. Rimuovere il vecchio termostato.
4. Inserire il nuovo termostato, assicurandosi che la guarnizione sia posizionata correttamente.
5. Ricollegare i tubi e, infine, reinserire il radiatore (se rimosso).
6. Rabboccare il circuito con il liquido di raffreddamento appropriato e spurgare l'aria dall'impianto.

Per quanto riguarda il radiatore, a seconda dell’entità del danno si può tentare di intervenire. Nei casi meno gravi, chi volesse evitare di affidarsi ad un meccanico, potrebbe anche effettuare un’operazione di saldatura fai da te per piccole perdite. Tuttavia, per danni più estesi, come quelli causati da un incidente stradale o una collisione che compromettono la struttura lamellare, la sostituzione del radiatore è l'unica soluzione. È fondamentale sapere che ogni radiatore è adatto solo a determinati modelli di auto, quindi è cruciale procurarsi il ricambio corretto.

Manutenzione Preventiva e Consigli Utili

Prevenire è sempre meglio che curare, soprattutto quando si tratta dell'impianto di raffreddamento. Con l’aumento delle temperature, specialmente in estate, l'auto potrebbe necessitare di alcune attenzioni particolari. Molti automobilisti, sperando di risparmiare ed evitare spese “inutili”, controllano la propria auto soltanto in occasione delle manutenzioni indicate dalle case produttrici e delle revisioni. Eppure, in prossimità della stagione più calda, una di quelle operazioni di cui sarebbe utile tenere conto riguarda proprio il controllare con cura il radiatore auto e l'intero impianto.

• Controllo del Liquido di Raffreddamento: È una delle accortezze che spesso vengono messe in secondo piano. Il liquido radiatore non dura all’infinito e con il tempo perde le sue proprietà; deve essere sostituito periodicamente, come avviene per i lubrificanti.
• Monitoraggio della Temperatura: Controllare la temperatura dell’acqua sul cruscotto, che deve essere sempre intorno agli 80 - 85°. Quanto più la lancetta resta costante nel tempo, meglio sta funzionando il termostato.

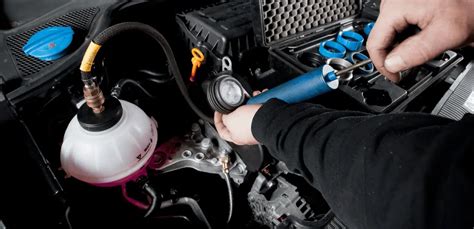

• Ispezione Visiva: Controllare il radiatore auto durante i periodi più estremi dell’anno per individuare eventuali segni di perdite, corrosione o accumuli di detriti. Un altro metodo efficace consiste nel toccare con mano il manicotto dopo un breve periodo di funzionamento: se la valvola funziona bene il manicotto rimane freddo per poco per poi riscaldarsi velocemente.
• Pulizia del Radiatore: L’accumulo di insetti, foglie e detriti sulla griglia e sulle alette del radiatore può ostacolare il flusso d'aria e ridurre l'efficienza di raffreddamento. Una pulizia periodica può prevenire ostruzioni e surriscaldamenti.

I motori moderni sono in grado di resistere maggiormente al surriscaldamento, essendo il blocco e la testata realizzati con particolari leghe. Tuttavia, il malfunzionamento del termostato non va assolutamente sottovalutato, poiché ignorare i problemi al circuito di raffreddamento può portare a danni importanti e costosi riparazioni.
