I moderni motori a combustione, sia benzina che diesel, si affidano a sistemi di iniezione di carburante precisi e sofisticati. Un componente cruciale di questo sistema è l'iniettore di carburante, il cui funzionamento è strettamente legato all'integrità e all'affidabilità del suo cablaggio elettrico. Quando il cablaggio degli iniettori presenta anomalie, possono manifestarsi una serie di sintomi problematici, tra cui i noti "strattoni" del motore, perdite di potenza e inefficienza nei consumi. Comprendere le cause e le soluzioni di questi problemi è fondamentale per la manutenzione e la longevità del veicolo.
Il Ruolo Cruciale del Cablaggio degli Iniettori

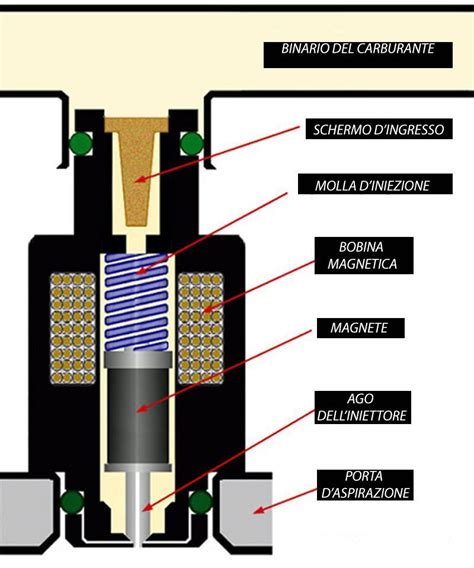

Le prestazioni degli iniettori dipendono non solo da un’erogazione precisa del carburante, ma anche da un controllo elettrico affidabile. Gli iniettori moderni sono principalmente controllati dall’unità di controllo motore (ECU), che invia impulsi elettrici per aprire e chiudere l’iniettore a intervalli precisi. Ogni iniettore contiene una bobina magnetica o un elemento piezoelettrico che risponde a questi segnali. Un cablaggio dell'iniettore di carburante difettoso può causare sintomi che ostacolano le prestazioni del motore.
Sintomi di un Cablaggio Iniettori Difettoso
I segnali di un problema al cablaggio degli iniettori possono essere vari e manifestarsi con diverse intensità. È importante riconoscerli per intervenire tempestivamente.
Scarsa Prestazione del Motore e Strattoni
Uno dei sintomi più comuni di un cablaggio difettoso dell'iniettore di carburante è la scarsa prestazione del motore. Se il cablaggio non funziona correttamente, può influire sull'erogazione di carburante al motore, riducendo così la potenza e le prestazioni. Questo si traduce spesso in strattoni e impuntamenti, soprattutto in fase di accelerazione o a regimi specifici. Ad esempio, un utente ha segnalato che, con il solo cablaggio benzina, la sua auto andava bene, mentre con l'impianto a gas collegato, si verificavano strattoni. Questo suggerisce un problema specifico nel cablaggio dell'impianto gas che influenza gli iniettori.
Diminuzione dell'Efficienza del Carburante
Il deterioramento del cablaggio può influire sulla precisione dell'erogazione del carburante, portando potenzialmente ad un aumento del consumo di carburante. Un iniettore che non riceve il segnale corretto può rimanere aperto più a lungo del dovuto o non aprirsi affatto, alterando il rapporto aria/carburante e compromettendo l'efficienza.
Spia del Motore di Controllo (Check Engine Light)
Inoltre, se si osserva una spia del motore di controllo visualizzata sul cruscotto, potrebbe indicare un problema con il cablaggio dell'iniettore di carburante. Man mano che il cablaggio invecchia, può cortocircuitare o rompersi, il che può portare a una serie di codici motore che l'ECU rileva e segnala. Un esempio è il caso di una vettura che strattonava e accendeva la spia dell'ESP, per poi risolversi temporaneamente spegnendo e riaccendendo l'auto.
Suoni e Odori Insoliti
Infine, se si notano suoni o odori insoliti provenienti dal vano motore dell'auto, potrebbe essere un segnale di avvertimento di un cablaggio malfunzionante. Un cablaggio dell'iniettore di carburante malfunzionante può causare una grave mancata accensione che può portare a colpi o colpi nel motore, oppure a una puzza di benzina, come nel caso di un utente che, dopo aver risolto un problema alla centralina GPL, ha continuato a sentire una puzza di benzina.
Test iniettori: multimetro
Problematiche Specífiche del Cablaggio negli Impianti Bi-fuel (GPL/Metano)
Gli impianti a gas (GPL o metano) aggiungono un ulteriore livello di complessità al sistema di iniezione. Quando l'auto va a gas, gli iniettori benzina sono scollegati (al loro posto viene collegato un emulatore di carico per evitare che la centralina dia errori). Quando l'auto va a benzina, invece, la centralina GPL manda il segnale degli iniettori benzina direttamente agli iniettori benzina, attraverso un cavo di ritorno.
Di conseguenza:
- Quando l'auto va a gas, gli iniettori benzina sono scollegati.
- Se c'è un problema sul cablaggio degli iniettori benzina, questo si ripercuoterà anche sugli iniettori GPL, in quanto non arriverà il segnale.
Un utente ha riportato un problema sulla sua V70 con impianto a metano, in cui l'auto era irregolare sia a metano che a benzina, ma staccando il metano, a benzina si metteva a posto. Ha ipotizzato un difetto nel connettore o in un cavo della centralina-metano che trasmetteva errori anche a quella del motore. Questo indica come un problema nel sistema gas possa influenzare negativamente il funzionamento a benzina. La soluzione, in alcuni casi, può richiedere la sostituzione dell'intera centralina GPL, come avvenuto per un utente che ha risolto il problema degli strattoni e della puzza di benzina sostituendo una centralina BRC difettosa.
Diagnosi dei Guasti Elettrici al Cablaggio degli Iniettori
Rilevare guasti elettrici richiede più della semplice lettura dei codici di errore. Per identificare con precisione la causa, i professionisti utilizzano strumenti come multimetri e oscilloscopi per individuare il guasto esatto. I problemi elettrici negli iniettori interrompono l’equilibrio preciso dell’erogazione del carburante, causando perdita di prestazioni, aumento delle emissioni e stress sul motore.
Controlli di Base con il Multimetro
Per accertarsi che tutti i cablaggi (da centralina motore verso gli iniettori) siano isolati rispetto alla massa o ad altri cablaggi, si possono effettuare controlli specifici con l'ausilio di un multimetro.
Resistenza Caratteristica dell'Iniettore
Il controllo più semplice e veloce è quello sulla resistenza interna dell’iniettore. È fondamentale ricordare che questo parametro varia sensibilmente in funzione del tipo di iniettore, e che la resistenza varia al variare della temperatura. Alcuni valori caratteristici possono essere:
- Benzina: 13-16 Ω
- Diesel Common Rail elettromagnetico: 0,5 - 1 Ω
- Diesel Common Rail piezoelettrici: 180 - 200 kΩ
Per misurare questi valori, si setta il multimetro in ohm, si scollega il connettore dell’iniettore e si pongono i puntali del multimetro sui due pin dell’iniettore stesso.
Isolamento del Cablaggio dell'Iniettore dalla Massa
Sempre in ohm, è necessario verificare l’isolamento di ciascuno dei due fili dell’iniettore rispetto alla massa. Questa misurazione va fatta a quadro spento scollegando il connettore della centralina iniezione e collegandosi sui pin dell’iniettore. In tal modo, si accerta subito l’eventuale presenza del corto verso massa, senza preoccuparsi se il corto sia sul cablaggio o all’interno dell’iniettore.
Se il cablaggio è integro e correttamente isolato, collegandosi come mostrato, si dovrebbe ottenere una misura pari a resistenza infinita (O.L. = “Off Limits”, fuori scala), quindi nessuna continuità. La misurazione va fatta su entrambi i pin di comando dell’iniettore, con connettore centralina iniezione scollegato e quadro spento. Nel caso in cui su uno dei due fili ci fosse il corto, il multimetro segnerebbe zero ohm (o comunque una piccola resistenza).
Le misurazioni descritte possono essere effettuate collegandosi, anziché sull’iniettore, anche sul connettore della centralina iniezione (lato cablaggio), sui pin che corrispondono al comando dell’iniettore da controllare.
Se tali misurazioni dovessero accertare la presenza di un corto verso massa, si dovrà indagare su dove sia localizzato il corto, se sull’iniettore o sul cablaggio. Ciò si riesce ad appurare procedendo come segue:
- Isolamento del cablaggio dell'iniettore da massa: Scollegare il connettore dell’iniettore e operare le stesse misure di resistenza per entrambi i pin del connettore (lato cablaggio). Anche in questo caso, il connettore centralina iniezione deve essere scollegato. Se dopo aver effettuato queste misurazioni non si trova il corto (il display del multimetro mostra sempre “O.L.”), allora si ripeteranno le stesse misure, stavolta lato iniettore.
- Isolamento di ciascun pin dell'iniettore da massa (lato iniettore): La presenza del corto in uno dei due casi descritti prova che l’iniettore, a livello di circuiteria interna, è guasto ed è sede di un contatto elettrico con la carcassa dello stesso iniettore.
Resta in ultima, e remota ipotesi, il caso in cui il corto verso massa non sia provocato né dall’iniettore, né dal relativo cablaggio, ma da un guasto interno alla centralina motore.
Test iniettori: multimetro
Olio nel Cablaggio: Una Causa Insolita ma Critica
Un problema specifico che può affliggere il cablaggio degli iniettori, soprattutto nei motori diesel come il TD5, è la presenza di olio all'interno del cablaggio stesso. L'olio può infiltrarsi tra il filo e l'isolamento, raggiungendo i connettori della centralina e danneggiando i contatti. Un utente ha riportato di aver trovato olio nel connettore centralina (quello rosso, cui arrivano i fili degli iniettori) e ha risolto il problema sostituendo il cablaggio nella testata e pulendo ripetutamente il connettore con petrolio bianco.
I fili degli iniettori vanno sicuramente diretti dalla centralina all'attacco a spina sulla testa, senza altre diramazioni, rendendo la sostituzione del cablaggio in quel tratto una soluzione logica. Preventivi per la sostituzione di cablaggio iniettori, cablaggio motore e centralina a causa della presenza di olio possono essere molto salati, ma in alcuni casi, come dimostrato da un utente, il problema potrebbe essere meno grave e risolversi con interventi più mirati, come la pulizia o la sostituzione del solo cablaggio iniettori. È cruciale verificare che la centralina stessa sia asciutta e non abbia subito danni da olio. Un bollettino della casa costruttrice (0026) ha indicato la presenza di olio nel cablaggio iniettori e motore come causa di problemi, ma un'altra esperienza ha dimostrato che in alcuni casi non dava i problemi di cui si parlava e la causa era un'altra, come una valvola della turbina bloccata.
Altre Cause di Strattoni e Problemi di Iniezione
Oltre ai problemi diretti al cablaggio degli iniettori, esistono altre cause che possono portare a sintomi simili.
Sensori Difettosi
Problemi legati al sensore di giri motore, oppure al sensore di fase, o ancora a valvole EGR difettose, possono causare spegnimenti in marcia o impossibilità di avviamento. Ad esempio, una minima perdita presente nel paraolio del sensore di fase potrebbe creare problemi, anche se non direttamente collegata al cablaggio degli iniettori. Un'auto che strattonava e restava a bassa temperatura ha visto la diagnosi indicare un'anomalia al bulbo temperatura, anche se la risoluzione di tale problema non ha eliminato del tutto gli strattoni.
Pressione del Carburante Insufficiente

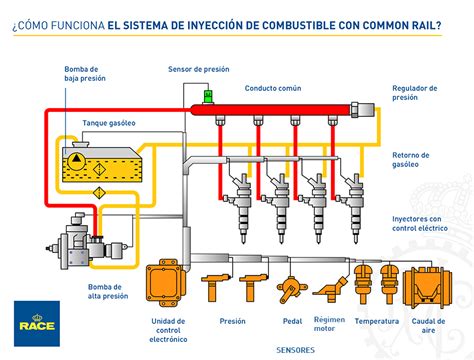

Nelle motorizzazioni diesel di tipo common rail, diventa importante prestare attenzione alla pressione del gasolio, più precisamente al valore di alta pressione nel rail. Un valore insufficiente di tale parametro influisce negativamente sulla nebulizzazione del carburante, rendendo molto difficile la combustione. Il gasolio, offrendo maggior resistenza all’accensione rispetto alla benzina, necessita di pressioni d’iniezione di gran lunga maggiori, oltre anche a maggiori rapporti di compressione. Se la causa di guasto non è nella pressione del gasolio, si procede alla verifica elettrica delle connessioni degli iniettori.
Debimetro e Pompa Tandem
Un cablaggio elettrico vecchio può rompersi, causando problemi a specifici cilindri, come la mancanza di corrente. Il difetto del debimetro, se sporco e non rotto, può non essere rilevato dalla diagnosi, ma si manifesta con la macchina che si impunta, non sale di giri, fa fumo e consuma di più. Anche la pompa Tandem può essere una causa di strattoni e problemi di potenza. La chilometraggio del veicolo può influire sulla probabilità di questi guasti.
Valvola Wastegate Bloccata
In alcuni casi, la macchina può non strattonare ma non camminare, con la centralina che taglia l'alimentazione non consentendo pressioni di sovralimentazione maggiori di un certo valore (ad esempio 0.5 bar). Questo può essere causato da un malfunzionamento del modulatore o da un impuntamento meccanico della valvola wastegate, che se inizia a bloccarsi può continuare a farlo con frequenza casuale. Un utente ha risolto temporaneamente un problema simile bypassando il modulatore e ritornando al comando pneumatico.
L'Importanza della Componentistica di Qualità
La problematica degli impianti a gas, con le relative anomalie, spesso ricade sulla scarsa qualità della componentistica aftermarket. Un utente ha suggerito che basterebbe mettere su un "bell'impianto olandese", come faceva mamma Volvo, implicando che la qualità dei componenti originali o di marche rinomate sia superiore e riduca il rischio di problemi.
Diesel Fix Neuss fornisce iniettori diesel rigenerati di alta qualità, completamente smontati, puliti ad ultrasuoni e dotati di componenti critici nuovi. Ogni iniettore viene testato sia per l’erogazione del carburante sia per la risposta elettrica, garantendo affidabilità a livello OEM. Questo sottolinea l'importanza di affidarsi a componenti testati e certificati per garantire il corretto funzionamento e prevenire problemi futuri.
Consigli per la Risoluzione e la Prevenzione
Di fronte a problemi di strattoni e anomalie legate al sistema di iniezione, è consigliabile rivolgersi a professionisti qualificati. Un buon meccanico pompista che sappia mettere le mani dove ci vuole è fondamentale. Officine specializzate, come "Nuova Piovan" a Ravenna, sono spesso considerate "maghi" nella risoluzione di queste problematiche complesse.
Per prevenire problemi, è opportuno:
- Optare per impianti gas di qualità: Sebbene l'investimento iniziale sia maggiore, la componentistica di qualità può ridurre drasticamente il rischio di anomalie future.
- Eseguire manutenzione regolare: Controlli periodici del cablaggio e dei componenti del sistema di iniezione possono aiutare a individuare e risolvere problemi prima che diventino gravi.
- Monitorare i sintomi: Prestare attenzione a qualsiasi cambiamento nel comportamento del veicolo, come strattoni, perdite di potenza o spie accese, e intervenire tempestivamente.
