L'installazione di un sistema di alimentazione a GPL su un motore a 3 cilindri richiede componenti specifici e un cablaggio adeguato per garantire prestazioni ottimali e sicurezza. La Landi Renzo, leader nel settore, offre soluzioni avanzate come il sistema Omegas, progettato per ottimizzare la conversione a GPL. Questa guida si propone di fornire informazioni dettagliate sul cablaggio specifico per i motori a 3 cilindri, analizzando i componenti chiave, le specifiche tecniche e le procedure di installazione sicura.
Comprendere il Sistema Landi Renzo Omegas
Il sistema Landi Renzo Omegas è un impianto di iniezione sequenziale fasata di GPL, progettato per offrire un'elevata efficienza e ridurre le emissioni inquinanti. La sua architettura modulare permette di adattarlo a diverse configurazioni motoristiche, inclusi i motori a 3 cilindri, che presentano sfide specifiche in termini di gestione dell'iniezione e del combustibile.
Per i motori a 3 cilindri con potenze inferiori a 90 kW, Landi Renzo propone kit specifici che includono il vaporetto IG1 e iniettori di colore verde. Questi kit sono venduti con una sonda di temperatura e godono di una garanzia di 24 mesi. L'adattatore, progettato specificamente per gli iniettori Bosch, è un elemento cruciale per ottimizzare la conversione a GPL.
Componenti Chiave del Cablaggio per Motori a 3 Cilindri

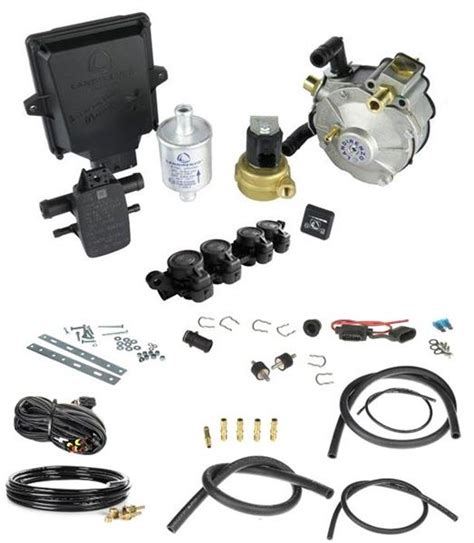

Il cablaggio di un impianto GPL Landi Renzo Omegas per un motore a 3 cilindri è composto da diversi elementi fondamentali che devono essere correttamente collegati e configurati.
- Centralina (ECU): La centralina OBD ECU 616467000 è il cervello del sistema. Gestisce l'iniezione del GPL in base ai parametri rilevati dai vari sensori, ottimizzando la combustione e le prestazioni del motore. Il cablaggio specifico per questa centralina presenta un connettore proprietario Landi da un lato e un connettore seriale (DB9) dall'altro, necessario per la comunicazione con il software di gestione.
- Iniettori: Gli iniettori sono responsabili dell'erogazione del GPL nei cilindri. Per i kit a 3 cilindri con potenza <90 kW, vengono utilizzati iniettori verdi, spesso associati al vaporetto IG1. La scelta degli iniettori è cruciale per garantire un'erogazione precisa e tempestiva del carburante.
- Vaporetto (Riduttore): Il vaporetto, come l'IG1 menzionato, è un componente essenziale che trasforma il GPL liquido in stato gassoso e ne regola la pressione prima dell'iniezione.
- Sonda di Temperatura: Integrata nel kit, la sonda di temperatura fornisce alla centralina informazioni cruciali sulla temperatura del GPL, permettendo una gestione ottimale dell'iniezione in diverse condizioni ambientali.
- Adattatori e Raccordi: Gli adattatori, come quelli progettati per gli iniettori Bosch, assicurano una perfetta integrazione tra i componenti del sistema GPL e il motore originale. I raccordi dritti con Ø 6 mm sono specifici per tubi flessibili GPL di alta qualità e si collegano direttamente al collettore di iniezione/aspirazione GPL.
Specifiche Tecniche e Opzioni di Configurazione
La versatilità dei kit Landi Renzo Omegas si riflette nelle diverse configurazioni disponibili, pensate per adattarsi a un'ampia gamma di potenze e tipologie di motori. Sebbene il focus di questa guida sia sui motori a 3 cilindri, è utile menzionare le altre varianti per comprendere la modularità del sistema:
- Kit GPL Landi Renzo Omegas 3 cilindri <90 kw: Vapo IG1, iniettori verdi, sonda di temperatura.
- Kit GPL Landi Renzo Omegas 6 cilindri 100-165Kw: Vapo IG1 SM, iniettore Med Black, sonda di temperatura.
- Kit GPL Landi Renzo Omegas 85-130 Kw: Vapo IG1 SM, iniettore Med Black, sonda di temperatura.
- Kit GPL Landi Renzo Omegas 6 cilindri 135-200 Kw: Vapo IG1 SM, iniettore bianco Med, sonda di temperatura.
- Kit GPL Landi Renzo Omegas 8 cilindri 120-200 Kw: Vapo IG1 SM, iniettore Med White, sonda di temperatura.
- Kit GPL Landi Renzo Omegas 8 cilindri 165-200Kw: Vapo IG1 SM, iniettore Med White, sonda di temperatura.
- Kit GPL Landi Renzo Omegas 75-110 kw: Iniettore Vapo LIO2 nero, sonda di temperatura.
È importante notare che alcuni kit sono venduti "senza travi di intercettazione (opzionale)", il che significa che questi componenti potrebbero dover essere acquistati separatamente a seconda delle esigenze specifiche dell'installazione.
Le specifiche tecniche dei raccordi sono fondamentali per garantire una connessione sicura e a prova di perdite. Gli ugelli di ingresso e uscita da Ø 6 mm sono adatti a tubi flessibili GPL di alta qualità, assicurando l'integrità del sistema di alimentazione.
Installazione e Sicurezza del Cablaggio
L'installazione di un sistema GPL, compreso il cablaggio, deve essere eseguita con la massima attenzione alla sicurezza. Landi Renzo fornisce istruzioni di sicurezza dettagliate per il cablaggio Omegas 3/4 cilindri per centralina OBD ECU 616467000.
Istruzioni di Sicurezza Fondamentali:
- Lettura Approfondita: Prima di iniziare qualsiasi operazione, è imperativo leggere attentamente tutte le istruzioni del produttore e le informazioni sulla sicurezza.
- Sicurezza del Veicolo: Assicurarsi che il veicolo sia adeguatamente fissato e si trovi in condizioni di sicurezza durante l'installazione.
- Connessioni Corrette: Verificare che tutti i componenti del cablaggio e della centralina siano collegati correttamente e in modo sicuro.
- Spegnimento del Veicolo: Spegnere il veicolo e rimuovere la chiave di accensione prima di iniziare l'installazione del cablaggio.
- Posizionamento dei Cavi: Assicurarsi che tutti i cavi del cablaggio siano posati correttamente, evitando attorcigliamenti o danni.
- Strumenti Adeguati: Utilizzare solo gli strumenti e i dispositivi di fissaggio raccomandati dal produttore.
- Isolamento Elettrico: Garantire che tutti i collegamenti elettrici siano adeguatamente isolati per prevenire cortocircuiti o altri problemi.
- Controllo Periodico: Controllare regolarmente le condizioni del cablaggio e della centralina per assicurarsi che funzionino correttamente e non siano danneggiati.
- Normative Vigenti: Osservare tutte le norme e gli standard di sicurezza applicabili durante l'installazione e l'uso del cablaggio.
🔧 Sostituzione Riduttore GPL Landi Renzo | Tutorial Passo-Passo
Collegamento della Centralina al PC
La configurazione e la diagnostica del sistema Landi Renzo Omegas richiedono il collegamento della centralina a un computer. Questo processo prevede alcuni passaggi fondamentali:
- Cavo Speciale: Per connettersi alla centralina, è necessario un cavo specifico. Questo cavo possiede, da un lato, un connettore proprietario Landi e, dall'altro, un connettore seriale (DB9). La forma inusuale del connettore Landi è la ragione per cui è richiesto questo cavo particolare.
- Adattatore di Livelli: Le porte seriali dei PC operano a livelli di tensione diversi (tipicamente RS232) rispetto a quelli utilizzati dai dispositivi interni della centralina (spesso TTL). Pertanto, è necessario un adattatore di livelli, comunemente definito "interfaccia", che consenta la comunicazione bidirezionale tra il PC e la centralina. Questo adattatore funge da traduttore dei segnali elettrici.
- Interfaccia USB/RS232 (Opzionale): Poiché molti computer portatili moderni non dispongono più di porte seriali integrate, potrebbe essere necessario un adattatore USB/RS232. Questo dispositivo converte la porta USB del laptop in una porta seriale virtuale, permettendo il collegamento del cavo DB9 all'adattatore di livelli. Questo tipo di adattatore è facilmente reperibile sul mercato.
La corretta configurazione di questi elementi garantisce che il software di diagnosi e programmazione possa comunicare efficacemente con la centralina Omegas, permettendo la calibrazione fine del sistema GPL per ottimizzare le prestazioni e l'efficienza del motore a 3 cilindri.
Vantaggi dell'Installazione di un Sistema GPL Omegas
L'installazione di un sistema Landi Renzo Omegas su un motore a 3 cilindri offre numerosi vantaggi, sia in termini di economia che di impatto ambientale:

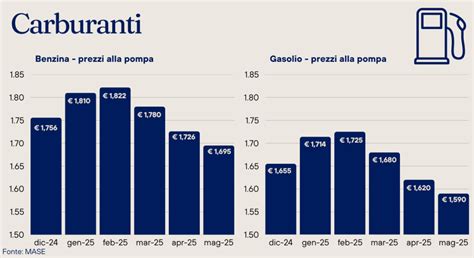

- Risparmio Economico: Il GPL ha un costo inferiore rispetto alla benzina, traducendosi in un significativo risparmio sui costi di gestione del veicolo.
- Riduzione delle Emissioni: Il GPL è un combustibile più pulito rispetto alla benzina, con minori emissioni di CO2, monossido di carbonio e ossidi di azoto. Questo contribuisce a migliorare la qualità dell'aria e a ridurre l'impatto ambientale.
- Prestazioni Ottimizzate: I sistemi Landi Renzo Omegas sono progettati per minimizzare la differenza di prestazioni tra l'alimentazione a benzina e quella a GPL, garantendo un'esperienza di guida fluida e reattiva.
- Maggiore Autonomia: La possibilità di utilizzare due tipi di combustibile (benzina e GPL) aumenta l'autonomia complessiva del veicolo.
- Durata del Motore: In alcuni casi, l'uso del GPL può contribuire a prolungare la vita del motore, grazie alla sua natura più pulita che riduce la formazione di depositi carboniosi.
La scelta di un kit Landi Renzo Omegas, con il cablaggio e i componenti specifici per motori a 3 cilindri, rappresenta una soluzione affidabile e performante per chi desidera convertire il proprio veicolo all'alimentazione a GPL, beneficiando di tecnologia avanzata e della garanzia di un marchio leader del settore. La corretta installazione, seguendo scrupolosamente le indicazioni di sicurezza, è fondamentale per garantire il funzionamento ottimale e la longevità del sistema.
