Montaggio della Serie Sterzo Semintegrata VP Guida: Un Approfondimento Dettagliato

La serie sterzo è un componente cruciale della bicicletta, fondamentale per la sterzata e la stabilità. Essendo una parte soggetta ad usura, richiede una manutenzione regolare e, in alcuni casi, la sostituzione per garantire una guida ottimale e sicura. In questa guida approfondita, esploreremo il processo di montaggio di una serie sterzo semintegrata, con particolare attenzione ai modelli VP, fornendo istruzioni dettagliate e consigli pratici per affrontare l'operazione in autonomia, pur riconoscendo l'importanza di rivolgersi a un meccanico esperto in caso di incertezza.

Comprendere la Serie Sterzo: Anatomia e Funzione

La serie sterzo è il meccanismo che permette alla forcella di ruotare liberamente all'interno del telaio, consentendo di direzionare la bicicletta. Si tratta di un sistema complesso composto da diversi elementi che lavorano in sinergia per garantire un movimento fluido e senza giochi. Le serie sterzo moderne, come le ahead set e le semintegrate, hanno soppiantato gli standard filettati del passato, sebbene questi ultimi siano ancora presenti su alcune tipologie di biciclette come le city bike o le bici di primo prezzo.

Una serie sterzo semintegrata, come suggerisce il nome, ha le coppe dei cuscinetti parzialmente inserite all'interno del tubo sterzo del telaio. Questo design offre un profilo più pulito e, in molti casi, una maggiore rigidità. I componenti principali di una serie sterzo includono:

• Coppe (o calotte): Sono gli alloggiamenti che vengono pressati nel telaio e contengono i cuscinetti. Nelle serie sterzo semintegrate, queste coppe sono forzate nel telaio.
• Cuscinetti: Possono essere liberi o ingabbiati e sono gli elementi che consentono il movimento dello sterzo. L'ingrassaggio degli alloggiamenti dei cuscinetti prima dell'installazione è essenziale per la loro durata e scorrevolezza.
• Piste di scorrimento: Superfici su cui lavorano le sfere dei cuscinetti. In alcune serie sterzo, queste possono essere integrate nei cuscinetti stessi.
• Ralla: L'anello che va montato sul cannotto della forcella, posizionandosi in battuta contro il cuscinetto inferiore.
• Coperchio superiore: Sigilla la parte superiore della serie sterzo.
• Anello di compressione (split ring): Presente in alcuni modelli, si posiziona automaticamente senza la necessità di un manicotto conico.
• Ragetto (o dado ad espansione): Un componente inserito nel tubo della forcella, che serve per precaricare la serie sterzo. Un ragnetto posizionato male o danneggiato può compromettere gravemente il funzionamento e la sicurezza.
• Tappo e vite superiore: Completano l'assemblaggio e permettono la regolazione del precarico.

Quando è Necessaria la Sostituzione della Serie Sterzo

La serie sterzo è una parte soggetta ad usura. Quando si avverte del gioco nello sterzo, o se la rotazione della forcella non è fluida, è spesso il momento di sostituire la serie sterzo completa. Pochissimi produttori descrivono in dettaglio solo i cuscinetti, il che significa che l'intera unità deve essere rimpiazzata.

Oltre all'usura naturale, ci sono altre ragioni che possono rendere necessaria la sostituzione della serie sterzo:

• Riverniciatura del telaio: Se il telaio viene riverniciato o restaurato, è indispensabile rimuovere la serie sterzo, comprese le piste, e rimontarla una volta che il telaio è rifinito.
• Upgrade tecnico: A volte si effettuano upgrade tecnici, ad esempio passando a componenti di qualità superiore per migliorare le prestazioni complessive della bicicletta.
• Piste di scorrimento rovinate: Con il tempo, le sfere possono lasciare impronte sulle piste di scorrimento, rendendole "bugnate" o irregolari. Se, dopo una revisione, la scorrevolezza non migliora, è consigliabile smontare e controllare la superficie interna delle piste. In caso di danni, la sostituzione è l'unica soluzione.

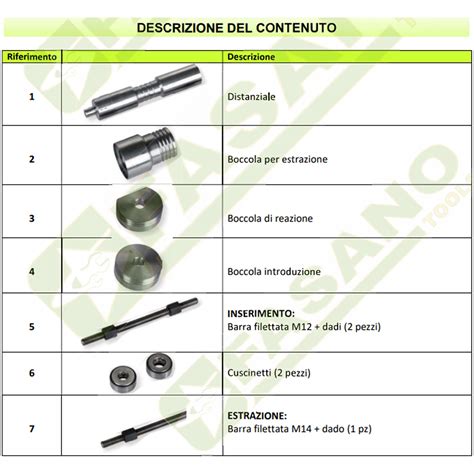

Attrezzatura Necessaria per il Montaggio

Il montaggio di una serie sterzo, pur essendo un'operazione fattibile in autonomia, richiede una discreta preparazione e l'utilizzo di attrezzi specifici. La giusta attrezzatura è fondamentale per evitare danni ai componenti o al telaio.

Gli attrezzi essenziali includono:

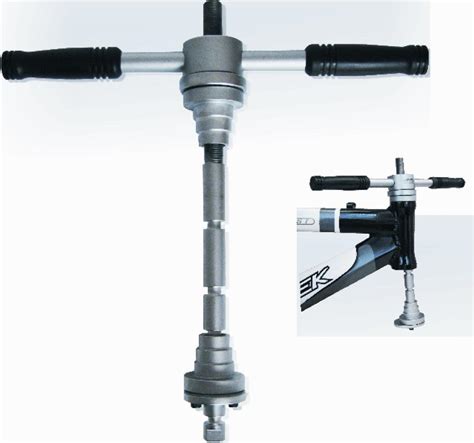

• Pressa manuale: Indispensabile per premere le coppe nel telaio. Le coppe sono montate a pressione e richiedono una forza considerevole per entrare correttamente. Senza una pressa, è estremamente difficile, se non impossibile, installarle in modo sicuro e planare. È possibile acquistarne una specifica per biciclette o, per chi ha dimestichezza con il fai-da-te, costruirne una con una barra filettata e un tornio.
• Manicotto conico (per la ralla): Per avvitare o spingere il cono della forcella (la ralla) sul perno della forcella. In alternativa, per i modelli dotati di split ring, questo si posizionerà da solo.
• Martello (di gomma o acciaio): Un martello di gomma può essere utile per estrarre l'espansore della pipa o per assestare colpi moderati. Un martello in acciaio può essere necessario per rimuovere le vecchie piste o per aiutare la ralla a scivolare sul cannotto.
• Sgrassatore per bicicletta e straccio: Per una pulizia accurata dei componenti e del tubo sterzo.
• Grasso bianco antigrippante: Da applicare sulle parti delle piste che andranno inserite nel telaio per facilitare l'inserimento e prevenire l'ossidazione.
• Grasso al litio: Per i cuscinetti e le sfere, per garantire scorrevolezza e protezione.
• Chiavi a brugola: Per smontare la pipa e serrare le viti di fissaggio.
• Tubo o attrezzo specifico per la ralla: Per inserire a pressione la pista di scorrimento sul tubo forcella. Esistono utensili specifici, ma un tubo di dimensioni adeguate può servire allo scopo.
• Estrattore per piste: Per rimuovere le vecchie piste dal telaio. Anche in questo caso, un tubo in acciaio di dimensioni appropriate può fungere da estrattore.

Fasi del Montaggio di una Serie Sterzo Semintegrata

Il montaggio di una serie sterzo richiede precisione e attenzione. Seguire una sequenza di passaggi corretta è fondamentale per il buon esito dell'operazione.

Passo 1: Preparazione e Pulizia

Prima di iniziare il montaggio, è cruciale preparare l'area di lavoro e i componenti. Rimuovere la vecchia serie sterzo (se presente) e pulire accuratamente il tubo sterzo del telaio. Spruzzare un velo abbondante di sgrassatore per bicicletta e rimuovere tutto lo sporco, il grasso e l'eventuale ossido presente. Controllare lo stato delle estremità del canotto: devono essere lisce e parallele, senza graffi, bozzi o difetti di planarità. Se il tubo sterzo presenta qualche difetto, è consigliabile farlo fresare da un meccanico di fiducia, poiché è importante che le piste siano parallele tra loro per un corretto funzionamento.

Passo 2: Installazione delle Coppe nel Telaio

Questo è uno dei passaggi più critici e richiede l'uso della pressa manuale.

• Per prima cosa, cospargere la parte delle piste delle coppe che andrà inserita nel telaio (è quella con il diametro più piccolo) con un velo di grasso bianco antigrippaggio. Questa tecnica aumenterà la scorrevolezza delle coppe, diminuendo la forza da impiegare per inserirle ed eviterà che si ossidino sul tubo, rendendo difficoltoso un futuro smontaggio.
• Premere le coppe nel telaio utilizzando l'apposita pressa finché non sono a buon contatto con il telaio. Inserire la coppa superiore e posizionare la dima della pressa all'interno della pista. Ripetere l'operazione con la coppa inferiore, inserendo l'intera pressa e collegando così le due dime.
• Iniziare a far ruotare le leve della pressa, per avvicinare le due dime e quindi inserire a pressione le coppe sul telaio. Controllare sempre che le coppe entrino parallele tra loro.
• Una volta completato il serraggio, prima di smontare la pressa, controllare che non vi sia aria tra la coppa e il tubo e che quindi le coppe siano state completamente inserite nel canotto. Se vi fosse dell'aria o della luce, continuare con il serraggio, fino a mandare completamente in battuta le coppe.
• Pulire poi il grasso in eccesso con sgrassatore per bicicletta e straccio.

Passo 3: Montaggio della Ralla sulla Forcella

La ralla è l'anello che si posiziona alla base del cannotto della forcella e si accoppia con il cuscinetto inferiore.

• Avvitare manualmente il cono della forcella (la ralla) attorno al perno finché non risulta fermo. Per i modelli dotati di split ring, questo si posizionerà da solo, senza la necessità di un manicotto conico.
• Terminare di spingerlo sul perno colpendo moderatamente, ma con decisione, sulla maniglia del cono (o utilizzando l'attrezzo specifico o un tubo di dimensioni adeguate e un martello). Assicurarsi che la parte che si accoppia alle sfere sia rivolta verso l'alto.

Passo 4: Ingrassaggio e Inserimento dei Cuscinetti

L'ingrassaggio è fondamentale per la durabilità e la scorrevolezza della serie sterzo.

• Ingrassare abbondantemente gli alloggiamenti dei cuscinetti (D) prima di installarli, preferibilmente con grasso al litio.
• Inserire i cuscinetti nelle rispettive coppe. È importante prestare attenzione al verso di montaggio, specialmente nel caso di cuscinetti con gabbietta. In teoria, le sfere dovrebbero lavorare sulle piste, quindi "guardarsi tra loro", con le sfere superiori rivolte verso il basso e quelle inferiori verso l'alto. Tuttavia, esistono eccezioni; in caso di dubbio, effettuare un assemblaggio a secco e verificare il corretto accoppiamento e la scorrevolezza. Se il cuscinetto in basso va capovolto, d'altronde altrimenti non entrerebbe nella calotta, giusto? Questo è un dettaglio importante da verificare con il proprio specifico modello.
• Una volta inseriti i cuscinetti, applicare un altro strato di grasso per proteggerli dall'ossidazione.

Passo 5: Assemblaggio Forcella e Serie Sterzo

Ora si procede all'assemblaggio finale dei componenti.

• Far scorrere la forcella nel telaio. È importante tenere la forcella in mano, poiché in questa fase non ha ancora alcun supporto.
• Posizionare il gruppo rondella di supporto/coperchio come indicato nel manuale della serie sterzo.

Passo 6: Montaggio del Ragnetto (se necessario)

Se si sta montando una nuova forcella o se il ragnetto esistente è danneggiato, è necessario installarne uno nuovo.

• Il ragnetto viene inserito all'interno del tubo della forcella e serve per precaricare la serie sterzo. Un ragnetto posizionato male o danneggiato (ad esempio, con un'aletta piegata o la parte posteriore persa) può creare problemi seri.
• L'installazione del ragnetto richiede un attrezzo specifico per garantirne il corretto posizionamento e l'allineamento all'interno del cannotto. Se non si ha familiarità con questa operazione o non si possiede l'attrezzo, è consigliabile affidarsi a un ciclista esperto per evitare danni.

Passo 7: Regolazione e Serraggio

Una volta assemblati i componenti principali, si passa alla regolazione.

• Il montaggio della serie sterzo è ora completato. Per la regolazione, inserire l'attacco manubrio sulla forcella.
• Stringere la vite superiore del tappo che preme sul ragnetto (o dado ad espansione) all'interno del tubo della forcella. Questo serve a eliminare qualsiasi gioco nella serie sterzo. Stringere fino a quando non si avverte più alcun gioco, ma senza bloccare eccessivamente la rotazione della forcella. La forcella deve ruotare liberamente e senza impedimenti.
• Una volta regolato il precarico, serrare le viti laterali dell'attacco manubrio che bloccano la forcella al manubrio.

Considerazioni Importanti e Consigli Utili

• Documentazione: Documentarsi per bene su ciò che serve per il proprio specifico modello di serie sterzo. Ogni produttore può avere piccole variazioni nelle procedure o nei componenti. Le guide online, i manuali del produttore e video su YouTube sono risorse preziose.
• Pazienza e Metodo: Montare una serie sterzo non è un'operazione complicata, ma richiede pazienza e un approccio metodico. È facile commettere errori se si procede con impulsività.
• Non Aver Paura di Chiedere Aiuto: Se non si ha la certezza di saper fare correttamente un intervento sulla bici, è sempre meglio farlo fare da un meccanico esperto piuttosto che avventurarsi e fare danni, specialmente quando si tratta del telaio della bicicletta. Fare un passo indietro prima di fare danni è un segno di saggezza.
• L'Importanza della Pressa: Come ribadito, la pressa è fondamentale per l'inserimento delle calotte. A mano, difficilmente si riuscirebbe a farle entrare correttamente a causa della pressione necessaria.
• Imparare Smanettando: La curiosità di sperimentare e smanettare sulla bici è utile per risparmiare soldi, affrontare interventi d'urgenza o semplicemente per una maggiore conoscenza del mezzo. Molti ciclisti esperti hanno iniziato proprio così, imparando facendo, e talvolta, facendo anche qualche errore. L'importante è documentarsi e procedere con cautela.

Approfondimento sulle Serie Sterzo Filettate (per completezza)

Sebbene la discussione si concentri sulle serie sterzo semintegrate, è utile conoscere anche le serie sterzo filettate, lo standard che per decenni ha impegnato meccanici e ciclisti. Pur essendo una tecnologia superata, la si ritrova ancora sulle city bike, sulle bici di primo prezzo o su alcuni tipi di bici da donna.

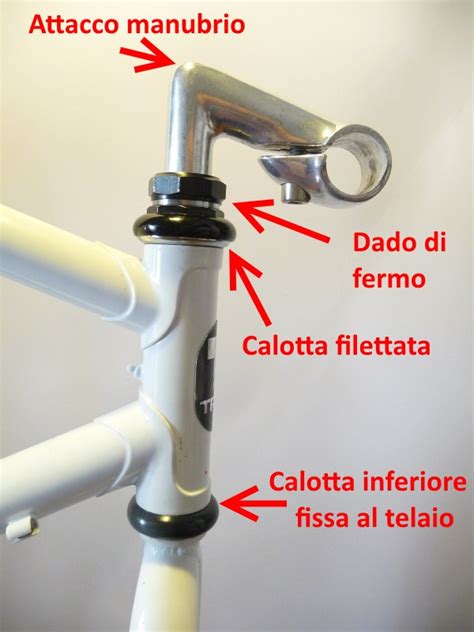

Anatomia di una Serie Sterzo Filettata:

Il compito di una serie sterzo filettata è consentire il movimento fluido e senza giochi dello sterzo. Si compone di:

• Controdado superiore: Blocca in posizione il dado e ne evita l'allentamento accidentale.
• Rondella di sicurezza: Crea una superficie di appoggio dei due dadi e aumenta il serraggio ed evita l'allentamento.
• Dado superiore: Chiude la pista superiore ed è l'elemento che consente la regolazione effettiva dello sterzo.
• Sfere: Possono essere libere o ingabbiate e consentono il movimento dello sterzo.
• Pista di scorrimento superiore: L'elemento su cui lavorano le sfere e che viene inserita a pressione nel telaio.
• Pista di scorrimento inferiore: Anch'essa inserita a pressione nel canotto di sterzo, lavora sulle sfere inferiori.
• Guarnizioni: Presenti solo su serie sterzo di qualità, offrono una tenuta all'acqua e al dilavamento del grasso, aumentando la vita utile delle sfere.
• Pista di scorrimento della forcella: Inserita a pressione nel tubo forcella, va in battuta contro la pista inferiore e chiude il sistema.

Montaggio di una Serie Sterzo Filettata Passo-Passo:

Le tempistiche e la difficoltà di montare una serie sterzo filettata sono di media entità. Richiede circa una mezz'ora di lavoro, senza considerare la regolazione che può impegnare di più le prime volte. L'attrezzatura necessaria include chiavi a brugola, martello di gomma, chiave per serie sterzo, chiave inglese da 32mm, martello in acciaio, estrattore, pressa manuale, tubo da 1-1/4″ per la ralla, grasso bianco antigrippante, grasso al litio e sgrassatore.

1. Rimuovere la pipa: Allentare la vite della pipa con una chiave a brugola da 6mm e assestare un colpo deciso con un martello di gomma per estrarre l'espansore. Estrarre la pipa.
2. Rimuovere il controdado: Agire sul controdado superiore con una chiave da 32mm, tenendo ferma la forcella.
3. Rimuovere il dado superiore e la forcella: Svitare a mano il dado superiore, tenendo salda la forcella. Estrarre la forcella e liberare le sfere.
4. Estrarre le piste: Usare un tubo estrattore e un martello in acciaio per rimuovere le piste dal telaio, facendo attenzione a non farsi colpire.
5. Pulizia e controllo: Pulire il tubo sterzo con sgrassatore e straccio. Controllare le estremità del canotto per planarità e assenza di difetti.
6. Montare le nuove piste: Cospargere le piste con grasso bianco antigrippante e pressarle nel telaio con la pressa manuale, assicurandosi che entrino parallele.
7. Montare la pista sulla forcella: Rimuovere la vecchia pista dalla forcella. Pulire e infilare la nuova pista, assicurandosi del verso corretto, e spingerla con un tubo o un martello.
8. Inserire le sfere: Riempire le piste di grasso al litio e immergere le sfere, prestando attenzione al verso di montaggio delle gabbiette.
9. Montare la forcella: Inserire la forcella nel canotto di sterzo.
10. Avvitare il dado superiore: Avvitare il dado superiore fino a quando la forcella ruota liberamente ma senza giochi trasversali.
11. Inserire la rondella di sicurezza e avvitare il controdado: Posizionare la rondella e avvitare il controdado a mano.
12. Bloccare il controdado: Tenere fermo il dado con la chiave per serie sterzo e bloccare il controdado con la chiave inglese da 32mm.
13. Montare pipa e manubrio: Inserire l'espansore e la pipa nel tubo forcella, serrando le viti.
14. Regolare la serie sterzo: Effettuare una regolazione fine della serie sterzo e dell'attacco manubrio.

Questa guida, pur essendo focalizzata sul montaggio di una serie sterzo semintegrata, fornisce anche un contesto sulle filettate, evidenziando come la conoscenza di diverse tecnologie sia fondamentale per chiunque voglia considerarsi un meccanico di biciclette completo.
