Quando si parla di progettazione infrastrutturale e di pianificazione urbana, la comprensione dello spazio occupato dai veicoli durante le loro manovre, in particolare durante le svolte, assume un'importanza cruciale. Questo concetto, noto come "fascia d'ingombro", è fondamentale per garantire la sicurezza, l'efficienza e la funzionalità di strade, parcheggi, incroci e aree di carico/scarico. La simulazione accurata di queste traiettorie di curvatura è pertanto un elemento indispensabile nel processo di progettazione.
Cos'è la Fascia d'Ingombro e Perché è Importante
La fascia d'ingombro di un veicolo rappresenta lo spazio tridimensionale che esso occupa o percorre durante il movimento, specialmente quando affronta una curva o effettua una manovra complessa. Non si tratta semplicemente della lunghezza e della larghezza statica del veicolo, ma dello spazio dinamico che esso "spazza" durante la sua traiettoria. Immaginate un autobus che compie una stretta svolta: la parte posteriore del veicolo non segue esattamente la stessa linea delle ruote anteriori, ma tende a "tagliare" la curva, occupando uno spazio maggiore rispetto alla sua sagoma statica.
L'importanza di comprendere e calcolare accuratamente questa fascia d'ingombro è multiforme:
- Sicurezza Stradale: Progettare incroci, rotatorie e corsie di svolta che tengano conto della reale traiettoria dei veicoli previene collisioni con altri veicoli, ostacoli o elementi dell'infrastruttura stradale, come marciapiedi o barriere.
- Efficienza del Design: Una corretta analisi dell'ingombro permette di ottimizzare il layout di parcheggi, aree di sosta, rampe e accessi, massimizzando l'utilizzo dello spazio disponibile e garantendo al contempo la facilità di manovra.
- Progettazione di Edifici e Infrastrutture: La progettazione di garage sotterranei, aree di carico merci per centri commerciali, o persino la disposizione di elementi urbani come lampioni o alberi, deve considerare lo spazio necessario ai veicoli per accedervi e muoversi al loro interno.
- Logistica e Trasporti: Per le aziende che gestiscono flotte di veicoli, la conoscenza delle capacità di manovra dei propri mezzi è essenziale per pianificare percorsi efficienti e sicuri, e per valutare la fattibilità di determinate rotte.
Il Codice della Strada italiano, attraverso l'articolo 217 del Regolamento di Attuazione, definisce indirettamente il concetto di ingombro imponendo che un veicolo debba essere in grado di compiere una rotazione completa (360°) all'interno di un anello circolare di dimensioni definite, senza uscire dalla fascia stabilita. Questo principio sottolinea la necessità di considerare non solo le dimensioni lineari, ma anche la capacità di manovra in spazi ristretti.

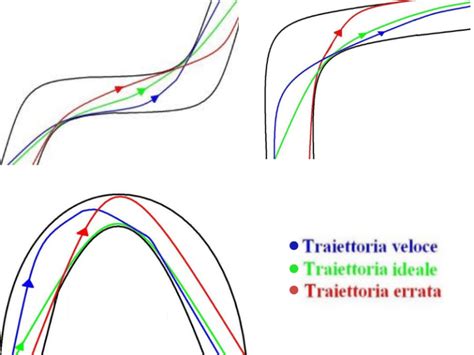

La Geometria della Curva: Ruote, Sterzo e Traiettorie Distinte
Alla base della fascia d'ingombro vi è la complessa geometria del movimento di un veicolo in curva. È un errore comune pensare che tutte le ruote seguano la stessa traiettoria. In realtà, ciascuna ruota descrive un arco di cerchio con un raggio differente, a seconda della sua posizione (interna o esterna alla curva) e dell'asse a cui appartiene (anteriore o posteriore).
Consideriamo una svolta a destra. Le ruote anteriori, guidate dallo sterzo, descrivono due circonferenze distinte. La ruota anteriore esterna percorrerà un arco di cerchio con un raggio maggiore, mentre la ruota anteriore interna descriverà un arco con un raggio inferiore. Questa differenza è il risultato del sistema di sterzo, progettato per permettere alle ruote interne di sterzare con un angolo maggiore rispetto a quelle esterne, ottimizzando il raggio di sterzata complessivo.
La situazione si complica ulteriormente per le ruote posteriori. Anche su questo asse, le ruote esterne e interne descriveranno raggi di curvatura differenti. Questo fenomeno è particolarmente rilevante per la trazione: in curva, la ruota esterna deve poter girare più velocemente di quella interna. Tradizionalmente, il differenziale provvedeva a compensare queste differenze di rotazione. Nelle moderne autovetture elettriche con più motori, questa funzione è spesso sostituita da sistemi di compensazione elettronica.
Sebbene il conducente non percepisca direttamente queste differenze geometriche durante la guida, grazie ai sistemi di sterzo e differenziale che operano in automatico, la conoscenza di queste traiettorie è fondamentale per chi progetta e analizza il comportamento dei veicoli. In particolare, tre circonferenze diventano determinanti nell'analisi dell'ingombro:
- Circonferenza-giro-massima (A): Rappresenta il diametro del cerchio descritto dalla parte più esterna della carrozzeria del veicolo, inclusi eventuali spigoli o elementi sporgenti nella parte anteriore. Superare questo limite significa rischiare di danneggiare la carrozzeria.
- Circonferenza giro-ruota esterna (B): Corrisponde al raggio descritto dalla parte più esterna dello pneumatico. Questo valore è cruciale quando si devono evitare ostacoli come marciapiedi bassi, poiché la ruota è l'elemento che più si avvicina all'ostacolo.
- Circonferenza-giro-minima (C): Si riferisce al raggio descritto dalla ruota posteriore interna alla curva. Questo valore è fondamentale per assicurarsi che la parte posteriore del veicolo non urti ostacoli o marciapiedi durante la svolta, specialmente in spazi ristretti.
Questi concetti geometrici sono alla base del "profilo d'ingombro" (D), ovvero la fascia di strada effettivamente occupata dal veicolo in curva. Sorprendentemente, in curva, un veicolo può occupare una larghezza significativamente maggiore rispetto alla sua larghezza statica. Ad esempio, una vettura larga 1,96 metri potrebbe effettivamente occupare una fascia circolare larga fino a 3,12 metri, ovvero il 160% della sua larghezza. Questo fenomeno, talvolta definito scherzosamente come gli autoveicoli che "ingrassano" in curva, richiede un'attenta considerazione nella progettazione.
Veicoli Articolati e Rimorchi: Maggiore Complessità
La presenza di un rimorchio o di una semirimorchio aggiunge ulteriore complessità all'analisi della fascia d'ingombro. Il rimorchio non segue esattamente la stessa traiettoria della motrice; la sua parte posteriore tende a seguire un percorso ancora più interno alla curva rispetto alle ruote posteriori della motrice. Di conseguenza, la fascia d'ingombro totale di un veicolo articolato è generalmente maggiore rispetto a quella di un veicolo singolo di lunghezza equivalente.
Questo implica che la progettazione di percorsi, accessi e aree di manovra per autocarri, autobus e altri veicoli pesanti richiede un'analisi ancora più dettagliata e l'utilizzo di strumenti specifici in grado di simulare il movimento combinato della motrice e del rimorchio.
Strumenti di Simulazione: AutoTURN Online e Alternative
Per affrontare la complessità della simulazione delle traiettorie di curvatura, sono stati sviluppati diversi strumenti software. Uno di questi è AutoTURN Online, una soluzione basata su cloud che consente agli utenti di verificare la traiettoria di curvatura di un veicolo direttamente da un browser web, senza la necessità di installare piattaforme CAD complesse.
AutoTURN - Analisi di traiettoria dei veicoli
AutoTURN Online si distingue per la sua accessibilità: è utilizzabile sia su Mac che su PC e permette di trasferire i movimenti dei veicoli direttamente su immagini satellitari, facilitando la pianificazione in contesti reali. Questo strumento è particolarmente utile per professionisti che non utilizzano regolarmente piattaforme CAD o che necessitano di effettuare analisi di traiettoria solo occasionalmente.
La necessità di tali strumenti è sottolineata da sondaggi condotti tra i professionisti del settore. Un sondaggio relativo ad AutoTURN Online ha rivelato che quasi il 90% dei partecipanti riteneva la collaborazione tra i membri del team e gli stakeholder "abbastanza importante" o "molto importante" nella fase concettuale o di revisione del progetto, specialmente quando è prevista la verifica della traiettoria di curvatura di un veicolo. La possibilità di accedere a strumenti efficaci in qualsiasi momento e da qualsiasi luogo è vista come un fattore chiave per garantire la rapidità e la precisione dei progetti.
In passato, esistevano anche strumenti freeware o inclusi in pacchetti software specifici, come gli oggetti di Cadimage. Tuttavia, la disponibilità di questi strumenti può variare nel tempo, con alcune soluzioni che vengono rimosse o diventano a pagamento. Sebbene questi oggetti potessero presentare limitazioni, come la mancanza di una rappresentazione grafica chiara dei parametri o di icone specifiche, la loro funzionalità di base per la simulazione dell'ingombro rimaneva preziosa. Anche quando la parte grafica dei parametri non è immediatamente visibile, è spesso possibile agire su di essi per tentativi, comprendendo il loro effetto sulla traiettoria simulata.
La gestione di questi file, spesso distribuiti in formati compressi (.zip), richiede una corretta decompressione nella cartella degli oggetti del software CAD utilizzato. La mancanza di un'estensione specifica dopo la decompressione può creare confusione, ma una volta identificati i file corretti (.gsm, .ifc, ecc.) e inseriti nella posizione appropriata, lo strumento può essere utilizzato per le simulazioni.
Verso una Progettazione Collaborativa e Integrata
La progettazione infrastrutturale è intrinsecamente un'attività collaborativa. Clienti, progettisti e appaltatori devono lavorare a stretto contatto per raggiungere gli obiettivi prefissati. In questo contesto, la capacità di condividere e analizzare in modo efficace le informazioni relative all'ingombro dei veicoli diventa fondamentale. Team dedicati vengono spesso istituiti negli studi di progettazione per gestire queste attività.
Nelle prime fasi di un progetto, i progettisti raccolgono informazioni dal cliente per comprendere i requisiti funzionali e i risultati attesi. L'analisi dell'operatività dei veicoli, sia per il movimento merci che per il trasporto di persone, è una parte integrante di questo processo, influenzando direttamente l'efficienza e la sicurezza del design finale.
In conclusione, la comprensione approfondita della fascia d'ingombro dei veicoli e la capacità di simularne accuratamente le traiettorie di curvatura sono pilastri fondamentali per una progettazione infrastrutturale di successo. L'evoluzione degli strumenti software, come AutoTURN Online, sta rendendo queste analisi più accessibili e integrate, supportando una collaborazione più efficace tra tutti gli attori coinvolti e garantendo la realizzazione di progetti sicuri, efficienti e funzionali. La conoscenza della geometria autoveicolare, spesso trascurata, è il primo passo per un'analisi cinematica accurata e per la definizione di traiettorie realistiche.
