Calibrazione dello Sterzo su Golf 5: Una Guida Completa

La calibrazione del sensore angolo sterzo (SAS) è una procedura cruciale per garantire il corretto funzionamento dei sistemi di sicurezza e assistenza alla guida presenti nei veicoli moderni, inclusa la Golf 5. Questo articolo esplora l'importanza del SAS, i sintomi di un malfunzionamento, le procedure di calibrazione, con un focus particolare sull'utilizzo del software VCDS (VAG-COM Diagnostic System) e le problematiche comuni.

Il Sensore Angolo Sterzo (SAS): Funzione e Tipologie

I sensori dell'angolo sterzo non sono una novità, essendo in circolazione dai primi anni '90. Con i progressi nei sistemi di controllo elettronico della stabilità (ESC), tuttavia, la necessità di ripristinarli dopo la manutenzione ordinaria è diventata una necessità sempre più sentita. Questo componente, generalmente presente all'interno del piantone sterzo, è parte integrante del sistema di controllo della stabilità del veicolo. Il SAS fornisce una lettura accurata della posizione delle ruote e della velocità di sterzata, informazioni fondamentali per il corretto funzionamento di sistemi come l'ESC, l'Advanced Driver Assistance Systems (ADAS) come il Lane Keep Assist (LKA) e l'Autonomous Emergency Braking (AEB).

Esistono due tipi principali di SAS: analogici e digitali, con questi ultimi montati sui veicoli più moderni. I sensori analogici sono cablati con riferimento a 5 volt, massa del telaio e uscita del segnale. Quando la ruota gira a tutto tondo, producono un segnale tra 0 e 5 volt, e la differenza di tensione viene utilizzata per determinare la velocità di rotazione e l'angolo. I sensori digitali, invece, utilizzano una luce a LED per misurare la velocità di sterzata, l'angolo della ruota, la direzione della svolta e altre informazioni importanti.

In ogni caso, se il SAS rileva un'incoerenza tra la posizione dello sterzo e la direzione in cui il veicolo sta viaggiando, il sistema di controllo della stabilità interverrà per aiutare il conducente a mantenere il controllo del veicolo. I sensori angolo sterzo sono progettati per durare per tutta la vita di un veicolo, ma come altri componenti elettronici, sono soggetti a usura o possono essere danneggiati durante interventi su altre parti del veicolo, come sullo sterzo stesso.

Sintomi di un Sensore Angolo Sterzo Difettoso o Disallineato

È utile conoscere i sintomi comuni di un sensore difettoso o disallineato per intervenire tempestivamente:

• Spia di avvertimento accesa: Quando il SAS si guasta, attiverà una spia di avvertimento relativa al sistema di stabilità sul cruscotto, indicando che il sistema è stato disabilitato e richiede manutenzione. Questo è il segnale più evidente e comune.
• Corsa nel volante: Se un SAS è difettoso o disallineato, può inviare informazioni imprecise alla centralina elettronica (ECU). Poiché i veicoli dotati di ESC, ADAS e altre caratteristiche di sicurezza si basano sull'accuratezza del SAS, è ora necessario ripristinarli dopo l'esecuzione di un allineamento delle ruote o la sostituzione di un componente che può modificare la convergenza e l'angolo di spinta. Ciò garantirà che questi sistemi sappiano esattamente come il veicolo percorre la strada per prevedere e apportare le necessarie correzioni di sicurezza.

Procedura di Calibrazione e Reset con VCDS (VAG-COM)

La calibrazione del sensore angolo sterzo è fondamentale dopo la sostituzione del componente o in seguito a interventi che ne influenzano la posizione, come un allineamento delle ruote o la sostituzione del modulo sterzo. Di seguito è riportata una procedura dettagliata per il reset e la calibrazione utilizzando il VCDS:

1. Requisiti preliminari:

   • Assicurarsi che la batteria del veicolo sia completamente carica.
   • Il veicolo deve essere su una superficie piana con le ruote dritte.
   • È consigliabile eseguire l'allineamento del sensore dell'angolo di sterzo a terra, rispetto a un sollevatore. In caso di dubbi, consultare sempre il manuale di assistenza del produttore per la procedura corretta.

2. Accesso al modulo 44 - Steering Assist (J500):

   • Collegare il cavo VCDS alla porta OBD-II del veicolo.
   • Avviare il software VCDS.
   • Selezionare "Select Control Module".
   • Scegliere "44 - Steering Assist (J500)". Su alcuni modelli Audi 8K/8T/8R, potrebbe essere presente anche il modulo 1B-Active Steering in aggiunta a 16-Steering Wheel electronics. In tal caso, verificare anche questo modulo.

3. Verifica dei codici di errore (DTC):

   • Prima di procedere, verificare la presenza di codici di errore (DTC). Se sono presenti, tentarne la risoluzione prima di calibrare il SAS. Un DTC comune che potrebbe apparire dopo la calibrazione del SAS è C10AC - Steering End Stops Not Learned.

4. Recupero del codice di codifica originale (se applicabile):

   • Quando il modulo di controllo viene sostituito con uno nuovo, è consigliabile utilizzare il valore di codifica originale della vecchia unità. Se ciò non è possibile, si può fare riferimento a risorse online per i codici di codifica appropriati per il modello specifico del veicolo.
   • Se il veicolo ha avuto gli airbag attivati e lo slip ring (modulo 16-Steering Wheel Electronics) è stato sostituito, assicurarsi che il modulo sia correttamente codificato.

5. Accesso alla Basic Setting:

   • Nel modulo 44 - Steering Assist (J500), selezionare "Basic Settings - 04".
   • Cercare il gruppo relativo al sensore angolo sterzo (G85).

6. Esecuzione della calibrazione (Basic Setting):

   • Con il veicolo fermo e le ruote dritte, avviare il motore.
   • Girare il volante completamente a destra e mantenerlo in posizione per 5-10 secondi.
   • Girare il volante completamente a sinistra e mantenerlo in posizione per 5-10 secondi.
   • Raddrizzare le ruote e attendere 5-10 secondi, osservando le spie di avvertimento dello sterzo e del controllo di trazione. Le spie dovrebbero spegnersi.
   • Se il Basic Setting Group restituisce un messaggio di errore, verificare che la lettura in tempo reale del G85 sia ±1.5 °.

7. Verifica finale:

   • Dopo la calibrazione, è consigliabile spegnere e riaccendere il quadro per verificare che tutte le spie si siano spente.
   • Eseguire un breve giro di prova a bassa velocità (sotto i 20 km/h) in linea retta per un periodo prestabilito, come suggerito da alcuni sistemi di auto-calibrazione di veicoli più recenti.
   • Controllare nuovamente la presenza di DTC.

Problematiche Comuni e Soluzioni Alternative

A volte, la calibrazione con VCDS può presentare delle difficoltà. Un utente ha riscontrato problemi dopo aver installato un blocco leve con annesso modulo sterzo per aggiungere il cruise control a una Passat del 2011. Nonostante avesse copiato la vecchia codifica del modulo, una serie di errori persisteva, probabilmente a causa della mancanza di calibrazione dell'angolo di sterzata. Anche i tentativi di calibrazione manuale (breve tratto sotto i 20 km/h dritto, sterzo tutto a destra, tutto a sinistra e fermarsi con lo sterzo dritto) non hanno avuto successo.

Questi sono alcuni punti da considerare in caso di problemi persistenti:

• Cablaggio mancante: Nel caso specifico della Passat, è stato scoperto che il cablaggio originale mancava del famoso cavo dalla ECU al modulo sterzo (pin 64-pin 5). In questi casi, la calibrazione non sarà possibile finché non viene ripristinato il cablaggio corretto.
• Sensore angolo sterzo difettoso: È stato verificato che le velocità dei sensori ruota sembrano essere corrette. Tuttavia, il sensore angolo sterzo stesso potrebbe essere difettoso. Un utente ha provato a misurare la resistenza nei pin 1 e 2 del sensore angolo sterzo, notando che varia da infinito a circa 500ohm fino a 300ohm, ripetendosi sistematicamente girando il volante. Questo potrebbe indicare un malfunzionamento. In questi casi, la sostituzione del sensore è necessaria.
• Aggiornamenti software: È utile verificare la disponibilità di aggiornamenti software per la centralina ABS e la centralina sterzo. A volte, un aggiornamento può risolvere problemi di comunicazione o di calibrazione.

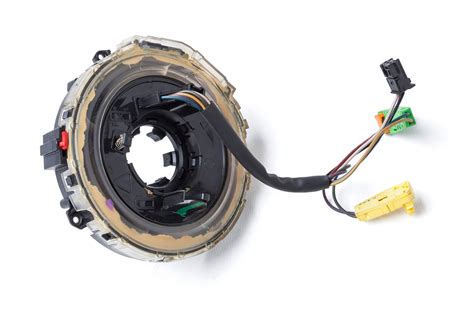

• Sensore spiralato (Slip Ring): Il sensore angolo sterzo lavora in combinazione con il spiralato (o "slip ring"), che è il modulo 16-Steering Wheel Electronics e sembra avere delle fotocellule. Se lo spiralato è danneggiato, anche un nuovo sensore angolo sterzo potrebbe non funzionare correttamente.
• DTC specifici: Se dopo la calibrazione permangono DTC come 00778 - Steering Angle Sensor (G85), 02546 - Steering Limit Stop o 02545 - Steering End Stop, potrebbe essere necessario ripetere la procedura o indagare ulteriormente la causa. Gli utenti registrati che riscontrano difficoltà possono chiedere assistenza fornendo il log completo di Auto-Scan.
• Auto-calibrazione: Alcuni veicoli più recenti possono auto-calibrare ruotando lo sterzo da una parte all'altra e poi spostando la chiave. Altri veicoli, con sensori di velocità delle ruote più avanzati, possono ripristinare automaticamente il proprio sensore dell'angolo di sterzo alla successiva guida del veicolo in linea retta per un periodo prestabilito. Sebbene queste opzioni possano essere utili, in caso di malfunzionamenti persistenti, l'intervento con uno strumento diagnostico è spesso indispensabile.

Importanza della Diagnosi Accurata

Data la complessità dei sistemi elettronici moderni, una diagnosi accurata è fondamentale. L'utilizzo di strumenti diagnostici come il VCDS permette di leggere i codici di errore, monitorare i valori dei sensori in tempo reale e accedere alle funzioni di calibrazione. Tentativi "fai da te" senza gli strumenti adeguati possono portare a ulteriori complicazioni o non risolvere il problema alla radice.Le officine che offrono servizi di diagnosi e calibrazione per il sensore angolo sterzo possono generare opportunità di servizio potenzialmente redditizie, dato che questa procedura sta diventando una necessità sempre più frequente con l'aumento dei sistemi di assistenza alla guida.

La calibrazione dello sterzo su veicoli come la Golf 5 è un aspetto critico per la sicurezza e la funzionalità dei sistemi elettronici. Comprendere il ruolo del sensore angolo sterzo, i suoi sintomi di malfunzionamento e le procedure di calibrazione con strumenti diagnostici come il VCDS, è essenziale per la manutenzione e la risoluzione dei problemi di questi veicoli. In caso di dubbi o problemi persistenti, è sempre consigliabile consultare un professionista o il manuale di assistenza del produttore.
