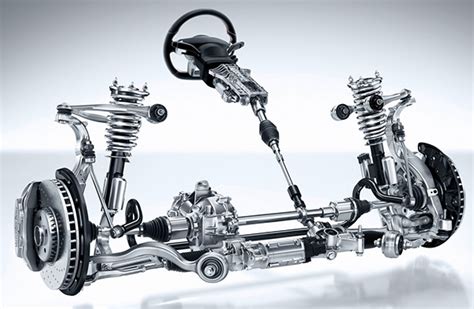

La scatola dello sterzo è un componente fondamentale del sistema di sterzata di un'auto, responsabile della conversione del movimento rotatorio del volante in un movimento lineare che orienta le ruote. All'interno di questo sistema complesso, testine e boccole delle sospensioni svolgono ruoli cruciali, garantendo che le ruote si muovano secondo i parametri di progetto, pur rimanendo saldamente vincolate alla scocca. Comprendere la funzione e la manutenzione di questi elementi è essenziale per la sicurezza e le prestazioni del veicolo.
Il Ruolo delle Testine di Sterzo (Giunti Sferici)
I giunti sferici, noti anche come testine, sono componenti meccanici impiegati nei sistemi di sospensione e sterzo dei veicoli. Essi forniscono supporto alle ruote e agli elementi delle sospensioni. Ad esempio, si possono trovare nell'articolazione inferiore dei montanti McPherson o all'estremità dei tiranti di sterzo, assicurando al contempo la possibilità di ampi movimenti reciproci.
Il loro nome deriva dalla loro costituzione: due superfici sferiche che si muovono una dentro l'altra. La superficie più interna presenta un perno filettato che ne consente l'attacco a un componente come il mozzo ruota o il montante McPherson, mentre quella più esterna è ancorata a parti come il tirante di sterzo o un braccio della sospensione. Il cuscinetto sferico permette al giunto di ruotare e muoversi in diverse direzioni durante la marcia del veicolo, consentendo a ruota e sospensione di spostarsi per assorbire le irregolarità della strada e trasmettendo anche la rotazione dello sterzo.

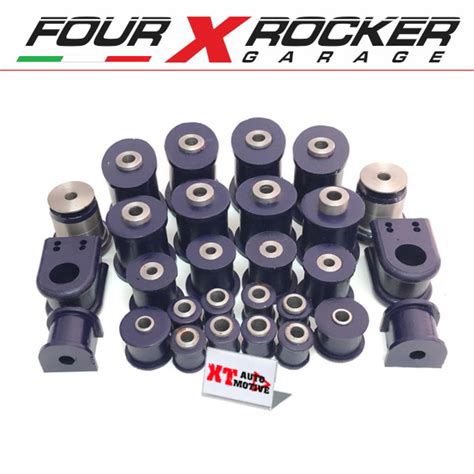

La Funzione delle Boccole
Le boccole sono particolari in gomma-metallo utilizzati per isolare le vibrazioni, fornire ammortizzazione e ridurre l'attrito tra le parti metalliche del veicolo soggette a movimenti reciproci. Generalmente, le boccole sono usate per vincolare elasticamente alla scocca la barra antirollio o i bracci delle sospensioni, ma si possono trovare anche all'estremità del cambio e in molte altre posizioni. Esse permettono alle parti di muoversi reciprocamente lungo un asse prestabilito, consentendo però piccoli movimenti elastici anche in altre direzioni.
Segni di Usura e Necessità di Sostituzione
Le testine - o giunti sferici - sono resistenti e progettate per durare a lungo, ma sono sollecitate continuamente e, pertanto, prima o poi si usurano. Per prolungarne la vita, è importante una lubrificazione adeguata. Non è possibile stabilire una scadenza precisa per la loro sostituzione, poiché può variare a seconda del tipo di veicolo, delle condizioni di guida e della qualità del giunto sferico.
Tuttavia, esistono dei sintomi che dovrebbero attirare l'attenzione, come la sensazione di uno sterzo impreciso, con l'automobile che sembra “vagare” a casaccio anche se lo sterzo rimane fermo. Anche la presenza di rumori metallici insoliti quando si gira il volante o si incontrano buche o dossi, e vibrazioni al volante e all'avantreno, dovrebbero mettere in allarme. La sostituzione delle testine può essere effettuata da sola o nell'ambito di servizi allo sterzo e alle sospensioni ma, in ogni caso, è meglio affidarsi a professionisti dato che richiede strumenti specifici quali gli estrattori e chiavi dinamometriche per il serraggio alla coppia prescritta.
Lo stesso discorso vale per le boccole delle sospensioni: la presenza importante di materiali flessibili, quali gomma e poliuretano, fa pensare a un progressivo loro degrado, accelerato dall'esposizione a condizioni meteorologiche estreme e a sostanze chimiche aggressive, come l'olio motore o il sale sulle strade. Anche in questo caso, la frequenza con la quale è necessario sostituire le boccole non è determinabile a priori e dipende dalle condizioni esterne e dallo stile di guida. Dato che le boccole isolano le vibrazioni e non fanno toccare fra loro le parti metalliche, il loro cedimento produce rumori forti e caratteristici.
4 SEGNI DI UNA TESTINA TIRANTE USURATA | I consigli di AUTODOC

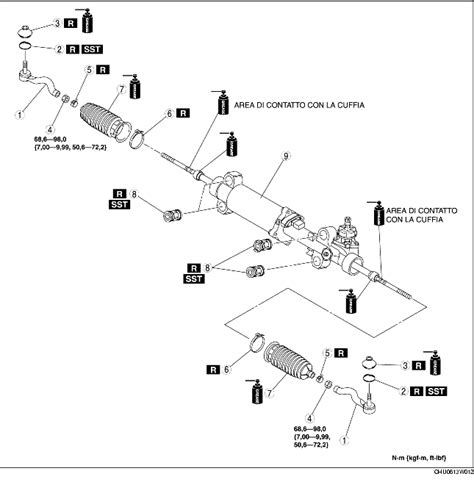

Processo di Sostituzione della Scatola dello Sterzo
La sostituzione della boccola dello sterzo, spesso integrata nella scatola dello sterzo stessa o richiedente l'accesso a essa, è un'operazione complessa che richiede precisione e l'uso di strumenti specifici. Di seguito sono illustrate le fasi principali, sottolineando l'importanza di un approccio metodico e sicuro.
1. Preparazione del Veicolo:Per iniziare, è fondamentale posizionare il veicolo su una superficie piana e stabile. Questo garantisce la sicurezza dell'operatore e facilita l'accesso ai componenti. Dopo aver posizionato il veicolo, è necessario sollevarlo con un cric e fissarlo con cavalletti di sicurezza per garantire la massima stabilità durante tutto il processo. Rimuovere le ruote anteriori è il passaggio successivo, poiché ciò consentirà un accesso agevole ai componenti dello sterzo.
2. Scollegamento delle Testine di Sterzo:Utilizzare un estrattore per testine per scollegare le testine di sterzo dalle ruote. Questo strumento è essenziale per evitare danni ad altri componenti e per facilitare la separazione dei giunti sferici.
3. Accesso all'Interno dell'Abitacolo:All'interno dell'abitacolo, individuare il punto in cui il piantone dello sterzo si collega alla scatola. Questo collegamento deve essere disconnesso per poter rimuovere la scatola dello sterzo. Spesso, ciò implica la rimozione di viti o bulloni specifici che fissano il piantone.
4. Gestione del Servosterzo Idraulico (se presente):Se il veicolo è dotato di servosterzo idraulico, è necessario rimuovere i tubi di collegamento e far defluire il liquido in un contenitore appropriato. Questo passaggio è cruciale per prevenire perdite di liquido e per garantire una rimozione pulita della scatola dello sterzo. Assicurarsi di smaltire il liquido vecchio in modo ecologicamente responsabile.
5. Rimozione della Scatola dello Sterzo:Dopo aver scollegato tutti i componenti necessari, rimuovere i bulloni di fissaggio della scatola dello sterzo al telaio del veicolo. Questo libererà la scatola, permettendone la rimozione. Una volta rimossa la vecchia scatola, è il momento di installare la nuova, assicurandosi che sia correttamente allineata e fissata al telaio.
6. Riconnessione dei Componenti:Inserire il piantone dello sterzo nella scatola e fissarlo saldamente. Questo passaggio richiede attenzione per assicurarsi che tutti i collegamenti siano precisi. Successivamente, collegare le testine di sterzo e serrare saldamente i dadi di fissaggio. È fondamentale utilizzare una chiave dinamometrica per serrare i dadi alla coppia specificata dal produttore, garantendo la sicurezza e la corretta funzionalità.
7. Riempimento del Servosterzo (se applicabile):Se il veicolo ha un servosterzo idraulico, ricollegare i tubi e riempire il sistema con il liquido servosterzo consigliato. È importante spurgare l'aria dal sistema girando il volante da un'estremità all'altra per diverse volte, in modo da eliminare eventuali bolle d'aria che potrebbero compromettere il funzionamento.
8. Ispezione e Allineamento:Dopo aver completato l'installazione, ispezionare tutti i collegamenti per assicurarsi che siano saldi e che non ci siano perdite di liquido. È altamente consigliabile portare il veicolo da un professionista per un'accurata verifica dell'allineamento delle ruote. Un corretto allineamento è essenziale per la stabilità, la maneggevolezza e la durata degli pneumatici.
9. Test su Strada:Guida l'auto a bassa velocità per verificare che il volante risponda correttamente e che non ci siano rumori o vibrazioni anomale. Aumenta gradualmente la velocità e testa lo sterzo in diverse condizioni, prestando attenzione a qualsiasi comportamento insolito.
4 SEGNI DI UNA TESTINA TIRANTE USURATA | I consigli di AUTODOC
L'Importanza dell'Allineamento Ruote
L'allineamento delle ruote è una fase critica dopo la sostituzione di qualsiasi componente dello sterzo o delle sospensioni. Anche se non si sostituiscono direttamente le boccole dello sterzo ma componenti correlati, un allineamento scorretto può causare diversi problemi, tra cui usura irregolare degli pneumatici, sterzo impreciso, e un aumento del consumo di carburante. Un tecnico specializzato utilizzerà attrezzature di precisione per regolare gli angoli di convergenza, campanatura e incidenza, riportando il veicolo alle specifiche del produttore. Questo non solo migliora la sicurezza e il comfort di guida, ma contribuisce anche a prolungare la vita utile degli pneumatici e dei componenti meccanici.
Manutenzione Preventiva per Testine e Boccole
Una manutenzione preventiva regolare può prolungare significativamente la vita delle testine e delle boccole. Controlli periodici da parte di un meccanico possono identificare segni precoci di usura. Per le testine, una lubrificazione adeguata, se prevista dal produttore, è fondamentale. Per le boccole, evitare l'esposizione prolungata a sostanze chimiche aggressive e mantenere il veicolo pulito può ridurre il degrado dei materiali flessibili. Prestare attenzione a qualsiasi rumore insolito o cambiamento nella sensazione di guida può indicare un problema imminente e consentire un intervento tempestivo, evitando danni maggiori e costosi.
La sostituzione delle boccole dello sterzo e dei componenti correlati è un intervento che incide direttamente sulla sicurezza e sulle prestazioni del veicolo. La complessità del processo e la necessità di attrezzi specifici e competenze tecniche rendono consigliabile affidarsi a professionisti qualificati. Un lavoro ben eseguito non solo ripristina la funzionalità ottimale dello sterzo, ma garantisce anche una guida sicura e confortevole per molti chilometri a venire.
