Il cuscinetto della frizione, noto anche come cuscinetto reggispinta o cuscinetto di disinnesto, è un componente fondamentale del sistema di trasmissione di un veicolo, inclusi i modelli Ford Transit. La sua funzione principale è quella di consentire il disinnesto della frizione, separando temporaneamente il motore dalla trasmissione per permettere il cambio delle marce. Comprendere il suo funzionamento e le procedure per la sua sostituzione è essenziale per mantenere l'efficienza e l'affidabilità del veicolo.
Il Ruolo della Leva di Rilascio della Frizione nel Sistema

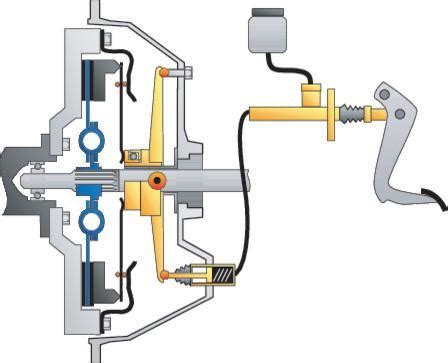

La leva di rilascio della frizione, o "piedino della frizione", è una parte integrante del sistema di azionamento del Ford Transit. Essa interagisce direttamente con il cuscinetto assiale (reggispinta) montato sull'accoppiamento. Quando il conducente preme il pedale della frizione, la leva aziona il cuscinetto reggispinta, che a sua volta preme il diaframma della frizione, disinnestando il disco frizione dal volano. Questo processo interrompe il flusso di potenza dal motore alla trasmissione, permettendo al conducente di cambiare marcia senza sforzo.
È interessante notare che non tutti i modelli di Ford Transit dispongono di una leva di rilascio della frizione tradizionale. La sua presenza è specifica per determinate generazioni del veicolo.
Evoluzione del Sistema di Rilascio della Frizione nei Modelli Ford Transit
L'architettura del sistema di rilascio della frizione ha subito significative evoluzioni attraverso le diverse generazioni del Ford Transit, riflettendo i progressi tecnologici e le esigenze ingegneristiche.
Nei modelli Ford Transit MK2, MK3, MK4 e MK5, il sistema tradizionale con leva di rilascio della frizione era ampiamente utilizzato. In queste generazioni, la leva era un componente chiave che mediava l'azione del pedale della frizione sul cuscinetto reggispinta.
Tuttavia, con l'introduzione dei modelli MK6 e MK7, si sono verificati cambiamenti importanti. Nei Transit a trazione posteriore (RWD) di queste generazioni, le "zampe" della frizione, ovvero le leve di rilascio, erano ancora presenti. Al contrario, nei modelli a trazione anteriore (FWD), il sistema di disinnesto della frizione azionato meccanicamente è stato sostituito da un sistema idraulico con cuscinetto. Questo significa che il cuscinetto reggispinta stesso incorpora il cilindro slave, eliminando la necessità di una leva separata e semplificando il percorso di trasmissione della forza. Questa transizione verso un sistema idraulico offre spesso una maggiore fluidità e una riduzione delle vibrazioni percepibili sul pedale.
Alcune colonne frizione del Ford Transit sono state progettate con un contrappeso. Questo elemento aggiuntivo ha lo scopo di assorbire le vibrazioni dell'accoppiamento durante il funzionamento, contribuendo a una maggiore stabilità e comfort di guida.
Identificazione dei Danni e la Necessità di Sostituzione
Un danno frequente alla leva di rilascio della frizione è la formazione di crepe. Queste crepe possono compromettere seriamente la capacità della leva di trasmettere la forza necessaria per disinnestare la frizione in modo efficace. Quando la leva è danneggiata, il pedale della frizione potrebbe risultare troppo duro, troppo morbido, o la frizione potrebbe non disinnestarsi correttamente, rendendo difficile o impossibile il cambio delle marce. In alcuni casi, il veicolo potrebbe persino rimanere bloccato in una marcia o non riuscire a ingranare alcuna marcia.
Quando si riscontra un malfunzionamento legato alla leva di rilascio o al cuscinetto della frizione, è imperativo intervenire tempestivamente per prevenire ulteriori danni al sistema di trasmissione. Ignorare questi segnali può portare a usura prematura di altri componenti della frizione, come il disco e lo spingidisco, con conseguenti costi di riparazione molto più elevati.
CAPIRE SE LA FRIZIONE È CONSUMATA
Altri segnali comuni di un cuscinetto reggispinta difettoso includono rumori di sfregamento o sibili provenienti dalla trasmissione quando il pedale della frizione viene premuto. Questo rumore è spesso indicativo dell'usura interna del cuscinetto, che non è più in grado di ruotare fluidamente.
Il Processo di Sostituzione: Un'Operazione Complessa

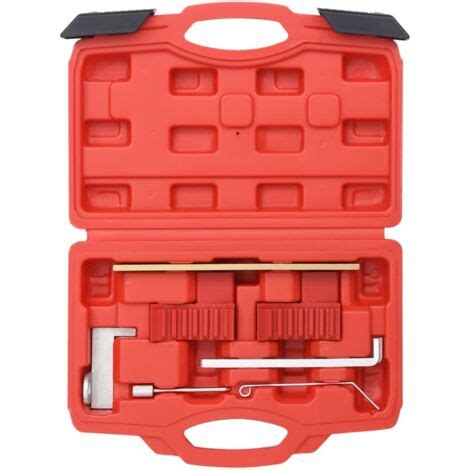

La sostituzione del piedino della frizione, così come del cuscinetto reggispinta, è un'attività complessa che richiede tempo, strumenti specifici e una buona conoscenza della meccanica automobilistica. Non è un'operazione consigliabile per i meno esperti, in quanto un errore potrebbe compromettere l'intero sistema di trasmissione.
Per sostituire il rilascio della frizione o il cuscinetto assiale, è quasi sempre necessario rimuovere il cambio. Questa procedura implica diverse fasi:
- Preparazione del Veicolo: Il veicolo deve essere sollevato in sicurezza su un ponte o con cavalletti. È necessario scollegare la batteria e, se applicabile, rimuovere le ruote e i semiassi.
- Scollegamento dei Componenti Periferici: Diversi componenti collegati al cambio devono essere scollegati, inclusi i collegamenti del selettore delle marce, i sensori, i cavi elettrici e, nel caso di un sistema idraulico, le tubazioni del fluido della frizione.
- Supporto del Motore e del Cambio: Prima di rimuovere il cambio, è fondamentale supportare adeguatamente sia il motore che il cambio con appositi supporti o martinetti, per evitare che cadano una volta scollegati.
- Rimuovere il Cambio: Le viti che fissano il cambio al motore devono essere rimosse con cautela. Una volta allentate, il cambio può essere staccato dal motore e abbassato con l'ausilio di un sollevatore specifico per trasmissioni.
- Accesso alla Frizione: Con il cambio rimosso, il gruppo frizione (disco, spingidisco e cuscinetto reggispinta) è accessibile.
- Sostituzione dei Componenti: Il cuscinetto reggispinta (e la leva di rilascio, se presente e danneggiata) può essere rimosso e sostituito con un nuovo componente. È fortemente consigliabile, in questa fase, ispezionare l'intero gruppo frizione e valutare la sostituzione anche del disco e dello spingidisco, dato il costo della manodopera per la rimozione del cambio.
- Rimontaggio: Il processo di rimontaggio segue i passaggi inversi allo smontaggio, assicurandosi che tutte le connessioni siano salde e che i valori di coppia di serraggio siano rispettati. La lubrificazione adeguata di alcuni componenti è cruciale per prevenire usura prematura e rumori. Nel caso di sistemi idraulici, è necessaria anche la spurgatura dell'aria dal circuito della frizione.
Considerando la complessità e la specificità degli strumenti richiesti, si consiglia vivamente di affidare la riparazione di questo elemento a un'officina meccanica qualificata. I meccanici specializzati non solo dispongono delle attrezzature adeguate, ma anche dell'esperienza necessaria per eseguire il lavoro in modo corretto e sicuro, garantendo la longevità del sistema di trasmissione.
Disponibilità dei Ricambi
Per chiunque necessiti di sostituire la leva di rilascio della frizione o il cuscinetto reggispinta su un Ford Transit, è importante sapere che esiste una vasta gamma di ricambi disponibili sul mercato. Molti negozi specializzati in ricambi auto offrono una grande selezione di queste parti, sia nuove che usate. L'acquisto di ricambi originali o di qualità equivalente è fondamentale per garantire la compatibilità e la durabilità del componente.
È sempre consigliabile consultare il manuale del proprietario del proprio Ford Transit o un esperto di ricambi per assicurarsi di acquistare il componente esatto per il proprio modello specifico, tenendo conto dell'anno di produzione, del tipo di trasmissione (manuale o automatica) e della trazione (FWD o RWD). La scelta del ricambio corretto è un passaggio cruciale per una riparazione efficace e duratura.
