La Malaguti Grizzly è un modello iconico nel panorama delle minimoto, apprezzato per la sua robustezza e le sue prestazioni, soprattutto tra i più giovani appassionati di fuoristrada. Un componente cruciale per il corretto funzionamento di questa minimoto, e di molti altri veicoli di piccole dimensioni, è la campana frizione. La campana frizione, insieme alla frizione stessa, è responsabile della trasmissione della potenza dal motore alla ruota, consentendo al veicolo di muoversi e di gestire le diverse velocità. Comprendere il suo funzionamento, i potenziali problemi e le relative soluzioni è fondamentale per mantenere la Malaguti Grizzly in condizioni ottimali.
Il Funzionamento della Frizione Centrifuga
Le minimoto come la Malaguti Grizzly utilizzano spesso una frizione centrifuga. Questo tipo di frizione opera in modo automatico, senza la necessità di una leva manuale. Al regime minimo del motore, la frizione rimane disinnestata, permettendo al motore di girare liberamente senza trasmettere potenza alla ruota. Quando il motore accelera, la forza centrifuga spinge i pattini della frizione verso l'esterno, facendoli aderire alla campana della frizione. Questa adesione crea un collegamento tra il motore e la trasmissione, permettendo alla minimoto di avanzare. Maggiore è la velocità del motore, maggiore è la forza con cui i pattini aderiscono alla campana, garantendo una trasmissione efficiente della potenza.
Sintomi di Problemi alla Campana Frizione
Riconoscere i sintomi di un problema alla campana frizione è il primo passo per una diagnosi accurata e una riparazione tempestiva. Tra i segnali più comuni si possono riscontrare:
- Slittamento della Frizione: Se la minimoto non accelera come dovrebbe nonostante il motore giri ad alti regimi, o se si percepisce un'eccessiva perdita di potenza, potrebbe essere sintomo di una frizione che slitta. Questo può essere dovuto a pattini frizione usurati, molle indebolite o alla campana frizione che presenta scanalature o una superficie non uniforme.
- Rumori Anomali: Scricchiolii, cigolii o rumori metallici provenienti dalla zona della frizione possono indicare usura dei cuscinetti della campana, dei pattini frizione o un errato accoppiamento tra i componenti.
- Vibrazioni Eccessive: Vibrazioni insolite, specialmente in fase di accelerazione, potrebbero essere causate da un'usura irregolare della campana o dei pattini frizione, o da un bilanciamento non corretto.
- Difficoltà nell'Ingranamento/Disinnesto: Sebbene la frizione centrifuga sia automatica, un'eccessiva inerzia o un'accelerazione improvvisa e non controllabile al minimo possono indicare problemi.
Manutenzione e Diagnostica del Sistema di Accensione
Un aspetto spesso collegato a problemi di avviamento o di funzionamento irregolare della minimoto, che a volte può essere erroneamente attribuito alla frizione, è il sistema di accensione. Una corretta diagnosi richiede di esaminare attentamente tutti i componenti.
Verifica della Scintilla: Un test fondamentale per il sistema di accensione è la verifica della scintilla. Nel caso specifico, è stato provato a mettere la candela nella pipetta e appoggiata alla testata, e la scintilla c'è, seppur piccola. Una scintilla debole o intermittente può causare mancate accensioni o difficoltà nell'avviamento del motore. Le cause di una scintilla debole possono essere molteplici:
- Candela Difettosa: Una candela usurata, sporca o con l'elettrodo danneggiato può non produrre una scintilla adeguata.
- Bobina di Accensione: La bobina di accensione è responsabile della produzione dell'alta tensione necessaria per la scintilla. Se la bobina è difettosa o presenta un'avvolgimento danneggiato, la scintilla potrebbe essere debole. Nel caso della Malaguti Grizzly, la bobina ha solo il cavo candela, il che semplifica la verifica dei collegamenti.
- Cavo Candela e Pipetta: Un cavo candela danneggiato o una pipetta non perfettamente a contatto con la candela possono disperdere l'energia e ridurre l'intensità della scintilla.
- Volano e Statore: Problemi al volano magnetico o allo statore possono influenzare la generazione di corrente per il sistema di accensione.
Controllo dell'Alimentazione: La pulizia del sistema di alimentazione è altrettanto cruciale. È stato provveduto al lavaggio con benzina, introducendo la benzina dal lato collettore carburatore con pistone posizionato su, in modo da far scendere la benzina. Successivamente, la moto è stata capovolta per far fuoriuscire tutto e soffiata con aria compressa. Questa procedura è efficace per rimuovere depositi e ostruzioni all'interno del carburatore e dei condotti, assicurando un flusso di carburante ottimale. Tuttavia, è importante assicurarsi che ogni traccia di benzina di lavaggio sia completamente evaporata e che non ci siano residui che possano alterare la miscela aria/carburante.
Problemi al Circuito Elettrico e Spegnimento: La minimoto non ha luci né frecce, ma solo il bottone di spegnimento. Questo bottone è collegato a un lungo filo nero, che in alcuni casi potrebbe essere strappato dalla bobina. Un collegamento errato o danneggiato del bottone di spegnimento può causare problemi. Se il filo è strappato o in corto circuito, la minimoto potrebbe non avviarsi affatto, oppure spegnersi improvvisamente. È fondamentale verificare la continuità di questo filo e assicurarsi che sia collegato correttamente alla bobina, isolandolo da eventuali contatti indesiderati. Anche un falso contatto in questo punto potrebbe dare problemi intermittenti e difficili da diagnosticare.
TEST BOBINA! come VEDERE se una BOBINA è BRUCIATA!
Intervento sulla Campana Frizione: Sostituzione e Regolazione
Quando si riscontrano problemi persistenti alla campana frizione, potrebbe essere necessario intervenire direttamente sul componente. La sostituzione della campana frizione o dei pattini frizione è un'operazione che richiede precisione.
Smontaggio: Per accedere alla campana frizione, è necessario rimuovere il carter lato trasmissione del motore. Questa operazione può variare leggermente a seconda del modello specifico della Malaguti Grizzly, ma generalmente comporta lo svitamento di diverse viti e la rimozione di guarnizioni.
Ispezione Visiva: Una volta rimossa la campana, è essenziale ispezionare attentamente sia la campana stessa che i pattini frizione.

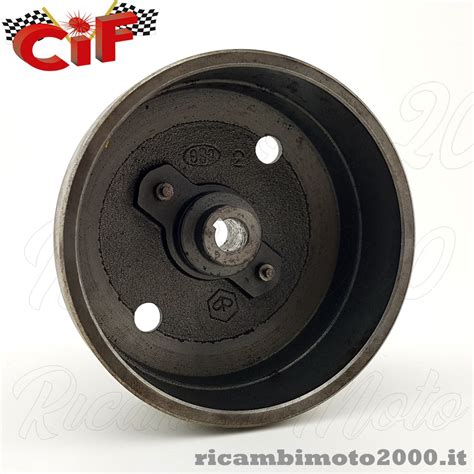

- Campana Frizione: Verificare la presenza di scanalature, solchi profondi o punti di surriscaldamento sulla superficie interna della campana. Una superficie irregolare impedirà ai pattini di aderire correttamente, causando slittamenti. Se le scanalature sono troppo profonde, la campana dovrà essere sostituita.

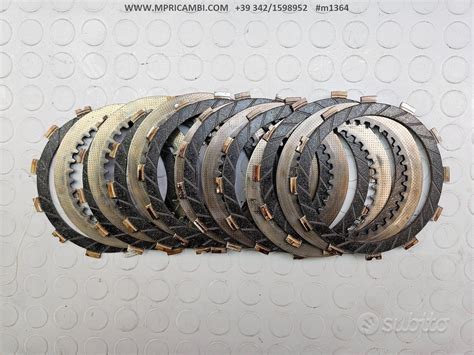

- Pattini Frizione: Controllare lo spessore dei pattini. Se sono consumati oltre il limite consigliato dal produttore, devono essere sostituiti. Verificare anche l'integrità delle molle che tengono i pattini in posizione; molle indebolite o rotte possono causare un innesto prematuro o uno slittamento.
Sostituzione: Se la campana o i pattini sono eccessivamente usurati, la sostituzione è l'unica soluzione. È consigliabile utilizzare ricambi originali o di qualità equivalente per garantire prestazioni e durata ottimali. Durante il rimontaggio, prestare attenzione al serraggio delle viti e all'applicazione di nuove guarnizioni per prevenire perdite.
Rodaggio: Dopo la sostituzione di componenti della frizione, è buona norma effettuare un breve periodo di rodaggio. Questo permette ai nuovi pattini di adattarsi alla campana, garantendo un innesto più morbido e una maggiore durata. Durante il rodaggio, evitare accelerazioni brusche e carichi eccessivi.
Pulizia del Carburatore e Controllo del Filtro Aria
Un aspetto spesso sottovalutato, ma cruciale per il corretto funzionamento del motore e, indirettamente, della frizione, è la pulizia e l'efficienza del sistema di alimentazione. Sebbene sia stata eseguita una pulizia iniziale con benzina, un'analisi più approfondita può essere necessaria.
Smontaggio e Pulizia del Carburatore: Il carburatore dovrebbe essere smontato completamente per una pulizia approfondita. Tutti i getti, i condotti e la vaschetta devono essere puliti con un prodotto specifico per carburatori o con benzina pulita e aria compressa. Particolare attenzione deve essere rivolta ai getti del minimo e del massimo, che possono facilmente ostruirsi con piccoli depositi.
Controllo del Filtro Aria: Un filtro aria sporco o intasato limita il flusso d'aria al motore, alterando la miscela aria/carburante e causando una riduzione delle prestazioni. È consigliabile controllare regolarmente il filtro aria e pulirlo o sostituirlo se necessario. Per le minimoto fuoristrada, il filtro aria tende a sporcarsi molto più velocemente a causa della polvere e dello sporco sollevati durante l'utilizzo.
Il Contesto Elettrico e le Implicazioni di un Cablaggio Danneggiato
La semplicità del sistema elettrico della Malaguti Grizzly, che non prevede luci né frecce, rende ancora più evidente l'importanza di ogni singolo collegamento. Il bottone di spegnimento, collegato a un lungo filo nero, strappato forse dalla bobina, è un punto critico.
Verifica del Bottone di Spegnimento: Il bottone di spegnimento funziona solitamente mettendo a massa la bobina, interrompendo così la produzione di scintilla e spegnendo il motore. Se il filo è strappato o mal collegato, il motore potrebbe non avviarsi affatto, o non spegnersi correttamente una volta acceso.
- Filo Strappato: Un filo strappato dalla bobina significa che il circuito di spegnimento è interrotto. In questo caso, il bottone non avrà alcun effetto. Se il motore non si spegne, potrebbe essere necessario interrompere manualmente l'alimentazione del carburante o staccare il cavo della candela (con cautela).
- Corto Circuito: Se il filo nero fosse in corto circuito con il telaio o un altro componente a massa, la bobina sarebbe permanentemente a massa, impedendo la produzione di scintilla e, di conseguenza, l'avviamento del motore. È fondamentale isolare correttamente tutti i cavi e verificare la continuità e l'assenza di cortocircuiti.
Diagnostica Elettrica con Multimetro: Per una verifica più approfondita, si può utilizzare un multimetro per controllare la continuità dei cavi e la resistenza della bobina di accensione. Se la resistenza della bobina non rientra nei valori specificati dal produttore, la bobina potrebbe essere difettosa e richiedere la sostituzione.
Considerazioni Finali sulla Messa a Punto
La manutenzione della Malaguti Grizzly, e in particolare della campana frizione, è un'attività che, se eseguita con attenzione, garantisce longevità e divertimento. La combinazione di un sistema di accensione efficiente, un'alimentazione pulita e una frizione ben funzionante è la chiave per le prestazioni ottimali.
Ricordare che anche una piccola scintilla, come quella osservata, può essere sufficiente per l'avviamento, ma una scintilla più forte e costante migliorerà l'efficienza della combustione e la reattività del motore. Un approccio metodico alla risoluzione dei problemi, che tenga conto di tutti i componenti interconnessi, è sempre il più efficace.
