La campana frizione è un componente cruciale nel sistema di trasmissione di scooter e ciclomotori, in particolare per i motori Minarelli orizzontali. Comprendere le sue dimensioni, il suo funzionamento e le possibilità di ottimizzazione è fondamentale per garantire prestazioni ottimali e un'esperienza di guida fluida.
Dimensioni della Frizione e Campana Minarelli Orizzontale

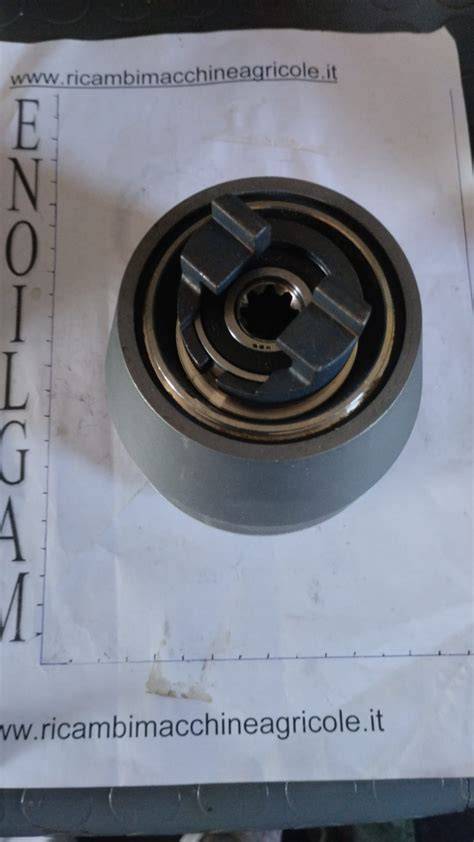

Una delle domande più frequenti tra gli appassionati e i meccanici riguarda il diametro della frizione e della campana nei motori Minarelli orizzontali. Spesso si discute se il diametro sia di 107mm o 105mm.
Storicamente, molte frizioni e campane Minarelli orizzontali hanno un diametro di 107mm. Ad esempio, è stato osservato che una frizione del '94 è da 107 con tre ceppi ed è identica a quella Piaggio. Questa somiglianza dimensionale suggerisce una certa standardizzazione tra i produttori in passato.
Tuttavia, è importante notare che se il carter e tutti gli attacchi sono stati progettati e fatti per 105 mm, montare una campana da 107 mm potrebbe teoricamente generare qualche problema. Nonostante ciò, in alcuni casi, si può fare benissimo senza problemi, ma è sempre consigliabile verificare la compatibilità esatta per evitare inconvenienti.
Il Funzionamento della Campana Frizione
La funzione della campana della frizione, sia negli scooter (con frizione centrifuga) che nelle moto (con frizione multidisco), è identica, nonostante le differenze estetiche. Ciò che cambia è unicamente il modo in cui vengono azionate.
Frizione Centrifuga (Scooter e Ciclomotori)
Su uno scooter o un ciclomotore, come quelli equipaggiati con motori Minarelli orizzontali, la frizione è di tipo centrifugo. Quando il motore sale di giri, i pattini della frizione si allargano a causa della forza centrifuga. Questi pattini innestano la campana della frizione, facendola ruotare. La campana, a sua volta, aziona il cambio, che poi trasmette il movimento alla ruota.
Questo meccanismo permette un innesto automatico e progressivo della trasmissione all'aumentare dei giri del motore, senza la necessità di una leva della frizione manuale come nelle moto.
Come funziona un variatore per scooter?
Frizione Multidisco (Moto e Motocross)
In una moto o in una moto da cross con frizione a dischi multipli in bagno d'olio, il funzionamento è leggermente diverso. Qui, i dischi della frizione rivestiti di attrito innestano i dischi lisci. Questa azione congiunta fa sì che la campana ruoti, azionando il cambio e di conseguenza la ruota. Quando la frizione viene azionata dal pilota, i dischi rivestiti non portano più con sé i dischi lisci e la rotazione si interrompe, disinnestando il motore dalla trasmissione.
In sintesi, la campana assicura la trasmissione della rotazione dal motore al cambio e, infine, alla ruota, indipendentemente dal tipo di frizione.
Ottimizzazione della Campana Frizione per le Prestazioni
Con una campana frizione messa a punto è possibile migliorare le prestazioni o l'affidabilità del veicolo. Le modifiche possono riguardare materiali, peso e design.
Materiali e Durata
La scelta di materiali specifici può influire notevolmente sulle prestazioni e sulla durata. L'acciaio, ad esempio, garantisce una maggiore durata rispetto all'alluminio. Il peso maggiore dell'acciaio comporta anche una maggiore inerzia, che a sua volta può tradursi in una coppia più elevata in determinate condizioni. Questo è il caso, ad esempio, della campana Hinson Momentum, nota per le sue caratteristiche.
Raffreddamento e Usura

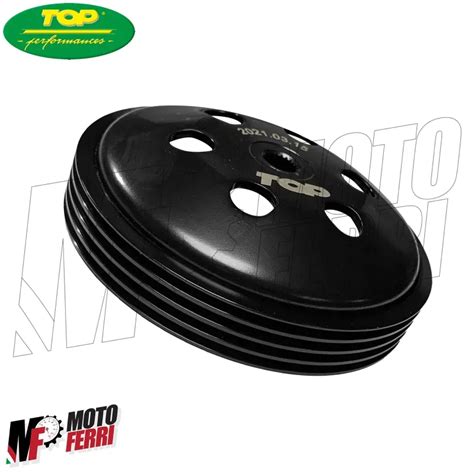

Un aspetto cruciale per la longevità e l'efficienza della frizione è il raffreddamento. Una campana può avere dei tagli o delle aperture progettate specificamente per migliorare il raffreddamento. Un migliore raffreddamento aiuta a evitare l'usura precoce della frizione, che può essere causata da temperature eccessive. Negli scooter, infatti, si trovano spesso campane frizione da corsa ventilate, proprio per la loro capacità di dissipare meglio il calore.
Molle Frizione e Punto di Attacco
Le molle della frizione giocano un ruolo fondamentale nel determinare il regime di giri a cui la frizione inizia ad innestare la campana. Se, ad esempio, in un SR di un amico con un motore Minarelli orizzontale, è montata una Fly Clutch sulla campana originale e sono state messe mollettine nere, ma il motore parte (ad orecchio) a 6000 giri e nemmeno si alza, ciò suggerisce che le molle potrebbero non essere le più adatte per la configurazione specifica del motore. Con un gruppo termico come l'Hebo Manston Replica e una marmitta Next (e un carburatore 17,5, con un 21 già disponibile), un punto di attacco a 6000 giri potrebbe essere troppo basso per sfruttare appieno la potenza del motore, specialmente se si cerca una partenza più aggressiva o la capacità di impennare.
La Malossi, oltre ai pacchetti di molle frizione standard, ne produce un terzo specifico per frizioni originali, che include anche le molle nere. Questo indica che la scelta delle molle è altamente specifica e deve essere calibrata in base al motore, al gruppo termico, alla marmitta e alle esigenze del pilota. Se la frizione non innesta correttamente o il motore non riesce a esprimere la sua potenza fin dalle basse velocità, spesso la causa risiede nella scelta errata delle molle o nella loro taratura.
Compatibilità e Sostituzione della Frizione
La questione della compatibilità tra frizioni aftermarket e campane originali è molto dibattuta. Se il diametro della campana è di 107mm e si decide di montare una frizione come la Malossi Delta, non è necessariamente obbligatorio cambiare anche la campana, a patto che le dimensioni siano compatibili e non vi siano interferenze meccaniche. Tuttavia, se il diametro fosse di 105mm, l'installazione di una frizione da 107mm sarebbe impossibile, poiché non entrerebbe.
È essenziale verificare sempre le specifiche del produttore e, in caso di dubbi, consultare siti specializzati nella vendita di ricambi o forum di esperti per assicurarsi della corretta compatibilità. Un'installazione errata o l'uso di componenti incompatibili possono portare a problemi di funzionamento, usura prematura o, nel peggiore dei casi, a danni al sistema di trasmissione.
