La Campana Piede Volvo Penta 280: Guida Completa all'Operazione di Sbarco

La manutenzione del piede poppiero di un'imbarcazione è un'operazione fondamentale per garantirne la longevità e l'efficienza. Tra le varie componenti, la campana piede Volvo Penta 280 riveste un ruolo cruciale e lo "sbarco" del piede stesso è un intervento che, sebbene possa sembrare complesso, è assolutamente fattibile anche per un appassionato di fai da te con le giuste informazioni e un minimo di manualità. Comprendere appieno i passaggi e le precauzioni è essenziale per evitare danni e spese superflue.

Perché Sbarcare il Piede Poppiero?

Lo sbarco del piede poppiero si rende necessario per diverse ragioni, tutte riconducibili alla manutenzione preventiva o correttiva. Tra le motivazioni più comuni rientrano:

• Sostituzione o controllo della cuffia di scarico e della cuffia del giunto cardanico: Queste componenti in gomma sono soggette a usura e invecchiamento e la loro integrità è vitale per prevenire infiltrazioni d'acqua nello scafo e danni al giunto cardanico, che trasmette il moto dal motore all'elica.
• Ispezione e lubrificazione del giunto cardanico: Il giunto, responsabile della trasmissione della potenza, richiede una lubrificazione regolare e un controllo visivo per accertarne l'assenza di giochi o usure anomale.
• Controllo della tenuta dello sterzo: Verificare che lo sterzo funzioni correttamente e che non ci siano perdite di olio è importante per la sicurezza e la manovrabilità dell'imbarcazione.
• Verifica di eventuali perdite d'olio dalla campana: La presenza di olio attorno alla campana può indicare un problema ai paraoli o alle guarnizioni interne.
• Sostituzione dell'anodo sacrificale: L'anodo protegge le parti metalliche del piede dalla corrosione galvanica e deve essere sostituito periodicamente.
• Pulizia approfondita e verniciatura antivegetativa: Con il piede smontato, è possibile accedere a tutte le superfici per una pulizia accurata e l'applicazione di vernice antivegetativa, prevenendo l'accumulo di organismi marini che possono compromettere le prestazioni.

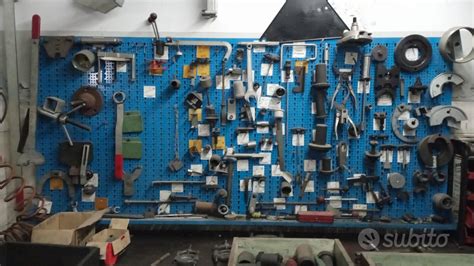

Strumenti Necessari

Prima di iniziare, è fondamentale procurarsi gli strumenti adeguati. Non è un'operazione che richieda attrezzature specializzate e costose, ma alcuni attrezzi sono indispensabili:

• Chiavi a bussola e a forchetta: Di varie misure, per dadi e bulloni.
• Cacciaviti: A taglio e a croce.
• Pinze: Anche a becco lungo, utili per cavi e fascette.
• Martello: Per piccoli colpi, se necessario.
• Sollevatore o paranco: Per sostenere il piede una volta allentato, è un attrezzo fondamentale per la sicurezza e la facilità dell'operazione. In alternativa, si può optare per un sistema di funi e pulegge robuste se si ha esperienza.
• Contenitore per la raccolta dell'olio: Per evitare sversamenti e inquinamento.
• Grasso marino: Per la lubrificazione delle parti.
• Spray sbloccante: Utile per dadi e bulloni bloccati dalla corrosione.
• Pennarello indelebile o etichette: Per marcare i componenti e facilitare il rimontaggio.
• Manuale d'officina specifico per Volvo Penta 280: Sebbene questa guida sia dettagliata, il manuale fornisce schemi esplosi e specifiche tecniche precise.

Fasi Operative per lo Sbarco del Piede

L'operazione di sbarco del piede Volvo Penta 280 può essere suddivisa in diverse fasi. È un'operazione abbastanza semplice se eseguita con calma e attenzione.

1. Preparazione dell'Imbarcazione e Messa in Sicurezza

• Imbarcazione a secco: Assicurarsi che l'imbarcazione sia sollevata dall'acqua e posizionata in un luogo stabile e sicuro, preferibilmente su un invaso o delle cavallette.
• Scollegamento della batteria: Disconnettere i cavi della batteria per prevenire avviamenti accidentali o cortocircuiti.
• Accesso alla zona del piede: Liberare l'area circostante al piede da qualsiasi ostacolo.

2. Drenaggio dell'Olio del Piede

• Identificazione delle viti di scarico: Localizzare la vite di scarico dell'olio del piede, solitamente situata nella parte inferiore dell'unità, e la vite di riempimento/livello, nella parte superiore o laterale.
• Posizionamento del contenitore: Posizionare un contenitore adeguato sotto la vite di scarico.
• Scarico dell'olio: Rimuovere prima la vite di scarico e poi quella di riempimento/livello per permettere all'aria di entrare e facilitare il deflusso dell'olio. Lasciare che tutto l'olio defluisca completamente. Controllare l'aspetto dell'olio: se è torbido o contiene tracce d'acqua, potrebbe esserci un problema di tenuta.

3. Sgancio del Cavo del Cambio e del Cavo Dello Sterzo

• Identificazione del cavo del cambio: Individuare il cavo d'acciaio del cambio, che controlla l'inserimento della marcia avanti, folle e retromarcia.
• Sgancio del cavo del cambio: Sganciare il cavo d'acciaio del cambio. Questo passaggio è cruciale e richiede delicatezza per non danneggiare i meccanismi interni.
• Sgancio del cavo dello sterzo: Se presente, sganciare anche il cavo o l'asta dello sterzo che collega il timone al piede. Questo permette al piede di muoversi liberamente una volta allentato.

4. Allentamento dei Dadi di Fissaggio del Piede

• Localizzazione dei dadi interni: I piedi Volvo Penta 280 sono fissati tramite dadi interni. Per accedervi, potrebbe essere necessario aprire il portello di accesso dal lato interno dell'imbarcazione o accedere al vano motore. Sarà necessario togliere due dadi interni.
• Utilizzo di prolunghe e snodi: Spesso, questi dadi sono difficili da raggiungere. L'uso di prolunghe e snodi per la chiave a bussola è quasi sempre indispensabile.
• Allentamento graduale: Allentare i dadi in modo graduale e uniforme, alternandoli, per evitare tensioni eccessive sui prigionieri.

5. Sgancio dei Tiranti o Bulloni Esterni (se presenti)

• Tiranti superiori e inferiori: La struttura della campana piede Volvo Penta 280 prevede spesso tiranti o bulloni che fissano il piede alla staffa di montaggio. È necessario svitare completamente la vite superiore e allentare solamente quella inferiore.
• Importanza dell'allentamento: Allentare questi elementi permette al piede di ruotare e facilitare il distacco.

6. Supporto del Piede e Distacco

• Utilizzo di un sollevatore o paranco: A questo punto, è fondamentale che il piede sia supportato adeguatamente. Se si ha un sollevatore o un paranco, fissare una cinghia robusta attorno al piede, assicurandosi che sia ben bilanciato.
• Oscillazione del piede: Iniziare a muovere il piede a destra e a sinistra per allentare ulteriormente le guarnizioni e facilitare il distacco. Potrebbe essere necessario applicare una leggera pressione verso l'esterno.
• Attenzione all'inserto: Un suggerimento importante è di fare attenzione a non rovinare l'inserto (che sembra una grande vite spaccata) sulla tacca dell'inserto stesso. Questo è un punto delicato e un danno qui potrebbe complicare il rimontaggio o richiedere la sostituzione.

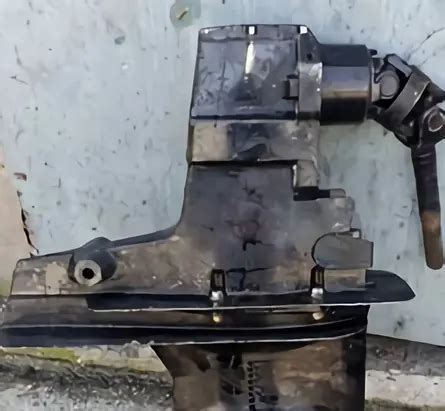

• Separazione: Con cautela, far scorrere il piede verso l'esterno, assicurandosi che nulla lo ostacoli. Una volta separato, abbassarlo delicatamente su un supporto stabile e pulito.

Cosa Fare una Volta Sbarcato il Piede

Una volta che il piede è stato rimosso, si apre la fase di ispezione e manutenzione.

1. Ispezione Dettagliata

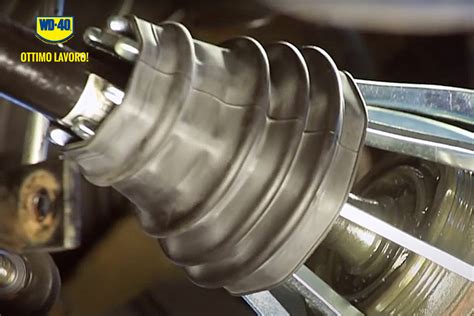

• Cuffie in gomma: Controllare attentamente le cuffie di scarico e del giunto cardanico per crepe, tagli, indurimenti o segni di invecchiamento. Se presentano anche il minimo difetto, vanno sostituite.
• Giunto cardanico: Verificare lo stato del giunto cardanico. Deve ruotare liberamente senza giochi eccessivi. Se presenta ruggine o usura, potrebbe essere necessario smontarlo per una revisione o sostituzione.
• Paraoli e guarnizioni: Controllare l'integrità dei paraoli sull'albero dell'elica e sull'albero di trasmissione. Eventuali perdite d'olio indicano la necessità di sostituire i paraoli.
• Albero dell'elica: Controllare che l'albero non sia piegato o danneggiato.
• Anodi sacrificali: Sostituire l'anodo sacrificale se è consumato per più del 50%.
• Stato della campana: Ispezionare la campana per corrosione o danni strutturali.
• Tenuta dello sterzo: Se il piede ha un sistema di sterzo interno, verificare il gioco e l'assenza di perdite.

2. Pulizia e Lubrificazione

• Pulizia approfondita: Pulire accuratamente tutte le superfici del piede, rimuovendo incrostazioni, sale e residui.
• Lubrificazione del giunto cardanico: Ingrassare abbondantemente il giunto cardanico con grasso marino di alta qualità.
• Lubrificazione dei perni e delle filettature: Lubrificare tutti i perni, le filettature dei dadi e dei bulloni con grasso marino per facilitare il rimontaggio e prevenire la corrosione.

3. Sostituzione delle Componenti Usurate

• Cuffie: Sostituire le cuffie in gomma con ricambi originali o di qualità equivalente. Questo è un "must" per la sicurezza e la prevenzione di danni ben più gravi.
• Anodi: Installare i nuovi anodi sacrificali.
• Paraoli e guarnizioni: Se necessario, sostituire i paraoli e le guarnizioni interne.

Rimontaggio del Piede

Il rimontaggio segue i passaggi dello sbarco in ordine inverso, con la stessa attenzione e meticolosità.

1. Preparazione al Rimontaggio

• Nuove guarnizioni: Assicurarsi di avere tutte le guarnizioni nuove da installare tra la campana e il transatlantico.
• Guida del piede: Posizionare il piede con il sollevatore o paranco in modo che sia allineato con il transatlantico.

2. Re-inserimento del Piede

• Allineamento: Allineare accuratamente il piede con i prigionieri del transatlantico. Questa fase può richiedere un po' di pazienza e movimenti delicati. È fondamentale che il giunto cardanico si innesti correttamente.
• Spinta delicata: Spingere il piede delicatamente verso l'interno, assicurandosi che si assesti correttamente.

3. Fissaggio del Piede

• Serraggio dei dadi interni: Reinstallare e serrare i due dadi interni. È consigliabile serrarli in modo uniforme e graduale, incrociandoli se possibile, fino al raggiungimento della coppia di serraggio raccomandata dal manuale.
• Serraggio dei tiranti o bulloni esterni: Avvitare e serrare la vite inferiore e poi quella superiore, rispettando le coppie di serraggio.

4. Ricollegamento dei Cavi

• Cavo del cambio: Ricollegare il cavo d'acciaio del cambio, verificando il corretto funzionamento delle marce (avanti, folle, retromarcia).
• Cavo dello sterzo: Ricollegare il cavo o l'asta dello sterzo e verificarne la funzionalità.

5. Riempimento dell'Olio del Piede

• Olio specifico: Utilizzare olio per piedi poppieri specifico per Volvo Penta, con la gradazione e le specifiche raccomandate dal produttore.
• Riempimento dal basso: L'olio va riempito dal foro di scarico inferiore (usando un'apposita pompa) fino a quando non inizia a fuoriuscire dal foro di livello superiore. Questo assicura che non rimangano bolle d'aria.
• Chiusura: Una volta che l'olio fuoriesce dal foro superiore, inserire la vite del foro superiore e poi chiudere anche la vite inferiore. Controllare attentamente la presenza di eventuali perdite.

6. Controlli Finali

• Rotazione dell'elica: Far ruotare l'elica a mano per verificare che non ci siano attriti o rumori anomali.
• Funzionamento delle marce: Azionare il cambio più volte per assicurarsi che le marce si inseriscano correttamente.
• Movimento dello sterzo: Verificare la fluidità e la reattività dello sterzo.
• Collegamento della batteria: Ricollegare la batteria.

Consigli Aggiuntivi per un Lavoro Perfetto

• Pazienza e Metodicità: Questa non è un'operazione da affrettare. Procedere con calma e seguire ogni passaggio attentamente.
• Documentazione Fotografica: Scattare foto durante lo smontaggio può essere estremamente utile per il rimontaggio, specialmente per chi non ha molta esperienza.
• Etichettatura: Etichettare ogni vite, dado o cavo man mano che viene rimosso può prevenire confusione.
• Qualità dei Ricambi: Utilizzare sempre ricambi di qualità, preferibilmente originali o equivalenti, per garantire la durata e l'affidabilità.
• Coppie di Serraggio: Sebbene non siano state fornite nel materiale iniziale, è altamente consigliabile consultare il manuale d'officina per le corrette coppie di serraggio di tutti i bulloni e dadi. Un serraggio eccessivo o insufficiente può causare danni.

Lo sbarco e la manutenzione della campana piede Volvo Penta 280 sono operazioni che, con la giusta preparazione e attenzione, possono essere gestite autonomamente, risparmiando sui costi della manodopera e acquisendo una maggiore conoscenza della propria imbarcazione. Ricordarsi che, se si hanno dubbi o insicurezze, è sempre meglio consultare un meccanico professionista. Tuttavia, con queste informazioni, si ha un ottimo punto di partenza per affrontare il lavoro in autonomia.
