I freni cantilever, a lungo oggetto di dibattito e spesso sottovalutati, meritano un'indagine approfondita per comprendere la reale validità delle loro prestazioni e la fondatezza della loro reputazione. Lungi dall'essere un sistema obsoleto, la loro efficacia è strettamente legata a una corretta installazione e regolazione, aspetti che spesso vengono trascurati, alimentando pregiudizi ingiustificati. La mia personale esperienza, maturata in anni di utilizzo e montaggio, mi porta a sostenere che, ad eccezione di alcuni modelli di bassa gamma come lo Shimano Altus e impianti di costo irrisorio, la cattiva fama dei cantilever sia prevalentemente frutto di un pregiudizio diffuso.
L'Aggancio al Telaio: Fondamenta di un Funzionamento Corretto
Il primo passo nell'installazione di un freno cantilever consiste nell'aggancio al telaio. Le bussole utilizzate sono identiche a quelle impiegate per gli impianti V-brake, sia per quanto riguarda le dimensioni che l'altezza su forcella e carro posteriore. È importante notare lo spazio presente tra la molla e la bussola; questo non è un difetto, ma una necessità funzionale. Se l'insieme fosse completamente compresso, il meccanismo non sarebbe in grado di funzionare correttamente.
Tuttavia, questo spazio libero introduce una caratteristica intrinseca dei cantilever: un leggero "gioco" a riposo quando si frena. Questo si traduce in un movimento avanti e indietro della ruota, che molti ciclisti scambiano erroneamente per un problema alla serie sterzo. La comprensione di questa peculiarità è fondamentale per evitare diagnosi errate e frustrazioni inutili.
Regolazione della Convergenza: Precisione nel Dettaglio
Per l'aggancio al corpo freno, i cantilever sfruttano un sistema con bussola forata, dado e rondelle, progettato specificamente per la regolazione della convergenza. Osservando attentamente i componenti, è possibile notare il profilo convesso del portapattino che si abbina a una rondella concava. Sebbene questa configurazione sia funzionale, la mia preferenza personale va agli impianti che utilizzano tacchette per V-brake. Il motivo risiede nel sistema a coppie di rondelle concave e convesse, che consente una regolazione più fine e ottimale dell'angolo di contatto del pattino con il cerchio.
La perdita di dati dovuta al malfunzionamento di schede di memoria ha purtroppo ritardato la pubblicazione di numerosi articoli, inclusi quelli che avrebbero dovuto illustrare con maggiore dettaglio questi aspetti. Di fronte all'alternativa tra prolungare ulteriormente l'attesa per reperire nuove biciclette su cui effettuare le riprese o utilizzare materiale reperito online, ho optato per la seconda soluzione per garantire una tempestiva condivisione delle informazioni.
Posizionamento dei Corpi Freno: Oltre la Parallela
La "bibbia blu" di Park Tool, un riferimento autorevole nel settore, suggerisce un'installazione dei corpi freno in una posizione parallela tra loro. Pur riconoscendo la semplicità di questo approccio e i risultati spesso soddisfacenti che esso garantisce, la mia esperienza mi porta a dissentire da questa indicazione. Ho scoperto, attraverso prove ripetute, che una leggera divergenza nell'angolazione dei corpi freno può condurre a risultati ancora superiori.
Questa divergenza comporta una minima perdita di prontezza nella fase iniziale dell'azione frenante, ma si traduce in un guadagno significativo nella frenata complessiva, abbreviando gli spazi di arresto. Le biciclette moderne, dotate di gomme strette e con una ridotta impronta a terra, beneficiano di un funzionamento meno brusco nella prima fase di frenata. Un intervento troppo repentino può risultare pericoloso, specialmente in condizioni di fondo stradale viscido. È importante sottolineare che questa considerazione è influenzata dal mio stile di guida; altri ciclisti potrebbero preferire una risposta più immediata e decisa.
Ottenere l'Angolo Desiderato: Il Ruolo del Cavo di Collegamento
La sfida principale nell'ottenere l'angolo di divergenza desiderato risiede nella regolazione della lunghezza del cavo di collegamento tra i due corpi freno. Questa operazione introduce ulteriori complicazioni tecniche. I cantilever a tiraggio centrale, sebbene richiedano una regolazione più meticolosa, offrono in genere una frenata superiore rispetto a quelli che utilizzano un cavo freno e un ponticello, i quali si montano più rapidamente ma con prestazioni inferiori.
La domanda cruciale diventa: quale deve essere la lunghezza del cavo freno? Quanto cavo è necessario dal centro del ponticello al fermo? La risposta è: esattamente la stessa lunghezza dall'altro lato, quello fisso. La guaina funge da riferimento, e basta portarla a battuta sul corpo freno. Un ulteriore riferimento è rappresentato dalla linea presente sul bottone centrale, che deve essere considerata per determinare l'angolo assunto dai bracci del freno.
Il ponticello, solitamente fornito con i freni, è stato progettato dal produttore per avere una lunghezza specifica. Qualora fosse necessario sostituirlo o non fosse disponibile, è facilmente reperibile come ricambio in diverse misure. Tuttavia, stabilire a priori quale sia la misura corretta è un'impresa ardua. L'ideale sarebbe consultare il sito del produttore, qualora fornisca queste informazioni. In alternativa, come spesso accade, è consigliabile acquistare tutte le misure disponibili, dato il loro costo esiguo, e procedere per tentativi.
Osservando l'immagine, le linee rosse indicano la direzione assunta dai bracci dei cantilever. La configurazione raffigurata è quella di un impianto posteriore. È possibile invertire il montaggio, orientando i corpi freno in modo che convergano verso l'alto anziché verso il basso. Basandomi sulla mia esperienza, questo secondo sistema aumenta la potenza frenante ma incrementa anche il rischio di bloccaggio della ruota, un effetto che personalmente preferisco evitare. Per questo motivo, anche al posteriore, prediligo una regolazione con convergenza verso il basso.
Regolazione delle Tacchette: Contatto Ottimale con il Cerchio

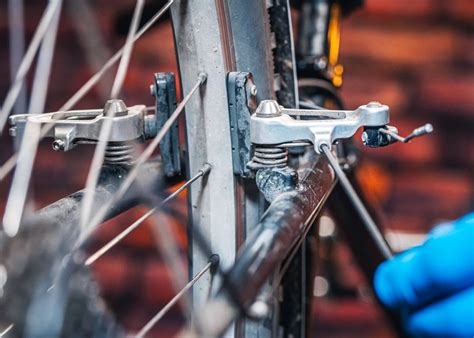

La fase successiva consiste nella regolazione delle tacchette, assicurandosi che entrino in contatto con il cerchio sfruttando l'intera superficie del pattino. La modalità di regolazione di questo allineamento dipende dal tipo di tacchetta e dal sistema di fissaggio della stessa al corpo freno.
Utilizzando una chiave poligonale, è necessario allentare leggermente il dado di fermo e, contemporaneamente, spingere il freno contro la pista frenante. È possibile, in un'unica operazione, regolare sia l'incidenza verticale che la convergenza, sfruttando una molla che agisce da spessore attorno alla tacchetta. Questo meccanismo è simile a quello osservato nei freni caliper e visibile nelle immagini di riferimento. Una volta regolate le tacchette, non resta che agganciare il cavo freno per completare l'installazione.
Cantilever a Tiraggio Centrale: Sfide e Soluzioni
La procedura di installazione si fa più laboriosa nel caso di cantilever a tiraggio centrale. Sebbene non disponga di immagini dettagliate di un modello specifico che ho utilizzato in passato, il sistema di fissaggio è generalmente analogo: il bullone centrale presenta un foro in cui inserire il cavo, che viene poi trattenuto da un dado avvitato posteriormente. L'ingaggio anteriore non serve per avvitare, ma solo per mantenere fermo il componente mentre si stringe il bullone.
Non è possibile fornire una tabella universale con le diverse misure di lunghezza del cavo di collegamento, poiché queste variano a seconda dell'impianto frenante specifico. Tuttavia, come indicazione generale, la lunghezza del cavetto compresa tra il punto di innesto sul corpo freno e il contatto con il triangolo superiore, che ha fornito i risultati migliori nella mia esperienza, si aggira tra i 12 e i 13 cm.
Il processo prevede il collegamento dei due corpi freno, calcolando la lunghezza del cavo come indicato sopra, il passaggio del cavo freno principale attraverso il triangolo centrale di fermo e il suo fissaggio in tensione.
Tensione delle Molle: Un Fattore Critico per le Prestazioni
Un altro elemento cruciale per il corretto funzionamento dei freni cantilever è la tensione delle molle. La maggior parte degli impianti prevede una vite di regolazione, simile a quella dei V-brake, che opera secondo lo stesso principio: avvitando la vite, la molla riceve maggiore tensione.
L'operazione è relativamente semplice nei cantilever a tiraggio centrale, eliminando il caratteristico ritardo di risposta presente nei V-brake tra un braccio e l'altro. Purtroppo, impianti di bassa gamma, anche se presentano marchi blasonati, spesso dispongono della vite di tensione su un solo lato. In questi casi, si possono adottare diverse soluzioni: si può scegliere di agganciare la molla a un foro diverso da quello centrale (sul lato privo di registro), oppure, se la tacchetta è del tipo classico con perno non filettato, montarla più vicina o lontana dal cerchio, a seconda delle necessità. È anche possibile combinare queste opzioni.
Tuttavia, è indubbio che questa situazione richieda un dispendio di tempo considerevole in prove e tarature, e le prestazioni frenanti di questi impianti raramente raggiungono un livello ottimale. L'indicazione "less tension" nell'immagine non si riferisce a una totale assenza di tensione, ma alla posizione classica in cui la molla lavora grazie alla tensione derivante dall'aggancio al telaio. La seconda posizione consente di aggiungere ulteriore tensione.
Questo sistema di regolazione delle molle è sconsigliabile, tranne nel caso di telai che presentano un solo foro per l'innesto della molla anziché i canonici tre. In tutti i casi in cui ho incontrato impianti dotati di questo sistema, il guscio esterno che alloggia la molla era realizzato in plastica, materiale poco robusto e incline a danneggiarsi.
REGOLARE UN FRENO V-BRAKE
Convergenza dei Pattini: Il Tocco Finale
Una volta stabilita la centratura, la distanza e la tensione delle molle, si procede alla convergenza dei pattini. Esistono regolatori che consentono di ovviare rapidamente al problema di una insufficiente tensione del cavo di collegamento. Se il cavo viene lasciato allentato, anche se appare teso, la prima parte dell'escursione della leva non servirà a frenare, ma a tendere il cavetto di collegamento. Il risultato è una risposta morbida della leva, priva di un'immediata azione frenante, che si attiverà solo successivamente.
A seconda del tipo di impianto, è possibile utilizzare un cavo freno da MTB o un cavo del cambio per realizzare il cavetto di collegamento, specialmente negli impianti a tiraggio centrale. Se l'impianto è di buona qualità, ben montato e regolato con cura, vi assicuro che garantirà prestazioni soddisfacenti.
Il mio intento era di dedicare il prossimo articolo ai freni centerpull, un sistema ibrido tra caliper e cantilever per quanto riguarda il montaggio. Purtroppo, le immagini relative a questo argomento sono andate perdute insieme a quelle sui freni a disco meccanici. Attualmente, non sono certo su come procedere né su quando potrò reperire le biciclette necessarie per ricostruire la sequenza di immagini e fornire un articolo completo su questo argomento.
La passione per la bicicletta e la sua meccanica, libera da dogmi e pregiudizi, è ciò che mi spinge a condividere le mie conoscenze. La ricerca della felicità sui pedali è il motore di questo blog, e ogni contributo, anche un semplice commento o un "Mi piace", è apprezzato e contribuisce a sostenere questo progetto.
