Caratteristiche dei Cavi Automotive: Guida Completa per Prestazioni, Sicurezza e Affidabilità

I cavi per autoveicoli costituiscono la spina dorsale della rete di circuiti automobilistici, un elemento indispensabile dell'impianto elettrico di un veicolo, poiché trasportano la tensione necessaria ad alimentare vari dispositivi e funzioni. Senza un cablaggio adeguato, il sistema elettrico di un'automobile non potrebbe funzionare. Comprendere i vari tipi di cavi elettrici è essenziale per prestazioni, sicurezza e affidabilità ottimali. Che tu sia un appassionato di automobili, un tecnico professionista o semplicemente curioso di sapere come viene installato il cablaggio sui veicoli, conoscere i tipi di cavi è fondamentale. Questa guida completa tratterà i cavi elettrici per autoveicoli, i loro usi specifici e perché la scelta del cavo corretto è fondamentale per il funzionamento dell'impianto elettrico del tuo veicolo.

La Natura Specializzata dei Cavi per Autoveicoli

I cavi per autoveicoli, noti anche come cavi a bassa tensione, differiscono dai normali cavi domestici, i quali sono generalmente cavi in rame a singolo pistone, con un certo grado di durezza. I cavi per autoveicoli sono un tipo di cavo elettrico altamente specializzato, costruito per resistere a condizioni avverse, tra cui alte temperature, forti vibrazioni, sostanze chimiche come l'olio e persino il carburante. Sono generalmente realizzati in rame o alluminio per la loro elevatissima conduttività. L'isolamento è realizzato con materiali resistenti come PVC, GPT o polietilene reticolato ad alta temperatura, che garantiscono longevità e sicurezza.

Questi cavi variano in calibro e tipologia per usi specifici, come l'alimentazione di dispositivi elettrici convenzionali, il trasporto di correnti elevate per i cavi della batteria e i cavi dei fusibili per la protezione dei circuiti. L'importanza dei cavi per autoveicoli risiede nella loro capacità di soddisfare le diverse esigenze dei vari sistemi elettrici all'interno di un veicolo.

Tipi Comuni di Cavi per Autoveicoli

A seconda della specifica applicazione, i cavi per autoveicoli sono disponibili in diverse tipologie, che garantiscono prestazioni, affidabilità e sicurezza. Tra i più comuni troviamo:

Cavi Unipolari a Parete Sottile

Sono fili versatili, monoconduttori, utilizzati principalmente per applicazioni elettriche a bassa tensione nei veicoli. Sono flessibili e resistenti, il che li rende adatti per l'instradamento in spazi ristretti. I fili primari sono realizzati principalmente in rame o alluminio per essere buoni conduttori di corrente elettrica, con isolamento composto da materiali termoplastici come il PVC, che resiste agli agenti chimici, all'umidità e all'abrasione. Questi cavi trovano buone applicazioni nel cablaggio di componenti automobilistici, come illuminazione, interruttori e relè, dove devono funzionare in modo affidabile. Sono disponibili in una varietà di dimensioni e colori per una facile identificazione e compatibilità con diversi sistemi elettrici. Esempi includono il cavo unipolare a parete sottile da 1 mm (1 x 32/0.20, conforme a BS6862 parte 1 1971), disponibile in vari colori e lunghezze. Esistono anche cavi automobilistici unipolari 44/0.30 e 65/0.30.

Cavi Bipolari e Multipolari a Parete Sottile

Questi cavi raggruppano due o più conduttori isolati all'interno di una singola guaina esterna, semplificando il cablaggio e migliorando la protezione.

• Cavo Automatico Twin Core: disponibile in diverse sezioni (es. 2 x 1.0 mm o 2 x 2.0 mm), è un cavo a parete sottile piatto per alte temperature, prodotto in conformità con BS6862 parte 1 1971. I conduttori sono in rame semplice, con isolamento e guaina in PVC a 70°C. È disponibile in rotoli da 30 m, 50 m o 100 m.
• Cavo a 3 Conduttori per Autoveicoli a Parete Sottile: un esempio è il cavo a parete sottile piatto 3 x 1.0 mm per alte temperature, conforme a BS6862 Parte 1 1971, con conduttori in rame semplice e isolamento/guaina in PVC a 70°C, disponibile in rotoli da 30 m e 100 m.
• Cavi a 5 e 7 Conduttori: per applicazioni più complesse, esistono cavi a 5 conduttori per autoveicoli (anche in versione a parete sottile) e cavi a 7 conduttori per carichi leggeri. Un esempio specifico è il cavo di cablaggio per rimorchio a parete sottile a 7 conduttori (6 x 1.0 e 1 x 2.0), con un'anima pesante inclusa per la terra (2.0 mm). L'anima è prodotta secondo ISO 6722: 2006 (Classe B) 105C, i conduttori sono in rame semplice e la guaina in PVC a 70C, disponibile in rotolo da 30 m.

Cavi per Batterie

Questi cavi sono progettati per sostenere correnti elevate per trasferire energia dalla batteria ai componenti elettrici del veicolo. Sono spesso forniti intestati con capocorda, protetti da guaina termorestringente. Sono disponibili in varie sezioni (es. da 6 a 70 mm2) e sono adatti per collegare batterie, verricello, stacca batteria, collegamenti a massa o terra.

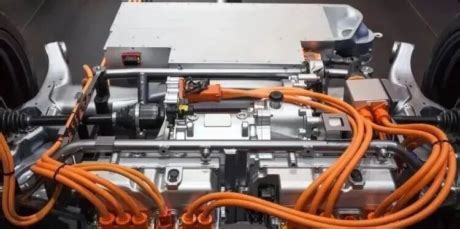

Cavi HV (High Voltage) per Veicoli Elettrici

La tecnologia delle auto elettriche non riguarda solo le componentistiche del motore, delle batterie e dei convertitori di potenza. Altri elementi, estremamente importanti, operano “dietro le quinte” e contribuiscono in maniera determinante al funzionamento ottimale dell’intero sistema. I cavi di alta tensione usati per la mobilità elettrica sono studiati e progettati con estrema attenzione e precisione.

I cavi HV, costruiti e testati secondo le norme ISO 19642 (in particolare la 19642-2 e la 19642-9), sono adatti per la maggior parte dei collegamenti all’interno del veicolo. Possono essere trovati come collegamento:

• tra la batteria e il PDU (Power Distribution Unit)
• tra il PDU e il MCU (Motor Control Unit), dove è contenuto l’azionamento
• e tra l’azionamento e il motore elettrico.

Come tutti i cavi per servomotori, dove le tensioni e i disturbi in frequenza sono importanti, i cavi HV devono avere un ottimo isolamento fino a tensioni di 1500 Vdc ed una schermatura ottimale dai disturbi elettromagnetici, per evitare di generare disturbi elettrici sui componenti vicini.

Il collegamento in ambito automotive tra azionamento e motore con cavi HV, rispetto alla maggior parte dei collegamenti di servomotori in automazione, viene sempre effettuato con cavi mono-conduttore, per le grosse sezioni impiegate e per soddisfare le esigenze di flessibilità che in queste applicazioni sono estremamente importanti.

La struttura “tipica” di un cavo HV è composta da:

• Conduttore: in rame nudo multifilare e flessibile, con ridotta resistenza elettrica.
• Isolamento: in due possibili versioni:
  • Thin Wall: spessore sottile di isolamento, molto importante per riuscire ad entrare nei connettori di nuova generazione, per il passaggio attraverso spazi stretti e per rendere il cavo meno ingombrante e pesante.
  • Thick Wall: spessore “standard” di isolamento per aumentare la resistenza meccanica.
• Schermatura: preferibilmente con doppia schermatura in calza di rame e foglio di alluminio per ridurre al massimo i disturbi elettromagnetici (EMC).
• Guaina esterna: resistente alle alte temperature come da classifica ISO 19642-1; tipicamente di classe D/T4 (Temperatura max. 150 °C) o F/T6 (Temperatura max. 200 °C).
• Colorazione della guaina esterna: arancione.

Esempi di cavi HV secondo denominazione DIN 76722:

• Cavo HV classe D o T4 (FHLR4GCB13X):
  • FHL: cavo per automotive “High Voltage”
  • R: spessori di isolamento ridotti (“thin wall”)
  • 4G: isolamento in gomma
  • C: schermatura in calza di rame
  • B: schermatura in fogli di alluminio
  • 13X: guaina in materiale reticolato. La guaina in materiale reticolato rende il cavo particolarmente resistente meccanicamente, elastico e permette di arrivare a temperature fino a 150 °C come da test per la classe T4 della normativa ISO 19642. L’isolamento del conduttore in gomma gli permette di raggiungere portate di corrente elevate e tensioni fino a 1500 Vdc.
• Cavo HV classe F o T6 (FHLR2GCB2G):
  • FHL: cavo per automotive “High Voltage”
  • R: spessori di isolamento ridotti (“thin wall”)
  • 2G: isolamento in gomma siliconica
  • C: schermatura in calza di rame
  • B: schermatura in fogli di alluminio
  • 2G: guaina in gomma siliconica. Grazie alla guaina ed isolamento in silicone, il cavo è estremamente flessibile, permettendogli di entrare anche negli spazi più stretti del veicolo. Inoltre, essendo il silicone un materiale molto resistente alle alte temperature, riesce ad ottenere secondo la ISO 19642 la classe T6 per temperature fino a 200 °C. L’isolamento in silicone gli permette di raggiungere portate di corrente elevate e tensioni fino a 1500 Vdc.

Normative e Standard di Riferimento

Gli standard per il cablaggio automobilistico vengono stabiliti per garantire sicurezza, affidabilità e compatibilità del sistema. Questi standard riguardano l'isolamento dei cavi, il materiale del conduttore, la tensione nominale e la resistenza alla temperatura.

ISO 6722 e ISO 19642

Per il settore automotive, la ISO 6722 è stata per molto tempo la normativa di riferimento per quanto riguarda il cablaggio generale dei veicoli su strada, sia automobili private che veicoli pubblici/industriali. Dal 2023, è stata ritirata e sostituita con la ISO 19642, attualmente valida con ancora dei riferimenti alla ISO 6722.

Questa norma tratta il cablaggio per le varie applicazioni a bordo del veicolo, dall’alimentazione alla comunicazione. In particolare, per la parte di potenza bisogna distinguere due macro-applicazioni in base alla tensione di esercizio:

• Bassa tensione: cavi con isolamento per tensioni di 30 Vac o 60 Vdc (tensioni presenti anche nei veicoli a combustione per il collegamento della batteria).
• Alta tensione (HV): riguarda cavi con isolamento 600/1000 Vac o 900/1500 Vdc.

La norma ISO 19642 classifica i cavi in base alla temperatura massima raggiungibile. Tale classe identifica una soglia di temperatura e per ottenere una classe specifica, il cavo deve superare dei test obbligatori molto rigorosi. Si tratta di test elettrici e meccanici, ma anche ambientali come la resistenza al calore (test fino a 3000 h ad alta temperatura), al freddo e alle sostanze chimiche.

SAE J1128

La norma SAE J1128 è essenziale in Nord America, in quanto riguarda i cavi per uso automobilistico per l'alimentazione primaria a bassa tensione.

Impatto sulla Sicurezza e le Prestazioni

Le normative standardizzate sui cablaggi automobilistici riguardano la sicurezza e le prestazioni. Queste normative sono stabilite per garantire l'affidabilità dei sistemi di cablaggio in base alle diverse condizioni ambientali, che possono variare da temperature estremamente basse a temperature elevate, da vibrazioni a umidità, da agenti chimici a qualsiasi altro ambiente.

Dal punto di vista della sicurezza, l'adesione a standard come ISO o DIN contribuisce a ridurre il rischio di incendi elettrici, guasti di sistema o cortocircuiti. Idealmente, i richiami di veicoli correlati a problemi elettrici potrebbero essere evitati in circa il 70% dei casi mediante una corretta implementazione degli standard di cablaggio.

Dal punto di vista delle prestazioni, i sistemi di cablaggio standardizzati migliorano l'efficienza energetica e riducono il peso del veicolo. Ad esempio, l'utilizzo di cavi leggeri conformi agli standard FLRY può ridurre il peso del veicolo di circa il 5%, contribuendo così al miglioramento dell'efficienza del carburante e alla riduzione delle emissioni.

Test standardizzati, come test di invecchiamento termico, test di resistenza alla tensione, test di abrasione e così via, contribuiscono ulteriormente a garantire le prestazioni dei cavi.

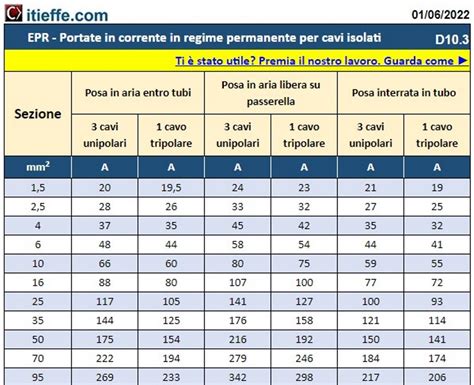

Classificazione dei Cavi per Resistenza Termica: T2 e T3

I cavi automotive di tipo T2 e T3 si differenziano principalmente per le loro specifiche tecniche, l’isolamento e l’applicazione in ambito automobilistico. Il cavo T3 a parità di sezione può portare più corrente rispetto a un cavo T2.

Cavi T2 (Classe T2)

• Materiale dell’isolamento: Generalmente in PVC di bassa qualità o materiali termoplastici.
• Resistenza termica: Fino a 105°C.
• Flessibilità: Moderata, adatta per impieghi generali nei veicoli.
• Applicazioni: Utilizzati per cablaggi di sistemi elettrici standard, come illuminazione, non adatti per elevate vibrazioni.

Cavi T3 (Classe T3)

• Materiale dell’isolamento: In materiali più avanzati, PVC di alta qualità o polietilene reticolato o elastomeri speciali.
• Resistenza termica: Fino a 125°C, con maggiore resistenza alle alte temperature e alle condizioni gravose.
• Flessibilità: Più alta rispetto ai cavi T2.
• Motivazioni tecniche per una maggiore portata di corrente:
  1. Migliore isolamento termico: Il T3 utilizza materiali avanzati che resistono a temperature più elevate (125°C contro i 105°C del T2). Questo consente al cavo di dissipare meglio il calore senza compromettere l’isolamento.
  2. Minore resistenza elettrica: I cavi T3 usano conduttori con trattamenti speciali che riducono la resistenza elettrica e, quindi, le perdite di energia sotto forma di calore.
  3. Maggiore capacità di dissipazione: La resistenza termica inferiore dei materiali isolanti del T3 consente una migliore gestione del calore, permettendo di lavorare con correnti più elevate senza superare la temperatura limite.

Applicazioni dei Cavi per Autoveicoli

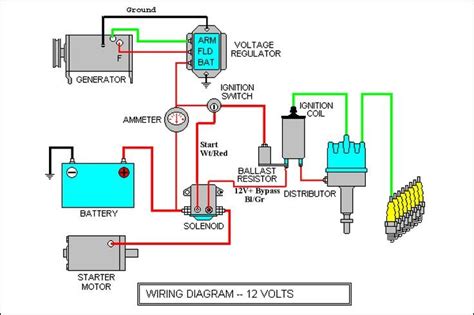

I cavi per autoveicoli vengono impiegati in migliaia di applicazioni all'interno dei veicoli per garantire il funzionamento efficiente e affidabile dei sistemi elettrici.

• Sistema di illuminazione: Alimentazione di fari, fanali posteriori e luci interne, che forniscono illuminazione e protezione dagli agenti atmosferici.
• Unità essenziali: Alimentazione di sistemi di accensione, motorini di avviamento, alternatori e altri, garantendo il corretto funzionamento del veicolo e diventando un processo secondario per il motore.
• Sistemi di regolazione moderni: Collegamento di reti di infotainment, navigazione e diagnosi, per migliorarne la praticità e la funzionalità.
• Sistemi di alimentazione, HVAC e sicurezza: Alimentazione di riscaldamento, ventilazione e condizionamento dell'aria (HVAC) e sistemi di sicurezza come airbag e ABS (sistema frenante antibloccaggio).

Selezione e Installazione Sicura dei Cavi

Un cablaggio automobilistico sicuro deve essere eseguito in modo da garantire sicurezza, durata e prestazioni ottimali del sistema.

Criteri di Selezione

• Calibro del filo (AWG): Selezionare il calibro del filo in base al carico di corrente e alla lunghezza totale del circuito. Per sistemi più grandi, come i motorini di avviamento, si utilizzano fili più spessi (calibri più bassi), mentre per circuiti a basso amperaggio, come i sensori, si scelgono cavi di calibro maggiore.
• Materiale conduttore: È possibile scegliere tra conduttori in rame e alluminio, con il rame preferito per la sua eccellente conduttività e flessibilità. I cavi in rame stagnato a treccia rotonda sono un esempio.
• Tipo di isolamento: L'isolamento deve essere in grado di resistere a condizioni operative particolari, come alte temperature o esposizione a sostanze chimiche.
  • Cavi in PVC per autoveicoli: sono durevoli, isolati in PVC, il che li rende resistenti all'umidità, agli agenti chimici e all'abrasione, consentendo loro di funzionare bene in ambienti difficili. Sono economici e disponibili in vari calibri e colori.
  • Cavi reticolati per autoveicoli: tipicamente realizzati con materiali come il polietilene reticolato (XLPE), offrono una superiore resistenza al calore (possono sopportare temperature più elevate senza degradarsi), e una notevole flessibilità, garantendo una facile installazione. Possiedono proprietà isolanti migliori rispetto al PVC. Sebbene siano quasi sempre più costosi del PVC, le loro prestazioni e affidabilità, in molti casi, giustificano ampiamente il costo iniziale, soprattutto nelle applicazioni più stressanti.

Pratiche di Cablaggio Sicuro

• Instradare i cavi in modo sicuro: Evitare che i cavi entrino in contatto con spigoli vivi, parti mobili o fonti di calore. Installare inoltre canaline, passacavi e fascette per ulteriore protezione e per mantenere i cavi in posizione, prevenendo vibrazioni e usura nel tempo. Tra gli accessori utili si trovano guaine divise e solide, e guaine intrecciate espandibili.
• Installare terminazioni e connessioni appropriate: Utilizzare connessioni crimpate con guaina termorestringente (es. restringimento 2:1, spessore 0,6 mm, temperatura di restringimento +110 °C, temperatura di lavoro -55°C +135°C, rigidità dielettrica 20 kV/mm, adatta per cavi da 16, 25, 35 mm2) per una maggiore resistenza e protezione da umidità e corrosione. Sono disponibili utensili spelafili e crimpatura, morsetti batteria in lega di Rame e Zinco e pinze semiprofessionali o professionali.
• Testare e convalidare i sistemi di cablaggio: Utilizzare strumenti diagnostici, come multimetri o tester di circuito, per verificare la continuità, la resistenza e i livelli di tensione in un impianto elettrico.
• Seguire gli standard del settore: Rispettare gli standard di cablaggio automobilistico, come quelli delineati nella norma ISO 6722 per i veicoli stradali.

Il Futuro del Cablaggio Automobilistico

Il cablaggio automobilistico del futuro è incentrato su efficienza, connettività e sostenibilità.

Materiali Leggeri e Avanzati

Per rendere i veicoli più leggeri e quindi più efficienti nel consumo di carburante, materiali leggeri come l'alluminio e i compositi avanzati stanno diventando sempre più popolari tra i produttori. I cavi in alluminio, ad esempio, sono ricercati proprio per il fatto che possono contribuire a ridurre il peso complessivo del veicolo e a migliorare l'efficienza dei consumi.

Architetture Basate su Ethernet

Le architetture basate su Ethernet semplificano la trasmissione di grandi pacchetti di dati nei veicoli moderni, principalmente elettrici e autonomi. Tali sistemi facilitano le comunicazioni ad alta velocità e bassa latenza tra sensori, controller e software.

Cablaggio Intelligente e Diagnostica Avanzata

L'integrazione del cablaggio intelligente è un'ulteriore innovazione. Utilizzando sensori integrati e strumenti diagnostici, il cablaggio intelligente monitora le prestazioni in tempo reale, prevenendo i guasti. Sono in crescita anche i sistemi di cablaggio innovativi che forniscono dati aggiornati sul funzionamento elettrico e ne rilevano i guasti, migliorando così le capacità di affidabilità e manutenzione preventiva.

Sostenibilità Ambientale

Un'altra proposta ecosostenibile prevede l'utilizzo di materiali riciclabili e processi di produzione per il cablaggio che riducono al minimo l'impatto ambientale. La sostenibilità è diventata un fattore chiave nello sviluppo dei cavi, con i produttori che optano sempre più per materiali di cablaggio riciclabili e biodegradabili per minimizzare l'impatto ambientale residuo. Questi sviluppi si allineano al più ampio impegno globale per promuovere trasporti più ecologici.

Specifiche dei Cavi nei Cablaggi Automobilistici

Le specifiche comuni per i cavi nei cablaggi per autoveicoli includono cavi con aree trasversali nominali di 0.5, 0.75, 1.0, 1.5, 2.0, 2.5, 4.0, 6.0, ecc. millimetri quadrati (le aree trasversali nominali comunemente utilizzate nelle auto giapponesi sono 0.5, 0.85, 1.25, 2.0, 2.5, 4.0, 6.0, ecc. millimetri quadrati), e ognuno di essi ha un valore di corrente di carico ammissibile, che è abbinato ai cavi utilizzati per diverse potenze.

• 0.5 mm²: adatto per lampade degli strumenti, spie luminose, luci delle portiere, luci del tetto, ecc.
• 0.75 mm²: adatto per lampade della targa, luci anteriori e posteriori, luci dei freni, ecc.
• 1.0 mm²: adatto per lampade degli indicatori di direzione, fendinebbia, ecc.
• 1.5 mm²: adatto per fari, clacson, ecc.
• 2.5-4.0 mm²: richiesti per i fili di alimentazione principali, come i fili dell'indotto del generatore, i fili del gancio, ecc.

Con l'aumento delle funzioni delle automobili e l'applicazione comune della tecnologia di controllo elettronico, ci sono sempre più parti elettriche e sempre più fili, e il cablaggio diventa più spesso e pesante. Ecco perché le automobili avanzate hanno introdotto configurazioni CAN bus che utilizzano un sistema di trasmissione multiplexato.
