Cardano con Frizione di Sicurezza: Funzionamento e Applicazioni

Nel vasto e complesso mondo della meccanica, e in particolare in quello agricolo, la trasmissione della potenza è un elemento cruciale per il corretto funzionamento di macchinari e attrezzature. Tra i sistemi più diffusi e affidabili per questo scopo, spiccano le prese di forza e gli alberi cardanici, elementi fondamentali nei sistemi di trasmissione della potenza meccanica. La loro funzione principale è trasferire energia dal motore di un veicolo o di una macchina a un’attrezzatura esterna che necessita di movimento. Questo meccanismo è particolarmente diffuso in ambito agricolo, dove la presa di forza trattore rappresenta una soluzione indispensabile per azionare diverse macchine.

L’albero cardanico, spesso chiamato semplicemente "cardano", è un organo meccanico snodabile che serve a trasmettere movimento e potenza al macchinario agricolo. Grazie al suo sistema flessibile, l'albero cardanico trattore consente di trasmettere potenza anche in presenza di disallineamenti tra motore e attrezzatura. La trasmissione cardanica sfrutta infatti il giunto cardanico, un componente in grado di garantire continuità e affidabilità nella rotazione. Con il tempo, questo sistema, basato su un principio antico (risalente addirittura al 3° secolo avanti Cristo), ha visto perfezionarsi la sua struttura, garantendo prestazioni sempre migliori.

Nell’ambito industriale e dei trasporti, le prese di forza per autocarri permettono di azionare pompe idrauliche, compressori o sistemi di sollevamento, trasformando un normale veicolo in una macchina multifunzionale. Il cardano agricolo, spesso dotato di una frizione cardano o di una frizione per cardano integrata, aumenta il livello di sicurezza, proteggendo i componenti da eventuali sovraccarichi.

Componenti dell'Albero Cardanico

L’albero cardanico è formato dai seguenti strumenti:

• Crociere: Sono gli elementi snodati a croce che permettono lo spostamento di rotazione sugli assi. I loro quattro bracci sono inseriti nei fori delle forcelle tramite cuscinetti a rullini.
• Forcelle: Si tratta di supporti fissi collegati agli elementi snodati e situate alle estremità, si collegano ai due alberi (motore e condotto).
• Protezione per albero cardanico: Un rivestimento in plastica utilizzato per coprire gli elementi rotatori e prevenire infortuni.
• Parti telescopiche: Alberi scanalati o tubi sagomati, l'uno all'interno dell'altro, che consentono all'albero di variare la sua lunghezza in base alle esigenze di collegamento.

L’albero cardanico collega la presa di potenza del trattore, in base a un’azione dinamica, con quella della macchina che deve agire, indipendentemente che la stessa sia condotta sull'attacco a tre punti o sia trainata. In entrambe le situazioni, durante il lavoro le due prese di potenza assumeranno differenti posizioni che dovranno essere seguite dall’albero cardanico appunto.

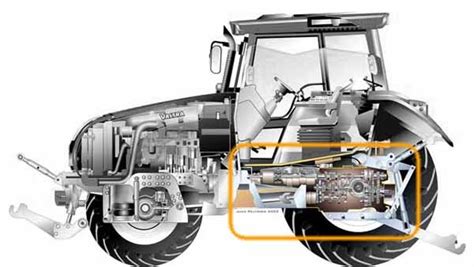

Funzionamento della Presa di Forza del Trattore

La presa di forza del trattore è un sistema che permette di trasferire la potenza del motore a un’attrezzatura esterna, tramite l’albero cardanico. Quando il trattore è in funzione, l’operatore può azionare la presa di forza trattore attraverso una leva o un comando elettrico, collegando così il motore alla trasmissione cardanica trattore.

L’albero cardanico per trattore trasmette il movimento rotatorio all’attrezzatura agricola collegata, come falciatrici, rotofalci o pompe per irrigazione. Il cardano agricolo consente la trasmissione della potenza anche quando il trattore e l’attrezzo non sono perfettamente allineati. Il giunto cardanico svolge un ruolo fondamentale in questo processo, permettendo un angolo di lavoro che mantiene efficiente il trasferimento di energia.

La presa di forza del trattore ha lo scopo di trasferire la potenza generata dal motore verso un’attrezzatura esterna. Questo sistema trasforma il trattore in una macchina polivalente, capace di alimentare diversi strumenti senza bisogno che ciascuno abbia un proprio motore. Attraverso l’albero cardanico per trattore, la presa di forza garantisce un trasferimento di energia sicuro e stabile. Gli utilizzi sono molteplici: dalla lavorazione del terreno, con aratri e fresatrici, alla fienagione con falciatrici e ranghinatori. Anche pompe, spandiconcime e generatori possono essere collegati tramite cardano agricolo.

Senza la presa di forza trattore, le aziende agricole dovrebbero dotare ogni attrezzo di un motore indipendente, con maggiori costi e complessità. La trasmissione cardanica trattore, invece, permette di ottimizzare le risorse energetiche, migliorando la produttività. In definitiva, questo sistema serve a rendere il trattore il fulcro operativo dell’azienda agricola.

Il Ruolo della Frizione di Sicurezza nel Cardano

Il cardano agricolo, spesso dotato di una frizione cardano o di una frizione per cardano integrata, aumenta il livello di sicurezza, proteggendo i componenti da eventuali sovraccarichi. La presenza di una frizione per cardano può prevenire danni dovuti a blocchi improvvisi dell’attrezzatura, salvaguardando sia il trattore che l’albero cardanico stesso. La frizione cardano o la frizione per cardano integrata costituiscono un importante sistema di protezione, evitando danni in caso di sovraccarichi meccanici. In molti casi è presente una frizione cardano o una frizione per cardano, che funge da protezione meccanica e salvaguarda sia il trattore che l’attrezzo in caso di blocchi improvvisi o eccessivo carico di lavoro.

La frizione per cardano integrata assicura una protezione aggiuntiva in caso di improvvisi sovraccarichi, riducendo il rischio di danni al sistema. Questo albero cardanico con frizione è particolarmente adatto a macchinari destinati a lavori intensivi, come falciacondizionatrici, raccoglitrici e macchine per la lavorazione del terreno. La frizione cardano può essere associata al giunto cardanico per incrementare la protezione meccanica, soprattutto in caso di utilizzo intenso. L'inclusione di una frizione cardano offre un ulteriore livello di sicurezza, impedendo danni al sistema in caso di blocchi improvvisi.

Classificazione e Riconoscimento delle Categorie di Alberi Cardanici

Gli alberi cardanici agricoli vengono classificati in categorie che identificano la loro resistenza e l’applicazione più adatta, un aspetto essenziale per garantire il corretto utilizzo. Le categorie degli alberi cardanici agricoli sono definite in base a parametri tecnici come la coppia massima trasmissibile, la lunghezza e le dimensioni dei tubi. Ogni categoria è progettata per un determinato livello di potenza, in modo da adattarsi a specifiche macchine agricole o trattori. Le categorie di potenza hanno quindi anche un valore massimo di potenza trasmessa misurata su due livelli di giri del motore (a 540 giri e 1000 giri) e partono dalla categoria numero 1 fino ad arrivare alla 8 con potenze crescenti.

Per riconoscere la categoria, è necessario osservare le dimensioni dell’albero, il tipo di giunto cardanico e i valori di coppia indicati dal produttore. La trasmissione cardanica trattore deve essere scelta in funzione della potenza richiesta dall’attrezzatura collegata. Utilizzare un albero cardanico sottodimensionato potrebbe portare a usura precoce o rotture, mentre un modello sovradimensionato risulterebbe meno efficiente e più costoso. Il cardano agricolo, dotato eventualmente di frizione cardano, è quindi classificato con criteri precisi che garantiscono sicurezza ed efficienza.

Le categorie dell'albero cardanico si distinguono in base alla potenza del trattore associato. Con tale potenza poi variano anche le misure degli alberi cardanici, nonché le dimensioni dei componenti, in particolare delle crociere. Proprio per tale ragione, i primi elementi fondamentali per classificare la categoria di un albero cardanico agricolo sono l'altezza e le dimensioni di cuscinetto. L’altezza della crociera andrà sempre misurata dalla faccia di un cuscinetto alla opposta. Il diametro del cuscinetto, invece, viene considerato senza considerazione della guarnizione esterna e del suo spessore. Prima di acquistare un albero cardanico, bisogna sapere con precisione la potenza del motore a cui sarà collegato, questo al fine di scegliere la corretta categoria.

Sapere come si riconosce la categoria di un albero cardanico significa effettuare una scelta consapevole, indispensabile per la durata e l’efficienza del sistema.

Modelli Specifici: Albero Cardanico T4 e T6

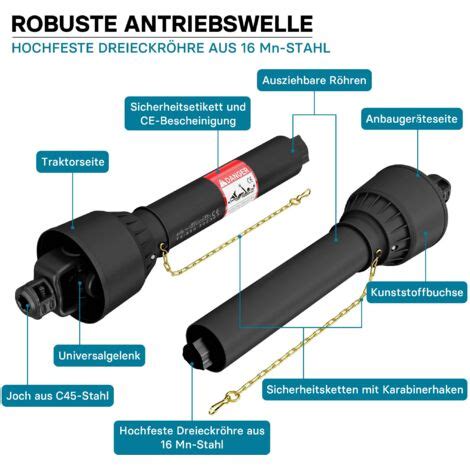

Tra i modelli disponibili, un esempio significativo è rappresentato dall’albero cardanico T6, progettato per applicazioni agricole che richiedono resistenza e continuità. Questo albero cardanico per trattore è dotato di giunto cardanico con lunghezza compresa tra 1200 e 1320 mm, coppia massima di 830 Nm e velocità di rotazione di 540 rpm. Con una capacità di trasmissione pari a 74 kW (100 CV), rappresenta una soluzione adeguata per trattori potenti e macchine agricole di grandi dimensioni. La presenza di una frizione per cardano integrata assicura una protezione aggiuntiva in caso di improvvisi sovraccarichi, riducendo il rischio di danni al sistema. Questo albero cardanico con frizione è particolarmente adatto a macchinari destinati a lavori intensivi, come falciacondizionatrici, raccoglitrici e macchine per la lavorazione del terreno. L’elevata robustezza della trasmissione cardanica trattore T6 garantisce affidabilità anche in condizioni operative difficili. La scelta di un albero cardanico agricolo di questo livello è importante per ottimizzare il lavoro quotidiano. Le sue caratteristiche permettono un trasferimento di potenza sicuro ed efficiente, assicurando che il trattore e l’attrezzatura collegata possano operare in perfetta sinergia.

Oltre ai modelli di grandi dimensioni, un prodotto molto utilizzato è l’albero cardanico T4, progettato per trattori di media potenza e per applicazioni agricole quotidiane. La sua capacità di trasmissione raggiunge 40 kW (55 CV), rendendolo ideale per macchinari agricoli come seminatrici, spandiconcime e attrezzi di media grandezza. La struttura compatta dell’albero cardanico T4 ne facilita l’utilizzo e l’adattamento a vari contesti. L’inclusione di una frizione cardano offre un ulteriore livello di sicurezza, impedendo danni al sistema in caso di blocchi improvvisi. Questo modello rappresenta una soluzione affidabile e versatile, pensata per chi necessita di un collegamento sicuro ma non deve gestire carichi eccessivamente elevati. La trasmissione cardanica trattore T4 risponde bene alle esigenze delle aziende agricole di piccole e medie dimensioni, dove efficienza e resistenza sono requisiti essenziali. Scegliere un albero cardanico con frizione di questa categoria significa assicurarsi un funzionamento duraturo e senza problemi.

Campi di Applicazione di Prese di Forza e Alberi Cardanici

Le prese di forza e gli alberi cardanici trovano applicazione in numerosi contesti pratici. In agricoltura, la presa di forza trattore è essenziale per azionare attrezzature come fresatrici, falciatrici, aratri, seminatrici e pompe. L’albero cardanico trattore trasferisce l’energia necessaria a questi macchinari, garantendo un funzionamento stabile anche in condizioni di terreno difficili. Grazie al giunto cardanico, il collegamento rimane affidabile anche in presenza di angolazioni o disallineamenti.

Nel settore industriale e dei trasporti, le prese di forza per autocarri vengono impiegate per azionare pompe idrauliche, betoniere, sistemi di sollevamento e attrezzature speciali. L’utilizzo di un cardano agricolo o industriale consente di adattare il movimento del motore alle esigenze operative più specifiche.

In generale, la trasmissione cardanica trattore e autocarro è sinonimo di efficienza e versatilità. La possibilità di collegare diverse attrezzature a un’unica fonte di energia rappresenta un vantaggio economico e pratico. Senza questi componenti, sarebbe necessario dotare ogni macchina di un proprio motore, con conseguente aumento dei costi e complessità.

Di solito vengono usati per trasmettere il movimento in posizione fissa in modo da utilizzare falciatrici, trinciaerba, frese agricole, botti irroranti, trinciasarmenti e molto altro.

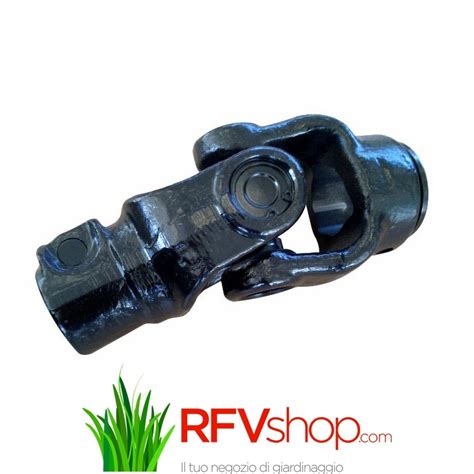

Tipologie di Giunto Cardanico: Semplice, Doppio e Omocinetico

Il giunto cardanico è un organo meccanico che permette la trasmissione del moto rotatorio tra due alberi non allineati. Nel settore agricolo, le macchine operano in condizioni complesse, tra terreni irregolari, pendenze e continui cambi di assetto. Esistono diverse tipologie di giunto cardanico, progettate per rispondere a esigenze specifiche.

• Giunto Cardanico Semplice: È la versione più tradizionale e diffusa. Viene utilizzato quando gli angoli di lavoro sono contenuti e le variazioni di velocità non incidono sulle prestazioni della macchina. È apprezzato per la sua semplicità costruttiva e per l’elevata affidabilità. Nelle trinciatrici, nelle falciatrici e trinciastocchi, ad esempio, il giunto cardanico semplice rappresenta spesso una soluzione efficace. Queste macchine lavorano generalmente con angoli di trasmissione moderati e richiedono affidabilità, robustezza e facilità di manutenzione.
• Giunto Cardanico Doppio: È composto da due giunti semplici collegati tra loro. Questa configurazione consente di compensare le variazioni di velocità tipiche del giunto singolo, garantendo una rotazione più uniforme anche con angoli elevati. È molto utilizzato nelle applicazioni agricole più complesse. Nelle fresatrici e negli erpici rotanti, il giunto cardanico doppio è particolarmente indicato. Durante la lavorazione del terreno, infatti, queste macchine possono trovarsi a operare con inclinazioni variabili e sollecitazioni importanti.
• Giunto Cardanico Omocinetico: Questa tipologia assicura una trasmissione del moto perfettamente uniforme, indipendentemente dall’angolo di lavoro. Il giunto cardanico omocinetico è ideale per macchine che richiedono precisione, stabilità e riduzione delle vibrazioni, soprattutto a velocità elevate. In alcune applicazioni evolute di trinciatrici laterali, falciatrici rotanti, fresatrici ed erpici rotanti, soprattutto quando si lavora a velocità elevate o su terreni irregolari, il giunto omocinetico consente di ottimizzare le prestazioni.

Il giunto cardanico consente la trasmissione di potenza tra due alberi che non si trovano sullo stesso asse. È molto diffuso nei trattori e nelle macchine agricole, dove garantisce la continuità del movimento anche con angolazioni variabili. Tuttavia, la velocità angolare può variare durante la rotazione, causando leggere oscillazioni. Il giunto omocinetico, invece, permette la trasmissione del movimento mantenendo una velocità costante indipendentemente dall’angolo. Questo lo rende ideale in applicazioni dove la regolarità è prioritaria, come nel settore automobilistico. L’albero cardanico trattore utilizza tipicamente giunti cardanici, perché la robustezza e la semplicità di questo sistema si adattano meglio all’agricoltura.

Comprendere la differenza tra i due sistemi è essenziale per scegliere la trasmissione più adatta, garantendo un equilibrio tra funzionalità, affidabilità e costo di manutenzione.

Come Scegliere l'Albero Cardanico Più Adatto

La scelta del giusto modello è indispensabile per eseguire correttamente i lavori e dovrà essere effettuata in base all’utilizzo. I criteri principali per scegliere l'albero cardanico sono:

• Potenza del macchinario: Come già accennato, la categoria dell'albero cardanico è direttamente correlata alla potenza che può trasmettere. Nel caso in cui la potenza da tollerare non sia compatibile con la categoria, sarà inevitabile la rottura del giunto cardanico.
• Tipologia di attacco: Le estremità dell'albero devono essere compatibili con la presa di forza del trattore e con l'attrezzatura da collegare. L’albero cardanico per trattore è dotato di un’estremità che si innesta direttamente nella presa di forza del veicolo. Questo attacco avviene tramite un giunto dentato standardizzato, generalmente con profilo a 6 o 20 scanalature, così da garantire compatibilità universale con la maggior parte delle macchine. L’altra estremità del cardano agricolo viene collegata all’attrezzatura agricola, che può essere una falciatrice, una pompa, uno spandiconcime o una seminatrice. Questo attacco avviene attraverso un sistema simile, con giunto cardanico compatibile che assicura la trasmissione del movimento rotatorio.
• Lunghezza totale del cardano: È fondamentale che la lunghezza dell'albero sia adeguata sia per la massima estensione che per la minima compressione, per evitare sollecitazioni eccessive o distacco. Per avere un quadro completo del funzionamento del giunto cardanico è bene sapere anche la potenza adatta con cui dimensionarlo in vista dell'utilizzo che vogliamo farne. Dopodiché, è bene verificare la lunghezza corretta del cardano, soprattutto se lo stai montando per la prima volta, oppure se è stato cambiato il modello del trattore o il tipo di attrezzo. In lunghezza massima le protezioni centrali siano sempre coperte tra loro. In lunghezza minima le protezioni si devono sovrapporre, lasciando un gioco minimo di 10 - 20 millimetri in qualsiasi condizione di lavoro.

In base a tutto quanto sopra rappresentato, scegliere l’albero cardanico migliore tra le varie tipologie (albero cardanico a doppio snodo, albero cardanico con limitatore a nottolini, albero cardanico con bullone di sicurezza, albero cardanico con ruota libera, albero cardanico con frizione, alberi con doppio cardano) sarà decisamente semplice.

Manutenzione e Sicurezza del Giunto Cardanico

Per avere un quadro completo del funzionamento del giunto cardanico è bene sapere anche la potenza adatta con cui dimensionarlo in vista dell'utilizzo che vogliamo farne. Per fornire la giusta manutenzione al pezzo è necessario il periodico smontaggio del giunto cardanico in modo da effettuare con comodità e nella maniera corretta tutte le operazioni.

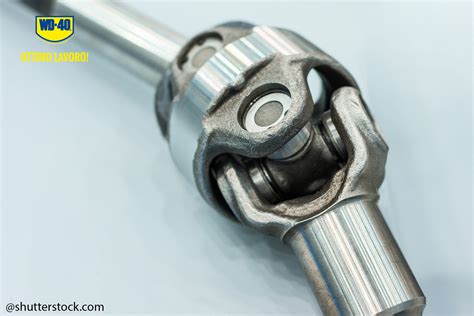

Una volta sconnesso il giunto dalla presa di potenza del motore e dalla sua appendice, possiamo posizionarlo sul banco da lavoro, ed iniziare sfilando tutti gli anelli di sicurezza della crociera ovvero il corpo centrale dell'albero cardanico. Una volta effettuata questa operazione con l'ausilio della pressa da banco si può estrarre la boccola centrale. Si dovrà avere cura di fissare nella morsa da banco il giunto nella parte interessata del corpo centrale, e a quel punto con l'aiuto di un martelletto e degli stracci di protezione andare ad alleggerire il blocco centrale per prepararlo all'estrazione. Fatta questa operazione, capire come montare un giunto cardanico non sarà difficile perché basterà seguire il procedimento inverso.

Se si necessita di agganciare un nuovo cardano, è bene pensare alla sua manutenzione, onde evitare che sia necessario sostituirlo entro tempi brevi: due elementi di manutenzione fondamentali sono l’inclinazione del giunto cardanico e la sua lubrificazione. La lubrificazione si esegue pompando il grasso negli appositi ingrassatori situati sugli snodi, detti crociere, al fine di facilitare il movimento rotatorio interno ed evitare sforzi, frizioni e contatti che potrebbero causare l’usura del prodotto. Affinché questo strumento possa durare il più possibile è molto importante valutare la sua inclinazione, al fine di usare le sue funzioni nel modo più corretto.

Dal punto di vista della sicurezza, è importante ricordare che il giunto cardanico deve sempre essere dotato di carter protettivi integri. Questi dispositivi riducono il rischio di incidenti e garantiscono un utilizzo sicuro anche in condizioni di lavoro intensive. Inoltre, non utilizzare mai un giunto cardanico se la protezione in plastica è danneggiata o assente. Non aspettare che il cardano si blocchi o inizi a emettere rumori metallici sospetti. La longevità della tua attrezzatura agricola dipende dalla qualità della sua trasmissione. Un giunto cardanico trascurato non solo compromette il lavoro, ma può causare danni costosi alla presa di forza del tuo trattore.

Il collegamento deve essere sempre completato con il montaggio delle protezioni di sicurezza, come i carter copri-cardano, per ridurre il rischio di incidenti. La penultima fase consiste nell’agganciare separatamente le catenelle delle protezioni sia al trattore che all’attrezzo, individuando un punto fisso e comodo da raggiungere e facendo attenzione che la catenella non sia tirata e non si impigli sulle forcelle del cardano durante la rotazione. Le catenelle sono importanti ai fini della sicurezza, perché impediscono alle protezioni di girare insieme al cardano durante il lavoro, ponendo così rimedio a pericolosissimi attorcigliamenti di indumenti. Un tale incidente avrebbe conseguenze gravissime. Le catenelle, anche se montate bene, si possono rompere perché si “grippa” la boccola in plastica tra la protezione e la forcella, a causa della mancanza di ingrassaggio.

Sapere dove si attacca il cardano è quindi essenziale non solo per garantire l’efficienza della trasmissione cardanica trattore, ma anche per lavorare in condizioni di piena sicurezza.
