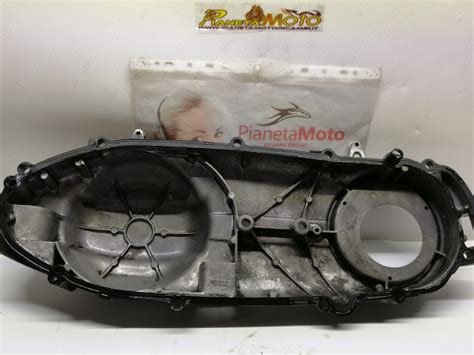

Il carter frizione, in particolare quello del Honda Silver Wing 400, è un componente fondamentale nel sistema di trasmissione di scooter e moto, svolgendo un ruolo cruciale nella protezione degli elementi interni e nel buon funzionamento del veicolo. Questo articolo offre un'analisi dettagliata del carter frizione e della trasmissione del Silver Wing 400 e del suo successore, l'SW-T400, evidenziando le differenze, le similitudini e le procedure di manutenzione.
Il Ruolo del Carter Frizione nella Trasmissione
Il carter frizione è la copertura protettiva esterna che racchiude e protegge la frizione e altri componenti della trasmissione, come il variatore e la campana, da agenti esterni come sporco, detriti e umidità. Una corretta progettazione e integrità del carter sono essenziali per la durata e l'efficienza della trasmissione. Nel contesto del Honda Silver Wing 400 e dell'SW-T400, il carter non è solo una protezione, ma anche un elemento che subisce modifiche e migliorie nel corso degli anni, influenzando l'esperienza di guida e la manutenzione.
Codifiche e Identificazione dei Ricambi Honda
Per comprendere a fondo le specifiche dei ricambi e le differenze tra i vari modelli Honda, è essenziale familiarizzare con la loro codifica. I codici dei pezzi Honda sono strutturati come segue: xxxxx-yyy-zzz, dove xxxxx rappresenta 5 cifre numeriche, yyy sono 3 lettere e zzz sono 3 caratteri alfanumerici. Le 3 lettere centrali (yyy) sono particolarmente importanti per identificare il modello specifico a cui il ricambio è destinato:
- MCT: Indica il Silver Wing 600.
- MEF: Identifica il Silver Wing 400.
- MFT: Si riferisce all'SW-T400.
Questa distinzione è cruciale poiché, come spesso accade sulle stesse serie di veicoli, possono essere montati ricambi diversi a seconda del tipo di allestimento, i quali potrebbero risultare incompatibili tra loro. È quindi vivamente consigliato verificare che il codice del ricambio sia lo stesso di quello che si intende sostituire, non basandosi solo sulla tabella di compatibilità, che potrebbe non essere sinonimo di esatta corrispondenza. Prima di effettuare l'acquisto, è fondamentale verificare i dati sul proprio libretto di circolazione.
Smontaggio e Analisi della Trasmissione: Silver Wing 400 vs. SW-T400
Lo smontaggio della trasmissione del Silver Wing 400 e dell'SW-T400 richiede attenzione e una certa manualità, con alcune differenze significative tra i due modelli, soprattutto per quanto riguarda la carena.
Rimozione del Triangolo Poggia Piedi SX
Per accedere alla trasmissione, è necessario rimuovere il triangolo poggia piedi sinistro, svitando le due viti. Mentre sul Silver Wing 400 la rimozione era relativamente semplice, sull'SW-T400, dove la carena è stata ridisegnata, questo passaggio è diventato più complesso. È presente un particolare che rende più difficoltosa la rimozione del triangolo, richiedendo di piegarlo verso l'interno con una certa forza e prestando molta attenzione per evitare di graffiare la plastica. Se prima questa operazione richiedeva pochi secondi, ora sono necessari alcuni minuti.
Le Modifiche nel Design del Carter
Una volta rimosso il triangolo, si nota una prima modifica sul carter dell'SW-T400, evidenziata da un foro in corrispondenza di una valvola. Sul Silver Wing 400, dove questo foro non è presente, la valvola andava a toccare la plastica, motivo per cui alcuni proprietari inserivano un feltrino all'interno. Sull'SW-T400, i progettisti hanno risolto il problema creando direttamente il foro, eliminando così il contatto.
Smontaggio dei Copri Carter e del Coperchio in Alluminio
Successivamente, si procede a smontare i copri carter in plastica e il coperchio di alluminio. Questa fase è praticamente identica tra il Silver Wing 400 e l'SW-T400. Una volta rimosso il coperchio, si rivela l'interno della trasmissione, un'interessante combinazione di componenti identificati con le sigle MCT, MEF e MFT.
Componenti della Trasmissione: Variatore, Frizione e Campana
L'analisi dei singoli componenti della trasmissione rivela un mix di continuità e aggiornamenti tra i modelli.
Il Variatore
Il variatore dell'SW-T400 è identico a quello del Silver Wing 400. È composto da parti sia MCT che MEF. Sfortunatamente, anche i rulli sono MEF da 25 grammi. Questo suggerisce che, per quanto riguarda il variatore, non sono state introdotte modifiche sostanziali per l'SW-T400 rispetto al suo predecessore.
Il Gruppo Frizione: Aggiornamenti e Rame
Nel gruppo frizione, si osservano due aggiornamenti significativi. Sulla semi puleggia fissa è presente la sigla MFT, sebbene questa non si riferisca alla semi puleggia stessa (che rimane un MEF) ma ai ferodi. A un'analisi visiva, i ferodi sembrano uguali a quelli del Silver Wing 400, senza differenze apparenti. Tuttavia, la modifica risiede probabilmente nell'impasto dei ferodi. Si vocifera che il rame sia stato eliminato dalla composizione, un cambiamento che potrebbe influenzare le prestazioni e la rumorosità della frizione. Il resto del gruppo frizione, inclusi il castelletto (MCT) e la semipuleggia mobile (MCT), è rimasto identico a quello del Silver Wing 400 (MEF).
SWCI - Il gruppo frizione del Silver Wing (parte 1/2)
La Campana: Robuste Innovazioni Contro le Risonanze
La vera novità e miglioramento si trova nella campana. A prima vista, potrebbe sembrare identica a quella del Silver Wing 400, ma una misurazione accurata rivela la modifica chiave: è stata resa più robusta aumentando lo spessore. Questo intervento è stato specificamente progettato dai tecnici Honda per eliminare i "rumorini" o risonanze che la frizione del Silver Wing precedente tendeva a generare. La campana del Silver Wing 400 ha uno spessore di 10,1 mm, mentre quella dell'SW-T400 è spessa 11,6 mm. Questo aumento di spessore contribuisce a una maggiore rigidità strutturale, riducendo la tendenza alla risonanza e migliorando la silenziosità e la fluidità di funzionamento.

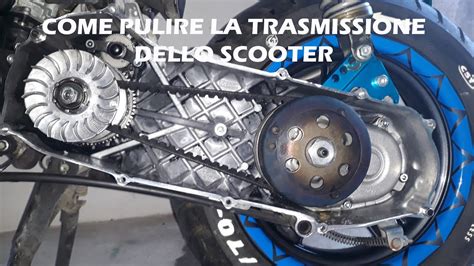

Manutenzione e Pulizia della Trasmissione
La pulizia regolare della trasmissione è fondamentale per mantenerne l'efficienza e prolungarne la vita utile. Sebbene per una pulizia profonda che coinvolga lo smontaggio della puleggia e della molla di contrasto per accedere direttamente alla frizione siano necessarie attrezzature specifiche, è possibile eseguire una pulizia "dall'esterno" con un minimo di manualità e strumenti.
Procedura di Pulizia "Dall'Esterno"
Questa procedura si concentra sulla pulizia delle aree più accessibili della trasmissione, come il filtro della ventola di raffreddamento e i componenti principali.
- Preparazione: Assicurarsi di avere a disposizione aria compressa e un panno.
- Rimozione del Supporto Pedana SX: Svitare le due viti con testa esagonale ad incasso che fissano il supporto della pedana sinistra del passeggero. È importante notare che le viti sono di diversa lunghezza, quindi è consigliabile segnare quale sia la superiore e quale l'inferiore per facilitare il rimontaggio.
- Smontaggio del Copri Carter Anteriore: Svitare le quattro viti a testa esagonale da 8mm e rimuovere la metà anteriore del copri carter.
- Smontaggio del Copri Carter Posteriore: Svitare le quattro viti a testa esagonale incassata e rimuovere la metà posteriore del copri carter (quella con la scritta Honda). A questo punto, il carter vero e proprio è completamente a vista.
- Spostamento del Cavo dell'Odometro: Rimuovere il cavo dell'odometro dalle sue guide e spostarlo in una posizione che non crei disturbo e in cui non si rischi di danneggiarlo durante le successive fasi di pulizia.
- Pulizia con Aria Compressa: Utilizzare l'aria compressa per soffiare accuratamente tutta la zona relativa alla frizione, alla puleggia condotta e conduttrice, alla cinghia e al "guscio" della trasmissione. Questo aiuterà a rimuovere polvere e detriti accumulati.
- Pulizia del Carter e Copri Carter: Il carter in alluminio e i copri carter in plastica possono essere puliti anche con un panno, una volta rimossi.
Questa operazione, sebbene non completa, contribuisce significativamente a mantenere pulita la trasmissione, prevenendo l'accumulo eccessivo di sporco che potrebbe comprometterne il funzionamento.
