Cavi Ottici Audio Digitali: Caratteristiche, Utilizzi e Vantaggi per un Suono Impeccabile

I cristalli brillano quando si tratta di raggiungere una qualità audio incontaminata, e i cavi audio in fibra ottica, noti anche come cavi audio ottici, sono una scelta prediletta da audiofili e appassionati di tecnologia. Questi robusti cavi sfruttano i principi della trasmissione della luce per offrire un suono cristallino, privo delle interferenze o del degrado tipicamente associati ai dispositivi elettronici che utilizzano cavi tradizionali. Ma cosa rende speciali questi cavi audio in fibra ottica? Come funzionano e perché si dovrebbe prendere in considerazione l'idea di includerli in un sistema audio per l'intrattenimento o professionale? Questa guida dettagliata svelerà i misteri dei cavi audio ottici, informandovi sui loro vantaggi, utilizzi e caratteristiche chiave da considerare nella scelta del cavo giusto per le vostre esigenze.

Il Principio Fondamentale: Trasmissione Luminosa per un Audio Puro

I cavi in fibra ottica rappresentano la soluzione di più alta qualità per la trasmissione di dati e segnali audio tramite la luce. A differenza dei cavi in rame metallico, che trasferiscono le informazioni tramite impulsi elettrici, i cavi in fibra ottica trasferiscono le informazioni tramite impulsi luminosi. Questo metodo di trasmissione consente velocità eccezionali ed elimina efficacemente le interferenze elettromagnetiche (EMI), un problema comune nei cavi tradizionali che può degradare la qualità del suono.

Questi cavi sono costituiti da sottili fili di vetro o plastica, che rappresentano un'eccellente soluzione per la trasmissione di segnali su lunghe distanze senza comprometterne la qualità. Vengono installati per interconnettere dispositivi come sistemi home theater, console di gioco e apparecchiature audio professionali che richiedono la massima qualità del suono. I moderni strumenti di trasmissione dati, come la fibra ottica, utilizzano segnali luminosi per trasportare informazioni a velocità eccezionali.

Un cavo in fibra ottica ha un nucleo composto da fragili fili di vetro o plastica e un rivestimento che lo circonda, il quale riflette la luce nel nucleo. Questo design ingegnoso garantisce che gli impulsi luminosi rimangano confinati all'interno del nucleo, minimizzando la perdita di segnale. I cavi in fibra ottica possono teoricamente raggiungere velocità di centinaia di terabit al secondo, rendendoli adatti a servizi in cui la larghezza di banda è limitata, come dorsali Internet, telecomunicazioni e diagnostica per immagini. Inoltre, sono immuni alle interferenze elettromagnetiche, garantendo una connessione stabile e affidabile.

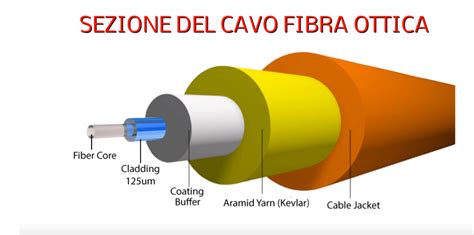

Struttura e Materiali: I Componenti di un Cavo Ottico

La struttura di un cavo in fibra ottica è fondamentale per la sua capacità di trasmettere segnali luminosi in modo efficiente. Essa comprende tre componenti fondamentali: il nucleo, il rivestimento e il rivestimento protettivo.

• Il Nucleo: È costituito da vetro o plastica ad alta purezza, attraverso cui viaggiano i segnali luminosi. La qualità del materiale del nucleo è cruciale per la trasmissione della luce. Per applicazioni audio, i nuclei in vetro sono generalmente preferiti per la loro minore attenuazione e maggiore larghezza di banda rispetto a quelli in plastica, soprattutto per distanze maggiori.
• Il Rivestimento: Tra il nucleo e il rivestimento si trova uno strato con un indice di rifrazione inferiore a quello del nucleo. Questo strato è essenziale per il principio della riflessione interna totale. La luce che colpisce il confine tra nucleo e rivestimento con un angolo sufficientemente ampio viene riflessa nuovamente nel nucleo, impedendole di disperdersi. Questo meccanismo garantisce che i segnali luminosi rimangano confinati nel nucleo per un trasferimento ininterrotto.
• Il Rivestimento Protettivo (Buffer e Guaina): Il nucleo e il rivestimento sono ulteriormente protetti da uno o più strati di rivestimento. I margini del rivestimento sono noti come buffer, formati da polimero acrilico, che proteggono la fibra da umidità, danni e sollecitazioni. Infine, l'intero cavo è incapsulato nella guaina esterna, tipicamente realizzata in poliuretano termoplastico (TPU), cloruro di polivinile (PVC) o polietilene (PE). Questa guaina protegge l'ambiente, impedisce lo sfregamento delle parti del cavo durante il movimento e protegge dai raggi UV, dagli agenti chimici e da molti altri fattori.

I cavi in fibra ottica trasmettono dati sotto forma di segnali luminosi attraverso sottili fili di fibre di vetro o plastica. Queste fibre sono fragili, con un diametro quasi pari a quello di un capello umano, eppure possono trasportare enormi quantità di dati e trasmetterli a velocità incredibili.

Tipi di Fibra Ottica: Monomodale e Multimodale

Esistono due tipi principali di fibre ottiche, che differiscono principalmente per il diametro del nucleo e il modo in cui la luce si propaga al suo interno:

• Fibre Monomodali: Hanno un nucleo molto stretto (tipicamente 8-10 μm). Questo diametro ridotto consente alla luce di propagarsi lungo un unico percorso rettilineo, chiamato "modo". Le fibre monomodali sono utilizzate principalmente per applicazioni a lunga distanza e ad alta capacità, come le telecomunicazioni e la dorsale di Internet, poiché trasmettono dati su distanze superiori a 60 km senza richiedere amplificazione.
• Fibre Multimodali: Hanno un nucleo più largo (tipicamente 50 o 62,5 μm). Questo diametro maggiore consente a più "modi" di luce di propagarsi attraverso il nucleo contemporaneamente, seguendo percorsi leggermente diversi. Le fibre multimodali sono più convenienti per distanze relativamente più brevi, come all'interno di edifici o data center, soddisfacendo così una varietà di requisiti industriali.

Nel contesto audio, i cavi TOSLINK utilizzano tipicamente fibre multimodali, poiché le distanze coinvolte nei sistemi home theater e audio domestici sono generalmente moderate.

Vantaggi Chiave dei Cavi Audio Ottici Digitali

I cavi in fibra ottica offrono numerosi vantaggi significativi per le reti di comunicazione e, in particolare, per i sistemi audio digitali.

• Incredibile Velocità di Trasmissione dei Dati: Probabilmente il più significativo è l'incredibile velocità di trasmissione dei dati. I cavi in fibra ottica hanno offerto un vantaggio sostanziale in termini di prestazioni rispetto ai cavi in rame convenzionali, che richiedono più tempo per trasmettere i dati. Le moderne tecniche di trasmissione in fibra possono raggiungere velocità fino a 100 Gbps, una larghezza di banda necessaria per supportare formati audio ad alta definizione senza degradazione del segnale.
• Elevata Capacità di Banda: A differenza dei cavi in rame, i cavi in fibra ottica possono trasportare carichi di dati infinitamente più elevati. Tecniche come il Wavelength-Division Multiplexing (WDM), che consente di inviare più canali dati contemporaneamente su un'unica fibra, aumentano ulteriormente questa capacità. Questo è fondamentale per gestire i flussi di dati audio ad alta risoluzione e multicanale.
• Immunità alle Interferenze Elettromagnetiche (EMI): Questo è uno dei vantaggi più cruciali per l'audio. Poiché i cavi in fibra ottica trasmettono segnali come luce anziché corrente elettrica, sono completamente immuni alle interferenze elettromagnetiche e radiofrequenze (RFI) che possono affliggere i cavi in rame. Ciò si traduce in un segnale audio più pulito, privo di rumore di fondo, ronzii o interferenze che possono degradare l'esperienza di ascolto.
• Minore Attenuazione del Segnale su Lunghe Distanze: I cavi in fibra ottica presentano un'attenuazione del segnale molto bassa, il che significa che la forza del segnale diminuisce minimamente anche su distanze considerevoli. Questo li rende ideali per trasmissioni a lunga distanza in sistemi home theater e sistemi audio professionali, dove la perdita di segnale è intollerabile.
• Maggiore Sicurezza dei Dati: La tecnologia in fibra ottica offre una maggiore sicurezza per i dati trasmessi. A differenza dei cavi in rame, la fibra ottica rende molto più difficile l'intercettazione o l'ascolto clandestino del segnale; pertanto, è adatta per la comunicazione sicura di messaggi sensibili in settori come la difesa o la finanza. Sebbene meno rilevante per l'audio domestico, sottolinea la robustezza della tecnologia.
• Ridotta Latenza del Segnale: La ricerca suggerisce che la latenza del segnale si riduce quasi della metà quando viene trasmessa tramite fibra ottica rispetto ai cavi standard, garantendo una sincronia audio impeccabile in qualsiasi circostanza, comprese quelle in tempo reale.

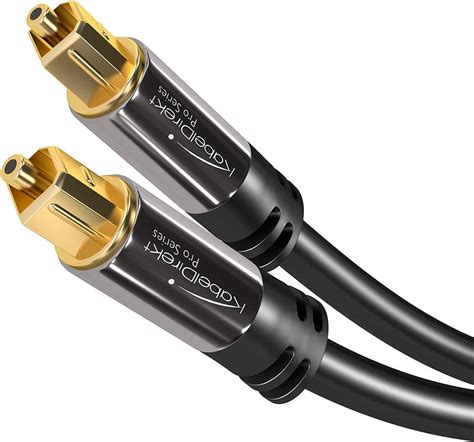

TOSLINK: Lo Standard Audio Ottico Digitale

I cavi audio in fibra ottica sono comunemente noti come cavi TOSLINK, un'abbreviazione di Toshiba Link. Offrono un'installazione di qualità con un funzionamento privo di rumore, utilizzando la luce per la trasmissione anziché i segnali elettrici, sensibili alle interferenze elettromagnetiche.

I cavi TOSLINK supportano formati audio digitali standard come PCM (Pulse Code Modulation) stereo, audio multicanale come Dolby Digital e DTS, offrendo un suono cristallino e preciso. Sono ideali per la trasmissione da TV, lettori Blu-ray e dispositivi di streaming tramite altoparlanti o ricevitori AV.

Sebbene TOSLINK sia progettato per essere affidabile e semplice, presenta una limitazione: una lunghezza del cavo ottimale di circa 5-10 metri per una qualità del segnale accettabile. Oltre a ciò, presenta una larghezza di banda limitata rispetto a standard più recenti come l'HDMI, che trasmettono anche segnali video.

Cavi Ottici vs. HDMI: Un Confronto Dettagliato

Quando si confrontano i cavi audio ottici digitali (TOSLINK) con i cavi HDMI, ci sono diversi aspetti da considerare, tra cui prestazioni, funzionalità e compatibilità.

• Funzionalità: L'HDMI, essendo in grado di trasportare sia segnali audio che video ad alta definizione, è ideale sia per l'home theater che per i dispositivi moderni. Supporta formati audio lossless come Dolby TrueHD e DTS-HD Master Audio per offrire una qualità audio ineguagliabile per i contenuti HD, oltre a formati audio immersivi come Dolby Atmos. Il grande vantaggio del TOSLINK è la sua capacità di trasmissione solo audio. Offre una qualità audio eccezionale per l'audio stereo standard e surround (fino a 5.1 canali), ma non dispone della larghezza di banda necessaria per i metodi non compressi o per i formati audio più avanzati, a differenza dell'HDMI.
• Prestazioni Audio: Il TOSLINK offre una qualità audio eccezionale per i formati supportati, priva di interferenze grazie alla sua natura ottica. Tuttavia, l'HDMI, con la sua maggiore larghezza di banda, può supportare formati audio lossless e immersivi che superano le capacità del TOSLINK.
• Compatibilità e Utilizzo: L'HDMI funziona perfettamente con i nuovi sistemi, trasmettendo sia audio che video e supportando risoluzioni 4K e superiori. In altre parole, l'HDMI è la scelta preferita per un home theater HD completo o per un sistema di gioco. Per configurazioni più semplici, soprattutto quelle incentrate sull'audio o che utilizzano componenti piuttosto datati, il TOSLINK può essere una scelta efficiente ed economica, specialmente in situazioni in cui le interferenze elettriche rappresentano un problema.
• HDMI ARC/eARC: Le moderne TV, soundbar e ricevitori AV sono dotati di funzionalità HDMI ARC (Audio Return Channel) o eARC (Enhanced Audio Return Channel). Queste tecnologie consentono la comunicazione bidirezionale tra il televisore e il sistema audio tramite un singolo cavo HDMI, eliminando la necessità di cavi audio separati come il Toslink. Per sfruttare appieno HDMI ARC/eARC, sia il televisore che il dispositivo audio devono supportare l'interfaccia.

In sintesi, l'HDMI è la scelta superiore per sistemi audiovisivi avanzati e completi, offrendo la comodità di un unico cavo per audio e video ad alta risoluzione. Il TOSLINK rimane una soluzione valida ed economica per connessioni audio digitali dedicate, specialmente quando si desidera evitare le interferenze elettriche o si utilizzano componenti più datati.

Utilizzi Comuni dei Cavi Audio Ottici

I cavi audio ottici digitali trovano applicazione in una vasta gamma di scenari, sia in ambito domestico che professionale.

Collegamento di Soundbar e Sistemi Home Theater

Le soundbar possono essere collegate in modalità wireless alle sorgenti audio tramite cavi in fibra ottica, come TOSLINK. Trasmettono segnali audio digitali con interferenze minime, garantendo un suono pulito e immersivo.

Procedura di collegamento:

1. Prendi un'estremità del cavo in fibra ottica e collegala alla porta di uscita ottica situata sulla sorgente audio (ad esempio, un televisore).
2. L'altra estremità, invece, è collegata alla porta di ingresso ottica situata sulla soundbar.
3. Accedi al menu delle impostazioni audio del televisore o della sorgente audio e seleziona "Ottico" o "Uscita digitale" come opzione di uscita audio.
4. Assicurati che entrambi i dispositivi siano accesi, con il cavo collegato correttamente e con le impostazioni di ingresso/uscita corrette selezionate.

Le soundbar in fibra ottica offrono numerosi vantaggi, migliorando l'esperienza audio dell'utente finale. La chiarezza di un cavo in fibra ottica risiede nella sua capacità di trasmettere segnali audio codificati digitalmente senza interferenze. Poiché la maggior parte delle soundbar e dei dispositivi audio moderni supporta connessioni in fibra ottica, la loro configurazione è piuttosto semplice e veloce.

Connessione tra Dispositivi Audio Digitali

Oltre alle soundbar, i cavi ottici sono ideali per collegare:

• Lettori Blu-ray/DVD a Ricevitori AV: Per trasmettere l'audio digitale multicanale dai dischi al sistema audio.
• Console di Gioco a Ricevitori AV: Per un'esperienza audio di gioco più immersiva.
• Televisori a Ricevitori AV o Soundbar: Per sfruttare al meglio l'audio del televisore, specialmente se non si utilizza HDMI ARC/eARC.
• Computer o DAC (Digital-to-Analog Converter) a Sistemi Audio: Alcuni computer e DAC offrono uscite ottiche per una connessione audio digitale di alta qualità.

Installazione e Manutenzione: Migliori Pratiche

Per garantire prestazioni ottimali e una lunga durata del cavo ottico, è importante seguire alcune semplici linee guida per l'installazione e la manutenzione.

Installazione

• Raggio di Curvatura: I cavi in fibra ottica sono più sensibili alle curve strette rispetto ai cavi in rame. Evitare di piegare il cavo con un raggio di curvatura inferiore a 10 volte il diametro del cavo. Le curve strette possono rompere il nucleo della fibra e causare la perdita del segnale.
• Connettori: I connettori sono la parte più delicata. Rimuovere sempre i cappucci protettivi prima di collegare il cavo. Assicurarsi che i connettori siano inseriti correttamente nelle porte "OPTICAL OUT" del dispositivo sorgente e "OPTICAL IN" del dispositivo ricevente. Non forzare mai i connettori.
• Lunghezza del Cavo: Sebbene i cavi in fibra ottica mantengano la qualità del segnale su distanze maggiori rispetto ai cavi in rame, è consigliabile utilizzare la lunghezza minima necessaria. Per i cavi in fibra di plastica (POF), è consigliabile non superare i 5 metri, mentre per i cavi in fibra di vetro (GOF), si possono raggiungere i 10 metri senza problemi. Per distanze superiori, potrebbero essere necessari ripetitori o amplificatori attivi.

Manutenzione

• Pulizia dei Connettori: La polvere o i detriti sulle estremità dei connettori ottici possono interferire con la trasmissione della luce e causare interruzioni del segnale. Utilizzare tamponi privi di lanugine e alcol isopropilico al 90-99% per pulire delicatamente le estremità delle ghiere.
• Protezione dei Connettori: Riposizionare sempre i tappi antipolvere quando i cavi non sono collegati per prevenire la contaminazione.
• Ispezione del Cavo: Controllare periodicamente il cavo per eventuali danni visibili, piegature eccessive o segni di usura. Un cavo difettoso o piegato può causare interruzioni.

Risoluzione dei Problemi Comuni

Nonostante la loro affidabilità, occasionalmente si possono riscontrare problemi con i cavi audio ottici.

• Nessun Suono:
  • Verificare che l'uscita audio del dispositivo sorgente sia impostata su "Ottica" o "SPDIF".
  • Assicurarsi che il cavo sia collegato correttamente e che i connettori siano puliti.
  • Controllare che il cavo non sia piegato o danneggiato.
  • Se si utilizzano cavi molto lunghi, la lunghezza potrebbe essere un fattore.
• Interruzioni del Segnale:
  • Pulire i connettori.
  • Controllare la lunghezza e le piegature del cavo.
  • Provare a sostituire il cavo con uno sicuramente funzionante per isolare il problema.
• Luce Rossa dalla Porta Ottica: La luce rossa che emana dalla porta ottica è normale; indica che il trasmettitore LED è attivo e sta inviando un segnale luminoso. Se non si sente audio, il problema potrebbe risiedere nelle impostazioni o nel cavo stesso.

Cavi Ottici vs. Cavi Coassiali Digitali

Sia i cavi ottici che i cavi coassiali digitali trasmettono segnali audio digitali, ma lo fanno in modi diversi e presentano vantaggi e svantaggi distinti.

• Cavi Ottici (TOSLINK): Utilizzano impulsi luminosi trasmessi attraverso fibre di vetro o plastica. Sono immuni alle interferenze elettromagnetiche, il che li rende ideali per ambienti rumorosi dal punto di vista elettrico. Tuttavia, la conversione da segnale elettrico a luce e viceversa può introdurre una piccola latenza e i cavi sono più fragili. Supportano formati audio fino a Dolby Digital e DTS 5.1.
• Cavi Coassiali Digitali: Utilizzano segnali elettrici trasmessi attraverso un conduttore centrale in rame schermato. Possono offrire una larghezza di banda leggermente superiore e una minore distorsione del segnale rispetto ai cavi ottici, specialmente su lunghe distanze. Sono anche più robusti e meno costosi. Tuttavia, sono suscettibili alle interferenze elettromagnetiche. Molti DAC e amplificatori di fascia alta offrono ingressi coassiali di qualità superiore rispetto agli ingressi ottici e i migliori streamer audio supportano il collegamento digitale coassiale per garantire un segnale più stabile e privo di jitter.

Per chi ricerca un’esperienza audio più fedele e coinvolgente in un impianto Hi-Fi stereo, il collegamento coassiale è spesso la scelta preferita grazie alla sua maggiore musicalità e fedeltà sonora. Se invece avete necessità di evitare interferenze o di collegare dispositivi isolati elettricamente, il cavo ottico può rappresentare una valida alternativa.

Considerazioni sull'Acquisto

Quando si sceglie un cavo audio ottico, è importante considerare alcuni fattori:

• Tipo di Fibra: Fibra di vetro (GOF) per prestazioni superiori e distanze maggiori (fino a 10 m), o fibra di plastica (POF) per flessibilità e costi inferiori su brevi distanze (fino a 5 m).
• Tipo di Connettore: TOSLINK standard (quadrato) o Mini-TOSLINK (3,5 mm) a seconda dei dispositivi.
• Lunghezza: Scegliere la lunghezza appropriata per evitare eccessi e potenziali problemi di attenuazione su distanze molto lunghe.
• Qualità dei Connettori e della Guaina: Connettori placcati in oro possono offrire una migliore conduttività e resistenza alla corrosione, sebbene il loro impatto sulla trasmissione ottica sia meno pronunciato rispetto ai cavi elettrici. Una guaina robusta (come il nylon intrecciato) può migliorare la durata.
• Marchi Affermati: Marchi come Sony, Yamaha e AudioQuest sono sinonimo di prestazioni costanti.

Il Futuro dell'Audio Ottico

L'audio trascendente in fibra ottica rappresenta un progresso significativo nella tecnologia audio, offrendo una trasmissione audio pressoché perfetta con una perdita di segnale trascurabile. A differenza dei cavi in rame, che trasportano corrente elettrica, i cavi in fibra ottica trasmettono i dati audio sotto forma di luce, garantendo un grado di precisione superiore e una maggiore resistenza alle interferenze elettromagnetiche. Pertanto, sono ideali per sistemi home theater, ambienti di gioco e per gli appassionati di audio più esigenti.

Si vede un futuro promettente per la tecnologia audio ottica. Nuovi materiali e tecniche di trasmissione avanzate potrebbero migliorare ulteriormente la larghezza di banda e la fedeltà audio. La miniaturizzazione e l'integrazione con le tecnologie wireless potrebbero offrire maggiore versatilità e accessibilità all'audio ottico.

In conclusione, i cavi audio ottici digitali, con la loro capacità di trasmettere segnali audio puri tramite la luce, offrono un'esperienza di ascolto superiore, libera da interferenze e rumori indesiderati. Che si tratti di un sistema home theater all'avanguardia o di un setup audio più semplice, comprendere le caratteristiche e gli utilizzi di questi cavi è fondamentale per ottimizzare la qualità sonora desiderata.
