Il cavo ottico, spesso commercializzato con il marchio TOSLINK (acronimo di TOShiba-LINK), rappresenta una soluzione fondamentale per la trasmissione audio digitale ad alta fedeltà, trovando impiego in una vasta gamma di apparecchiature, dai sistemi home theater ai computer, dalle schede audio alle console di videogiochi. Questa tecnologia sfrutta la fibra ottica presente al suo interno, basandosi sulle proprietà fisiche della trasmissione dati mediante onde luminose modulate anziché corrente elettrica. Tale approccio garantisce che la trasmissione non venga disturbata da fattori esterni, assicurando un segnale pulito e privo di interferenze elettromagnetiche.
La Scienza Dietro la Trasmissione Ottica: Luce e Fibra
Il cavo ottico è un tipo di cavo in cui il supporto dati trasmessi è costituito da un'onda luminosa. Per questo motivo, questo tipo di cavo viene anche chiamato fibra ottica. A differenza della maggior parte dei cavi attualmente utilizzati, dove il supporto dati è costituito da un impulso elettrico e il nucleo è per lo più realizzato con materiale conduttivo, la struttura del conduttore principale della fibra ottica è generalmente costituita da vetro o plastica con ottime proprietà ottiche. La fibra ottica è composta principalmente da fibre dielettriche, attraverso le quali le informazioni vengono trasmesse ad alta velocità in forma di onda luminosa complessa (fascio di luce).
L'impiego di cavi ottici assicura l'immunità totale dei segnali trasmessi alle distorsioni causate dalle condizioni atmosferiche e dall'interazione con apparecchiature elettriche adiacenti, che possono generare interferenze elettromagnetiche. Un altro vantaggio significativo è la bassa attenuazione della trasmissione. Sulla qualità del segnale, inoltre, non influisce la distanza in modo significativo come nei cavi elettrici: un cavo ottico efficiente mantiene inalterate le proprietà del segnale anche in caso di elevata distanza tra l'inizio e la fine del cavo. Questo processo elimina le interferenze elettromagnetiche (EMI), il ronzio di massa e la diafonia comuni nei cavi in rame, garantendo un suono ad alta fedeltà per l'home theatre e le installazioni AV professionali.
Come funziona un cavo in fibra ottica Bending Insensitive? LINK
I cavi ottici si basano sulla riflessione interna totale: la luce entra nel nucleo della fibra con angoli superiori all'angolo critico, riflettendosi sul confine del rivestimento e propagandosi con un'attenuazione minima. Ciò consente ai cavi di qualità audio di mantenere l'integrità del segnale per diversi metri senza schermatura metallica. Alla sorgente, un impulso LED ad alta velocità codifica i dati PCM o surround compressi. Al dissipatore, un fotodiodo al silicio converte la luce in impulsi elettrici, che il decoder AV trasferisce alle uscite analogiche degli altoparlanti. Questa catena di conversione preserva la precisione temporale, fondamentale per la sincronizzazione dell'audio multicanale.
Struttura e Tipi di Fibra Ottica
La fibra ottica planare è composta da tre strati. Lo strato intermedio presenta il maggiore indice di rifrazione e la luce è intrappolata al suo interno per via della riflessione interna totale. Il cavo ottico a strisce consente la propagazione del fascio di luce in due direzioni. La fibra ottica a struttura fibrosa presenta un nucleo composto da numerose fibre indipendenti.
Le più efficaci in termini di funzionamento sono le fibre ottiche in vetro. Queste consentono una trasmissione dei dati ad alta velocità e su lunga distanza. Tuttavia, anche le fibre ottiche in plastica (POF - Plastic Optical Fiber) sono ampiamente utilizzate, specialmente per le loro doti di flessibilità ed economicità in contesti domestici, anche se la loro attenuazione è più elevata, limitandone la lunghezza e la larghezza di banda efficace a circa 5 metri. Le fibre ottiche in vetro (GOF - Glass Optical Fiber) offrono una perdita minore e una maggiore larghezza di banda, consentendo lunghezze fino a 10 metri, o addirittura 30 metri con l'uso di booster in linea, ma sono più fragili e sensibili a curve strette e pieghe.
Le fibre ottiche monomodali e multimodali differiscono principalmente per lo spessore del nucleo. Nel caso dei cavi monomodali, lo spessore standard di solito corrisponde a 8-10 μm, e l'onda si diffonde parallelamente (o quasi parallelamente) all'asse del cavo. I cavi ottici con profilo d'indice a gradino sono caratterizzati da una variazione a gradino dell'indice di rifrazione tra il nucleo del cavo e il suo mantello.
Lo Standard TOSLINK: Storia e Evoluzione
TOSLINK è uno standard d'interfaccia che consente la trasmissione di un segnale audio digitale in forma d'onda mediante l'utilizzo di un cavo in fibra ottica con un diametro di circa 1 mm. Il sistema TOSLINK è stato elaborato e brevettato nel 1983 dalla rinomata società giapponese Toshiba. Da qui deriva anche il suo nome caratteristico: TOS da Toshiba e LINK dalla parola inglese che significa collegamento. TOSLINK fu in origine progettato dalla Toshiba per collegare tra loro lettori CD e ricevitori di propria produzione.
La tecnologia garantisce la trasmissione tramite un impulso di luce rossa, la cui lunghezza d'onda è di circa 660 nm. Inizialmente la velocità di trasferimento dei dati per gli impieghi Fast Ethernet e FireWire era di circa 3,1 Mb/s. Oggi è possibile raggiungere velocità fino a 125 Mb/s. La comunicazione dei dati avviene in formato seriale, ovvero punto a punto, quindi un solo dispositivo può essere connesso all'estremità del cavo.
Tipi di Connettori TOSLINK

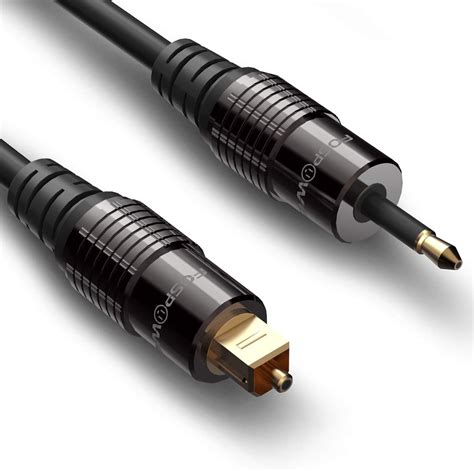

Oltre allo standard TOSLINK con la sua ghiera quadrata che si adatta alle porte ottiche dedicate su ricevitori AV e televisori, gode di popolarità un secondo tipo di standard dei cavi ottici, il tipo Mini TOSLINK, ad es. CLIFF FM65010. La spina di questo cavo è stata progettata basandosi sul popolare connettore mini-jack da 3,5 mm. Inizialmente questa soluzione veniva utilizzata solo nei dispositivi mobili (per via delle minori dimensioni del collegamento, che facilita un utilizzo più comodo nei dispositivi portatili). Oggi i produttori di apparecchiature elettroniche utilizzano sempre più di frequente cavi Mini TOSLINK nei loro dispositivi RTV. La ghiera rotonda dei Mini-TOSLINK è ideale per dispositivi compatti come laptop e lettori CD portatili, e gli adattatori consentono la compatibilità incrociata tra porte mini e standard.
Esistono anche ponticelli in fibra ottica intrecciati in nylon di alta qualità, progettati per una maggiore durata. Per i rack AV ad alto traffico, scegliere guaine intrecciate in nylon per resistenza all'abrasione e flessibilità. Questi ponticelli resistono a frequenti collegamenti e a manipolazioni brusche senza compromettere la qualità del segnale.
Applicazioni dei Cavi Ottici
Per via delle loro proprietà specifiche, i cavi ottici vengono utilizzati in molti settori, tra cui nei sistemi audio, nelle telecomunicazioni, nella medicina e nell'automazione industriale. Sono ideali per l'impiego in ambienti difficili che spesso rendono impossibile l'impiego dei normali cavi. Questi cavi consentono un funzionamento efficiente di dispositivi ad alta quota, a temperature estreme e in presenza di forti disturbi elettromagnetici.
Nel contesto audio, i cavi ottici sono utilizzati per collegare sorgenti audio (come lettori Blu-ray, televisori, console di gioco) a ricevitori o soundbar, garantendo un audio digitale privo di interferenze elettromagnetiche. Supportano PCM stereo, Dolby Digital 2.0-5.1, DTS Digital Surround, DTS-ES Matrix/Discrete 6.1 e DTS 96/24. Tuttavia, non supportano codec lossless come Dolby TrueHD, DTS-HD MA o formati immersivi come Dolby Atmos, che richiedono la larghezza di banda offerta da connessioni HDMI ARC/eARC.
Il collegamento del televisore tramite cavo ottico è una soluzione molto diffusa ed efficace, soprattutto con i sistemi audio che supportano il Dolby Digital o il DTS.
Scelta e Manutenzione del Cavo Ottico
Sul mercato sono disponibili molti cavi ottici, e la scelta del cavo giusto dipende da diversi fattori. La condizione indispensabile è una corretta scelta del connettore in funzione del dispositivo in nostro possesso (TOSLINK o Mini TOSLINK).
L'operazione più importante è scegliere la lunghezza del cavo in funzione del suo utilizzo futuro. Nel caso dei cavi che sfruttano i segnali elettrici come vettore per le informazioni, all'aumentare della lunghezza del cavo, la qualità del trasferimento dei dati diminuisce. Il cavo ottico assicura sempre la stessa qualità del segnale, indipendentemente dalla lunghezza del cavo. Vale la pena notare tuttavia che la Toshiba (il creatore dello standard TOSLINK) ha indicato nella specifica ufficiale che la lunghezza del cavo non deve superare i 10 m. Per i cavi in fibra plastica, la lunghezza consigliata è inferiore o uguale a 5 metri, mentre per quelli in fibra di vetro è inferiore o uguale a 10 metri senza alimentazione, estendibile a 30 metri con un booster attivo. Se questa condizione è soddisfatta, la qualità della connessione dipende solo dalla classe e dall'efficienza dei dispositivi che trasmettono e ricevono il segnale luminoso. I valori ottimali rientrano nella gamma da circa 9 MHz a 11 MHz.
Il prezzo del prodotto dipende dal materiale utilizzato nella fibra ottica. I materiali con le migliori proprietà consentono al cavo di operare con frequenze più elevate, mentre l'impiego di materie plastiche per produrre il nucleo del cavo ottico causa una riduzione delle frequenze massime di trasmissione. Tali cavi saranno più economici e in teoria di qualità inferiore, ma possono rivelarsi più convenienti e perfettamente sufficienti per alcune applicazioni (ad esempio quando le limitazioni del dispositivo di ricezione rendono impossibile il raggiungimento di elevati valori della frequenza di trasmissione). Un buon cavo ottico può costare da alcuni euro a persino alcune decine di euro al metro lineare. Le differenze tra i cavi ottici comprendono il tipo di anima (vetro o plastica), lunghezza, spessore e la qualità dei connettori utilizzati.
Affinché il cavo ottico funzioni correttamente è necessario assicurarsi che questo sia collegato in modo appropriato. La tecnologia della fibra ottica è resistente agli agenti esterni, ma molto sensibile all'utilizzo che viene effettuato da parte dell'utente. Il nucleo, presente all'interno del cavo, spesso è realizzato con vetro o plastica, e questi materiali non sono resistenti alle deformazioni come i cavi di tipo coassiale. Durante l'installazione delle apparecchiature audio che utilizzano cavi TOSLINK, non è possibile in nessun caso deformare il cavo. Tale comportamento può causare la rottura del nucleo, che a sua volta renderà il cavo completamente inutilizzabile. Il costo di riparazione di un cavo in fibra ottica danneggiato può essere fino a una dozzina di volte superiore rispetto all'acquisto di un cavo nuovo. Pertanto, questo tipo di apparecchiatura deve essere manipolata delicatamente e facendo molta attenzione. Mantenere il raggio di curvatura minimo ed evitare pieghe, assicurando che le curve dei cavi non siano più strette di 10 volte il diametro del cavo.
Il processo di collegamento dei connettori montati sul cavo con le prese nei dispositivi non è complicato. Ogni spina dispone di una guaina installata per proteggere i connettori dall'eventuale contaminazione; prima di procedere al collegamento dei cavi è necessario rimuoverla. Al dispositivo che invia il segnale è necessario collegare una spina alla presa contrassegnata con la dicitura OPTICAL OUT, mentre l'altra spina deve essere collegata al dispositivo che riceve i dati alla presa OPTICAL IN. È anche importante pulire e proteggere le estremità dei connettori in fibra utilizzando tamponi privi di lanugine e alcol isopropilico al 90-99% per pulire delicatamente le estremità delle ghiere. Riposizionare sempre i tappi antipolvere quando sono scollegati per prevenire la contaminazione.
Cavo Ottico Digitale vs. Coassiale Digitale vs. HDMI ARC/eARC
Il segnale audio digitale può essere trasmesso in forma coassiale o ottica. Per la trasmissione del segnale audio digitale vengono utilizzati cavi ottici con connettori TOSLINK e Mini TOSLINK o coassiali con connettori RCA (ossia cinch). La scelta tra queste opzioni dipende dalle specifiche esigenze e dalle disponibilità dei dispositivi.
Il cavo ottico, grazie all'isolamento audio e all'assenza di ronzii, è compatibile con la maggior parte dei ricevitori e soundbar. Offre un segnale più pulito rispetto alle connessioni elettriche, eliminando le interferenze elettromagnetiche. Nel lettore audio-video (ad esempio DVD) il segnale acustico deve essere convertito in onda luminosa, in modo che sul connettore ottico possa essere inviato il segnale da trasmettere al sistema home theater tramite il cavo ottico. Dopo aver collegato il cavo all'ingresso ottico del sistema home theater, l'onda luminosa giungerà al dispositivo, questa a sua volta dovrà essere convertita dal dispositivo in forma digitale, ossia in impulso elettrico. La qualità del convertitore utilizzato determina la qualità del segnale trasmesso (analogamente alla qualità del materiale utilizzato nel cavo utilizzato per la trasmissione del segnale elettrico).

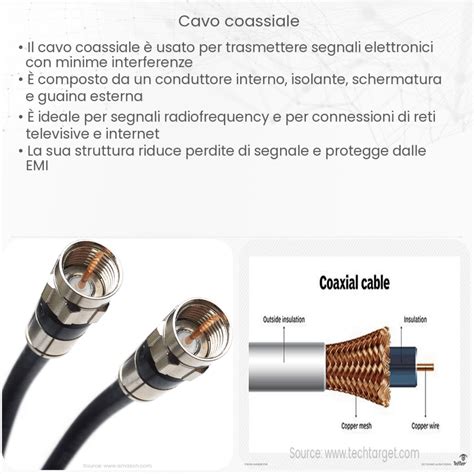

Il cavo coassiale digitale offre una qualità audio simile a un costo inferiore ed è spesso più flessibile. Tuttavia, non fornisce l'isolamento dalle interferenze elettromagnetiche offerto dal cavo ottico.
HDMI ARC (Audio Return Channel) e eARC (enhanced Audio Return Channel) offrono la comodità del cavo singolo per audio e video ad alta definizione, con il supporto dei nuovi formati immersivi come Dolby Atmos e DTS:X. Questi formati richiedono una larghezza di banda maggiore che i cavi ottici standard non possono fornire. Pertanto, HDMI ARC/eARC è la scelta preferita per le configurazioni più moderne che richiedono il supporto di questi codec avanzati.
Risoluzione dei Problemi e Ottimizzazione della Connessione
In caso di "Nessun suono" sull'audio ottico, le cause comuni possono includere l'uscita sorgente non impostata su audio SPDIF, connettori sporchi o danneggiati, o un cavo troppo lungo o piegato oltre il raggio minimo.
Per diagnosticare problemi di integrità del segnale, è consigliabile scambiare il cavo con uno sicuramente funzionante per isolare l'unità dai guasti del cavo. È utile verificare l'illuminazione LED rossa alla fonte, che indica la trasmissione attiva della luce. Inoltre, assicurarsi che l'assegnazione dell'ingresso del ricevitore AV corrisponda alla porta ottica.
Per integrazioni in rack A/V complessi, è opportuno etichettare chiaramente entrambe le estremità dei cavi e utilizzare tappi antipolvere con codice colore. È consigliabile avvolgere i cavi con cinghie in velcro, evitando di stringere eccessivamente le fascette. Per distanze audio superiori a 10 metri (fibra di vetro) o 5 metri (fibra di plastica), è opportuno installare ripetitori TOSLINK o extender attivi per preservare la potenza del segnale ed evitare interruzioni.
