Cavo Ottico Audio: La Tua Guida Completa alla Trasmissione Digitale Senza Interferenze

Nel panorama dell'audio domestico e professionale, la scelta del giusto metodo di connessione è fondamentale per garantire un'esperienza sonora di alta fedeltà. Tra le varie opzioni disponibili, il cavo ottico audio, commercializzato anche con il marchio TOSLINK (Toshiba Link), si distingue per la sua capacità di trasmettere segnali audio digitali senza le interferenze elettromagnetiche (EMI) che affliggono i tradizionali cavi in rame. Questo articolo approfondirà la tecnologia dei cavi ottici, i loro vantaggi, le diverse tipologie, le migliori pratiche di installazione e come si confrontano con altre soluzioni di connettività audio.

Che Cos'è un Cavo Ottico (Cavo TOSLINK) e Perché Utilizzarlo?

Quando gli utenti cercano "cos'è un cavo ottico", cercano una definizione chiara di come funziona la tecnologia del cavo audio ottico. Un cavo ottico, o cavo TOSLINK, trasforma i segnali audio elettrici in impulsi luminosi tramite un trasmettitore LED. Questi impulsi vengono incanalati attraverso un nucleo in fibra a bassa perdita e poi riconvertiti in segnali elettrici da un fotodiodo nel ricevitore. Questo processo elimina le interferenze elettromagnetiche (EMI), il ronzio di massa e la diafonia comuni nei cavi in rame, garantendo un suono ad alta fedeltà per l'home theatre e le installazioni AV professionali. È un connettore fisico che trasferisce segnali digitali audio tramite la luce, rendendo il segnale immune alle distorsioni causate dalle condizioni atmosferiche e dall'interazione con apparecchiature elettriche adiacenti. Le porte audio ottiche, chiamate anche porte TOSLINK o SPDIF, sono diventate una procedura standard in tutti gli attuali sistemi audio per rendere semplice la trasmissione di audio digitale di alta qualità da un dispositivo all'altro. Poiché i segnali audio digitali hanno una suscettibilità al rumore molto inferiore rispetto ai segnali audio analogici, i sistemi audio che utilizzano collegamenti ottici hanno la garanzia di un miglioramento della qualità del suono.

Il TOSLINK fu in origine progettato dalla Toshiba per collegare tra loro lettori CD e ricevitori di propria produzione. È un marchio registrato di Toshiba Corporation, il nome è l'abbreviazione di TOShiba-LINK. Il sistema TOSLINK è stato elaborato e brevettato nel 1983 dalla rinomata società giapponese Toshiba. La comunicazione dei dati avviene in formato seriale, ovvero punto a punto, quindi un solo dispositivo può essere connesso all'estremità del cavo. Il suo uso più comune è per segnali audio su apparecchiature di classe domestica, dove trasporta un flusso audio digitale tra componenti come MiniDisc, lettori CD e registratori DAT.

Come i Cavi Ottici Trasmettono Audio Digitale ad Alta Fedeltà

La trasmissione audio attraverso un cavo ottico si basa su principi fisici che garantiscono l'integrità del segnale.

La Scienza della Riflessione Interna Totale nell'Audio in Fibra Ottica

I cavi ottici si basano sulla riflessione interna totale: la luce entra nel nucleo della fibra con angoli superiori all'angolo critico, riflettendosi sul confine del rivestimento e propagandosi con un'attenuazione minima. Ciò consente ai cavi di qualità audio di mantenere l'integrità del segnale per diversi metri senza schermatura metallica. La fibra ottica è costituita principalmente da fibre dielettriche, attraverso le quali le informazioni vengono trasmesse ad alta velocità in forma di onda luminosa complessa (fascio di luce). L'impiego di cavi ottici assicura l'immunità totale dei segnali trasmessi alle distorsioni causate dalle condizioni atmosferiche e dall'interazione con apparecchiature elettriche adiacenti (tali da generare interferenze elettromagnetiche) e dalla bassa attenuazione della trasmissione. Sulla qualità del segnale inoltre non influisce la distanza: un cavo ottico efficiente mantiene inalterate le proprietà del segnale anche in caso di elevata distanza tra l'inizio e la fine del cavo, sebbene la Toshiba (il creatore dello standard TOSLINK) abbia indicato nella specifica ufficiale che la lunghezza del cavo non deve superare i 10 m.

Trasmettitori LED e Ricevitori Fotodiodi per PCM e Dolby Digital

Alla sorgente, un impulso LED ad alta velocità codifica i dati PCM (Pulse Code Modulation) o surround compressi. Al dissipatore, un fotodiodo al silicio converte la luce in impulsi elettrici, che il decoder AV trasferisce alle uscite analogiche degli altoparlanti. Questa catena di conversione preserva la precisione temporale, fondamentale per la sincronizzazione dell'audio multicanale. Le porte audio ottiche utilizzano un LED o un diodo laser, che genera luce che codifica i dati audio in impulsi. Durante la fase di ricezione, i segnali luminosi vengono trasformati di nuovo in segnali elettrici che possono essere trattati come audio. Il segnale digitale è composto da una stringa binaria in cui viene codificata una stringa di caratteri. Per la trasmissione del segnale audio digitale vengono utilizzati cavi ottici con connettori TOSLINK e Mini TOSLINK o coassiali con connettori RCA (ossia cinch). La tecnologia garantisce la trasmissione tramite un impulso di luce rossa, la cui lunghezza d'onda è di circa 660 nm.

Esplorazione dei Tipi di Cavi Ottici e delle Opzioni di Connettori

La scelta del cavo ottico dipende dalle esigenze specifiche di installazione e dai dispositivi da collegare.

Cavi TOSLINK in Fibra di Plastica (POF) vs. in Fibra di Vetro (GOF): Pro e Contro

I cavi ottici sono disponibili principalmente in due varianti di materiale del nucleo:

• POF (fibra ottica plastica): Altamente flessibile ed economico per l'uso domestico, supporta lunghezze fino a 5 metri. Un'attenuazione più elevata limita la lunghezza e la larghezza di banda. Un cavo di segnale TOSLINK può utilizzare un conduttore di 1 mm in fibra ottica di plastica (polimetilmetacrilato o policarbonato). Data la loro elevata attenuazione della luce, la portata effettiva dei cavi ottici in plastica è limitata a circa 5 metri.
• GOF (fibra ottica di vetro): Minore perdita e maggiore larghezza di banda per corse fino a 10 metri, o 30 metri con booster in linea. Più fragile; evitare curve strette e pieghe. Le fibre ottiche in vetro sono le più efficaci in termini di funzionamento, consentendo una trasmissione dei dati ad alta velocità e su lunga distanza.

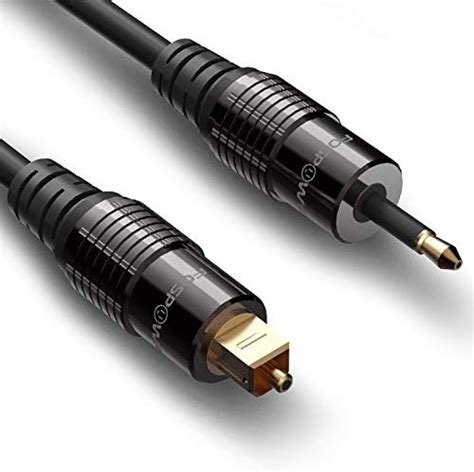

Cavi TOSLINK Standard vs. Mini-TOSLINK (3,5 mm)

Esistono due tipi principali di connettori TOSLINK:

• TOSLINK standard: La ghiera quadrata si adatta alle porte ottiche dedicate sui ricevitori AV e sui televisori. È il connettore standard TOSLINK, piccolo e quadrato, che si trova sulla maggior parte delle apparecchiature audio.
• Mini-TOSLINK (3,5 mm): Ghiera rotonda per dispositivi compatti (laptop, lettori CD portatili). La spina di questo cavo è stata progettata basandosi sul popolare connettore mini-jack da 3,5 mm. Inizialmente questa soluzione veniva utilizzata solo nei dispositivi mobili (per via delle minori dimensioni del collegamento, che facilita un utilizzo più comodo nei dispositivi portatili). Oggi i produttori di apparecchiature elettroniche utilizzano sempre più di frequente cavi Mini TOSLINK nei loro dispositivi RTV. Gli adattatori consentono la compatibilità incrociata tra porte mini e standard.

Ponticelli in Fibra Ottica Intrecciati in Nylon di Alta Qualità per una Maggiore Durata

Per i rack AV ad alto traffico, scegliere guaine intrecciate in nylon per resistenza all'abrasione e flessibilità. Questi ponticelli resistono a frequenti collegamenti e a manipolazioni brusche senza compromettere la qualità del segnale.

Cavo Audio Ottico vs. Audio Digitale Coassiale vs. HDMI ARC/eARC

La scelta tra i vari tipi di connessione audio digitale dipende dalle esigenze specifiche dell'utente e dalle capacità dei dispositivi.

• Ottico: Offre isolamento audio, nessun ronzio, ed è compatibile con la maggior parte dei ricevitori e soundbar. Il cavo ottico sfrutta la fibra ottica presente al suo interno. Le proprietà fisiche della trasmissione dati mediante l'onda luminosa modulata (invece della corrente elettrica) fanno sì che la trasmissione non venga disturbata da fattori esterni.
• Coassiale: Qualità audio simile a un costo inferiore; cavo più flessibile. I cavi coassiali trasmettono il segnale digitale sotto forma di impulsi elettrici attraverso un conduttore centrale schermato. Grazie alla loro costruzione, possono offrire una larghezza di banda più elevata e una minore distorsione del segnale rispetto ai cavi ottici. Per chi ricerca un’esperienza audio più fedele e coinvolgente, il collegamento coassiale è spesso la scelta migliore. Il collegamento coassiale trasmette il segnale audio in maniera più diretta e con minori conversioni rispetto al cavo ottico, permettendo di ottenere un suono più naturale e dettagliato, particolarmente apprezzato negli impianti Hi-Fi stereo. Molti DAC e amplificatori di fascia alta offrono ingressi coassiali di qualità superiore rispetto agli ingressi ottici. Anche i migliori streamer audio supportano il collegamento digitale coassiale per garantire un segnale più stabile e privo di jitter.
• HDMI ARC/eARC: Offre la comodità del cavo singolo per audio e video ad alta definizione, e supporto dei nuovi formati immersivi. La differenza principale tra un cavo ottico e HDMI è il numero di formati audio supportati. Il cavo ottico supporta l'audio 5.1 Dolby Digital e DTS, ma non codec lossless come Dolby TrueHD, DTS-HD MA o formati immersivi come Dolby Atmos. HDMI ha anche un'elevata larghezza di banda, che consente di incorporare nuovi formati audio ed esperienze sonore come Dolby Atmos. D'altro canto, l'audio ottico è bravo a trasportare formati audio surround standard come Dolby Digital o segnali audio DTS. Tuttavia, non ha abbastanza larghezza di banda per trasportare i segnali audio più avanzati. Pertanto, l'audio ottico può essere considerato tecnicamente inferiore in termini di suono in generale.

Quando si tratta di collegare un sistema audio digitale, due delle opzioni più comuni sono il cavo ottico e il coassiale. Non c'è differenza di suono. Qualunque sia il tipo scelto, entrambi inviano lo stesso suono. Tuttavia, l'uso di connettori TOSLINK per l'audio ottico stereo è utile perché nessuna interferenza elettromagnetica può influenzare l'esperienza dell'utente. Comparativamente, le connessioni audio ottiche sarebbero migliori dei connettori analogici che trasmettono informazioni audio e sono suscettibili a interferenze anisotropiche.

Guida all'Acquisto e Disponibilità Regionale per Cavi TOSLINK e in Fibra

Per un acquisto informato, è essenziale considerare alcuni fattori chiave.

Come Scegliere la Lunghezza Giusta del Cavo e il Materiale della Guaina

• Lunghezza della corsa: Per i tipici sistemi domestici, fibra plastica TOSLINK ≤5 m; fibra di vetro ≤10 m. Per distanze audio superiori a 10 m (fibra di vetro) o 5 m (fibra di plastica), installare ripetitori TOSLINK o extender attivi per preservare la potenza del segnale ed evitare interruzioni.
• Giacca: PVC per uso domestico interno; intrecciato in nylon per maggiore durata; LSZH (Low Smoke Zero Halogen) per installazioni commerciali o sensibili al fuoco.
• Prezzo: Il prezzo del prodotto dipende dal materiale utilizzato nella fibra ottica. I materiali con le migliori proprietà consentono al cavo di operare con frequenze più elevate, mentre l'impiego di materie plastiche per produrre il nucleo del cavo ottico causa una riduzione delle frequenze massime di trasmissione. Tali cavi saranno più economici e in teoria di qualità inferiore, ma possono rivelarsi più convenienti e perfettamente sufficienti per alcune applicazioni.

Tipi di Connettori per Fibra di Rete vs. Fibra Audio

È importante distinguere tra i connettori utilizzati per le reti dati e quelli per l'audio:

• Ponticelli in fibra di rete: Utilizzano connettori FC, SC, ST o LC su fibre multimodali o monomodali per reti dati.
• Cavi ottici audio: Utilizzano connettori TOSLINK quadrati standard o mini-TOSLINK progettati per l'audio SPDIF.

Dove Acquistare Cavi Audio Ottici Vicino a Te

• Ricerca "acquista il cavo TOSLINK online” con geo-modificatore (ad esempio, “Italia”).
• Principali distributori di elettronica: RS Components, Digi-Key, Mouser, Transfer Multisort Elektronik (TME); vendita al dettaglio: Amazon, Best Buy, specialisti AV locali.
• Marchi specializzati: SVS SoundPath, CABLECREATION, Van Damme, Belkin.

Installazione e Migliori Pratiche per Prestazioni Audio Ottiche Ottimali

Una corretta installazione e manutenzione sono cruciali per la durata e le prestazioni del cavo ottico.

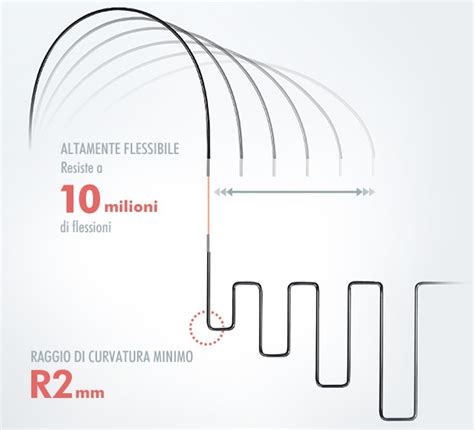

Mantenere il Raggio di Curvatura Minimo ed Evitare Pieghe

Assicurarsi che le curve dei cavi non siano più strette di 10 volte il diametro del cavo. Le curve strette possono rompere il nucleo della fibra e causare la perdita del segnale. Durante l'installazione delle apparecchiature audio che utilizzano cavi TOSLINK, non è possibile in nessun caso deformare il cavo. Tale comportamento può causare la rottura del nucleo, che a sua volta renderà il cavo completamente inutilizzabile. Il costo di riparazione di un cavo in fibra ottica danneggiato può essere fino a una dozzina di volte superiore rispetto all'acquisto di un cavo nuovo. Pertanto, questo tipo di apparecchiatura deve essere manipolata delicatamente e facendo molta attenzione.

Pulire e Proteggere le Estremità dei Connettori in Fibra

Utilizzare tamponi privi di lanugine e alcol isopropilico al 90-99% per pulire delicatamente le estremità delle ghiere. Riposizionare sempre i tappi antipolvere quando sono scollegati per prevenire la contaminazione. Le porte ottiche raccolgono molta polvere e detriti.

Quando Utilizzare Ripetitori o Amplificatori Attivi

Per distanze audio superiori a 10 m (fibra di vetro) o 5 m (fibra di plastica), installare ripetitori TOSLINK o extender attivi per preservare la potenza del segnale ed evitare interruzioni.

Argomenti Avanzati: Risoluzione dei Problemi e Ottimizzazione della Connessione del Cavo Ottico

Anche con una corretta installazione, possono verificarsi problemi. Ecco come diagnosticarli e risolverli.

Cause Comuni di "Nessun Suono" sull'Audio Ottico

• Uscita sorgente non impostata su audio SPDIF.
• Connettori sporchi o danneggiati.
• Cavo troppo lungo o piegato oltre il raggio minimo.
• Assicurarsi che le impostazioni audio in tutti i dispositivi corrispondano alle capacità e alle limitazioni del ricevitore.
• Controllare le impostazioni nel dispositivo sorgente per vedere se l'uscita è selezionata come uscita ottica. Alcuni dispositivi potrebbero dover essere impostati in modo che l'uscita audio ottica possa essere selezionata.

Come Diagnosticare Problemi di Integrità del Segnale

• Scambiare con un cavo sicuramente funzionante per isolare l'unità dai guasti del cavo.
• Verificare l'illuminazione LED rossa alla fonte (indica la trasmissione attiva della luce). È l'emettitore LED che indica un segnale audio ottico attivo; è sicuro e previsto.
• Verificare che l'assegnazione dell'ingresso del ricevitore AV corrisponda alla porta ottica.

Integrazione di Cavi Ottici in Rack A/V Complessi

• Etichettare chiaramente entrambe le estremità; utilizzare tappi antipolvere con codice colore.
• Avvolgere con cinghie in velcro, evitare di stringere eccessivamente le fascette attorno ai cavi.

10 Domande Frequenti sui Cavi Ottici, sui Cavi TOSLINK e sulla Fibra Audio Digitale

1. A cosa serve un cavo ottico in un home theatre?Collega sorgenti audio (Blu-ray, TV, console di gioco) a ricevitori o soundbar, garantendo un audio digitale privo di interferenze elettromagnetiche.

2. Per quanto tempo posso utilizzare un cavo ottico TOSLINK senza perdita di segnale?Plastica ≤5 m; vetro ≤10 m senza alimentazione; ≤30 m con un booster attivo.

3. Un cavo in fibra ottica può trasportare Dolby Atmos o DTS:X?No; è limitato dalla larghezza di banda SPDIF ai formati Dolby Digital e DTS-ES. I codec immersivi richiedono HDMI eARC.

4. Perché dall'uscita ottica del mio televisore esce una luce rossa?È l'emettitore LED che indica un segnale audio ottico attivo; è sicuro e previsto.

5. Come faccio a collegare una porta mini-TOSLINK del mio laptop al ricevitore AV?Utilizzare un adattatore o un cavo mini-TOSLINK a TOSLINK standard con una ghiera da 3,5 mm e una ghiera quadrata.

6. Dovrei scegliere un cavo audio ottico con anima in plastica o in vetro?Per brevi fuoricampo la plastica va bene; per installazioni critiche o corse >5 m, il vetro offre una perdita inferiore.

7. Come faccio a impostare la mia TV in modo che trasmetta l'audio tramite cavo ottico?Nelle impostazioni audio del televisore, selezionare “Uscita audio digitale (ottica)” o “SPDIF” e disattivare gli altoparlanti del televisore se necessario.

8. Posso convertire l'audio ottico in SPDIF coassiale con un adattatore passivo?No; richiede un convertitore SPDIF attivo per cambiare il mezzo del segnale (da leggero a elettrico). Un estrattore audio HDMI consente di collegare dispositivi HDMI dotati di uscita audio ottica. L'estrattore audio ottico prende HDMI come sorgente e invia un segnale audio tramite un cavo ottico.

9. Cosa devo fare se il mio cavo ottico non trasmette l'audio?Pulire i connettori, controllare le impostazioni, scambiare i cavi e ispezionare eventuali piegature o danni. Controlla se è visibile una luce rossa all'altra estremità quando colleghi il cavo.

10. I cavi ottici sono completamente immuni al ronzio dovuto al ground loop?Sì; l'isolamento ottico previene i loop di terra insiti nei cavi in rame.

Integrazione di Dispositivi Audio con Cavi Ottici

Il cavo ottico è una soluzione versatile per collegare diversi dispositivi audio.

Collegamento di una TV a un Sistema Audio Esterno

Sì, il collegamento del televisore tramite cavo ottico è una soluzione molto diffusa ed efficace, soprattutto con i sistemi audio che supportano il Dolby Digital o il DTS. Per collegare un cavo ottico, rimuovere i cappucci dai connettori e inserirli nei connettori contrassegnati rispettivamente da "OPTICAL IN" e "OPTICAL OUT". Al dispositivo che invia il segnale è necessario collegare una spina alla presa contrassegnata con la dicitura OPTICAL OUT, mentre l'altra spina deve essere collegata al dispositivo che riceve i dati alla presa OPTICAL IN. La connessione ottica supporta una varietà di formati audio digitali, inclusi PCM stereo, Dolby Digital e DTS.

Scegliere l'Apparecchiatura Audio Adeguata per una Configurazione Ottica

Se si seleziona un'apparecchiatura audio per una configurazione ottica, è fondamentale acquistare componenti realizzati appositamente per funzionare in modo ottimale con le interfacce ottiche. Questo per garantire che il processo di configurazione funzioni senza intoppi. Cercare ingressi audio ottici su soundbar, ricevitori AV o sistemi di griglia per barbecue. Scegliere dispositivi che possano accettare Dolby Digital poiché questo è il formato audio supportato predefinito disponibile tramite cavi ottici. Inoltre, l'apparecchiatura deve essere sufficiente in potenza e canali per adattarsi allo scopo previsto, che può essere un sistema di base a due canali o una disposizione multi-altoparlante che copre spazi più ampi. È anche importante considerare la crescita futura del sistema audio e configurare correttamente i componenti per consentire tale crescita, assicurando al contempo che l'audio digitale ottico sia supportato.

Combinare una Soundbar con un Sistema Audio Surround

Per combinare efficacemente una soundbar con un sistema audio surround, controlla prima quali porte sono disponibili sulla tua soundbar e attualmente disponibili sul tuo sistema audio. Le soundbar sono generalmente dotate di uscita HDMI ARC (Audio Return Channel), che può essere collegata all'uscita HDMI ARC del ricevitore AV o della TV per la trasmissione audio. Se non c'è una porta HDMI ARC, la seconda opzione sarà quella di utilizzare connessioni audio ottiche. I cavi ottici collegano l'uscita ottica del tuo sistema audio surround all'ingresso della soundbar, assicurandoti che entrambi gli apparecchi siano impostati per accettare quella modalità di trasferimento audio. Inoltre, le soundbar di fascia alta possono connettersi in modalità wireless tramite Bluetooth o WI-Fi, il che semplifica l'integrazione senza dover passare molti cavi.

Cavi Ottici e Vecchi Dispositivi Audio

L'utilizzo di cavi ottici con apparecchiature audio meno recenti può richiedere adattatori o soluzioni specifiche.

Adattatori Convertitori Audio Ottici

Quando una singola porta TOSLINK distintiva non è disponibile su dispositivi più vecchi, un adattatore convertitore audio e un ingresso ottico possono essere utilizzati per collegare dispositivi di nuova generazione. In questo caso, questi adattatori solitamente trasformano il segnale digitale ottico in uscite analogiche RCA o da 3.5 mm da utilizzare con sistemi di altoparlanti più vecchi. I sistemi Toslink to RCA Audio Adapter funzionano accettando cavi Toslink, che vengono utilizzati per trasmettere segnali audio digitali tramite un'interfaccia ottica e, a loro volta, producono un segnale audio tramite ingressi analogici di vari componenti. I componenti audio progettati per utilizzare questa interfaccia hanno le loro informazioni passate attraverso un chipset DAC o chip di conversione digitale-analogico, che vengono decodificati utilizzando una forma d'onda elettronica che descrive le informazioni nel componente. Il risultato finale di questo tipo di tecnologia è tradotto in un segnale audio a due canali, che avviene dopo che le informazioni codificate digitalmente vengono passate attraverso un'interfaccia a braccio ottico interessata all'elettronica.

Utilizzo di un Estrattore Audio HDMI per Dispositivi Senza Porta Ottica

Se un dispositivo non è dotato di una porta ottica, è necessario installare un estrattore audio HDMI che separi il segnale audio dall'uscita HDMI in una singola connessione Toslink. Una volta ottenuto l'estrattore giusto, sei pronto per partire. Per iniziare, collega il cavo HDMI dalla porta HDMI della tua Apple TV alla porta di ingresso HDMI dell'estrattore. Utilizzando un cavo Toslink, collega l'uscita ottica dell'estrattore all'uscita ottica dei tuoi sistemi audio.
