Cavo Retromarcia Opel Zafira: Guida all'Installazione di Sensori di Parcheggio

L'installazione di sensori di parcheggio posteriori è un upgrade significativo per molti proprietari di veicoli, migliorando la sicurezza e la comodità durante le manovre. Per i possessori di Opel Zafira, in particolare, la ricerca del cavo della retromarcia per alimentare questi sistemi può presentare alcune sfide specifiche. Questo articolo esplora le opzioni e le considerazioni per individuare il cavo della retromarcia sulla Zafira, fornendo indicazioni dettagliate per un'installazione pulita ed efficiente.

Comprendere l'Esigenza: Perché un Punto di Alimentazione Alternativo?

Molti installatori di kit sensori di parcheggio si trovano di fronte al dilemma di dove prelevare l'alimentazione per il sistema. L'opzione più intuitiva sembrerebbe essere direttamente dalla lampada della retromarcia situata sul portellone. Tuttavia, questa soluzione, seppur apparentemente più semplice, può portare a compromessi in termini di qualità dell'installazione. La preoccupazione principale è quella di evitare "fili a vista" che possano deturpare l'estetica dell'abitacolo o creare potenziali punti di usura e guasto. L'obiettivo è quindi trovare un punto di prelievo della corrente più discreto e integrato, che permetta un cablaggio pulito e professionale.

Identificazione del Cavo della Retromarcia: La Sfida sulla Zafira

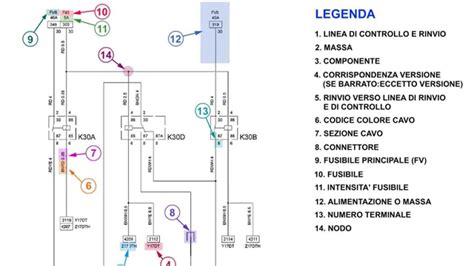

La chiave per un'installazione di successo risiede nell'identificazione precisa del cavo che alimenta la luce di retromarcia. Per l'Opel Zafira, diverse discussioni e esperienze condivise indicano che il cavo di interesse è di colore "bianco verde". Questo cavo specifico parte dal fanalino della retromarcia e prosegue all'interno della struttura del veicolo. Individuare questo cavo non è solo una questione di colore, ma anche di percorso all'interno del cablaggio esistente.

Il Percorso del Cavo: Dal Portellone alla Centralina Posteriore

Tradizionalmente, per raggiungere il cavo della retromarcia, si potrebbe pensare di operare direttamente sul portellone. Tuttavia, per un'installazione più comoda e meno invasiva, si suggerisce di intercettare il cavo in una posizione più accessibile, come ad esempio "sulla centralina SX nel baule". Questa "centralina SX" (lato sinistro) nel vano bagagli rappresenta un punto nevralgico dove i fasci di cavi convergono e dove l'accesso potrebbe essere più agevole rispetto all'interno del portellone stesso.

L'idea di prendere la corrente da questa posizione con un "rubbacorrente" è vista come un'alternativa più pratica rispetto al dover gestire il cablaggio direttamente sulla lampada del portellone, specialmente per chi desidera evitare un percorso dei fili eccessivamente esposto o difficile da nascondere.

Considerazioni per Diversi Modelli di Zafira

È importante notare che, sebbene le linee guida generali possano essere simili, potrebbero esserci leggere variazioni a seconda della specifica versione della Opel Zafira. Ad esempio, il cavo bianco verde è stato identificato come tale per una "1.7 CDTI 125CV 5P". Mentre questo colore è un forte indicatore, è sempre consigliabile una verifica con un tester o un multimetro per confermare l'esatta funzione del cavo individuato, assicurandosi che si attivi solamente quando la retromarcia è inserita.

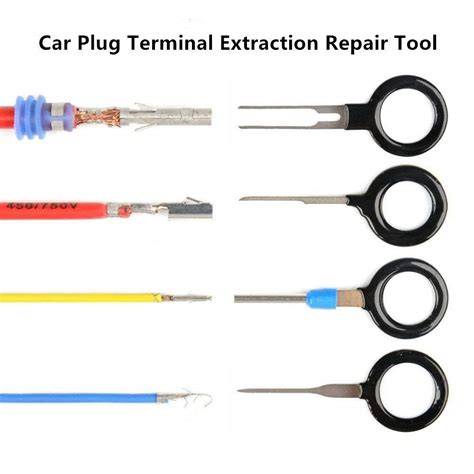

Strumenti e Materiali Necessari per il Cablaggio

Per un'installazione accurata e sicura, è fondamentale avere a disposizione gli strumenti e i materiali giusti.

• Tester o Multimetro: Essenziale per identificare con certezza il cavo della retromarcia, verificando la presenza di tensione solo quando la retromarcia è inserita.
• Rubbacorrente (o Connettori a Derivazione Rapida): Permettono di prelevare corrente da un cavo esistente senza tagliarlo. È cruciale scegliere rubbacorrente di buona qualità per evitare falsi contatti o danni al cablaggio originale.
• Cavo Elettrico: Di sezione adeguata per collegare il punto di prelievo al modulo dei sensori di parcheggio.
• Forbici da Elettricista o Pinze Spellafili: Per preparare i cavi.
• Nastro Isolante o Guaina Termorestringente: Per isolare i collegamenti e proteggerli da umidità e abrasioni.
• Fascette Stringicavo: Per fissare i nuovi cavi lungo il percorso esistente, mantenendo l'ordine e la pulizia dell'installazione.
• Kit di Sensori di Parcheggio: Il kit stesso, completo di centralina, sensori e display (se presente).
• Chiavi e Cacciaviti: Per smontare pannelli interni o rivestimenti necessari per accedere ai cablaggi.

Procedura Dettagliata per il Prelievo del Segnale di Retromarcia

Per garantire un'installazione pulita e funzionale, seguire questi passaggi è fondamentale.

Fase 1: Accesso alla Zona di Lavoro

Per raggiungere la "centralina SX nel baule", è spesso necessario rimuovere parte del rivestimento interno del bagagliaio sul lato sinistro. Questo può includere la rimozione del pannello laterale o di parte del rivestimento del pavimento. È consigliabile procedere con cautela per evitare di danneggiare le clip di fissaggio o i pannelli stessi. La documentazione del veicolo o le guide online specifiche per il modello di Zafira possono essere d'aiuto per identificare i punti di fissaggio.

Fase 2: Identificazione del Cavo Bianco Verde

Una volta che l'area è accessibile, occorre localizzare il fascio di cavi che serve il fanalino posteriore sinistro. All'interno di questo fascio, cercare il cavo di colore bianco verde. Come menzionato, questo è il colore comunemente associato al segnale della retromarcia per la Zafira.

Verifica Cruciale con Multimetro: Prima di effettuare qualsiasi collegamento, è imprescindibile verificare che il cavo individuato sia effettivamente quello della retromarcia.

1. Accendere il quadro del veicolo (non necessariamente il motore).
2. Inserire la retromarcia (assicurarsi che il freno di stazionamento sia azionato per sicurezza).
3. Con il multimetro impostato su misurazione di tensione DC, posizionare un puntale sul cavo bianco verde e l'altro a massa (un punto metallico della carrozzeria).
4. Dovrebbe essere rilevata una tensione di circa 12V.
5. Disinserire la retromarcia: la tensione sul cavo bianco verde dovrebbe scendere a 0V. Questa variazione conferma che si è identificato il cavo corretto.

Fase 3: Collegamento con Rubbacorrente

Una volta confermato il cavo, si può procedere con il collegamento. Il "rubbacorrente" è uno strumento molto utile per questo scopo in quanto permette di derivare un segnale senza dover tagliare e saldare i cavi, riducendo il rischio di errori o di compromissione del cablaggio originale.

1. Aprire il rubbacorrente e posizionare al suo interno il cavo bianco verde.
2. Inserire il cavo proveniente dal modulo dei sensori di parcheggio nell'apposito alloggiamento del rubbacorrente.
3. Chiudere il rubbacorrente con una pinza, assicurandosi che la lamina metallica interna perfori l'isolante dei due cavi, creando un contatto elettrico.
4. Verificare la solidità del collegamento.

Importante: Assicurarsi che il rubbacorrente sia compatibile con la sezione dei cavi per evitare danni o scarso contatto. È consigliabile prelevare anche un punto di massa (negativo) nelle vicinanze, solitamente da un bullone sulla carrozzeria o da un cavo di massa esistente.

Fase 4: Cablaggio del Modulo Sensori e Sensori Esterni

Dopo aver stabilito l'alimentazione, si può procedere con il cablaggio del resto del kit:

• Modulo Centrale: Posizionare il modulo centrale dei sensori di parcheggio in una zona sicura e protetta all'interno del baule, lontano da fonti di calore o umidità. Fissarlo con fascette o biadesivo.
• Sensori Posteriori: Far passare i cavi dei sensori attraverso i passacavi esistenti nel paraurti posteriore o creare nuovi passaggi sigillati se necessario. I sensori vengono solitamente montati forando il paraurti. Seguire attentamente le istruzioni del produttore del kit per la loro installazione e il corretto orientamento.
• Display/Buzzer: Se il kit include un display o un buzzer, far passare i relativi cavi fino alla posizione desiderata nell'abitacolo (es. sul cruscotto o vicino al retrovisore), nascondendoli sotto i rivestimenti.

Fase 5: Test Funzionale e Riassemblaggio

Prima di riassemblare completamente tutti i rivestimenti, è fondamentale eseguire un test completo del sistema:

1. Accendere il quadro e inserire la retromarcia.
2. Verificare che il modulo dei sensori si attivi (spesso con un segnale acustico o l'accensione di un LED).
3. Simulare la presenza di ostacoli dietro il veicolo per verificare che i sensori rilevino correttamente e che il display/buzzer fornisca le indicazioni appropriate.
4. Una volta confermato il corretto funzionamento, riassemblare tutti i pannelli e i rivestimenti rimossi, assicurandosi che i cavi siano ben fissati e non ostruiscano parti mobili o punti di chiusura.

Vantaggi di un Cablaggio Interno e Discreto

Optare per il prelievo del segnale di retromarcia dalla centralina posteriore o da un fascio di cavi interno, piuttosto che direttamente dalla lampada sul portellone, offre diversi vantaggi:

• Estetica Migliorata: Evita "fili a vista" che possono rovinare l'aspetto del veicolo, sia all'interno del baule che sul portellone.
• Protezione dei Cavi: I cavi interni sono meno esposti a usura, agenti atmosferici e potenziali danni accidentali. Questo contribuisce a una maggiore durabilità dell'installazione.
• Maggiore Professionalità: Un'installazione pulita e nascosta denota una maggiore cura e professionalità, sia che venga eseguita in autonomia sia che sia affidata a un tecnico.
• Facilità di Manutenzione: In caso di necessità, il modulo e i collegamenti principali sono più accessibili all'interno del baule rispetto a un cablaggio intricato nel portellone.

Considerazioni Aggiuntive e Consigli Utili

• Consumo Energetico: I moderni kit di sensori di parcheggio hanno un consumo energetico minimo, quindi il prelievo da un cavo esistente non dovrebbe sovraccaricare il circuito della retromarcia. Tuttavia, è sempre buona norma non collegare dispositivi ad alto assorbimento su circuiti non progettati per essi.
• Integrazione con CAN-BUS: Le Opel Zafira, come molti veicoli moderni, utilizzano il sistema CAN-BUS per la comunicazione tra le varie centraline. Il segnale della retromarcia è un segnale "tradizionale" (12V quando attiva), quindi l'utilizzo di un rubbacorrente per prelevare corrente diretta non dovrebbe creare interferenze con il CAN-BUS. In ogni caso, è sempre consigliabile, qualora si avessero dubbi, consultare uno schema elettrico specifico del proprio modello.
• Fili di Massa: Oltre al positivo (il cavo bianco verde), è necessario collegare anche il negativo (massa) al modulo dei sensori. Di solito, ci sono diversi punti di massa disponibili nella zona del baule, come bulloni avvitati alla carrozzeria o cavi neri/marroni presenti nei fasci.
• Guida Specifiche Online: Esistono numerosi forum e comunità online dedicate ai proprietari di Opel Zafira. La ricerca di "cavo retromarcia Zafira" o "sensori parcheggio Zafira installazione" può portare a guide fotografiche o video realizzate da altri utenti che hanno già affrontato la stessa operazione. Queste risorse possono fornire dettagli visivi preziosi e suggerimenti specifici per il proprio modello.
• Isolamento e Fissaggio: Non sottovalutare l'importanza di isolare correttamente tutti i collegamenti e di fissare saldamente i cavi con fascette. Questo previene cortocircuiti, rumori dovuti a vibrazioni e l'usura dei cavi stessi. Utilizzare nastro isolante di qualità o, meglio ancora, guaina termorestringente per i collegamenti esposti.
• Luce di Cortesia Bagagliaio: Talvolta, la luce di cortesia del bagagliaio può essere un punto di riferimento per i cablaggi, ma è fondamentale verificare che il suo circuito si attivi solo in retromarcia o che il segnale sia compatibile con l'attivazione dei sensori. In generale, il cavo specifico della retromarcia è la scelta più affidabile.

L'installazione dei sensori di parcheggio sulla Opel Zafira, prelevando il segnale dalla centralina posteriore, rappresenta una soluzione ottimale per chi cerca un'installazione pulita, discreta e funzionale. Seguendo attentamente le istruzioni e prestando attenzione ai dettagli, è possibile migliorare notevolmente l'esperienza di guida e parcheggio del proprio veicolo.
