Riparazione Debimetro Multijet: Guida Completa alla Manutenzione e Soluzione dei Problemi

Il debimetro, conosciuto anche con il nome di sensore di massa d’aria o MAF (Mass Air Flow), rappresenta un componente di primaria importanza all'interno del sistema di gestione del motore di un veicolo. La sua funzione è quella di monitorare con precisione la quantità di aria che entra nel propulsore, un dato fondamentale che la centralina elettronica (ECU) utilizza per calcolare l'esatta quantità di carburante da iniettare. Questo processo è cruciale per ottimizzare l'efficienza della combustione, ridurre i consumi e minimizzare le emissioni nocive. Un debimetro sporco o malfunzionante può, di conseguenza, innescare una serie di problematiche, tra cui una diminuzione delle prestazioni, un aumento dei consumi di carburante e, nei casi più gravi, compromettere seriamente il funzionamento del motore.

Funzionamento e Tipologie di Debimetro

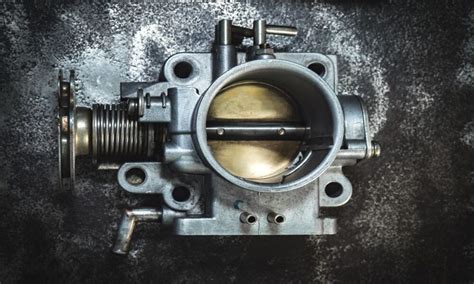

Il debimetro è generalmente posizionato nel condotto dell'aria, a valle del filtro dell'aria e prima del corpo farfallato. Questo condotto è il tubo che collega la scatola del filtro dell'aria al corpo farfallato, il quale ha il compito di regolare l'afflusso di aria al motore. Esistono principalmente due tecnologie impiegate nella costruzione dei debimetri: "hot wire" (filo caldo) e "hot film" (film caldo).

Debimetro a Filo Caldo (Hot Wire MAF)

Questo è uno dei tipi più diffusi. Si basa su un sottile filo di platino o nichel, mantenuto caldo da una corrente elettrica. Quando l'aria del motore attraversa il condotto, raffredda questo filo. La centralina, per mantenere il filo alla sua temperatura predefinita, deve aumentare la corrente elettrica che lo attraversa. La quantità di corrente aggiuntiva necessaria viene misurata e convertita in un segnale elettrico che indica alla centralina la massa d'aria in ingresso.

Le fasi operative di un debimetro a filo caldo sono le seguenti:

• Riscaldamento del filo: Il filo di platino viene riscaldato elettricamente a una temperatura costante, superiore a quella dell'aria ambiente.
• Raffreddamento causato dal flusso d’aria: Quando l'aria attraversa il condotto, essa raffredda il filo.
• Regolazione della corrente: Per mantenere il filo alla temperatura prestabilita, la centralina elettronica (ECU) adegua la corrente elettrica che scorre attraverso il filo.
• Conversione in segnale elettrico: La corrente elettrica necessaria per mantenere il filo caldo viene misurata e trasformata in un segnale elettrico inviato alla centralina.

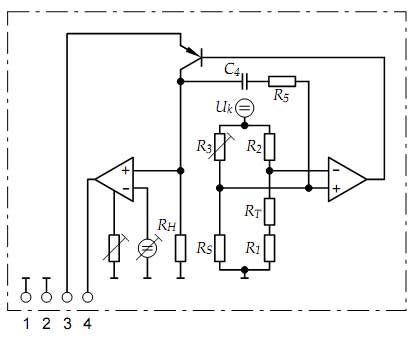

Debimetro a Film Caldo (Hot Film MAF)

Questa tecnologia utilizza una sottile pellicola resistiva invece di un filo. La pellicola calda è montata su un substrato, tipicamente ceramico, che conferisce maggiore robustezza e precisione al sensore. Il sensore a pellicola calda è composto da una resistenza di riscaldamento, una resistenza di misurazione e un circuito di compensazione termica.

Il principio di funzionamento del sensore MAF a film caldo è analogo a quello a filo caldo. Una sottile membrana viene riscaldata a una temperatura specifica rispetto all'aria di aspirazione. In assenza di flusso d'aria, il calore si dissipa per conduzione termica attraverso l'aria. In presenza di flusso d'aria, la dissipazione del calore aumenta proporzionalmente alla portata dell'aria. I sistemi elettronici, misurando la corrente di riscaldamento richiesta, sono in grado di calcolare la massa d'aria.

Una variante del sensore MAF a film caldo impiega due elementi di misurazione con un elemento riscaldato in ceramica posizionato tra di essi. L'elemento riscaldante della membrana sottile viene mantenuto a una temperatura costante, superiore a quella dell'aria di aspirazione, indipendentemente dal flusso d'aria. Quando il motore è spento (senza flusso d'aria), il calore si distribuisce uniformemente tra i due sensori, che misurano la stessa temperatura dell'aria. Con il motore in funzione, l'aria di aspirazione fluisce dal primo sensore verso il secondo, passando sopra l'elemento del sensore. L'aria raffredda il sensore 1 e si riscalda sopra l'elemento riscaldante, facendo sì che il sensore 2 si raffreddi meno rispetto al sensore 1.

Alcuni sensori MAF includono un sistema di rilevamento del riflusso per minimizzare gli errori di misurazione causati dall'aria pulsante nel collettore di aspirazione. Se l'aria ritorna dal lato del motore, il sensore di temperatura 2 si raffredda e il sensore di temperatura 1 si riscalda.

L'Importanza del Debimetro per la Centralina e il Motore

Il segnale elettrico generato dal debimetro, che rappresenta la massa d'aria in ingresso, viene trasmesso alla centralina elettronica (ECU). L'ECU elabora questo dato, integrandolo con le informazioni provenienti da altri sensori (come il sensore di temperatura dell'aria e quello dell'ossigeno nello scarico), per determinare il rapporto stechiometrico aria/carburante ideale.

La capacità dell'ECU di regolare in tempo reale la quantità di carburante iniettato nei cilindri, basandosi sul flusso d'aria misurato dal debimetro, è fondamentale. Ad esempio, durante le fasi di accelerazione, un aumento del flusso d'aria comporterà un incremento dell'iniezione di carburante per mantenere la miscela aria-carburante ottimale. Un rapporto aria/carburante errato porta a una combustione incompleta, con conseguente aumento delle emissioni di gas inquinanti e una potenziale perdita di potenza.

Per i motori diesel, il valore misurato dal debimetro a carichi parziali è utilizzato per controllare il ricircolo dei gas di scarico (EGR), mentre a pieno carico serve a limitare la produzione di fumo nero.

Sintomi di un Debimetro Sporco o Malfunzionante

Un debimetro contaminato da polvere, detriti, microparticelle o vapori d'olio può portare a misurazioni imprecise della massa d'aria. Già dopo circa 20.000 km, il sensore potrebbe iniziare a sporcarsi, specialmente su veicoli compatti dove il vano motore è più ristretto e il debimetro può essere più esposto a vapori d'olio o fuliggini derivanti dalla combustione.

I sintomi di un debimetro sporco o guasto possono manifestarsi in vari modi:

• Fumo nero allo scarico: Un'errata misurazione della massa d'aria può portare a una combustione incompleta, generando un eccesso di particolato e quindi fumo nero.
• Aumento dei consumi di carburante: La centralina, interpretando erroneamente la quantità d'aria, potrebbe iniettare una quantità di carburante non ottimale.
• Perdita di potenza e prestazioni ridotte: Il motore potrebbe non raggiungere la sua piena potenza, soprattutto in accelerazione.
• Difficoltà di avviamento o irregolarità al minimo: Il regime del motore potrebbe diventare instabile o l'avviamento più difficoltoso.
• Accensione della spia "Check Engine": La centralina, rilevando un segnale del debimetro non plausibile (troppo basso o troppo alto), memorizza un codice di errore e accende la spia sul cruscotto.
• La turbina attacca a un regime di giri più elevato: In presenza di un debimetro difettoso, la gestione della sovralimentazione potrebbe essere compromessa.

Diagnosi e Test del Debimetro

Non sempre è facile individuare un debimetro guasto, poiché sintomi simili possono essere causati da altri componenti del sistema di gestione motore, come le candelette, gli iniettori o la valvola EGR.

Test Semplice: Scollegamento del Connettore

Un metodo empirico per verificare se il debimetro è la causa dei problemi consiste nello scollegare temporaneamente il suo connettore elettrico. Se, dopo aver scollegato il debimetro, il motore mostra prestazioni notevolmente migliorate (anche se potrebbe entrare in modalità di emergenza con valori predefiniti), è molto probabile che il debimetro sia la causa del malfunzionamento. In questa modalità di emergenza, la centralina utilizza valori di mappatura preimpostati, bypassando le letture del debimetro.

Verifica Elettrica

Un controllo più approfondito prevede la verifica della continuità dell'alimentazione elettrica del debimetro (tipicamente 12V e/o 5V) e l'assenza di cortocircuiti verso massa. È necessario consultare lo schema elettrico specifico del veicolo per effettuare misurazioni precise. I debimetri dispongono di un numero di pin che può variare da tre a sette.

• Misurazione della Tensione del Segnale: Con il quadro acceso (motore spento), la tensione del segnale del debimetro dovrebbe trovarsi in un intervallo specifico, generalmente tra 0,2V e 1,0V, a seconda del modello. Se la tensione è 0V o 5V, il debimetro è quasi certamente difettoso e necessita di sostituzione.
• Test di Accelerazione: Durante un test su strada, accelerando a fondo e raggiungendo la velocità nominale del motore, la tensione del segnale dovrebbe aumentare fino a un valore massimo, solitamente compreso tra 4,2V e 4,7V.
• Utilizzo dell'Oscilloscopio: Per debimetri che generano un segnale ad onda quadra, è necessario utilizzare un oscilloscopio o un dispositivo di misurazione della frequenza. Con il quadro acceso, si dovrebbe visualizzare un segnale ad onda quadra la cui frequenza varia (es. tra 1 kHz e 15 kHz). Nei debimetri più recenti, questo segnale può indicare sia la massa d'aria che la temperatura dell'aria di ammissione.

È importante notare che un valore basso di massa d'aria misurato dal debimetro non indica sempre un difetto del sensore stesso. La causa potrebbe risiedere nel filtro dell'aria, nel sistema EGR, nelle valvole del turbo, nel filtro antiparticolato o nel turbocompressore stesso. Solo dopo aver escluso tutte queste altre possibili cause si può essere certi che il problema sia il sensore MAF.

Riparazione e Pulizia del Debimetro: Procedura e Precauzioni

La pulizia del debimetro è un'operazione di manutenzione che può essere eseguita, ma richiede molta cautela data la delicatezza del componente. Non sempre la pulizia risolve definitivamente il problema, e in molti casi la sostituzione è l'unica soluzione efficace.

Pulizia del Debimetro

Se si decide di procedere con la pulizia, è fondamentale utilizzare esclusivamente prodotti specifici per la pulizia dei debimetri. Questi spray sono formulati per rimuovere lo sporco senza lasciare residui e senza danneggiare i delicati filamenti o le pellicole sensibili.

Procedura consigliata:

1. Scollegare la batteria: Sebbene non sempre strettamente necessario, scollegare il terminale negativo della batteria può prevenire cortocircuiti accidentali o la registrazione di errori da parte della centralina durante l'intervento.
2. Localizzare e scollegare il debimetro: Individuare il debimetro nel condotto dell'aria. Scollegare con attenzione il connettore elettrico.
3. Rimuovere il debimetro: Il debimetro è solitamente fissato al condotto dell'aria con delle fascette o delle viti. Rimuoverlo con cura. In alcuni casi, il debimetro è integrato nell'airbox e richiede la rimozione dell'intero componente.
4. Non toccare i sensori: È fondamentale non toccare, strofinare o pulire con oggetti fisici i filamenti o le pellicole del sensore. Sono estremamente delicati.
5. Applicare lo spray pulitore: Agitare bene il pulitore specifico per debimetri prima dell'uso. Mantenere il debimetro in posizione verticale e spruzzare il detergente direttamente sui componenti sensibili all'interno. Assicurarsi di coprire tutte le superfici interessate, ma evitare di saturare eccessivamente il sensore.
6. Lasciare asciugare: Dopo aver applicato il detergente, lasciare asciugare completamente il debimetro all'aria per almeno 10-15 minuti. Non utilizzare aria compressa o fonti di calore dirette per accelerare l'asciugatura.
7. Rimontare il debimetro: Una volta che il sensore è completamente asciutto, rimontarlo nel condotto dell'aria e ricollegare tutti i connettori e le fascette.
8. Ricollegare la batteria: Se era stata scollegata, ricollegare il terminale negativo della batteria.

Alcuni utenti suggeriscono metodi alternativi per la pulizia, come l'uso di sapone per piatti puro seguito da pulitore per freni o pulisci contatti. Tuttavia, è importante sottolineare che questi metodi non sono specificamente studiati per i debimetri e potrebbero comportare maggiori rischi di danneggiamento.

È da notare che i filamenti dei debimetri a filo caldo subiscono un processo di "pirolisi" (auto-pulizia) ad ogni spegnimento del motore, riscaldandosi a temperature elevate per bruciare le particelle accumulate. Questo processo, tuttavia, non è sempre sufficiente a contrastare un accumulo eccessivo di sporco o contaminanti aggressivi.

Quando la Pulizia Non è Sufficiente: La Sostituzione

Sebbene la pulizia possa portare a un miglioramento temporaneo delle prestazioni, raramente ripristina completamente la precisione di misurazione del debimetro. Le misurazioni potrebbero rimanere imprecise, compromettendo l'efficienza del motore a lungo termine.

In caso di malfunzionamento elettrico, danni fisici al sensore, o se la pulizia non risolve il problema, la sostituzione del debimetro è l'unica soluzione. Dopo aver sostituito il sensore MAF, potrebbe essere necessario effettuare una procedura di ricalibrazione o reset dei parametri di adattamento della centralina, utilizzando strumentazione diagnostica specifica. Questo assicura che la ECU interpreti correttamente i nuovi dati provenienti dal debimetro nuovo.

Considerazioni sulla Riparazione della Centralina

In casi di guasti più complessi che coinvolgono la centralina motore (ECU) o altri componenti elettronici del veicolo, è possibile ricorrere a servizi specializzati di riparazione e codifica. Aziende come "Car System" offrono la possibilità di riparare o clonare centraline, quadri strumenti, BSI e altri moduli elettronici, spesso garantendo tempi di intervento rapidi e costi inferiori rispetto ai ricambi originali o alle procedure delle case madri. Questi servizi sono particolarmente utili quando un componente è introvabile sul mercato o quando si desidera preservare la codifica originale del veicolo. La professionalità e la competenza di tali centri specializzati possono risolvere problematiche elettroniche apparentemente irrisolvibili, riportando il veicolo alla piena funzionalità.
