L'ottenimento di acqua calda a bordo di una barca, specialmente durante le navigazioni prolungate o in assenza di corrente a terra, è un comfort che trasforma radicalmente l'esperienza nautica. Tradizionalmente, molti armatori si affidano all'alimentazione elettrica da 220V per riscaldare l'acqua nel boiler. Tuttavia, una soluzione più efficiente e integrata, che sfrutta il calore generato dal motore principale, è spesso possibile e ampiamente diffusa. La procedura di collegamento del boiler ai motori Volvo Penta, in particolare ai modelli come i 2002 e 2003, che rappresentano una generazione evoluta e diffusa, merita un'analisi approfondita per comprenderne la fattibilità, i requisiti e le modalità operative.
Il dubbio fondamentale che può sorgere, specialmente durante la valutazione di un acquisto o prima di intraprendere modifiche, riguarda proprio la possibilità di collegare il motore al boiler per la produzione di acqua calda. Attualmente, l'acqua calda potrebbe essere prodotta esclusivamente tramite la rete elettrica a 220V, una soluzione valida ma che limita l'autonomia e aumenta il consumo energetico quando si è in navigazione o si è ancorati senza una fonte di alimentazione esterna. La distanza dalla barca o la mancata conoscenza specifica da parte del precedente proprietario può creare incertezza. È pertanto essenziale rivolgersi a chi possiede una conoscenza approfondita di questi modelli di motore per ottenere risposte certe.
La Predisposizione del Motore: Una Chiave Fondamentale
Prima di accingersi a qualsiasi intervento, il primo e più importante passo è accertarsi che il boiler installato sia effettivamente predisposto per lavorare con l'acqua calda proveniente dal circuito di raffreddamento del motore. Questa è una specificità tecnica cruciale: se il boiler non è progettato per questo tipo di utilizzo, l'unica soluzione praticabile, sebbene potenzialmente onerosa, sarà la sua sostituzione con un modello compatibile. La spesa per un nuovo boiler, tuttavia, è spesso considerata minore rispetto all'eventuale impossibilità di sfruttare il calore del motore per la produzione di acqua calda.
La compatibilità del boiler è dunque il prerequisito assoluto. Un boiler non predisposto potrebbe subire danni interni a causa delle temperature e delle pressioni del circuito motore, oppure semplicemente non essere in grado di trasferire efficacemente il calore all'acqua sanitaria, rendendo l'intero impianto inefficiente o addirittura dannoso.
Individuare i Punti di Collegamento sul Motore
Per chi possiede un motore Volvo Penta, in particolare i modelli 2002 e 2003, la buona notizia è che questi propulsori sono spesso già predisposti per questo tipo di integrazione. La domanda che sorge spontanea è: "Dove collego le tubazioni di mandata e di ritorno alla serpentina del boiler? Ci sono delle predisposizioni?"

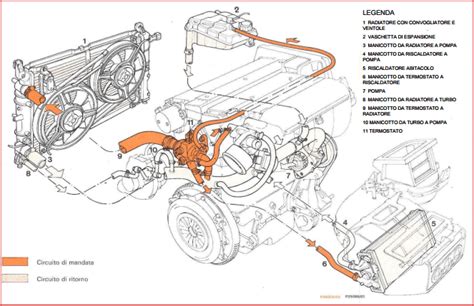

La risposta è affermativa. Per individuare i punti di collegamento, è necessario concentrarsi sulla pompa del fluido di raffreddamento del motore, distinguendola chiaramente dalla pompa dell'acqua di mare. Questa pompa del circuito primario (quello che contiene il liquido antigelo/anticorrosivo) presenta solitamente due tappi di chiusura. Questi tappi sono, di fatto, i punti di accesso predefiniti per l'integrazione del circuito del boiler.
Una volta individuati questi tappi, la procedura prevede la loro rimozione. Al loro posto, si monteranno due rubinetti specifici dotati di portagomma. Da questi rubinetti partiranno poi due tubi, progettati per resistere alle alte temperature del circuito motore, che andranno a connettersi alla serpentina interna del boiler. È fondamentale utilizzare tubazioni adeguate, in quanto il liquido di raffreddamento motore opera a temperature significativamente più elevate rispetto all'acqua sanitaria.
Il Processo di Riempimento e Funzionamento
Una volta effettuati i collegamenti fisici, si pone la questione del riempimento del circuito. Quando il boiler è vuoto, il liquido di raffreddamento del motore impiegherà un certo tempo per circolare e riempire completamente la serpentina e le tubazioni del boiler. Durante questa fase iniziale, sarà necessario rabboccare il liquido di raffreddamento nel circuito del motore finché non si osserva che il livello non scende più, segno che il sistema è completamente riempito e la circolazione è stabile.
È importante notare che questo tipo di installazione può generare discussioni e richiede una certa attenzione. La consultazione del manuale d'uso e manutenzione specifico del proprio motore Volvo Penta è sempre raccomandata. Il manuale fornirà dettagli precisi sui punti di derivazione, sul tipo di liquido da utilizzare e sulle procedure corrette, minimizzando il rischio di errori.
Il Ruolo dello Scambiatore di Calore

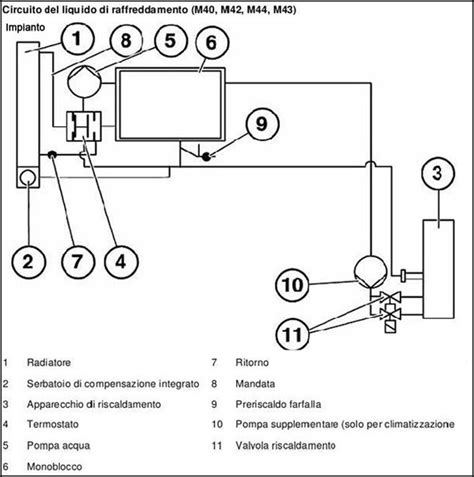

Nei motori marini, il sistema di raffreddamento è fondamentale per il corretto funzionamento e la longevità del propulsore. Esistono principalmente due tipi di circuiti di raffreddamento: a circuito aperto e a circuito chiuso.
- Circuito Aperto: L'acqua di mare viene aspirata direttamente dal mare, fatta circolare all'interno del motore per assorbirne il calore e poi espulsa nuovamente in mare. Questo sistema è semplice ma può causare corrosione e incrostazioni dovute all'acqua salata.
- Circuito Chiuso: Il motore utilizza un liquido refrigerante (una miscela di acqua distillata e antigelo/anticorrosivo) che circola in un circuito sigillato. Il calore assorbito da questo liquido viene poi trasferito all'acqua di mare tramite uno scambiatore di calore. Questo sistema protegge il motore dalla corrosione e permette un controllo più preciso della temperatura.
Nei motori Volvo Penta, in particolare i modelli più evoluti come i 2002 e 2003 citati, è comune la presenza di uno scambiatore di calore. Questo componente è essenziale non solo per raffreddare il motore scambiando calore con l'acqua di mare, ma può anche essere integrato per servire come punto di derivazione per il circuito del boiler. A pagina 41 di alcuni manuali o schemi, si fa riferimento allo scambiatore di calore proprio in relazione alla produzione di acqua calda. Le posizioni 21 e 23, se ben interpretate, potrebbero indicare le prese d'acqua dedicate proprio all'alimentazione del boiler. Questo significa che, in presenza di uno scambiatore di calore predisposto, il collegamento del boiler avverrà tramite questo componente, che gestirà la cessione di calore dal circuito primario del motore all'acqua del boiler, senza che l'acqua del motore entri direttamente a contatto con l'acqua di consumo.
Soluzioni Alternative in Assenza di Scambiatore Integrato
Se il motore non dispone di uno scambiatore di calore che incorpora le predisposizioni per il boiler, o se il boiler non è compatibile con l'acqua motore diretta, si possono esplorare diverse soluzioni:
- Installazione di uno Scambiatore di Calore Esterno: È possibile installare uno scambiatore di calore aggiuntivo nel circuito di raffreddamento del motore. Questo scambiatore avrà un circuito primario collegato ai tappi della pompa del fluido motore (come descritto precedentemente) e un circuito secondario collegato al boiler. In questo modo, il calore del motore viene trasferito al boiler attraverso uno scambiatore dedicato, garantendo la separazione tra l'acqua motore e l'acqua sanitaria.
- Utilizzo di un Boiler con Scambiatore Integrato: Alcuni boiler sono progettati con uno scambiatore di calore interno (una serpentina più complessa o uno scambiatore a piastre integrato). In questo caso, il collegamento avverrà direttamente dalla pompa del fluido motore ai raccordi previsti sullo scambiatore del boiler, con la garanzia che il liquido motore non si mescoli con l'acqua sanitaria.
- Soluzioni per Motori Fuoribordo: Per chi utilizza un motore fuoribordo, l'integrazione di un impianto per l'acqua calda con un boiler può presentare sfide diverse. Spesso, i fuoribordo non hanno le stesse predisposizioni dei motori entrobordo. In questi casi, si ricorre comunemente a scambiatori di calore specifici per fuoribordo, che sfruttano una presa d'acqua di mare o un circuito di raffreddamento modificato per cedere calore al boiler. Realizzare un impianto per l'acqua calda con un boiler su un motore fuoribordo richiede una progettazione attenta e l'uso di componenti dedicati.
Considerazioni sulla Sicurezza e Manutenzione
Indipendentemente dal metodo scelto, è fondamentale prestare attenzione alla sicurezza. L'uso di tubi flessibili di alta qualità, resistenti alle alte temperature e alla pressione, è imperativo. I collegamenti devono essere sicuri e a prova di perdite, poiché il liquido di raffreddamento motore contiene additivi che, se dispersi nell'ambiente o ingeriti, possono essere dannosi.
La manutenzione regolare del sistema è altrettanto importante. Il circuito del motore deve essere controllato per eventuali perdite. Il liquido refrigerante deve essere mantenuto al livello corretto e sostituito secondo le indicazioni del produttore. Anche il boiler e il suo scambiatore (o serpentina) dovrebbero essere ispezionati periodicamente per verificare la presenza di incrostazioni o corrosione che potrebbero comprometterne l'efficienza.
RoW-Tecnica-IMPIANTO ACQUA CALDA con scambiatore camperizzazione
Benefici dell'Integrazione Motore-Boiler
L'integrazione del boiler con il sistema di raffreddamento del motore Volvo Penta offre numerosi vantaggi:
- Produzione di Acqua Calda Illimitata in Navigazione: Una volta che il motore ha raggiunto la sua temperatura operativa, il calore generato è praticamente gratuito e continuo. Questo permette di avere acqua calda a disposizione per docce, lavandini e cucina senza dover ricorrere all'alimentazione elettrica, ideale per lunghe traversate o soggiorni in rada.
- Risparmio Energetico: Si riduce significativamente la dipendenza dalla rete elettrica di bordo (batterie e inverter, o generatore), conservando energia preziosa per altre utenze.
- Efficienza Termica: Sfrutta un calore che altrimenti verrebbe dissipato nell'ambiente attraverso il radiatore dell'acqua di mare, migliorando l'efficienza complessiva del sistema propulsivo.
- Comfort Aumentato: L'acqua calda costante migliora notevolmente il comfort a bordo, rendendo la vita in barca più piacevole, specialmente nelle stagioni più fresche o durante le vacanze prolungate.
In sintesi, il collegamento di un boiler ai motori Volvo Penta è una modifica altamente raccomandata per qualsiasi armatore che desideri massimizzare il comfort e l'autonomia della propria imbarcazione. La chiave del successo risiede nella corretta identificazione delle predisposizioni del motore, nella scelta di un boiler compatibile o nell'installazione di uno scambiatore di calore adeguato, e nell'esecuzione attenta e meticolosa dell'installazione, sempre facendo riferimento alle specifiche tecniche del costruttore. Con la giusta pianificazione e i componenti appropriati, è possibile trasformare il calore del motore in un'abbondante riserva di acqua calda.
