Guida al Centraggio del Disco Frizione: Fondamenti e Tecniche Avanzate

Il centraggio del disco frizione rappresenta un passaggio cruciale nella manutenzione automobilistica, indispensabile per assicurare un funzionamento fluido e affidabile del sistema di trasmissione. La frizione, quale collegamento vitale tra il motore e il cambio, è una delle parti soggette a maggiore usura in un veicolo. Un allineamento impreciso può compromettere seriamente le prestazioni, la durata del componente e la sicurezza di guida. Questa guida approfondisce l'importanza del centraggio, le tecniche, gli strumenti specifici e i consigli pratici per eseguire questa operazione con professionalità.

La Funzione della Frizione e l'Importanza del Suo Allineamento

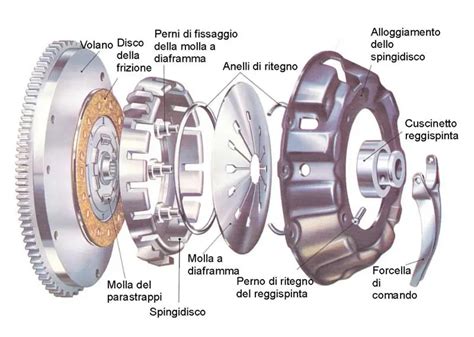

La frizione è un meccanismo complesso, la cui funzione primaria è quella di disinnestare e innestare la connessione tra il motore e la trasmissione. Questo processo consente il cambio marcia e l'arresto del veicolo senza spegnere il motore. La sua efficacia dipende dalla perfetta interazione tra diversi componenti: il volano, il disco frizione e lo spingidisco. Il disco della frizione è esposto ad elevate sollecitazioni, poiché il funzionamento della frizione provoca abrasione meccanica. Per questo motivo, la frizione deve possedere un’elevata resistenza all’usura e alle alte temperature.

Un allineamento errato del disco frizione può comportare una serie di problematiche, tra cui:

• Usura irregolare e accelerata: Se le superfici di attrito del disco non entrano in contatto in modo uniforme e completo, il contatto effettivo si riduce e si concentra in aree limitate, causando un'usura precoce in punti specifici.
• Surriscaldamento localizzato: Le aree di contatto non ottimali generano maggiore attrito e calore, portando a surriscaldamenti che possono danneggiare il disco e lo spingidisco.
• Vibrazioni e rumorosità anomala: Un disco disallineato può causare vibrazioni percepibili nel pedale o nella carrozzeria del veicolo, accompagnate da rumori insoliti durante l'innesto o il disinnesto.
• Difficoltà nell'innesto delle marce: La mancanza di un perfetto allineamento può impedire un disinnesto completo della frizione, rendendo difficile o "grattando" il cambio marcia.
• Danni ai componenti adiacenti: Un'installazione errata può comportare danni al disco stesso, al profilo del mozzo, alla forcella di disinnesto o persino alla trasmissione, data l'intervallo di tolleranza di pochi centesimi di millimetro tra l’albero di ingresso della trasmissione e il profilo del mozzo. Anche delle piccolissime deformazioni possono impedire la mobilità necessaria per disinnestare la frizione.

ZF Aftermarket raccomanda di ingrassare il profilo del mozzo con il grasso ad alte prestazioni Sachs. La sua consistenza viscosa e la sua resistenza alle alte temperature gli permette di aderire al mozzo durante il funzionamento senza dispersioni. Per assicurarsi massima sicurezza e prestazioni, ZF Aftermarket raccomanda l’utilizzo di prodotti di qualità OE per l’assistenza e riparazione di componenti critici per la sicurezza.

Strumenti Essenziali per un Centramento Professionale

Il centraggio accurato del disco frizione non può essere eseguito "ad occhio". Richiede l'uso di attrezzi specifici che garantiscano la precisione necessaria. Tra gli strumenti fondamentali si annoverano:

Kit di Centraggi Frizione SAC (Auto-Regolazione della Frizione)

Le frizioni a compensazione automatica dell'usura o di uscita (Auto-Regolazione della Frizione), note come frizioni SAC, sono ormai installate su un numero molto elevato di veicoli. Il set di strumenti è necessario per la rimozione e l'installazione professionale di queste frizioni. Senza questo strumento specifico, l'installazione corretta è quasi impossibile, poiché la frizione non può essere stretta o rischia di danneggiarsi, portando a una disconnessione non reale o al "rupfen" (strappo) della frizione. Il kit di strumenti previene i danni al pacco frizione durante il montaggio e lo smontaggio, così come la deformazione delle impostazioni della lastra di stampa.

La versione popolare delle frizioni SAC non sempre presenta 3 fori; in alcuni veicoli, come la Mercedes Classe A (a partire dal 2004, [W169]), possono essere installate frizioni SAC con 4 fori. È fondamentale verificare la tipologia specifica prima di procedere.

Allineatori Frizione per Veicoli Senza Guida Cuscinetti

L'allineatore frizione recentemente sviluppato permette un centraggio del disco frizione anche su veicoli senza una guida per i cuscinetti dell'albero a gomiti. Questo amplia notevolmente la gamma di applicazioni e risolve una potenziale difficoltà per molti meccanici.

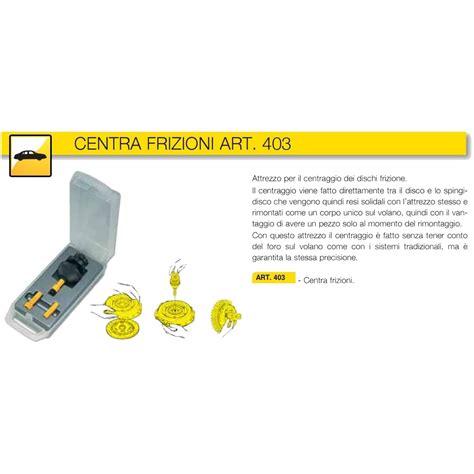

Centra Frizioni Zeca Art. 403

Il Centra Frizioni Zeca rappresenta una soluzione avanzata per il montaggio della frizione. A differenza degli strumenti convenzionali che si basano sul foro centrale del volano come punto di riferimento, l’articolo 403 opera centrando direttamente il disco frizione rispetto allo spingidisco. In questo modo si elimina una fonte potenziale di imprecisione. Il sistema Zeca, invece, crea un’unità solidale tra disco e spingidisco, garantendo che questi due componenti siano perfettamente allineati tra loro prima del montaggio sul volano.

La versatilità del Centra Frizioni è un aspetto fondamentale per le officine che gestiscono una varietà di veicoli. Questa versatilità è ottenuta attraverso un sistema di perni di centraggio intercambiabili, inclusi nel kit. Il kit standard include tipicamente tre perni di centraggio di dimensioni differenti. Queste tre misure sono state selezionate per coprire la gamma dimensionale dei fori più comuni nelle frizioni manuali, garantendo un’ampia compatibilità applicativa.

È fondamentale ribadire che il Centra Frizioni art. 403 è specificamente concepito per sistemi di frizione manuali. Le trasmissioni automatiche impiegano sistemi frizione intrinsecamente diversi, spesso basati su meccanismi idraulici o convertitori di coppia, che non richiedono e non sono compatibili con questo tipo di strumento di centraggio.

La precisione assiale nel centraggio è il fattore determinante per un montaggio frizione corretto e performante. Una frizione è composta da superfici di attrito che devono entrare in contatto in modo uniforme e completo per trasmettere la coppia motrice in modo efficiente. Se queste superfici non sono perfettamente allineate assialmente, il contatto effettivo si riduce e si concentra in aree limitate. Questa condizione porta a una serie di problemi: usura irregolare e accelerata dei dischi frizione, surriscaldamento localizzato, vibrazioni e rumorosità anomala, e una diminuzione dell’efficienza complessiva della trasmissione. L’art. 403 di Zeca, grazie al suo meccanismo conico e ai perni di precisione, elimina il rischio di disallineamenti assiali. Inserendo il perno appropriato attraverso il disco frizione e lo spingidisco, lo strumento forza questi componenti in una posizione perfettamente concentrica e coassiale.

La semplicità d’uso è stata la priorità nella progettazione dell’articolo 403 di Zeca. Il design del Centra Frizioni Zeca è volutamente essenziale: un corpo centrale robusto, una parte conica per l’inserimento e un set di perni intercambiabili. La procedura di centraggio è intuitiva: si seleziona il perno corretto, lo si inserisce attraverso il disco e lo spingidisco, si assemblano i componenti mantenendoli allineati grazie allo strumento, e si procede al fissaggio. L’adozione del Centra Frizioni in officina si traduce in un incremento immediato dell’efficienza. Lo strumento è pronto all’uso appena estratto dalla confezione, non richiedendo assemblaggio o configurazione preliminare. In conclusione, il Centra Frizioni Zeca si afferma come uno strumento indispensabile per l’officina moderna che mira a offrire servizi di manutenzione di elevata qualità e professionalità.

Altri Strumenti Utili

• Estrattori per borchie a rulli: Utili per la rimozione di prigionieri ostinati.
• Set di estrattori per prigionieri (7 pezzi): Essenziali per una rimozione sicura e non dannosa.
• Chiave per tubi per tubi di iniezione diesel (17mm): Specifica per linee di iniezione diesel, applicabile universalmente.
• Strumenti per cuscinetti di montaggio e guarnizioni (10 pezzi): Progettati per consentire il montaggio e lo smontaggio rapidi e precisi di alberi, cuscinetti, anelli e tenute, evitando il degrado delle superfici.
• Pinza per rivetti FACOM modello Y103B: Consente di fissare rivetti in alluminio da 5 mm e rivetti in acciaio da 4 mm. Dotata di molla di ritorno e fornita con 3 bocchini per diverse misure.
• Misuratore di pressione professionale per olio: Progettato per misurare la pressione dell'olio nel motore e nella trasmissione automatica.

Procedura Dettagliata per il Centragio del Disco Frizione

Il processo di sostituzione della frizione e il relativo centraggio devono seguire una sequenza precisa per garantire un risultato ottimale.

1. Preparazione:

   • Rimuovere il vecchio disco frizione, il volano e lo spingidisco.
   • Prima del montaggio, controllare la condizione dell’imballo e del componente nuovo, perché potrebbe aver subito dei danni nel trasporto.
   • Controllare che l’eccentricità laterale del disco non superi il valore limite di 0,5 millimetri. Se la scentratura lo supera, deve essere corretta per mezzo di un giogo.
   • Assicurarsi che l’albero secondario (PTO) non abbia la sede porta cuscinetto (quello piccolo sul volano) danneggiata.
   • Verificare attentamente le scanalature degli alberi per assicurarsi che non ci siano scalini, specialmente su un fianco.

2. Posizionamento del Disco Frizione:

   • Inserire il disco frizione nella posizione corretta tra il volano e lo spingidisco.
   • Assicurarsi che durante l’installazione il disco della frizione sia nella posizione corretta. Un’errata installazione può comportare danni al disco stesso, al profilo del mozzo, alla forcella di disinnesto o persino alla trasmissione. Di solito le istruzioni di montaggio si trovano sul lato del componente.

3. Centraggio con l'Attrezzo Specifico:

   • Posizionare l'attrezzo di centraggio (come il Centra Frizioni Zeca Art. 403 o l'allineatore specifico per frizioni SAC) attraverso il centro del disco frizione.
   • Posizionare lo spingidisco sopra il disco frizione, mantenendo l'attrezzo di centraggio in posizione.
   • Il primo passo è centrare con l’apposito tampone il disco della presa di forza.

4. Serraggio e Rimozione:

   • Stringere bene i bulloni sul volano, assicurandosi che i perni di centraggio (dowel) dello spingidisco sul volano siano correttamente inseriti.
   • Dopo aver serrato il disco frizione, rimuovere delicatamente l'attrezzo di centraggio.

5. Verifiche Finali e Rimontaggio:

   • Verificare se ci sono eventuali fermi sotto le leve.
   • Controllare che i cuscinetti reggispinta non producano rumori fastidiosi sotto spinta.
   • Verificare che i comandi dei pedali, che possono essere fili o tiranti, siano integri e consentano la giusta corsa delle forcelle, soprattutto sotto sforzo. Quando si preme il pedale, il cuscinetto dovrebbe compiere una corsa di circa 15 mm.
   • Quando si chiude il trattore, assicurarsi che le calettature degli alberi siano correttamente inserite nei mozzi dei dischi. Se il trattore è dotato di frizioni ad alto rendimento, assicurarsi che il disco PTO abbia uno spessore di 7,6 mm.
   • Riposizionare il cambio e collegarlo al motore.

Considerazioni Specifiche per Veicoli Agricoli e Particolari

Il centraggio del disco frizione in veicoli agricoli, come i trattori, presenta analogie ma anche specifiche attenzioni. Il principio rimane lo stesso: garantire il perfetto allineamento del disco frizione.

I dischi frizione Sachs di ZF Aftermarket sono prodotti e testati con il più alto standard OE. Ciò nonostante, è bene controllare nuovamente la condizione dell’imballo e del componente nuovo prima del montaggio, perché potrebbe aver subito dei danni nel trasporto. Sono anche dei componenti complessi per il metodo di costruzione compatto. Per essere sicuri della condizione del componente, controllare che l’eccentricità laterale del disco non superi il valore limite di 0,5 millimetri. Se la scentratura lo supera deve essere corretta per mezzo di un giogo.

I kit frizione rendono il processo di sostituzione semplice e veloce, in quanto contengono tutto, e sono adatti a tutte le riparazioni.

Il "Mandrino per Centraggio Disco Frizione"

Il "mandrino per centraggio disco frizione (605022)" è uno strumento essenziale. Sebbene sia possibile farselo realizzare su misura in un'officina con un tornio, partendo da un tondo di alluminio o uno spezzone di semiasse, la sua presenza è imprescindibile. Nessun meccanico, a meno di abilità eccezionali, può centrare il disco ad occhio; sarebbe un'operazione troppo difficile e rischiosa, quasi impossibile. Avere il perno di centraggio pronto all'uso semplifica enormemente il lavoro, evitando complicazioni inutili.
