Quando si tratta di biciclette, le ruote e i loro componenti sono fondamentali per affrontare i diversi tipi di terreni e garantire prestazioni ottimali. Tra gli elementi chiave, il numero dei raggi e le dimensioni della ruota, in particolare lo standard 700c, rivestono un ruolo cruciale. Attualmente, tutte le misure degli pneumatici per bicicletta e dei cerchi sono indicate secondo le norme ETRTO (European Tire and Rim Technical Organization - organizzazione tecnica europea per pneumatici e cerchi). Tuttavia, nella pratica, vengono ancora usate anche le vecchie indicazioni inglesi e francesi, generando spesso confusione. Capire il significato di queste sigle è fondamentale per non sbagliare acquisto e per ottimizzare il comportamento della propria bici.
Comprendere gli Standard di Misurazione degli Pneumatici e dei Cerchi
Il mondo delle biciclette è un crogiolo di standard di misurazione, che possono creare non poca confusione al momento dell'acquisto o della sostituzione di pneumatici e cerchi. Esistono principalmente tre sistemi di riferimento: ETRTO, Pollici e Francese.
Lo Standard ETRTO: Chiarezza e Precisione
Le misure ETRTO (p.es. 37-622) indicano la larghezza (37 mm) e il diametro interno dello pneumatico (622 mm). Questa indicazione è chiara e permette una precisa correlazione con la misura del cerchio, garantendo l'accoppiamento perfetto tra cerchio e copertone. L’ETRTO è l'unico dato che conta, poiché il primo numero (es. 40) indica la larghezza reale della gomma in millimetri, mentre il secondo numero (es. 622) è il diametro interno e deve coincidere tassativamente con quello del cerchio. Se il cerchio è 622, la gomma deve essere 622.
Un esempio pratico: un copertone con misura ETRTO 40-622 avrà una larghezza nominale di 40 mm e un diametro interno di 622 mm. Questa misura è la più affidabile per evitare errori di compatibilità.
Il Sistema in Pollici: Un Linguaggio Meno Preciso
La misura in pollici (p.es. 28 x 1.40) specifica il diametro esterno approssimativo (28 pollici) e la larghezza dello pneumatico (1,40 pollici). Esistono ancora le indicazioni in pollici come: 28 x 1 5⁄8 x 1 3⁄8 (diametro esterno approssimativo x altezza pneumatico x larghezza pneumatico). Tuttavia, le indicazioni in pollici non sono precise e non sono chiare. Per esempio, i diametri 559 mm (MTB), 571 mm (Triathlon) e 590 mm (pneumatici per bicicletta tipo olandese) vengono tutti chiamati 26 pollici. Gli pneumatici con diametri 622 mm e 635 mm vengono classificati come pneumatici da 28 pollici. Stranamente, gli pneumatici con diametro interno da 630 mm sono classificati come 27 pollici.
Queste classificazioni e il loro significato risalgono al periodo dei freni sui cerchi. A quei tempi, il diametro esterno esatto del cerchio era determinato dai freni. Per chi ha una Mountain Bike, una BMX o una City Bike, i pollici sono il punto di riferimento. Il formato è sempre Diametro x Larghezza (es. 29x2.40). Il diametro (26", 27.5", 29") indica subito quanto è grande la ruota, mentre la larghezza (2.10, 2.30, 2.50) fa capire immediatamente quanta "ciccia" ha la gomma. È importante notare che, anche se le chiamiamo 29 pollici, il cerchio ha esattamente lo stesso diametro di quello delle bici da strada (ETRTO 622).
Il sistema frazionario è un vecchio standard ormai obsoleto, ma ancora presente su bici vintage, cruiser, Olanda e alcune bici da passeggio. Qui le misure sono espresse in frazioni di pollice (es. 26 x 1 3/8) invece dei decimali usati nel mondo MTB (es. 26 x 2.10). Non lasciarti ingannare: nel mondo delle biciclette, un numero decimale e una frazione non sono la stessa misura. Ad esempio, un 26 x 1 3/8 corrisponde a un diametro interno di 590 mm (ETRTO 37-590), mentre un 26 x 2.00 corrisponde a un diametro interno di 559 mm (ETRTO 50-559). Questo è uno standard che genera confusione perché si basa su diametri esterni teorici che variano da produttore a produttore. Se hai una bici d'epoca e leggi una frazione sul fianco della gomma, l'unico modo per non sbagliare acquisto è ignorare i pollici e cercare la misura ETRTO stampata in piccolo (es. 37-590).
La Marcatura Francese: Un Mix di Numeri e Lettere
La marcatura francese (ad esempio, 700 x 35C) indica il diametro esterno degli pneumatici (700 mm) e la larghezza (35mm). La lettera alla fine indica il diametro interno dello pneumatico. In questo caso, C sta per 622 mm. Il sistema francese è lo standard per le specialissime da corsa, il gravel e le bici da trekking. Il vero vantaggio qui è che le ruote Gravel e quelle da MTB 29" condividono esattamente questo diametro. Quindi, se il tuo telaio lo permette, puoi ignorare le etichette "Gravel" e montare copertoni da MTB XC per avere più grip. Un 700x50C è l'esatto equivalente di un 29x2.00", e sui telai più larghi puoi spingerti fino ai 29x2.25".
Ruote da bici: come scegliere quelle giuste per te?
La Misura 700c: Un Diametro Chiave e le Sue Applicazioni
La misura 700c è un denominatore comune in diverse categorie di biciclette. Tecnicamente, il cerchio 700c ha un diametro ETRTO di 622 mm. Questa è la misura chiave che accomuna le ruote da 28" (Strada), 29" (MTB) e 700C (Gravel). La differenza tra 700C e 29” è puramente nell'uso: il 700C è lo standard per copertoni stretti (Strada/Gravel), mentre il 29" identifica copertoni ad alto volume per MTB.
700c nel Ciclismo su Strada
Nel ciclismo su strada, il 700c è lo standard quasi universale. Per le bici da strada con freno a cerchione, a causa della forza frenante che si trova sul cerchio, è necessario un numero di raggi inferiore, risparmiando peso extra, ma c'è un limite. Le ruote hanno bisogno di un equilibrio tra leggerezza e resistenza. Le ruote Elitewheels Drive serie Rim Brake, con i loro raggi in carbonio, possono essere eccezionalmente leggere pur essendo rigide. Le Drive 40V Ultraleggero da 40 mm di profondità arrivano a un peso piuma di 1255 grammi per la coppia, con 18 raggi nella parte anteriore e 21 raggi nella parte posteriore.
Per le bici da strada con freno a disco, che hanno preso d'assalto il mondo del ciclismo, le ruote in carbonio per freni a disco sono ora le opzioni più popolari per i motociclisti. I freni a disco richiedono un set di ruote ancora più rigido per evitare la torsione delle ruote durante la frenata. Utilizzando raggi in carbonio, le ruote con freno a disco della serie Drive utilizzano un motivo a raggi 21/24. Anche se il numero totale di raggi è più alto, le Drive 40D da 40 mm di profondità pesano solo 1260 grammi.

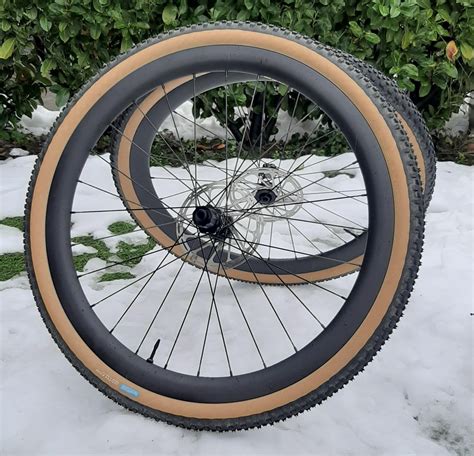

700c nel Gravel Bike
Le Gravel Bike sono un settore in forte crescita, e il 700c è la misura più ricercata. Per le Gravel Bike, i copertoni 700x40 e 700x45 offrono il mix perfetto tra velocità su asfalto e controllo sullo sterrato. Le ruote Gravel e quelle da MTB 29" condividono lo stesso diametro ETRTO di 622 mm. Questo significa che, se il telaio lo permette, è possibile montare copertoni da MTB XC per avere più grip su una bici Gravel. Un 700x50C è l'esatto equivalente di un 29x2.00", e sui telai più larghi si può spingere fino ai 29x2.25".
Elitewheels offre diverse opzioni di ruote in ghiaia di carbonio, tra cui la Drive G45 e la Drive Sei, unica per i suoi raggi non tradizionali (6 razze). La Drive G45 presenta 20 raggi sia nella parte anteriore che posteriore, arrivando a soli 1300 grammi per la coppia. Elitewheels offre anche una ruota gravel entry level, la Marvel G35, che presenta 20 raggi nella parte anteriore e 24 nella parte posteriore.
700c e MTB 29 Pollici: Stesso Cerchio, Uso Diverso
Come accennato, le MTB 29 Pollici utilizzano un cerchio con lo stesso diametro ETRTO di 622 mm delle ruote 700c. Tuttavia, la larghezza e il volume d'aria sono abissalmente diversi. Un copertone MTB 29x2.40 (61 mm) non entrerà mai in un telaio gravel e richiederebbe un canale del cerchio molto più largo per non "spanciare".
Le ruote per mountain bike devono essere costruite per essere molto più resistenti. Le offerte di Elitewheels presentano 28 raggi sia nella parte anteriore che posteriore, garantendo robustezza anche nelle condizioni più difficili. Le ruote sono disponibili nelle misure da 27.5 pollici e 29 pollici. L'offerta più leggera è il 27.5ERPRO28, che arriva a soli 1233 grammi, perfetto per il cross country e l'endurance.
L'Importanza del Numero di Raggi e la Loro Funzione

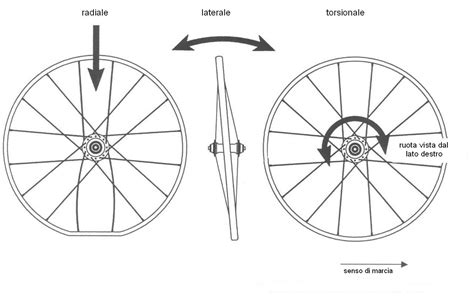

I raggi sono il collegamento tra il mozzo e il cerchio. La loro funzione è molteplice: tengono il cerchio in posizione e la ruota stabile, sostengono il peso del ciclista e assorbono gli urti provenienti dal terreno. Una cosa a cui spesso non si presta attenzione quando si acquistano ruote in carbonio non è solo quali raggi delle ruote sono inclusi, ma anche quanti sono. Elitewheels ha molte opzioni diverse quando si tratta di ruote in carbonio. Questo articolo ti aiuterà a comprendere meglio ciò che noi e gli altri offriamo.
Raggi in Fibra di Carbonio vs. Raggi in Acciaio
Al giorno d'oggi sono disponibili sia raggi in fibra di carbonio che raggi in acciaio. I raggi in fibra di carbonio sono essenzialmente riservati alle ruote in fibra di carbonio. Anche se a prima vista può sembrare un problema minore, i raggi che hai possono svolgere un ruolo significativo nelle prestazioni e nel comfort della tua bici. I raggi in carbonio e i raggi in acciaio hanno molte proprietà diverse. La fascia alta Drive della serie di ruote da strada e ghiaia di Elitewheels è dotata di raggi in carbonio che possono funzionare a tensioni molto più elevate.
Aerodinamica e Robustezza
Una cosa che è innegabile è il ruolo che il numero di raggi gioca nell'aerodinamica. La saggezza comune è che maggiore è il numero dei raggi, meno aerodinamica è la ruota. Questo è sicuramente un fattore da considerare, ma è importante considerare anche la robustezza e la rigidità della ruota. In Elitewheels, si cerca di offrire ai motociclisti la migliore opzione possibile. Ecco perché la fibra di carbonio Drive della serie di ruote è dotata di raggi aerodinamici in fibra di carbonio. Mentre i tradizionali raggi in acciaio funzionano bene, i set di ruote con raggi in carbonio offrono un pacchetto più aerodinamico senza dover sacrificare la sicurezza.
Tipologie di Raggi e Loro Caratteristiche
Quando si sceglie una ruota, ci sono molte altre opzioni per quanto riguarda i raggi. Sono disponibili raggi dritti, a spessore e a lama. I raggi possono essere straight pull (a testa dritta) o J-bend (a gomito). Sono disponibili diversi modelli di allacciatura dei raggi, come 0 incrociati/radiale, 2 incrociati, 3 incrociati e 2:1. Ogni tipologia offre vantaggi specifici in termini di peso, aerodinamica, resistenza e assorbimento delle vibrazioni.
Calcolo della Lunghezza dei Raggi
Una ruota con i raggi non della corretta lunghezza, anche di pochi millimetri, non sarebbe stabile. Alcuni raggi avrebbero una maggiore parte filettata nelle nipples, altri meno. La lunghezza dei raggi è un parametro critico per la costruzione di una ruota stabile e duratura. Il calcolo può sembrare complesso, ma si basa su principi geometrici solidi.
Montaggio Radiale: La Semplificazione di Pitagora
L’operazione è molto semplice nel caso si preveda un montaggio radiale. Tra l’alloggiamento del raggio sul mozzo, l’innesto sul cerchio e il centro del mozzo all’altezza della flangia si viene a disegnare un triangolo rettangolo. Sapendo la distanza tra il centro del mozzo e la flangia (Df) e la misura della distanza tra l’innesto sul cerchio e il piano parallelo al mozzo passante per il centro del foro, è possibile ricavare la lunghezza del raggio con il teorema di Pitagora.
L'Incrocio dei Raggi: Aggiungere Complessità
Le cose si complicano quando si immette nel conto la variabile dovuta all’incrocio dei raggi che modifica nello spazio il triangolo rettangolo di cui abbiamo appena detto. Per calcolare la lunghezza del raggio si parte sempre dalla semplificazione in forme geometriche semplici che poi verranno ricomposte nella formula finale. Senza scendere in discorsi troppo complicati, il calcolo richiede la rilevazione di misure precise sul mozzo e sul cerchio.
Le misure necessarie da rilevare sul mozzo includono il diametro del foro per i raggi sulla flangia e la distanza tra il centro del mozzo e la flangia. Per il cerchio, è fondamentale misurare il diametro ERD (Effective Rim Diameter), che è il diametro del cerchio al punto in cui i raggi si innestano nella nipple.
Formula per il calcolo della lunghezza dei raggi (generica per incroci):
L = radice quadrata ( (ERD/2)^2 + (Df)^2 - (Df * cos(angolo_incrocio)) )
Dove:
Lè la lunghezza del raggioERDè il diametro effettivo del cerchioDfè la distanza tra il centro del mozzo e la flangiaangolo_incrociodipende dal numero di incroci dei raggi.
Nella realizzazione delle ruote i raggi possono essere incrociati in modi differenti, come 0 incrociati (radiale), 2 incrociati o 3 incrociati. Ogni tipo di incrocio modifica l'angolo e, di conseguenza, la lunghezza necessaria del raggio. Si possono anche tagliare i raggi, ma l’attrezzatura è molto sofisticata e non tutti i costruttori di ruote ce l’hanno.
Ruote da bici: come scegliere quelle giuste per te?
Scelta del Copertone Corretto: Compatibilità e Performance
Saper leggere le misure dei copertoni è l'unico modo per non sprecare soldi in acquisti errati e per migliorare davvero il comportamento della tua bici. Dopo aver individuato la misura corretta tramite le tabelle ETRTO, è il momento di scegliere il modello più adatto al tuo stile di guida.
Compatibilità tra Larghezza del Copertone e Canale del Cerchio
Non basta che il diametro (es. 622 mm) sia corretto, è altrettanto importante la larghezza del copertone in relazione al canale interno del cerchio.
- Copertone troppo largo su canale stretto (Effetto "Pera"): La gomma spancia lateralmente e non ha supporto. Questo può compromettere la tenuta in curva e la stabilità.
- Copertone troppo stretto su canale largo (Effetto "Quadrato"): Lo pneumatico si squadra e assume un profilo piatto. Questo è un errore grave: sul dritto si consumeranno prematuramente i tasselli laterali (che dovrebbero lavorare solo in piega), aumentando l'attrito, riducendo la scorrevolezza e compromettendo la tenuta quando sarà davvero necessaria in curva.

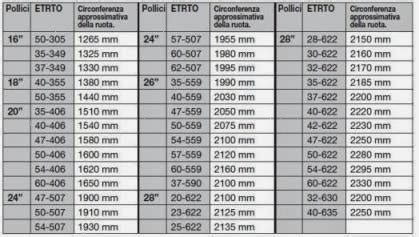

Consiglio tecnico: Se, ad esempio, hai un cerchio con canale interno da 17 mm, il range ideale va da 25 a 32 mm. La tabella di conversione è lo strumento per tradurre le misure commerciali nei dati tecnici millimetrici necessari per identificare lo pneumatico corretto.
Verificare lo Spazio nel Telaio
Un consiglio tecnico importante: se si sta passando a un copertone più largo rispetto all'attuale, verificare sempre lo spazio disponibile nel carro posteriore e nella forcella. Deve esserci abbastanza luce tra la gomma e i foderi del carro o la testa della forcella (almeno 4-5 mm per lato).
Domande Frequenti sulla Compatibilità
- Un copertone MTB 29x2.40 è uguale a un 700x40C da Gravel? Assolutamente no. Sebbene il diametro del cerchio sia lo stesso (622 mm), la larghezza e il volume d'aria sono abissalmente diversi. Un 2.40" (61 mm) non entrerà mai in un telaio gravel e richiederebbe un canale del cerchio molto più largo per non "spanciare".
- Qual è la misura più precisa da controllare prima dell'acquisto? Sempre l’ETRTO. I pollici e il sistema francese sono nomi commerciali approssimativi. Se vuoi evitare resi e perdite di tempo, leggi i numeri millimetrici stampati sul fianco della tua attuale gomma.
- Posso montare un copertone più largo sul mio cerchio attuale? Sì, ma con due limiti invalicabili: il canale del cerchio (se troppo stretto, la gomma "spancia" e diventa pericolosa in curva) e il telaio (deve esserci abbastanza luce tra la gomma e i foderi del carro o la testa della forcella, almeno 4-5 mm per lato).
- Posso montare copertoni da MTB sulla mia bici Gravel? Sì, purché la larghezza non superi i limiti del tuo telaio. Dato che il diametro è lo stesso (622 mm), un copertone 700x50C è l’equivalente tecnico di un 29x2.00" o 2.10". Alcuni telai gravel più estremi permettono di spingersi fino a copertoni da XC da 2.25", ma la compatibilità reale dipende esclusivamente dalla "luce" libera tra i foderi della tua bici.
- Posso montare copertoni da strada su una bici Gravel? Sì, è un'ottima soluzione se usi la bici gravel prevalentemente su asfalto. Un 700x28C o 700x32C scorrerà molto meglio delle tue attuali gomme tassellate, a patto che il canale del cerchio non sia troppo largo (oltre i 25 mm).
- Posso passare da un copertone 700x25C a uno 700x28C? Nella maggior parte delle bici moderne sì, ed è una scelta intelligente: avrai più comfort e la stessa scorrevolezza. Verifica solo che ci sia spazio a sufficienza tra la gomma e i freni (se usi i rim-brake) o il telaio.
Nota Tecnica per il Restauro
Se cerchi misure particolari come il 26 x 1 3/8, fai sempre riferimento alla colonna ETRTO (es. 37-590). Questo ti garantirà di trovare il copertone corretto per la tua bici d'epoca.
