La Fiat AD7c, un cingolato agricolo di notevole robustezza e versatilità, presenta un sistema di frizione che, sebbene efficace, può rivelarsi fonte di complessità e richiedere interventi specifici. L'analisi delle problematiche legate a questo componente, come la fuoriuscita delle balestre di sospensione e le potenziali cause, unitamente alla gestione dei servocomandi e all'avviamento del motore, offre uno spaccato interessante sulla meccanica di questa macchina d'epoca.
Il Funzionamento della Frizione e i Servocomandi

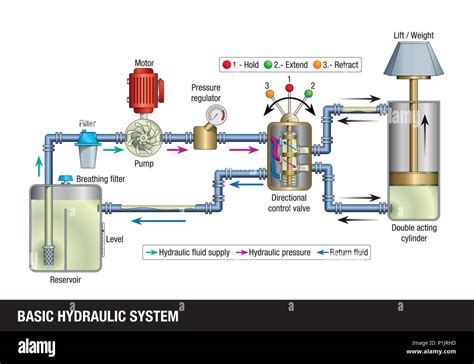

La frizione di uno sterzo, componente fondamentale per la manovrabilità del cingolato, opera grazie a un sistema idraulico. Il controllo del livello dell'olio nei servocomandi della frizione di sterzo è un'operazione di manutenzione ordinaria cruciale per garantirne il corretto funzionamento. L'ubicazione del punto di controllo e rabbocco dell'olio è solitamente discreta, ma una volta identificata, l'operazione risulta agevole. La tenuta del registro del freno o il consumo del disco sono tra le cause più comuni di malfunzionamento della frizione, evidenziando l'importanza di una vigilanza costante sullo stato di usura dei componenti.
La Complessa Questione delle Balestre di Sospensione
Un evento particolarmente inatteso e potenzialmente grave che può verificarsi su un AD7c è la fuoriuscita della balestra di sospensione anteriore dalla sua sede. Questo scenario, descritto come accaduto "mentre stavo passando il solco dell'arato per andare sulla maese", può portare alla caduta improvvisa del muso del trattore. Fortunatamente, in alcuni casi, i danni possono essere limitati allo strappaggio della vite di fissaggio della balestra al telaio, rendendo possibile il recupero tramite sollevamento del muso e reinserimento della balestra.
Le cause di tale fuoriuscita sono oggetto di dibattito e analisi approfondita. Una delle ipotesi più accreditate suggerisce che un'eccessiva oscillazione dei carri cingoli, magari indotta dal superamento di un solco o da un terreno sconnesso, possa aver contribuito a far uscire la balestra dalla sua sede. Il meccanico potrebbe aver ragione nel suggerire che un carro allargato possa ridurre il corretto appoggio della balestra, aumentando il rischio di disallineamento. Il consiglio di rimontare l'arcone della lama, in quanto contribuirebbe a mantenere più chiusi i carri, evidenzia una possibile soluzione per mitigare questo rischio.
È fondamentale distinguere il comportamento della balestra in condizioni di riposo. Mentre su alcuni modelli, come il 60c, la balestra è libera di muoversi e distaccata di un dito dalla sua sede, sull'AD7c, specialmente se equipaggiato con una benna o una lama che ne aumenta il peso, la balestra potrebbe presentare una minore libertà di movimento a riposo. Questo potrebbe essere dovuto a una sfoglia aggiuntiva nella balestra stessa, rendendola più spessa e limitando la distanza dal balestrino inferiore. Il conteggio delle sfoglie (7 sull'AD7c contro le 6 sul 60c) supporta questa ipotesi.
Un'ulteriore osservazione critica riguarda la simmetria dell'appoggio della balestra. La constatazione che la balestra entri di più nella sua asola del cingolo sinistro rispetto al destro (lato da cui si è sganciata) suggerisce una potenziale causa del problema. L'assenza di segni di rottura o abrasione sul cingolo, in concomitanza con l'ipotesi che il dado che vincola il balestrino sulla destra possa essersi strappato, apre uno scenario specifico. Se il balestrino inferiore, che dovrebbe sostenere la balestra nell'oscillazione, cede a causa di un dado rotto, il suo vincolo si ridurrebbe alla sola parte sinistra. Questo permetterebbe un'oscillazione anomala della balestra, che potrebbe fuoriuscire dal suo appoggio sul carrello cingolo destro, causando la caduta del motore al momento della ridiscesa.
Un'altra teoria per spiegare la fuoriuscita della balestra dalla sua sede sul carro cingolo destro riguarda l'eccessiva usura delle boccole sull'assale posteriore. Questa usura potrebbe permettere un allargamento eccessivo dei carri nella parte anteriore, creando le condizioni per il disallineamento della balestra. L'usura delle boccole anteriori, o un loro decentramento, o addirittura una rottura della balestra stessa, possono portare a questo inconveniente. L'usura di pochi decimi di millimetro al posteriore può tradursi in più di un centimetro di allargamento all'anteriore.
La sostituzione di questi supporti posteriori richiede una procedura metodica:
- Slacciare il cingolo: Assicurarsi dell'usura delle boccole e rimuovere il coperchio esterno all'assale, dove si trova la pedana per salire, per visionare il punto di aggancio del braccio del carro.
- Aprire il cingolo: Rimuovere il copriruota posteriore e le quattro viti che fissano la ruota posteriore al carrello.
- Sollevare il riduttore: Utilizzare un cric idraulico, interponendo una tavola di legno duro per evitare scivolamenti, per sollevare il posteriore del trattore fino a un leggero innalzamento.
- Assicurare il sollevamento: Posizionare un robusto ceppo sotto la barra di traino per garantire la sicurezza in caso di cedimento del cric.
- Svitare il braccio del carrello: Una volta sollevato il trattore, svitare il braccio del carrello dall'assale.
- Posizionare il carrello: Alzare ulteriormente il cric, aggiungere spessori di legno sopra il ceppo iniziale, e sollevare fino a distaccare il posteriore del trattore di pochi centimetri. Far appoggiare il carrello sui legni.
- Intervenire sulla balestra: Posizionare il cric esternamente sotto la balestra dal lato di intervento. Rimuovere il coperchio con la vite che blocca la balestra. Alzare il cric finché la balestra non esce dalla sua sede. Posizionare un ulteriore ceppo.
- Scorrere il carrello: Far scorrere l'intero carrello in avanti.
- Sostituire i componenti: Rimuovere le bronzine interne, svitare il dado che ferma il supporto esterno alla ruota e sostituire tutte le componenti usurate.
È importante notare che la procedura descritta si riferisce alla sostituzione delle boccole a semiluna situate nella parte posteriore del trattore. Un metodo apparentemente più semplice per la sostituzione delle stesse prevede di svitare le quattro viti che stringono le semilune, alzare il posteriore del trattore con un cric per creare un distacco, procedere alla sostituzione facendo uscire le vecchie ruotandole e inserendo le nuove, per poi riabbassare il trattore e ritirare le quattro viti. Questa operazione è considerata più rapida, stimata in circa un'ora.
Sostituzione boccole Kubota u 17.3
L'Avviamento del Motore a Benzina
La Fiat AD7c, in alcune configurazioni, è dotata di un sistema di avviamento ausiliario con motore a benzina. La presenza di un alloggiamento per un motorino elettrico, destinato ad avviare il motore a benzina, suggerisce un sistema di avviamento a due stadi. Per diagnosticare eventuali problemi di avviamento, una prima mossa consiste nel verificare la funzionalità della candela, sostituendola con una nuova per accertarsi della presenza di corrente. La ricerca di uno spaccato che illustri il collegamento tra il motorino a benzina e quello principale può fornire chiarimenti preziosi sul funzionamento di questo sistema integrato.
Altre Potenziali Problematiche
La fuoriuscita di acqua dalla marmitta e trafilamenti di liquido dal collettore della marmitta stessa sono sintomi inequivocabili di una guarnizione della testa rotta. Questo tipo di guasto richiede un intervento di riparazione che, sebbene non ricordato perfettamente da chi l'ha eseguito in passato con il padre, implica la rimozione e la sostituzione della guarnizione. La disponibilità di un meccanico di fiducia è fondamentale per affrontare queste problematiche con competenza.
Le informazioni relative alle spedizioni, che includono tempi di evasione degli ordini, metodi di spedizione (SDA con controllo e consegna con firma), costi comprensivi di imballaggio e affrancatura, e la politica di raggruppamento degli ordini, sono rilevanti per chiunque necessiti di acquistare ricambi o componenti per il proprio AD7c. La chiara comprensione dell'informativa privacy, inclusa la dichiarazione di aver letto e compreso le responsabilità e le sanzioni per dichiarazioni mendaci, nonché l'autorizzazione al trattamento dei dati personali per finalità promozionali e di marketing personalizzato, è un prerequisito per qualsiasi transazione.
In sintesi, la Fiat AD7c, pur essendo una macchina robusta, presenta una serie di peculiarità meccaniche e potenziali problematiche che richiedono attenzione e competenza per la loro risoluzione. Dalla gestione dei servocomandi della frizione alla complessa dinamica delle balestre di sospensione, passando per il sistema di avviamento ausiliario, la comprensione di questi aspetti è essenziale per mantenere il trattore in piena efficienza operativa.
