Il Sistema Frizione: Componenti, Manutenzione e Risoluzione dei Problemi

Il sistema frizione è un elemento cruciale nel funzionamento di qualsiasi veicolo a motore, sia esso un'auto d'epoca, una moderna automobile di nuova generazione o una motocicletta. La sua funzione primaria è quella di permettere al conducente di innestare e disinnestare la trasmissione di potenza dal motore alle ruote, rendendo possibile il cambio delle marce e le partenze da fermo. Un corretto funzionamento di questo sistema garantisce un'esperienza di guida fluida e sicura.

Comprendere i Componenti Fondamentali della Frizione

Per affrontare qualsiasi problematica o intervento di manutenzione, è essenziale comprendere i principali componenti che costituiscono un sistema frizione. Questi elementi lavorano in sinergia per trasmettere o interrompere la forza motrice.

• Disco della Frizione: Questo è un componente fondamentale del sistema di trasmissione di un veicolo. È posizionato tra il motore e il cambio, svolgendo la funzione di trasferire la potenza generata dal motore alle ruote attraverso il cambio. È un disco metallico pesante fissato direttamente all'albero motore. Il disco frizione è collegato all'albero primario tramite scanalature centrali. Quando il disco frizione entra in contatto con il volano, la rotazione viene trasmessa all'albero primario, che poi trasferisce la potenza alle ruote attraverso il sistema di trasmissione.

• Volano: Il volano fornisce una superficie di attrito contro cui il disco frizione viene premuto per trasferire la coppia motrice. È un disco metallico pesante fissato direttamente all'albero motore.

• Spingidisco (o Diaframma): Questo componente è collegato alla frizione tramite un sistema di molle o un attuatore idraulico. Quando si preme il pedale della frizione, lo spingidisco si allontana dal disco frizione, interrompendo il trasferimento di potenza. Lo spingidisco preme il disco frizione contro il volano per trasmettere la potenza.

Sistemi di Attuazione della Frizione: Meccanico e Idraulico

Storicamente, l'azionamento della frizione avveniva principalmente tramite sistemi meccanici, che utilizzavano cavi d'acciaio per trasmettere la forza dal pedale o dalla leva al meccanismo della frizione. Tuttavia, nelle moderne automobili, all’interno del sistema di frizione la forza applicata sul pedale viene trasmessa con sistemi idraulici e non più attraverso sistemi meccanici. L'adozione dei sistemi idraulici offre diversi vantaggi in termini di precisione, minor sforzo richiesto al conducente e maggiore durata nel tempo.

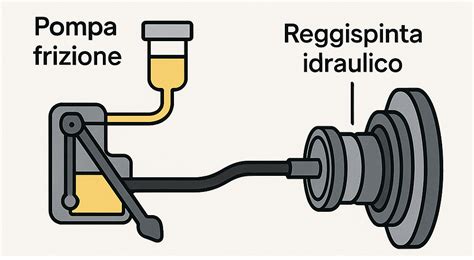

Il Cilindro Principale (Pompa Frizione)

Il cilindro principale, o pompa frizione, è il cuore del sistema idraulico di attuazione. Si trova solitamente nel vano motore, spesso vicino al servofreno. La sua funzione è quella di convertire la forza meccanica applicata sul pedale della frizione in pressione idraulica. Quando il pedale viene premuto, un pistone all'interno del cilindro spinge il liquido dei freni attraverso le tubazioni verso il cilindro secondario.

Il Cilindro Secondario (Attuatore Frizione)

Il cilindro secondario, noto anche come attuatore frizione, è posizionato sulla trasmissione. Riceve la pressione idraulica dal cilindro principale e la converte nuovamente in forza meccanica per disinnestare la frizione. Questo avviene tramite un pistone interno che agisce sulla forcella di rilascio o direttamente sul meccanismo dello spingidisco.

Cilindri Frizione Concentrici (CSC): Evoluzione e Design

La necessità di ottimizzare lo spazio tra performance e comfort comporta la scelta di componenti che sappiano assolvere a più funzioni contemporaneamente. Per questo motivo, ad oggi, più del 50% delle automobili di nuova generazione montano un cilindro frizione concentrico.

Il cilindro frizione concentrico, spesso detto semplicemente CSC (Concentric Slave Cylinder), è un'innovazione che combina le funzioni del cuscinetto reggispinta e del cilindro frizione in una sola unità. In tal modo, la forcella di rilascio tra il cuscinetto e il cilindro secondario viene eliminata. La frizione viene dunque azionata direttamente dall’ attuatore concentrico che svolge le funzioni del cilindro frizione e del cuscinetto reggispinta. Il cilindro frizione concentrico viene posizionato direttamente nella campana della frizione, all’ esterno dell’albero del cambio. Il sistema lavora senza giochi in esercizio con una regolazione automatica che mantiene la sua funzionalità costante per tutta la vita operativa del disco frizione.

Proponiamo i nostri cilindri frizione concentrici a marchio Metelli e Cifam con tutto ciò che è necessario per la riparazione.

Caratteristiche dei CSC e loro Installazione:

Alcuni di questi cilindri slave concentrici hanno un tubo di alimentazione e un tubo di spurgo, e spurgare questi sistemi è normalmente semplice. Altri hanno un unico tubo di alimentazione con collegamenti di tubi esterni in cui il sistema viene spurgato. Su alcuni dei nuovi sistemi, il tubo che collega il cilindro della frizione al cilindro della pompa è tenuto in posizione nei cilindri con una clip e viene sigillato con un piccolo o-ring.

Manutenzione e Sostituzione del Cilindro Frizione (Auto d'Epoca)

Cambiare il cilindro della frizione in un'auto d'epoca può essere un compito impegnativo ma anche molto gratificante. Un cilindro della frizione difettoso può rendere difficile o impossibile il cambio marcia.

Strumenti e Materiali Necessari:Prima di iniziare a cambiare il cilindro della frizione, assicurati di avere a portata di mano gli strumenti e i materiali necessari. Ciò comprende:

• Un nuovo cilindro della frizione (cilindro principale o secondario, a seconda di quale sia difettoso).
• Un set di chiavi.
• Liquido dei freni e un contenitore per il vecchio liquido.
• Martinetti e cavalletti.
• Un kit di spurgo.È anche utile avere a portata di mano il manuale d'officina per il tuo modello di veicolo specifico.

Procedura di Sostituzione:

1. Preparazione: Prima di iniziare il lavoro, assicurarsi che il veicolo si trovi su una superficie piana e che il freno a mano sia inserito. Sollevare il veicolo con un martinetto e fissarlo con i cavalletti. Inoltre, scollegare la batteria per evitare cortocircuiti accidentali.

2. Accesso al Cilindro della Frizione: Per sostituire il cilindro della frizione, è necessario prima individuarlo. Il cilindro principale si trova solitamente nel vano motore vicino al servofreno, mentre il cilindro secondario si trova sulla trasmissione. Se necessario, rimuovere altri componenti che bloccano l'accesso al cilindro della frizione.

3. Rimozione del Vecchio Liquido dei Freni e del Cilindro: Prima di rimuovere il vecchio cilindro della frizione, scaricare il vecchio liquido dei freni. Per fare ciò, utilizzare un contenitore di raccolta e aprire la valvola di spurgo sul cilindro ricevitore per scaricare il fluido. Una volta rimosso il vecchio liquido dei freni, è possibile scollegare le tubazioni dal cilindro della frizione. Fare attenzione a non danneggiare i cavi. Rimuovere le viti di montaggio che tengono in posizione il cilindro della frizione ed estrarre il vecchio cilindro.

4. Installazione del Nuovo Cilindro della Frizione: Posizionare il nuovo cilindro della frizione al posto di quello vecchio e fissarlo con le viti. Ricollegare le tubazioni al nuovo cilindro della frizione, assicurandosi che i collegamenti siano serrati e che non vi siano perdite.

5. Spurgo del Sistema: Aggiungere nuovo liquido dei freni al serbatoio del sistema della frizione e utilizzare il kit di spurgo per rimuovere l'aria dal sistema. Aprire la valvola di spurgo sul cilindro ricevitore e pompare la frizione finché non escono più bolle d'aria.

6. Passaggi Finali: Dopo aver spurgato il sistema, ricollegare la batteria e avviare il veicolo. Provare la frizione e assicurarsi che funzioni correttamente e che la trasmissione cambi facilmente. Infine, controlla tutte le connessioni per individuare eventuali perdite e assicurati che non ci siano perdite di liquido dei freni.

Cambiare il cilindro della frizione è un compito impegnativo, ma con la giusta preparazione e cura può essere realizzato anche da meccanici hobbisti. Se il processo ti sembra troppo complicato, è consigliabile consultare un professionista. Un sistema di frizione ben mantenuto garantirà che il tuo veicolo duri più a lungo e offra un'esperienza di guida più piacevole.

Problemi Comuni e Diagnosi (Esempi da Discussioni Utenti)

La diagnosi di problemi legati alla frizione, specialmente su veicoli con sistemi più datati o con meccanismi complessi, può richiedere un'analisi attenta dei sintomi.

Sintomo: Difficoltà nell'inserire la folle o marce, specialmente a motore caldo.

• Possibili Cause:
  • Frizione che non stacca completamente: Questo è un problema comune. Può manifestarsi come ingranaggi che rimangono sempre un po' in tiro (anche con la frizione tirata), rendendo difficile o impossibile inserire la folle o le marce.
  • Usura della campana: In alcuni casi, l'usura della campana della frizione può contribuire a problemi di innesto.
  • Cavo frizione allentato o mal registrato (su sistemi a cavo): Se la leva ha poco gioco o il cavo non è teso correttamente, la frizione potrebbe non disinnestare completamente.
  • Frizione "incollata": Questo accade quando i dischi della frizione rimangono aderenti tra loro anche quando il meccanismo di disinnesto è attivato. A volte, questo problema si risolve registrando la frizione o, in casi estremi, intervenendo sui dischi stessi.
  • Usura del cambio: Se tutte le marce vanno bene ma la folle è problematica, specialmente a caldo, si può sospettare un'usura interna del meccanismo del cambio che non permette l'inserimento corretto della folle.

Esempio di Discussione (Motocicletta):Un utente lamenta che sulla sua SX200, ormai piena di problemi, quando rientra da un giro o quando arriva ad uno stop/semaforo e prova ad inserire la folle, naturalmente con frizione completamente tirata, la manovra non riesce. In fase di inserimento delle marce non ha nessun problema e anche in fase di scalata: solo l'innesto della folle è un problema che si risolve solo a motore spento. In un altro caso, si nota che la frizione non stacca completamente e gli ingranaggi rimangono sempre un po' in tiro; alla leva ci sono solo un paio di millimetri di gioco.

Soluzioni Tentate e Risultati:

• Registrazione del cavo frizione: Su moto con comando a cavo, si prova ad allentare o stringere il registro del cavo. Se il registro è già molto svitato, allora si deve svincolare il cavo frizione dal braccio di azionamento sul carter motore, avvitare un po' la vite di registro e spostare il cilindretto fissato al cavo frizione un po' a sinistra.
• Verifica del gioco leva: Si verifica che la leva al manubrio abbia un minimo di gioco (un paio di millimetri) prima di iniziare ad agire sul meccanismo. Se il gioco è insufficiente, ciò può indicare che la frizione non disinnesta completamente.
• Controllo del funzionamento con moto sul cavalletto: Con motore spento, prima inserita e moto sul cavalletto, premendo la pedivella mentre si tira la frizione, si verifica quando la pedivella inizia ad andare giù a vuoto. Se la resistenza è la stessa sia con leva frizione tirata che non tirata, significa che la frizione non stacca o è incollata.
• Registrazione della frizione: Una registrazione corretta è fondamentale. Se la frizione inizia a slittare quando la leva al manubrio è staccata di un paio di mm dalla sua posizione di riposo, la registrazione è adeguata. Una corretta registrazione può risolvere problemi come la tendenza della moto a partire da ferma con la prima inserita e frizione tirata, o l'impossibilità di inserire la folle a caldo.

Sintomo: Difficoltà o impossibilità di inserire alcune marce, specialmente ad alta velocità o sotto sforzo.

• Possibili Cause:
  • Cavi di comando marce lenti o usurati: Su motociclette con comandi a cavo, cavi lenti o con guaine danneggiate possono impedire il corretto innesto delle marce. È consigliabile controllare il tiraggio dei cavi e, se necessario, rifarli.
  • Problemi interni al cambio: Usura dei sincronizzatori, degli ingranaggi o di altri componenti interni del cambio può causare difficoltà nell'innesto delle marce.
  • Problemi di allineamento: In alcuni casi, disallineamenti tra il motore e il cambio, o tra i componenti del sistema di trasmissione, possono influenzare l'innesto delle marce.

Esempio di Discussione (Motocicletta):Un utente riporta che, dopo una salita ripida, la quarta marcia non entra più. Sul manubrio, quando è in folle, segna la seconda; quando è in seconda, segna la terza; e quando riesce a mettere la quarta, è sotto di parecchio. Per fare entrare la quarta deve fare forza. Questo sintomo suggerisce un problema serio con il meccanismo di selezione delle marce, probabilmente legato a un disallineamento o a un danneggiamento interno.

Considerazioni sulla Sicurezza e Qualità dei Componenti

Il prodotto Brembo è stato progettato per rispettare i migliori standard di sicurezza. I Prodotti non devono essere impiegati per un uso diverso da quello per cui sono stati progettati e prodotti. In queste istruzioni, dove trovi indicato “PERICOLO!”, è indicata una procedura la cui mancata osservanza ha una elevata probabilità di causare gravi danni fisici o addirittura la morte. L’installatore deve disporre dell’attrezzatura idonea all’installazione e di conoscenze ed esperienza adeguate ad occuparsi della manutenzione del veicolo. È importante evitare di colpire con violenza e danneggiare il Prodotto e i suoi componenti, poiché ciò potrebbe ridurne l’efficienza e causare malfunzionamenti.

La scelta di componenti di alta qualità, come i cilindri frizione concentrici Metelli e Cifam, è fondamentale per garantire affidabilità e durata nel tempo, specialmente quando si lavora su veicoli d'epoca o si desidera ottimizzare le prestazioni dei veicoli moderni. È sempre consigliabile seguire attentamente le istruzioni di montaggio e manutenzione fornite dal produttore per assicurare il corretto funzionamento e la sicurezza del sistema frizione.
