Guida Completa alla Sostituzione e Manutenzione del Cilindretto Attuatore e della Pompa Frizione su Alfa Romeo 147

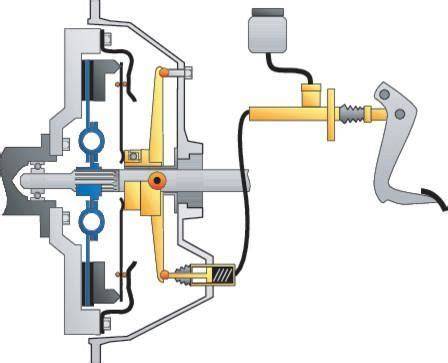

Il sistema della frizione in un veicolo moderno è un meccanismo idraulico complesso, essenziale per il corretto funzionamento del cambio marcia. Su modelli come l'Alfa Romeo 147, la comprensione approfondita dei suoi componenti, in particolare del cilindretto attuatore e della pompa frizione, è fondamentale per una manutenzione efficace e per la risoluzione dei problemi più comuni. La frizione, infatti, permette di disconnettere temporaneamente il motore dalla trasmissione, rendendo possibile il cambio delle marce. Quando il pedale della frizione viene premuto, un sistema idraulico aziona il cilindretto attuatore, che a sua volta disimpegna la frizione. Eventuali anomalie in questo sistema possono manifestarsi con sintomi quali un pedale della frizione che non ritorna, cambi di marcia difficili, o una sensazione di "gradino" quando si aziona il pedale.

Questo articolo si propone di offrire una guida esaustiva sulla sostituzione del cilindretto attuatore e della pompa frizione, prendendo in considerazione le specificità dell'Alfa Romeo 147 e fornendo consigli pratici basati su esperienze dirette. Saranno trattate le procedure di smontaggio, installazione e spurgo, evidenziando le differenze che possono presentarsi tra diverse varianti del modello.

Identificazione e Diagnosi dei Problemi alla Frizione

Molti proprietari di Alfa Romeo 147 hanno riscontrato problemi con il sistema frizione, spesso descritti come un pedale che diventa "quasi tutto gioco" o che non risale autonomamente dopo essere stato premuto, richiedendo di essere sollevato con il piede. Questo problema tende a manifestarsi con maggiore frequenza durante la guida sportiva o quando si effettuano cambi marcia a regimi elevati, tipicamente tra i 4500 e i 7000 giri al minuto. La sensazione di un "gradino" alla fine della corsa del pedale della frizione è un altro sintomo comune che indica un potenziale malfunzionamento.

Questi sintomi sono quasi sempre indice di un problema nell'idraulica del sistema frizione. Le componenti principali da esaminare includono:

1. Pompa della frizione: Situata sotto il pedale della frizione, è responsabile della generazione della pressione idraulica quando il pedale viene azionato. Un malfunzionamento della pompa può impedire il corretto invio del fluido al cilindretto attuatore.

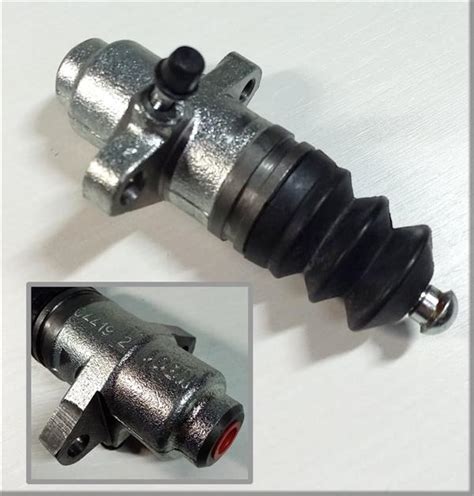

2. Cilindretto attuatore della frizione (o cilindretto secondario): Generalmente posizionato vicino al cambio, riceve la pressione dalla pompa e aziona il meccanismo della frizione.
3. Cuscinetto idraulico: In alcune configurazioni, il cuscinetto di disinnesto è idraulico e si trova all'interno della campana del cambio. Una perdita da questo componente richiederà un intervento più invasivo.
4. Smorzatore di vibrazioni: Un componente che può essere integrato nel sistema idraulico per attenuare le pulsazioni del fluido. Rotture o perdite da questo smorzatore possono compromettere il funzionamento.
5. Tubi dell'olio della frizione: I tubi che collegano il serbatoio del fluido, la pompa e il cilindretto attuatore possono presentare ostruzioni interne, anche se esternamente appaiono intatti. Se i tubi sono parzialmente ostruiti, l'olio non defluirà correttamente, rendendo inefficace la sostituzione di altre componenti.

È consigliabile procedere con una diagnosi sistematica, verificando prima le componenti più accessibili, come la pompa e i tubi, per poi passare al cilindretto attuatore e, infine, al cuscinetto idraulico se necessario.

Preparazione per la Sostituzione del Cilindretto Attuatore

Prima di iniziare qualsiasi intervento sul sistema frizione dell'Alfa Romeo 147, è fondamentale preparare adeguatamente l'area di lavoro e disporre degli strumenti necessari. La sostituzione del cilindretto attuatore richiede attenzione e precisione.

Strumenti e Materiali Necessari

• Chiavi a bussola da 10 mm e 6 mm (o della misura appropriata per la valvola di spurgo).
• Cacciavite a punta piatta.
• Martello.
• Pinza ad espansione a punta, preferibilmente con estremità curva.
• Tubetto trasparente di diametro 5 mm (circa 1 metro di lunghezza).
• Nastro adesivo.
• Contenitore per la raccolta dell'olio esausto.
• Olio freni nuovo (specifica DOT 4 o superiore, come raccomandato dal costruttore).
• Stracci puliti.
• Guanti protettivi e occhiali di sicurezza.

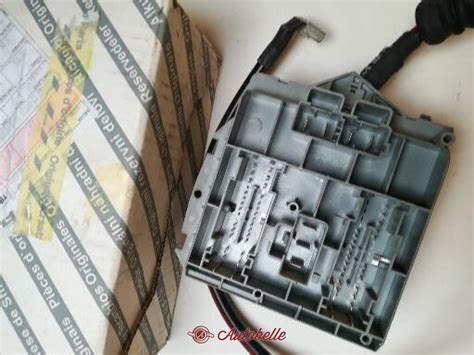

Accesso al Cilindretto Attuatore: Smontaggio del Vano Batteria e Fusibili

L'accesso al cilindretto attuatore sull'Alfa Romeo 147, specialmente sulle versioni TS, richiede la rimozione di diversi componenti nell'area del vano motore. La procedura può essere leggermente laboriosa a causa della disposizione degli elementi.

1. Rimozione della batteria: Iniziare scollegando i terminali della batteria (prima il negativo, poi il positivo) e rimuovendo la batteria dal suo alloggiamento. Questa operazione può richiedere lo svitamento di bulloni di fissaggio.
2. Apertura della scatola dei fusibili: La scatola dei fusibili è posizionata anteriormente rispetto al vano batteria. È necessario aprirla e disincastrare il gruppo fusibili all'interno. Successivamente, individuare e svitare la vite in basso che ancora la scatola dei fusibili.
3. Svitamento dei bulloni del vano fusibili: Vi sono due bulloni che bloccano il vano fusibili al vano batteria. Questi devono essere svitati con una chiave da 10 mm. Si noti che lo spazio di lavoro è piuttosto stretto in questa fase.
4. Rimozione del vano fusibili: Una volta svitati i bulloni, il vano fusibili può essere sfilato verso l'alto, in quanto è bloccato da delle guide.
5. Accesso al bullone del vano batteria: Solo dopo aver rimosso il vano fusibili, sarà possibile accedere e svitare un bullone del vano batteria posto più in basso.
6. Rimozione del vano batteria: Completati questi passaggi, il vano batteria può essere rimosso, liberando finalmente la vista e l'accesso al cilindretto attuatore.

Sostituzione del Cilindretto Attuatore della Frizione

Una volta ottenuto l'accesso al cilindretto attuatore, la procedura di sostituzione può presentare alcune specificità a seconda della versione dell'Alfa 147.

Diversità del Cilindro e Rimozione

A differenza di alcune configurazioni in cui il cilindro attuatore è fissato con bulloni, su alcune Alfa Romeo 147 (come l'esemplare descritto nelle esperienze dirette), il cilindro è "infilato in un cilindro cavo che lo contiene". Questa differenza è cruciale e modifica l'approccio alla rimozione.

1. Rimuovere il tubo dell'olio: Il primo passo è scollegare il tubo dell'olio che arriva al cilindretto attuatore. È importante notare che su alcune Alfa 147, tutti i tubi del sistema idraulico della frizione sono metallici, compresi quelli che dal serbatoio arrivano alla pompa primaria. Questo significa che "non vi sono punti in cui mettere una morsa per bloccare la fuoriuscita di olio dopo aver svitato il tubicino". È quindi necessario prepararsi a una piccola fuoriuscita di liquido.
2. Sgancio del fermo: Il cilindretto da sostituire è bloccato nella sua sede da un fermo. Questo fermo ha l'aspetto di una grossa rondella metallica e si trova alla base della pompa (dove finisce la gomma della pompa), a contatto con il supporto in cui è inserito il cilindro. Per rimuoverlo, è necessaria una pinza ad espansione a punta, idealmente con l'estremità curva, per afferrare e allargare il fermo.
3. Estrazione del cilindretto: Una volta rimosso il fermo, in teoria il cilindretto dovrebbe sfilarsi semplicemente tirandolo dal lato della valvola di spurgo. Tuttavia, in molti casi, la formazione di ruggine o incrostazioni può rendere difficile questa operazione. Se il cilindro non si sfila facilmente, può essere necessario "inserire un giravite a punta piatta in un punto in cui il cilindro ed il supporto si incastravano (dove c'è un dente che funge da fermo rotazione) e martellare tipo scalpello in direzione della direzione di uscita". Questa operazione richiede delicatezza per evitare di danneggiare il supporto.
4. Pulizia della sede: Prima di inserire il nuovo cilindretto, è consigliabile pulire accuratamente la sede, rimuovendo eventuali tracce di ruggine o sporco, per garantire un alloggiamento perfetto e prevenire futuri problemi.

Installazione del Nuovo Cilindretto

Il reinserimento del nuovo cilindretto è generalmente più semplice rispetto alla rimozione.

1. Inserimento: Posizionare il nuovo cilindretto nella sua sede, assicurandosi che si inserisca correttamente e senza forzature eccessive.
2. Fissaggio: Reinstallare il fermo metallico con la pinza ad espansione, assicurandosi che sia ben alloggiato e che blocchi saldamente il cilindretto.
3. Connessione del tubo dell'olio: Riconnettere il tubo dell'olio al nuovo cilindretto, serrando con cautela per evitare perdite, ma senza stringere eccessivamente per non danneggiare i filetti.
4. Verifica dell'alloggiamento: È fondamentale assicurarsi che l'estremità della pompa sia ben alloggiata nella sua sede per garantire il corretto funzionamento.

Spurgo del Sistema Frizione

Lo spurgo è una fase critica e indispensabile dopo la sostituzione di qualsiasi componente del sistema idraulico della frizione. Serve a rimuovere l'aria che potrebbe essersi introdotta nel circuito durante la sostituzione, garantendo una corretta pressione idraulica e un funzionamento ottimale del pedale. Se non viene eseguito correttamente, il pedale della frizione risulterà spugnoso, non tornerà in posizione o la frizione non disinnesterà completamente.

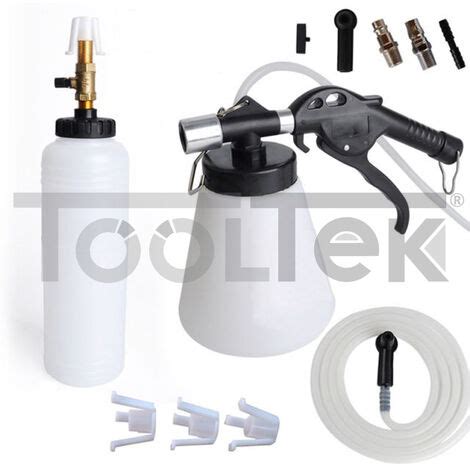

Procedura di Spurgo

La procedura di spurgo del sistema frizione è simile a quella dei freni e richiede l'assistenza di una seconda persona.

1. Preparazione:

   • Togliere il gommino che chiude la valvola di spurgo del cilindretto attuatore.
   • Inserire un tubicino trasparente di circa 5 mm di diametro e circa 1 metro di lunghezza sulla valvola di spurgo.
   • Posizionare l'altra estremità del tubicino in un contenitore, assicurandosi che sia immersa in un po' di olio freni nuovo o usato pulito. "È fondamentale che l'estremità del tubo resti ferma immersa nel liquido, altrimenti in fase di spurgo prende aria." Si può utilizzare del nastro adesivo per bloccarlo in posizione.
   • Aprire il serbatoio dell'olio freni (generalmente condiviso con il sistema frenante) e inserire olio nuovo fino a raggiungere il livello massimo. Durante lo spurgo, è "fondamentale controllare sempre che nel serbatoio non finisca l'olio, e rabboccarlo all'occorrenza."
   • Posizionare una chiave (generalmente da 6 mm) sulla valvola di spurgo.

2. Operazione di Spurgo (con due persone):

   • La persona all'interno dell'auto deve "premere a fondo la frizione e tenerla premuta".
   • A questo punto, la persona all'esterno deve aprire la valvola di spurgo con la chiave.
   • Nel tubicino in gomma si vedrà uscire dell'olio, probabilmente "olio nero e bollicine". Questo indica la presenza di aria e olio esausto.
   • Dopo 3-4 secondi, o quando il flusso di bollicine diminuisce, "richiudere la valvola" di spurgo.
   • Solo dopo aver richiuso la valvola, la persona all'interno può "rilasciare del tutto la frizione".
   • Ripetere questa sequenza (premere pedale, aprire valvola, chiudere valvola, rilasciare pedale) fino a quando dall'tubicino non esce più aria e l'olio appare pulito. Durante il processo, continuare a monitorare e rabboccare il livello del liquido nel serbatoio.

3. Finitura:

   • Una volta completato lo spurgo e accertato che non vi siano bolle d'aria, "chiudere bene la valvola" di spurgo.
   • Rimuovere il tubicino e rimettere il gommino che chiude la valvola.
   • Verificare che non vi siano fuoriuscite di olio intorno al cilindretto attuatore e ai raccordi.
   • Portare il livello dell'olio freni al massimo nel serbatoio.

Rimontaggio e Test Finale

Una volta completata la sostituzione del cilindretto attuatore e lo spurgo del sistema, è il momento di rimontare tutti i componenti rimossi e di effettuare un test funzionale.

Rimontaggio del Vano Batteria e Fusibili

Il rimontaggio segue il processo inverso dello smontaggio:

1. Posizionamento del vano batteria: Inserire il vano batteria nella sua sede e fissarlo con il bullone inferiore.
2. Installazione del vano fusibili: Posizionare il vano fusibili, facendolo scorrere sulle guide e avvitando i due bulloni da 10 mm che lo bloccano al vano batteria.
3. Chiusura della scatola fusibili: Reinserire il gruppo fusibili all'interno della scatola e avvitare la vite in basso. Richiudere il coperchio della scatola fusibili.
4. Installazione della batteria: Ricollocare la batteria nel suo vano, fissarla saldamente e ricollegare i terminali (prima il positivo, poi il negativo).

Test di Funzionamento e Verifica

Dopo aver rimontato tutto, è essenziale effettuare un test approfondito per assicurarsi che la frizione funzioni correttamente.

1. Test preliminare a veicolo fermo:

   • Salire in auto e premere il pedale della frizione più volte. Dovrebbe avere una corsa regolare, senza resistenze anomale o la sensazione di "gradino". Dovrebbe tornare autonomamente nella posizione di riposo.
   • Con il pedale premuto, provare ad inserire le marce a motore spento. Dovrebbero entrare agevolmente.
   • "Per precauzione accendete la macchina a folle e azionare piano la marcia." Questo permette di verificare l'innesto della marcia senza sollecitare eccessivamente il sistema.

2. Giro di prova: Effettuare un giro di prova, prestando particolare attenzione al comportamento del pedale della frizione e alla fluidità dei cambi marcia.

   • Verificare che il pedale non rimanga abbassato dopo il cambio marcia.
   • Prestare attenzione a eventuali difficoltà nell'innestare le marce.
   • In caso di guida sportiva o a regimi elevati (come tra i 4500 e i 7000 giri), controllare che la frizione non diventi "quasi a zero" o non richieda di essere sollevata con il piede.

Se tutti i sintomi precedenti sono scomparsi e la frizione risponde correttamente, il lavoro è stato eseguito con successo. "Godetevi la vostra bella frizione con un giro di prova."

La Pompa Frizione Primaria: Posizione e Funzionamento

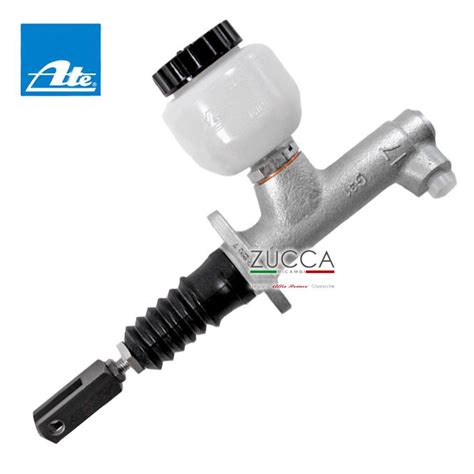

Mentre il cilindretto attuatore è situato nel vano motore, il cuore del sistema idraulico della frizione, la pompa primaria, si trova "sotto il pedale" della frizione, all'interno dell'abitacolo. Questa pompa è responsabile di convertire il movimento meccanico del pedale in pressione idraulica, che viene poi trasmessa al cilindretto attuatore.

Cause di Malfunzionamento della Pompa Frizione

Un problema alla pompa frizione primaria può manifestarsi con sintomi simili a quelli del cilindretto attuatore:

• Pedale "spugnoso" o che non ritorna: Questo è spesso il risultato di guarnizioni interne usurate che permettono all'olio di bypassare la pressione, oppure di aria nel circuito.
• Sensazione di "gradino": La sensazione di un gradino alla fine della corsa del pedale può indicare un problema meccanico o idraulico all'interno della pompa stessa, che "potrebbe" necessitare dello spurgo.
• Perdite di liquido: Se si notano perdite di olio freni sotto il tappetino o nei pressi del pedale, è un chiaro segno di un guasto alla pompa.

Verifica e Sostituzione della Pompa Frizione

La verifica del buon funzionamento della pompa della frizione è un passo cruciale nella diagnosi dei problemi idraulici. Se la pompa è difettosa, potrebbe essere necessario sostituirla.

1. Accesso alla pompa: La pompa frizione è collegata al pedale della frizione tramite un'asta. L'accesso richiede di chinarsi sotto il cruscotto e, talvolta, di rimuovere pannelli o coperture per facilitare il lavoro.
2. Scollegamento dei tubi: Disconnettere i tubi dell'olio che arrivano e partono dalla pompa. Anche in questo caso, come per il cilindretto attuatore, si potrebbero incontrare tubi metallici.
3. Rimozione della pompa: Svitare i bulloni che fissano la pompa al telaio o al supporto del pedale.
4. Installazione della nuova pompa: Posizionare la nuova pompa, fissarla saldamente, ricollegare i tubi dell'olio e l'asta del pedale.
5. Spurgo: Dopo la sostituzione della pompa, è assolutamente necessario eseguire la procedura di spurgo dell'intero sistema idraulico della frizione, come descritto in precedenza, per eliminare l'aria intrappolata.

Considerazioni Aggiuntive e Problemi Correlati

Oltre alla pompa e al cilindretto attuatore, altri componenti del sistema frizione possono influenzare il suo funzionamento e meritano attenzione durante la diagnosi.

Cuscinetto Idraulico di Disinnesto

In alcuni modelli Alfa Romeo 147, il cuscinetto di disinnesto è un'unità idraulica integrata che si trova "all'interno della campana del cambio". Questo lo rende meno accessibile per la verifica e la sostituzione. Se si sospetta una perdita da questo componente, "sopra la suddetta campana c'è un tappo di gomma rettangolare: con una lampadina puoi verificare se all'interno è tutto asciutto o se ci sono perdite di olio." Una perdita in quest'area indicherebbe la necessità di rimuovere il cambio per accedere al cuscinetto.

Smorzatore di Vibrazioni

Un altro elemento da controllare è lo "smorzatore di vibrazioni". Questo componente, se presente, serve a mitigare le pulsazioni di pressione nel sistema idraulico della frizione. "Verificare che lo smorzatore di vibrazioni non sia rotto o che abbia perdite" è un passo importante nella diagnosi, poiché un malfunzionamento può causare problemi al pedale della frizione.

Tubi dell'Olio Parzialmente Otturati

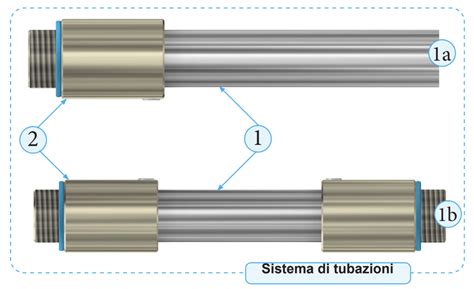

Un problema spesso sottovalutato, ma di fondamentale importanza, riguarda i "tubi dell'olio della pompa della frizione". Come evidenziato dall'esperienza diretta, "se lo sono potrai cambiare tutte le pompe e cuscinetti che vuoi ma non ne uscirai mai". I tubi, infatti, "apparentemente, all'esterno, sono perfetti ma internamente si restringono non permettendo all'olio di defluire correttamente." Questo fenomeno può creare una resistenza al flusso dell'olio, impedendo al sistema idraulico di operare con la corretta pressione e velocità di risposta. Se si sono verificati ripetuti problemi di frizione nonostante la sostituzione di pompa e cilindretto, l'ostruzione interna dei tubi dovrebbe essere seriamente considerata come causa principale. La soluzione in questo caso è la sostituzione dei tubi stessi.

Manutenzione Preventiva e Consigli Utili

Per prolungare la vita utile del sistema frizione e prevenire futuri problemi, è consigliabile adottare alcune pratiche di manutenzione preventiva:

• Controllo regolare del livello dell'olio freni: Poiché il sistema frizione condivide il serbatoio con i freni, mantenere il livello corretto è cruciale. Un livello basso può indicare una perdita e portare all'ingresso di aria nel sistema.
• Sostituzione periodica dell'olio freni: L'olio freni è igroscopico, ovvero assorbe umidità dall'aria nel tempo. L'acqua nell'olio abbassa il punto di ebollizione e può causare corrosione interna, danneggiando componenti idraulici. Seguire le raccomandazioni del costruttore per la sostituzione periodica.
• Monitoraggio del pedale frizione: Prestare attenzione a qualsiasi cambiamento nella sensazione del pedale, come una maggiore resistenza, un gioco eccessivo o una tendenza a rimanere abbassato. Un intervento tempestivo può evitare guasti maggiori.
• Ispezione visiva dei componenti: Controllare periodicamente i tubi, i raccordi e i cilindretti per individuare eventuali segni di perdite, corrosione o danni fisici.

Comprendere il sistema frizione dell'Alfa Romeo 147 e le sue specificità è essenziale per qualsiasi proprietario che desideri mantenere il proprio veicolo in condizioni ottimali. La conoscenza delle procedure di sostituzione e spurgo, unita a una diagnosi accurata dei sintomi, permette di affrontare efficacemente i problemi idraulici e di garantire una guida sicura e piacevole.
