Il sistema della frizione è un componente fondamentale per la trasmissione della potenza dal motore alle ruote di un veicolo con cambio manuale. All'interno di questo sistema, il cilindretto della frizione svolge un ruolo cruciale, convertendo la pressione idraulica in movimento meccanico per disimpegnare o innestare la frizione. Questo articolo esplora in dettaglio il funzionamento del cilindretto frizione, analizzando i problemi più comuni che possono affliggere i modelli Hyundai Terracan (e, per estensione, altri veicoli Hyundai con sistemi simili) e fornendo indicazioni sulla sostituzione.
Principi di Funzionamento del Cilindretto Frizione

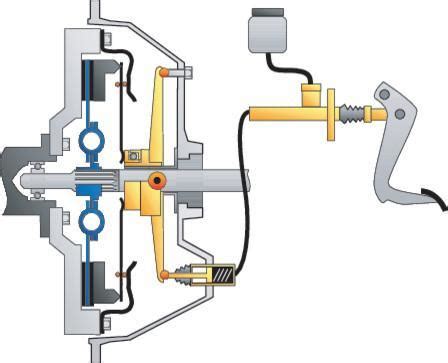

Il sistema della frizione idraulica è costituito principalmente da due cilindretti: il cilindro maestro (o pompa frizione) e il cilindro di rilascio (o attuatore frizione). Quando il conducente preme il pedale della frizione, la forza viene trasmessa al cilindro maestro, che a sua volta spinge il fluido idraulico attraverso una tubazione. Questo fluido raggiunge il cilindro di rilascio, che converte la pressione idraulica in un movimento lineare. Tale movimento aziona la forcella della frizione, la quale spinge il cuscinetto reggispinta contro il piatto spingidisco, disinnestando la frizione dal volano e interrompendo la trasmissione della potenza.
In alcune configurazioni, come accade sulla Hyundai Santa Fe e su altri modelli che equipaggiano una frizione "a tirare", il meccanismo è leggermente diverso. Anziché spingere con il cuscinetto reggispinta sul piatto reggispinta, la pressione delle molle del piatto reggispinta viene contrastata "tirando". Questo particolare meccanismo, seppur non sempre immediatamente evidente, è fondamentale per comprendere appieno l'azione del pedale della frizione e le sue eventuali anomalie.
Tra il cilindro maestro e il cilindro di rilascio, in alcuni veicoli, può essere interposto un componente metallico verticale, a volte simile a un serbatoio o a un filtro, sulla linea dell'olio ad alta pressione. La funzione esatta di questo componente non è sempre chiara e spesso non compare nei manuali d'officina, ma è importante notare la sua presenza poiché potrebbe influenzare il flusso del fluido idraulico.
Problemi Comuni del Cilindretto Frizione e Sintomi Correlati
I problemi al cilindretto della frizione possono manifestarsi in vari modi, spesso rendendo la guida difficoltosa o persino pericolosa. Molti utenti di veicoli Hyundai, inclusi Terracan, Santa Fe e i20, hanno riportato esperienze simili.
Pedale Frizione Anomalo: Morbido, Duro o Inconsistente
Uno dei sintomi più frequenti è un cambiamento nella sensazione del pedale della frizione. Un pedale che diventa "molle" può indicare una perdita di pressione nel sistema idraulico, spesso dovuta a perdite di fluido dal cilindretto stesso o da altre parti del circuito. Al contrario, un pedale che si indurisce eccessivamente può essere sintomo di un malfunzionamento interno del cilindretto o di un'ostruzione nel circuito. Alcuni utenti hanno notato che il pedale si induriva abbastanza dopo circa 20 km di percorrenza. Questo problema può presentarsi con una cadenza regolare, ad esempio ogni 40-50 km.
Difficoltà di Innesto/Disinnesto delle Marce
Quando il cilindretto della frizione non funziona correttamente, la frizione potrebbe non disinnestarsi completamente. Questo si traduce in difficoltà nell'innesto delle marce, specialmente in scalata, o nella sensazione che la frizione "trascini" un po', come se non staccasse o mancasse corsa alla forcella del cuscinetto spingidisco. Questo può essere particolarmente evidente nel traffico, dove si è costretti a frequenti cambi di marcia o a mantenere il pedale della frizione premuto.
Modulabilità Anomala del Pedale
Un altro problema comune è la difficoltà nella modulazione del pedale della frizione in rilascio. In situazioni come la coda nel traffico o a un semaforo, il pedale potrebbe non essere modulabile. Dopo una prima fase in cui sembrerebbe non attaccare, la frizione attacca di botto, causando un sobbalzo del veicolo, come se si fosse eseguita una "sfrizionata" involontaria. Questo difetto non è sempre sistematico, ma si presenta in alcune occasioni.
Problemi Legati a Calore e Sforzo
Molti dei problemi descritti sembrano essere esacerbati da condizioni di elevata temperatura e sforzo del veicolo. Diverse testimonianze evidenziano che il malfunzionamento si manifesta in autostrada, durante lunghi viaggi, con aria condizionata accesa e un carico elevato di passeggeri. Un utente ha riportato di essere rimasto in panne in autostrada in prossimità di un casello, con il pedale della frizione che prima è diventato "molle", poi "duro" e infine il motore in folle sulla corsia di sorpasso. Dopo circa mezz'ora di attesa, la macchina ha ripreso a funzionare normalmente. Questo suggerisce che il calore eccessivo può influire sulla viscosità del fluido idraulico o sulla dilatazione dei componenti del cilindretto, portando a una perdita temporanea di funzionalità.
Blocco del Pedale Frizione
In casi più gravi, il pedale della frizione può rimanere premuto con il motore in folle, impedendo qualsiasi movimento del veicolo. Questo è un sintomo critico che richiede un intervento immediato. Anche in queste situazioni, alcuni utenti hanno riscontrato che, dopo un periodo di riposo (circa un'ora o mezz'ora), il sistema riprendeva a funzionare, suggerendo ancora una volta un problema legato al surriscaldamento o alla pressione.
Diagnosi dei Problemi del Cilindretto Frizione
La diagnosi accurata dei problemi alla frizione è essenziale per evitare sostituzioni inutili o costose. È importante distinguere tra i sintomi causati dal cilindretto della frizione e quelli dovuti ad altri componenti del sistema, come il volano bimassa o il kit frizione stesso.
Spurgo del Circuito Idraulico
Un primo tentativo di risoluzione spesso consiste nell'effettuare lo spurgo dell'aria dal circuito idraulico della frizione. Tuttavia, come riportato da diversi utenti, questo intervento può avere risultati negativi o solo un leggero miglioramento della modulabilità, soprattutto se non c'era aria nel circuito in primo luogo.
Verifica delle Perdite di Fluido
È fondamentale controllare la presenza di perdite di fluido idraulico dal cilindretto maestro o da quello di rilascio. Eventuali macchie di liquido sotto il veicolo o intorno ai cilindretti possono indicare una guarnizione difettosa o una crepa nel componente.
Ispezione del Cilindretto di Rilascio
Il cilindretto di rilascio (a volte indicato come cilindretto in plastica o in ottone "piazzato sopra il cambio") è un punto comune di cedimento. Un utente ha segnalato che era proprio questo "cilindretto in plastica della frizione" la causa dei suoi problemi. In attesa del pezzo di ricambio originale, il meccanico ha realizzato un cilindro provvisorio in ottone al tornio, che ha ripristinato immediatamente la morbidezza del pedale. Questo evidenzia come il materiale o la fabbricazione del cilindretto possano essere un fattore determinante.
Esclusione di Altri Componenti

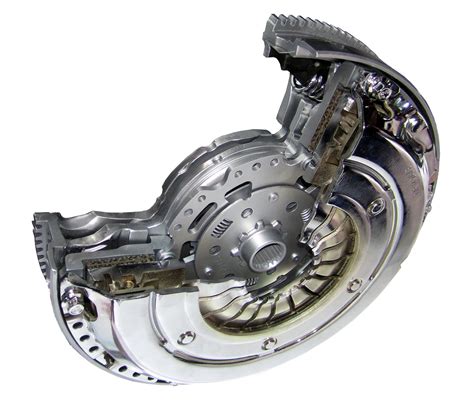

È cruciale non fermarsi alla prima ipotesi. Mentre il cilindretto della frizione è un colpevole comune, altri componenti possono causare sintomi simili.Ad esempio, un volano bimassa rotto può generare rumori anomali (piccoli martellamenti nella zona cambio/frizione in fase di spegnimento del motore) e problemi di disinnesto. In un caso specifico, la frizione non slittava, ma trascinava. Dopo aver smontato il cambio, si è scoperto che la frizione era ancora in buono stato (oltre il 50%), ma il volano bimassa era rotto: la grippatura della boccola centrale era saltata via, causando un gioco longitudinale della parte mobile del bimassa. Questo riduceva la corsa/azione del pedale della frizione, impedendone il corretto disinnesto. In questi casi, la sostituzione del volano bimassa e del relativo kit frizione è la soluzione definitiva.
Sostituzione del Cilindretto Frizione

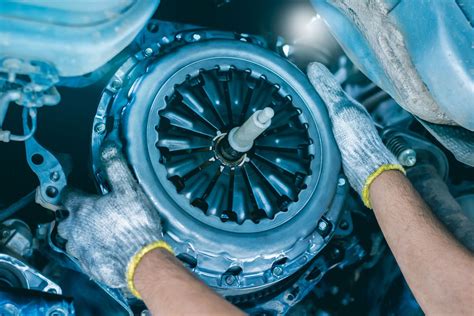

La sostituzione del cilindretto frizione è un intervento che richiede una certa competenza meccanica. Sebbene alcuni "curiosoni" con tanta "caperbietà" possano cimentarsi nello smontaggio e nella sostituzione, è generalmente consigliabile affidarsi a un meccanico qualificato.
Reperimento del Ricambio
Il pezzo di ricambio varia da modello a modello di auto. È fondamentale assicurarsi di ordinare il cilindretto corretto per il proprio veicolo (ad esempio, Hyundai Terracan, Santa Fe 2000 crdi, i20 1.2 gpl). I tempi di consegna per i ricambi originali Hyundai possono essere di circa 10 giorni. In situazioni di urgenza, come visto, un meccanico esperto può talvolta realizzare un pezzo provvisorio.
Procedura di Sostituzione (Generale)
- Accesso al Cilindretto: A seconda del modello e della posizione, potrebbe essere necessario smontare altri componenti per accedere al cilindretto. Nel caso del cilindretto di rilascio, questo si trova spesso "sopra il cambio".
- Svuotamento del Circuito: Prima di scollegare il vecchio cilindretto, è consigliabile svuotare il serbatoio del liquido frizione o chiudere il circuito per minimizzare la fuoriuscita di fluido.
- Scollegamento: Scollegare le tubazioni del fluido idraulico e i fissaggi del cilindretto.
- Rimozione: Rimuovere il vecchio cilindretto.
- Installazione del Nuovo Cilindretto: Posizionare e fissare il nuovo cilindretto, collegando le tubazioni.
- Riempimento e Spurgo: Riempire il serbatoio con il liquido frizione appropriato e procedere con un accurato spurgo del sistema per eliminare tutta l'aria. Questo passaggio è critico per garantire il corretto funzionamento della frizione.
Un utente ha caricato dei video dove ha smontato il pezzo, sebbene inizialmente avesse incontrato difficoltà. Questo sottolinea che l'operazione può essere complessa anche per chi ha una certa manualità.
Dettaglio cilindro rilascio frizione Hyundai i20 1.2 benzina 2008 --- 2012 - PARTE 1
Considerazioni sulla Garanzia e l'Assistenza Hyundai
La questione della garanzia è spesso un punto dolente per i proprietari di veicoli con problemi alla frizione. Un utente con una Hyundai i20 del 2010 con circa 54.000 km, afflitta da problemi simili, si è scontrato con le risposte del concessionario ("non dobbiamo controllare nulla, se la veda lei con l’officina che le ha fatto il primo intervento") e del Customer Care Center Hyundai ("non ci risulta nessun caso in rete simile al suo", "al momento non c’è alcuna campagna di richiamo per frizioni difettose").
È importante considerare che le garanzie sui veicoli hanno limiti temporali e/o chilometrici. Ad esempio, la scritta "5 ANNI DI GARANZIA O KILOMETRI ILLIMITATI" sul lunotto di un veicolo può creare aspettative, ma è essenziale verificare i termini esatti della copertura per la frizione e per i componenti specifici come il cilindretto. Se un intervento precedente è stato effettuato in un'officina non autorizzata o non Hyundai, ciò può compromettere la validità della garanzia.
D'altra parte, il problema che si presenta in condizioni di alta temperatura e velocità e che provoca slittamenti o malfunzionamenti non è riconducibile a normale usura, ma a un difetto. In questi casi, la persistenza del problema anche dopo la sostituzione del kit frizione completo suggerisce una causa più profonda, che potrebbe essere legata a un difetto di progettazione o fabbricazione di un componente, come il cilindretto.
La mancanza di campagne di richiamo ufficiali per problemi alla frizione non significa che il problema non esista. Le segnalazioni su forum e community online, come il Forum Hyundai Club Italia, sono preziose per raccogliere informazioni e creare una casistica. Un utente ha offerto di mettere a disposizione un pezzo non funzionante per analisi e condiviso le proprie conclusioni e una tavola sul forum, contribuendo alla conoscenza collettiva.
Prevenzione e Manutenzione
Sebbene non sia sempre possibile prevenire completamente i difetti dei componenti, una manutenzione regolare può aiutare a prolungare la vita del sistema frizione.
- Controllo del Liquido Frizione: Verificare regolarmente il livello e la qualità del liquido frizione. Un liquido sporco o in quantità insufficiente può compromettere il funzionamento del sistema.
- Sostituzione Programmata del Liquido: Come per il liquido dei freni, anche il liquido frizione può assorbire umidità e perdere le sue proprietà nel tempo. Seguire le raccomandazioni del produttore per la sua sostituzione periodica.
- Stile di Guida: Evitare l'uso eccessivo o improprio della frizione, come "tenere la frizione premuta" per lunghi periodi nel traffico o "sfrizionare" inutilmente, può ridurre lo stress sui componenti e prolungarne la durata.
- Attenzione ai Sintomi: Prestare attenzione a qualsiasi cambiamento nella sensazione del pedale della frizione o nel comportamento del veicolo. Intervenire prontamente ai primi segnali di malfunzionamento può prevenire danni maggiori e più costosi.
Le esperienze riportate dagli utenti sottolineano l'importanza di un'indagine approfondita e di una diagnosi accurata quando si manifestano problemi al sistema frizione, specialmente in presenza di sintomi che non sono direttamente riconducibili alla sola usura del disco frizione.
