Cilindri Pneumatici Speciali: Funzionamento, Tipologie, Applicazioni e Criteri di Scelta

I cilindri pneumatici rappresentano elementi fondamentali all’interno dei sistemi di automazione industriale, grazie alla loro capacità di trasformare l’energia dell’aria compressa in movimento lineare efficace e continuo. Questi dispositivi versatili sono utilizzati in una moltitudine di applicazioni, dai semplici attuatori pneumatici lineari ai complessi sistemi robotici. La loro importanza è sottolineata dalla loro capacità di fornire soluzioni di controllo del movimento affidabili, efficienti e convenienti in vari processi di produzione e fabbricazione.

Principi Fondamentali dei Cilindri Pneumatici

Nelle fabbriche e nei sistemi automatizzati si vedono spesso cilindri pneumatici. Questo dispositivo utilizza aria compressa per creare movimento. Quando si fornisce aria al cilindro, questa spinge un pistone al suo interno. Il pistone si muove in linea retta, un movimento chiamato movimento lineare. È possibile utilizzare questo movimento per spostare oggetti, pressare parti o controllare altre macchine. I cilindri pneumatici convertono essenzialmente l’energia potenziale dell’aria compressa in energia meccanica. All’interno del cilindro, due camere sono mantenute a diverse pressioni d’aria; un pistone attaccato alla parete divisoria, talvolta chiamato anche asta, viene messo in movimento in risposta alla pressione delle due camere.

Il funzionamento di un cilindro pneumatico si basa sull’ingresso controllato di aria compressa all’interno della camera principale, che spinge il pistone generando un moto lineare costante. A seconda della configurazione, il movimento può essere a semplice effetto o a doppio effetto.

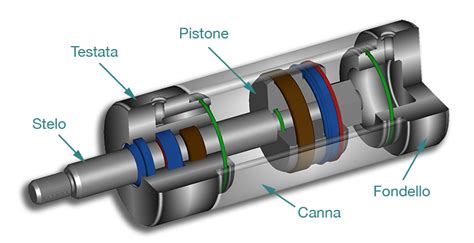

Componenti Essenziali di un Cilindro Pneumatico

Un cilindro pneumatico contiene diverse parti importanti. I componenti principali includono la canna del cilindro, il pistone, lo stelo, i tappi terminali e le guarnizioni. Il sistema è composto da corpo cilindrico, stelo, pistone, guarnizioni e testate, progettati per resistere a sollecitazioni costanti, pressioni variabili e ambienti complessi.

1. Canna del cilindro (Alesaggio del cilindro): La canna del cilindro è il corpo principale del cilindro pneumatico che racchiude e protegge i suoi componenti interni, fungendo da contenitore per il movimento avanti e indietro del pistone. È sigillata ad entrambe le estremità da due tappi terminali. Solitamente realizzati in materiali ad alta resistenza e resistenti all'usura come lega di alluminio, acciaio inossidabile o lega di rame, l'interno della canna richiede un trattamento superficiale preciso per garantire un movimento fluido e la tenuta stagna del pistone.
2. Pistone: Il pistone è un componente mobile chiave all'interno dell'alesaggio, che divide la camera in due sezioni e si muove avanti e indietro in risposta alla pressione dell'aria compressa. È situato all'interno della canna del cilindro e aziona il movimento lineare tramite la forza esercitata dall'aria compressa. Solitamente realizzati con materiali a basso attrito e altamente resistenti all'usura, i pistoni sono dotati di guarnizioni per evitare perdite d'aria, migliorando l'efficienza e la precisione.
3. Stelo del pistone: Lo stelo si collega al pistone e trasferisce la forza all'esterno. È un albero solido collegato al pistone, che trasmette il moto ai componenti esterni della macchina. Generalmente realizzati in acciaio temprato per resistere a cicli e carichi ripetuti o acciaio inossidabile, con trattamenti di tempra superficiale per migliorarne la resistenza all'usura.
4. Tappi terminali: I tappi terminali sigillano le estremità della canna e trattengono l'aria all'interno. Il tappo anteriore è adiacente all'estensione dello stelo del pistone e il tappo posteriore è montato sul lato opposto. Questi tappi ospitano porte d'aria che introducono aria pressurizzata nell'alesaggio, consentendo il movimento del pistone. Solitamente realizzati in lega di alluminio o ghisa, sono fissati alle estremità della canna del cilindro mediante bulloni o filettature.
5. Guarnizioni: Le guarnizioni impediscono la fuoriuscita dell'aria e servono a impedire perdite di aria compressa all'interno del cilindro, migliorandone l'efficienza e le prestazioni. I design complessi delle guarnizioni assicurano durata e longevità. I materiali comuni includono gomma, poliuretano e PTFE (politetrafluoroetilene).
6. Porte d'aria: Le prese d'aria sono le interfacce per lo scambio d'aria tra il cilindro e la fonte d'aria esterna. Le porte di ingresso e di uscita dell'aria sono solitamente dotate di interfacce filettate standardizzate per facilitare l'installazione e il collegamento ad altre apparecchiature.
7. Ammortizzazione del pistone (Cuscini): Il sistema di ammortizzazione del pistone rallenta il gruppo pistone e stelo appena prima che raggiunga i tappi terminali, riducendo l'impatto, le vibrazioni e il rumore al termine della corsa. Solitamente posizionati all'interno delle testate terminali del cilindro, sfruttano un'ammortizzazione pneumatica o idraulica per ottenere la decelerazione.
8. Anelli guida pistone: Installati attorno al pistone per evitare il contatto diretto con le pareti del cilindro, questi anelli assorbono le forze radiali, riducendo usura e attrito.
9. Tiranti: Sono barre di acciaio filettate che corrono lungo la lunghezza del cilindro, fissando i tappi terminali all'alesaggio. Migliorano la stabilità strutturale e proteggono il cilindro da urti e impatti esterni.
10. Accessori di montaggio: Includono varie staffe, basi e dispositivi di fissaggio utilizzati per fissare il cilindro e garantire una corretta installazione. In base alle esigenze specifiche dell'applicazione, vengono scelti diversi metodi di montaggio, ad esempio flangia anteriore, flangia posteriore, montaggio sulla base o montaggio su perno.
11. Valvole: Le valvole controllano l'ingresso e l'uscita dell'aria compressa, consentendo al cilindro di funzionare secondo programmi preimpostati. In base alle esigenze è possibile scegliere tra vari tipi di valvole, ad esempio valvole unidirezionali, valvole bidirezionali, valvole proporzionali, ecc.

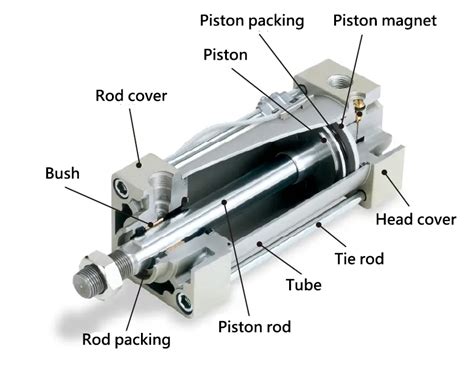

Principi Operativi Dettagliati

I cilindri pneumatici funzionano tramite un processo controllato che coinvolge alimentazione dell'aria, regolazione ed esecuzione meccanica.

1. Alimentazione d'aria: Un sistema pneumatico inizia con un compressore d'aria che pressurizza l'aria utilizzata per il funzionamento del cilindro. L'aria compressa viene generata tramite un compressore d'aria e immessa nel cilindro tramite valvole.
2. Ingresso aria e movimento pistone: Le valvole controllano il flusso d'aria e la direzione all'interno delle camere del cilindro. Quando l'aria compressa entra da un lato del cilindro (la porta di ingresso), esercita una pressione sul pistone. Secondo la legge di Pascal, la pressione applicata al fluido confinato (aria) viene trasmessa equamente in tutte le direzioni. Questa pressione crea una forza sul pistone, facendolo muovere. L'area del pistone moltiplicata per la pressione dell'aria dà la forza esercitata dal cilindro (Forza = Pressione × Area).
3. Estensione e retrazione dell'asta del pistone: Quando il pistone si muove, spinge o tira l'asta del pistone, producendo un movimento lineare. L'aria che esce dal lato opposto del pistone esce attraverso un'altra porta, solitamente controllata da una valvola per rilasciare l'aria in modo fluido.

Tipologie di Cilindri Pneumatici

Esistono diversi tipi di cilindri pneumatici progettati per diverse applicazioni industriali, che si distinguono principalmente per il tipo di movimento che possono effettuare: movimento rotatorio e movimento lineare.

Cilindri a Semplice Effetto

Un cilindro pneumatico a semplice effetto si utilizza quando è necessaria una forza in una sola direzione. Questo tipo di cilindro sfrutta l'aria compressa per muovere il pistone in avanti. Una molla o una forza esterna riporta il pistone nella sua posizione originale. Questi cilindri hanno una porta dell'aria per l'estensione e si basano su un meccanismo di ritorno a molla o un carico per la retrazione. Vengono spesso impiegati in applicazioni come l'espulsione di pezzi da nastri trasportatori o la pressatura di oggetti.

Cilindri a Doppio Effetto

Scegli un cilindro pneumatico a doppio effetto quando è necessaria una forza in entrambe le direzioni. La pressione dell'aria può essere applicata a entrambi i lati del pistone, consentendo un'estensione e una retrazione controllate. Questa configurazione offre maggiore controllo e velocità. I cilindri a doppio effetto sono utilizzati per il sollevamento di carichi pesanti, il serraggio e altre applicazioni di automazione impegnative. Questo tipo di cilindro ha due porte dell'aria: una per spingere il pistone fuori (estensione) e un'altra per tirarlo indietro (retrazione).

Cilindri Telescopici

Un cilindro pneumatico telescopico consente di ottenere una corsa lunga in uno spazio compatto. È possibile trovarlo in attrezzature in cui lo spazio è limitato ma è necessario un raggio d'azione esteso. Il cilindro utilizza più stadi nidificati che si estendono uno dopo l'altro, permettendo di ottenere lunghe corse sfruttando una struttura estendibile a più stadi, ideale quando lo spazio di partenza è limitato ma è richiesto un ampio movimento.

Mini e Attuatori Pneumatici Compatti

Nei moderni sistemi automatizzati è spesso necessario risparmiare spazio. I mini attuatori pneumatici ti aiutano a raggiungere questo obiettivo. Questi attuatori sono più corti del 30-50% rispetto ai cilindri standard. I loro corpi in lega di alluminio leggera si adattano a spazi ristretti. Trai vantaggio dall'elevata densità di forza e dalle opzioni di montaggio flessibili. Queste caratteristiche semplificano l'installazione e la manutenzione.

I cilindri pneumatici compatti sono attuatori di precisione che utilizzano l'aria compressa per generare il movimento lineare in uno spazio ridotto. Progettati per applicazioni con vincoli di spazio, i cilindri a corsa breve garantiscono un controllo del movimento efficiente ed affidabile. Il loro design leggero, le dimensioni compatte e la struttura robusta li rendono essenziali in scenari che richiedono efficienza e durata. La gamma di cilindri compatti di SMC, che comprende le serie CQ2, JCQ e C55, offre una versatilità senza pari. Ad esempio, la serie CQ2 offre opzioni per corse lunghe e alesaggi personalizzabili. La serie JCQ migliora ulteriormente la produttività grazie al suo design ultraleggero, mentre la serie C55 è conforme agli standard ISO 21287, assicurando una perfetta integrazione nei sistemi industriali.

• Cilindri compatti ISO 21287: Progettati per soddisfare gli standard ISO 21287, questi cilindri offrono prestazioni costanti e compatibilità con i sistemi industriali. Sono comunemente utilizzati in settori come packaging, automazione e alimentare, offrendo dimensioni standardizzate per una facile integrazione e una struttura robusta adatta a vari ambienti industriali. La serie SMC C55 è compatibile con la norma ISO ed ha un'ampia gamma di opzioni di corsa.
• Cilindri compatti con valvole integrate: Questi cilindri includono valvole integrate per semplificare la progettazione di sistemi pneumatici e ridurre i tempi di installazione. Il design integrato della valvola riduce al minimo la complessità delle connessioni, semplificando il funzionamento. La serie SMC CVQ combina un cilindro ed un'elettrovalvola per ottenere la massima compattezza ed efficienza.
• Cilindri a montaggio universale: Progettati per offrire opzioni di montaggio versatili, questi cilindri semplificano l'installazione e l'integrazione in sistemi industriali complessi. Offrono molteplici superfici per il montaggio diretto e sono adatti a spazi compatti con configurazioni diverse. La serie SMC CU presenta un corpo rettangolare compatto ideale per il montaggio diretto.
• Cilindri compatti con guide lineari: Questi attuatori lineari compatti sono dotati di guide integrate per gestire i carichi laterali con precisione, rendendoli ideali per applicazioni che richiedono elevata precisione e stabilità. Le caratteristiche includono una funzione antirotazione per movimenti guidati e una maggiore capacità di carico per l'utilizzo in applicazioni di robotica, dispositivi medici o macchine CNC. La serie SMC MXZ offre un controllo del movimento preciso con una guida lineare integrata.
• Cilindri compatti con funzione di bloccaggio: Dotati di un meccanismo di bloccaggio integrato per un sicuro mantenimento della posizione, questi cilindri sono particolarmente adatti alle applicazioni che richiedono un posizionamento preciso ed affidabile. Il meccanismo di bloccaggio permette il mantenimento della posizione senza la necessità di un'alimentazione continua di aria. La serie SMC RLQ offre ammortizzo pneumatico e bloccaggio integrato per assicurare sicurezza e stabilità in applicazioni critiche.

Cilindri con Stelo Guidato

I cilindri inox guidati includono guide integrate che impediscono la rotazione dello stelo e garantiscono una maggiore stabilità nei movimenti laterali. Questa tipologia rispetta gli standard ISO 15552, garantendo solidità, lunga durata e compatibilità con numerosi sistemi di fissaggio.

Cilindri Senza Stelo

Una soluzione compatta e versatile per applicazioni di spinta e trazione, i cilindri senza stelo offrono un design più compatto e sono ideali per applicazioni dove lo spazio è limitato e si richiede una corsa lunga.

Pinze Pneumatiche

Le pinze pneumatiche offrono una presa potente e precisa. Grazie alla loro agilità e controllo pneumatico, queste pinze sono utili per operazioni di manipolazione, assemblaggio e picking.

Vantaggi dei Cilindri Pneumatici

I cilindri pneumatici offrono numerosi vantaggi che li rendono ideali per diverse applicazioni industriali.

1. Design semplice e affidabilità: Il design semplice dei cilindri pneumatici assicura facilità di installazione, manutenzione e riparazione. Meno parti mobili significano che ci sono meno cose che possono andare storte, il che semplifica la risoluzione dei problemi e riduce i tempi di fermo. Questa semplicità si traduce spesso in risparmi sui costi per tutta la durata dell'attrezzatura. L'affidabilità è fondamentale negli ambienti industriali, dove i tempi di fermo non pianificati possono essere costosi. I cilindri pneumatici sono noti per le loro prestazioni robuste e la loro durata, garantendo un funzionamento costante e affidabile anche in condizioni difficili. La loro affidabilità assicura processi di produzione fluidi, riducendo al minimo i ritardi e i costi di manutenzione.
2. Basso consumo energetico e alta potenza in uscita: I sistemi pneumatici in genere consumano meno energia rispetto ai sistemi idraulici ed elettrici, specialmente in applicazioni che richiedono lunghi periodi di inattività. L'aria compressa può essere immagazzinata e utilizzata su richiesta, riducendo l'energia necessaria per il funzionamento continuo. Nonostante il basso consumo energetico, i cilindri pneumatici possono produrre una forza sostanziale. Ciò li rende adatti per applicazioni pesanti come movimentazione di materiali, pressatura e serraggio. Ad esempio, nel settore dell'imballaggio, i cilindri pneumatici possono generare la forza necessaria per sigillare i pacchi in modo efficiente senza consumare energia eccessiva.
3. Adattamento ad ambienti speciali: I cilindri pneumatici sono ideali per l'uso in ambienti pericolosi in cui scintille elettriche o calore elevato potrebbero innescare esplosioni. Ad esempio, negli impianti chimici e nelle raffinerie di petrolio, i sistemi pneumatici sono preferiti per l'azionamento di valvole e controlli perché non producono scintille o calore eccessivo. I cilindri pneumatici offrono intrinsecamente vantaggi in termini di sicurezza. Funzionano ad aria compressa, che ha meno probabilità di causare incendi o esplosioni rispetto ai fluidi idraulici o ai sistemi elettrici. Inoltre, il loro semplice design meccanico riduce il rischio di malfunzionamenti che potrebbero causare incidenti di sicurezza.

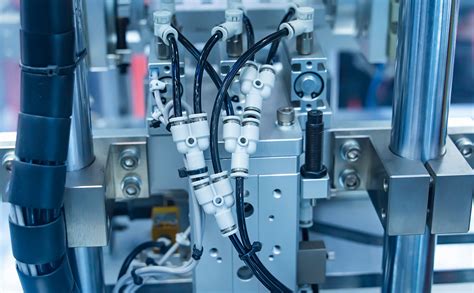

Applicazioni dei Cilindri Pneumatici

I cilindri pneumatici svolgono un ruolo chiave nell'automazione moderna. Sono presenti in molti settori, tra cui la movimentazione dei materiali, le macchine utensili, la robotica, le attrezzature per l'imballaggio e le linee di assemblaggio per l'industria automobilistica. Questi cilindri aiutano a spostare i componenti in modo rapido e preciso, rendendo inoltre le macchine più sicure e affidabili. Utilizzando i cilindri pneumatici, è possibile migliorare l'efficienza e ridurre il lavoro manuale.

• Automazione Industriale e Manifatturiera: I cilindri pneumatici svolgono un ruolo cruciale nei processi di produzione, in particolare nei bracci robotici, nei nastri trasportatori e nelle linee di assemblaggio. Forniscono la precisione e la velocità richieste per i sistemi automatizzati, assicurando un flusso di produzione senza interruzioni. Nei macchinari automatizzati, vengono utilizzati per spingere, tirare, sollevare o ruotare i componenti, migliorando significativamente l'efficienza produttiva. Le operazioni di pick-and-place utilizzano cilindri compatti per movimenti precisi ed efficienti nei sistemi di movimentazione automatica dei materiali.
• Industria Automobilistica: I cilindri pneumatici sono ampiamente utilizzati nei sistemi frenanti, nei sollevatori idraulici, nei robot di saldatura e in altre applicazioni automobilistiche. Automatizzano attività ripetitive sulle linee di assemblaggio, come la movimentazione dei materiali, lo stampaggio, la saldatura e la verniciatura. Gli utensili pneumatici e i robot operano ad alta velocità e precisione. Questo migliora l'efficienza produttiva e riduce l'errore umano. È possibile utilizzare i cilindri pneumatici anche per l'apertura delle portiere, la regolazione dei sedili e l'azionamento dei freni.
• Macchinari per l'Imballaggio: Per molte attività legate ai macchinari per l'imballaggio, si fa affidamento sui cilindri pneumatici. Questi cilindri aiutano a formare scatole, posizionare i prodotti e sigillare. Le frequenze dei cicli elevate mantengono le linee di imballaggio in movimento. Un posizionamento accurato garantisce che ogni prodotto sia posizionato correttamente. Si beneficia di un funzionamento pulito, fondamentale nel confezionamento di prodotti alimentari e farmaceutici.
• Industria Alimentare e delle Bevande: Igiene ed efficienza sono preoccupazioni fondamentali. I cilindri pneumatici alimentano i sistemi di smistamento, imballaggio e trasporto, consentendo una movimentazione degli alimenti senza soluzione di continuità. Il loro funzionamento privo di contaminazione li rende ideali per applicazioni di qualità alimentare. Ad esempio, negli impianti di imbottigliamento, i cilindri pneumatici aiutano nella tappatura, nel riempimento e nell'etichettatura, garantendo velocità e precisione nelle linee di produzione ad alto volume. I cilindri con guarnizione stelo certificata FDA sono particolarmente indicati per questo settore.
• Attrezzature Mediche e di Precisione: Per le apparecchiature mediche e di precisione, i cilindri pneumatici sono fondamentali. Questi cilindri devono soddisfare rigorosi standard di controllo delle infezioni, compatibilità dei materiali e precisione. Attuatori pneumatici forniscono movimenti precisi per robot chirurgici e dispositivi di laboratorio. Sono necessari materiali resistenti alla corrosione e biocompatibili, come l'acciaio inossidabile o materie plastiche speciali. Aiutano nei dispositivi di sollevamento pazienti, strumenti chirurgici e macchine diagnostiche. I loro movimenti fluidi e controllati consentono un posizionamento preciso in ambienti medici.
• Logistica e Immagazzinamento: I cilindri pneumatici consentono robot pick-and-place, pinze pneumatiche e sistemi di automazione del magazzino. Contribuiscono a una gestione efficiente dell'inventario facilitando il trasporto rapido e accurato dei materiali. Aiutano a sollevare, inclinare e ruotare i pacchi, migliorando l'efficienza del flusso di lavoro.
• Robotica e Bracci Robotici: I cilindri compatti migliorano la precisione e la stabilità nelle applicazioni robotiche riducendo il peso e l’ingombro, ottimizzando così le prestazioni dei bracci robotici. Questa riduzione di peso minimizza l'inerzia, consentendo movimenti più rapidi e accurati in attività quali la movimentazione dei materiali, l'assemblaggio ed il posizionamento preciso nei sistemi automatizzati.

Criteri per la Scelta del Cilindro Pneumatico Ottimale

La scelta del cilindro pneumatico più adatto al vostro progetto richiede un'attenta pianificazione. È fondamentale che le specifiche del cilindro siano adatte alla vostra applicazione. La selezione del cilindro pneumatico più idoneo richiede la valutazione di diversi fattori tecnici.

1. Forza e Corsa: Devi calcolare la forza e la corsa prima di scegliere un attuatore pneumatico. Iniziate a considerare le funzioni del cilindro nella vostra applicazione. Considerate il carico che dovrà spostare e la distanza che dovrà percorrere. Selezionare un cilindro con forza adeguata è essenziale per garantire un funzionamento regolare ed evitare guasti al sistema. La forza in uscita deve essere sufficiente per il carico e l'applicazione richiesti. La lunghezza della corsa deve essere allineata con l'intervallo di movimento dell'applicazione. Corse più lunghe richiedono design robusti per mantenere la stabilità e prevenire la flessione. Suggerimento: aggiungere sempre un margine di sicurezza al calcolo della forza.
2. Spazio Disponibile: Misura lo spazio disponibile. Questo punto è cruciale per dimensionare correttamente il cilindro pneumatico. Macchinari con vincoli di spazio richiedono attuatori compatti senza compromettere le prestazioni.
3. Materiali e Costruzione: I materiali e la costruzione di un cilindro pneumatico ne influenzano la durata e la durata utile. È opportuno ricercare caratteristiche adatte al proprio ambiente di lavoro. I cilindri di alta qualità possono durare dai 10 ai 50 milioni di cicli completi se sottoposti a una manutenzione adeguata. Gli steli dei pistoni in acciaio inossidabile resistono alla corrosione. I cilindri in alluminio anodizzato duro aumentano la resistenza e riducono l'usura.
4. Opzioni di Montaggio e Accessori: Le opzioni di montaggio e gli accessori svolgono un ruolo importante nel modo in cui il tuo attuatore pneumatico si comporta. È possibile scegliere tra montaggio a linea centrale fissa, a offset fisso o a perno. Ogni tipologia offre vantaggi unici. I supporti a linea centrale fissa offrono stabilità e allineamento per le attività di automazione. I supporti a offset fisso gestiscono bene i carichi laterali. Un montaggio corretto prolunga la durata del cilindro. Accessori come sensori, ammortizzatori e guarnizioni speciali possono migliorarne le prestazioni. Diversi stili di montaggio come flangia, forcella o perno influenzano il modo in cui il cilindro è integrato nel sistema. La scelta di montaggio corretta migliora le prestazioni e la longevità.
5. Ambiente Operativo: Temperatura, umidità ed esposizione a polvere o sostanze corrosive influiscono sulle prestazioni del cilindro. Materiali e rivestimenti speciali potrebbero essere necessari in ambienti difficili. L'utilizzo di componenti adatti ad ambienti specifici massimizzerà la durata del cilindro.
6. Velocità di Funzionamento e Flusso d'Aria: Le operazioni più rapide richiedono meccanismi di ammortizzazione e controllo adeguati per garantire un movimento fluido e un'usura minima nel tempo. Valutare i requisiti di velocità del cilindro e assicurarsi che il circuito pneumatico sia progettato per fornire un flusso d'aria sufficiente ad assicurare prestazioni ottimali.
7. Impatto dell'arresto del carico e forze esterne: Valutare i carichi che il cilindro dovrà gestire, compresi gli eventuali impatti di arresto. Se necessario, utilizzare ammortizzatori per garantire un funzionamento regolare e proteggere i pezzi. Considerare le potenziali forze esterne, come i carichi laterali o altri carichi che potrebbero influenzare il cilindro.

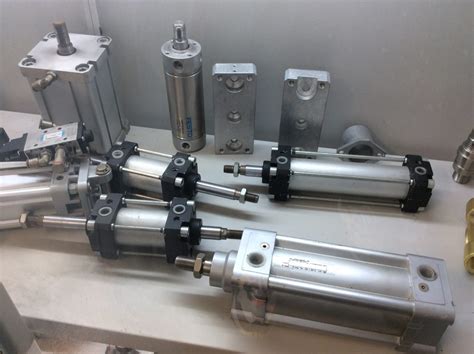

Cilindri Pneumatici Speciali e Personalizzazione

A volte, i cilindri pneumatici standard non soddisfano esattamente le vostre esigenze. Aziende come XCHEN (Xingchen Pneumatic) e 3A Automation offrono soluzioni personalizzate per applicazioni specifiche. È possibile collaborare con il loro team tecnico per progettare un cilindro che soddisfi le vostre esigenze. La personalizzazione garantisce che l'attuatore pneumatico si adatti perfettamente al tuo processo, fornendo soluzioni tecnologiche, inedite e performanti che possano portare un reale vantaggio all'attività. I prodotti XCHEN offrono prestazioni e affidabilità eccellenti, e l'azienda ricopre ruoli di leadership nel settore e partecipa alla definizione di standard nazionali. 3A Automation, con i suoi investimenti in qualità e ricerca, è specializzata nella progettazione e produzione di cilindri custom per le più disparate esigenze, con soluzioni su misura che rappresentano oltre il 60% della loro produzione quotidiana.

Standard ISO per i Cilindri Pneumatici

Gli standard ISO (International Organization for Standardization) svolgono un ruolo fondamentale nel garantire la qualità e l'affidabilità dei cilindri pneumatici. Aderendo a questi standard, i produttori possono realizzare cilindri che soddisfano criteri di qualità predefiniti, garantendo prestazioni e durata costanti. Inoltre, gli standard ISO promuovono l'intercambiabilità, consentendo di utilizzare insieme componenti di produttori diversi senza soluzione di continuità. Questa compatibilità è fondamentale per i sistemi di automazione industriale in cui varie parti dell'apparecchiatura devono funzionare in armonia. Gli standard ISO facilitano il commercio internazionale fornendo un set comune di criteri che i produttori di tutto il mondo possono seguire. Questa armonizzazione riduce le barriere commerciali e semplifica il processo di esportazione e importazione di cilindri pneumatici.

I cilindri a normativa ISO, chiamati anche attuatori pneumatici, sono particolarmente impiegati sui macchinari dei reparti produttivi industriali, in special modo nel campo dell’automazione industriale. I cilindri ISO possiedono alcune caratteristiche positive e pregi non trascurabili, per esempio, rispetto all’impiego di cilindri oleodinamici. Le normative più diffuse, come ISO 15552 e ISO 6432, identificano gamme precise di diametri, fori di fissaggio e lunghezze, facilitando la scelta nella fase di progettazione e integrazione.

Tra le serie certificate ISO si includono:

• Serie CCI (ISO 21287): Ideale per lunghe corse e maggiori requisiti di spostamento di masse e tempi di ciclo ottimizzati. I sensori possono essere installati rapidamente e facilmente su tutti i lati e sull’intera lunghezza del cilindro. La superficie liscia e i materiali come alluminio anodizzato, acciaio inox e lubrificanti NSF-H1 rendono il cilindro ideale per requisiti esigenti nel settore Food & Beverage. È caratterizzato da montaggi di sensore pratici e il suo design igienico abbina la pulizia semplice ed efficiente a bassi cicli di manutenzione.
• Serie ITS (ISO 15552): Questi cilindri sono facilmente configurabili in base alle esigenze applicative.
• Serie MNI (ISO 6432): Una serie collaudata per la costruzione di macchine in generale. La forma costruttiva si contraddistingue per la robustezza e la lunga durata. Un cilindro ideale per utenti e sviluppatori che si affidano all’efficienza.
• Serie PRA (ISO 15552): Possono essere utilizzati in tutti i settori, inclusa la tecnologia di automazione in generale, la costruzione di macchine e sistemi e altre applicazioni industriali specifiche. Questi cilindri sono compatti e fino al 30% più leggeri rispetto ai cilindri paragonabili, grazie ai profili ottimizzati per il peso. Inoltre, offrono un elevato grado di flessibilità nel montaggio del sensore e un ammortizzamento elastico estremamente efficace.
• Serie TRB (ISO 15552): Un'ampia gamma di opzioni con montaggi di sensori pratici e design igienico.

Installazione dei Cilindri Pneumatici

La corretta installazione dei cilindri pneumatici è cruciale per garantirne le prestazioni ottimali e la longevità.

Lavori Preparatori prima dell'Installazione

1. Selezione e verifica: Selezionare il cilindro giusto, assicurandosi che soddisfi le specifiche richieste (lunghezza della corsa, alesaggio, stile di montaggio). Verificare l'integrità del cilindro e la disponibilità di tutte le parti necessarie.
2. Preparazione dell'area di lavoro: Assicurarsi che l'area di installazione sia pulita e priva di polvere e detriti. Preparare gli strumenti necessari (chiavi, cacciaviti, livella, calibri di allineamento).
3. Preparazione dell'alimentazione dell'aria: Assicurarsi che l'aria compressa sia pulita e asciutta, utilizzando filtri ed essiccatori se necessario. Impostare la pressione di alimentazione dell'aria al livello raccomandato.
4. Misure di sicurezza: Scollegare l'alimentazione elettrica e quella dell'aria. Indossare DPI adeguati (guanti, occhiali di sicurezza).

Passaggi di Installazione

1. Montaggio del cilindro: Fissare le staffe di montaggio appropriate. Posizionare il cilindro nella posizione desiderata e allinearlo correttamente, assicurandosi che sia parallelo e all'angolazione corretta rispetto alle parti mobili.
2. Fissaggio del cilindro: Utilizzare bulloni, dadi e rondelle per fissare saldamente il cilindro alla superficie di montaggio. Serrare i bulloni in modo uniforme e secondo la coppia specificata dal produttore.
3. Collegamento delle linee pneumatiche: Collegare i raccordi pneumatici appropriati alle porte del cilindro, utilizzando sigillante per filettature se consigliato. Collegare le linee di alimentazione dell'aria, assicurandosi che il tubo sia correttamente dimensionato e fissato. Installare tutte le valvole di controllo, regolatori di pressione e sensori necessari.
4. Collegamenti elettrici (se applicabile): Se il cilindro è dotato di sensori di posizione o interruttori, collegare il cablaggio elettrico secondo lo schema fornito.

Ispezione e Debug dopo l'Installazione

1. Ispezione visiva: Ispezionare tutti i collegamenti per perdite d'aria (utilizzando acqua saponata). Riconfermare l'allineamento e il posizionamento del cilindro e assicurarsi che non vi siano ostruzioni.
2. Test iniziale di alimentazione dell'aria: Introdurre gradualmente aria nel sistema, consentendo al cilindro di estendersi e ritrarsi lentamente. Monitorare eventuali suoni insoliti, inceppamenti o movimenti irregolari. Regolare la pressione dell'aria al livello operativo.
3. Test di funzionalità: Far compiere al cilindro diversi cicli completi per verificarne il funzionamento regolare e uniforme. Se necessario, apportare modifiche al posizionamento, ai controlli di flusso e ai regolatori di pressione.
4. Controllo dell'impianto elettrico (se applicabile): Verificare che tutti i sensori o gli interruttori funzionino correttamente. Assicurarsi che il cilindro sia correttamente integrato con eventuali sistemi di controllo.
5. Controllo di sicurezza finale: Assicurarsi che tutte le misure di sicurezza siano in atto e che tutti i componenti siano fissati saldamente. Documentare l'installazione e i risultati dei test.

Manutenzione e Risoluzione dei Problemi

È possibile prolungare la durata dei cilindri pneumatici con una manutenzione regolare. Semplici accorgimenti aiutano a evitare costose riparazioni e tempi di fermo. Pianifica i controlli di manutenzione e tieni un registro.

Problemi Comuni e Loro Soluzioni

Potresti riscontrare alcuni problemi comuni con i cilindri pneumatici:

• Movimento lento o irregolare: Spesso indica che l'alimentazione dell'aria è scarsa, bloccata o che il cilindro non è lubrificato correttamente.
• Rumore eccessivo: È solitamente dovuto a parti allentate o a un'installazione non corretta.
• Inceppamenti o inceppamenti: Possono essere causati da disallineamenti o sporcizia all'interno del cilindro.
• Guasto delle guarnizioni: Provoca perdite d'aria e una riduzione dell'efficienza.

Migliori Pratiche di Manutenzione

È possibile ottenere un'affidabilità a lungo termine seguendo le migliori pratiche:

• Utilizzare componenti di alta qualità e installarli correttamente.
• Monitorare la qualità dell'aria e sostituire i filtri secondo le tempistiche previste. Una lubrificazione adeguata impedisce anche l'accumulo di detriti che potrebbero influire sul movimento del cilindro.
• Lubrificare le parti mobili secondo necessità. L'uso di lubrificanti consigliati riduce l'attrito e prolunga la durata utile.
• Mantenere puliti il cilindro e l'area di lavoro. Mantenere il sistema libero da polvere e detriti previene la contaminazione e mantiene prestazioni ottimali.
• Sostituire le guarnizioni e le parti usurate prima che si rompano. Il controllo di perdite, corrosione o usura di guarnizioni e componenti può prevenire guasti imprevisti.
• Ispezionare la bombola per individuare eventuali perdite, pulirla e sostituirne le guarnizioni regolarmente.

Ottimizzare la qualità dell'aria compressa e seguire le raccomandazioni di manutenzione sono passi essenziali per garantire prestazioni affidabili e lunga durata ai tuoi sistemi pneumatici. Comprendere le migliori pratiche di manutenzione e risolvere precocemente piccoli guasti può prevenire costose riparazioni e interruzioni nei processi industriali.
