Il sistema di iniezione diesel è un componente cruciale per il funzionamento del motore, e quando si presentano problemi, la diagnosi è il primo passo fondamentale per ripristinare la piena operatività del veicolo. L'errore DF052, spesso riscontrato su veicoli Renault come il Kangoo o la Clio 1.5 dCi, indica una problematica specifica nel circuito di controllo degli iniettori, che può impedire l'avviamento del motore o causare malfunzionamenti. La comprensione approfondita di questo codice e dei suoi correlati è essenziale per un'efficace risoluzione.
Comprendere il Codice Errore DF052: Circuito di Controllo Iniettore
Il codice errore DF052 si riferisce direttamente al circuito di controllo degli iniettori. Nel contesto di un motore diesel, gli iniettori sono responsabili di spruzzare il carburante pressurizzato direttamente nelle camere di combustione in un momento preciso. Questo processo è gestito elettronicamente da un'unità di controllo motore (ECU) che invia segnali elettrici agli iniettori per aprirli e chiuderli. Quando il codice DF052 viene rilevato da una diagnosi, significa che l'ECU ha riscontrato un'anomalia in questa comunicazione o nel funzionamento elettrico di uno o più iniettori o del loro circuito.
Le implicazioni di un errore DF052 sono significative. Se l'ECU non è in grado di controllare correttamente gli iniettori, il carburante potrebbe non essere iniettato affatto, in quantità insufficiente, o in momenti errati, impedendo così l'avviamento del motore. Infatti, se l'auto intanto neanche parte, e la nafta sugli iniettori arriva ma non arriva la corrente sugli iniettori, è molto probabile che il problema risieda proprio nel circuito di controllo.
Relazione tra DF052 e Altri Codici di Errore
È importante notare che un errore come il DF052 può essere accompagnato da altri codici, che possono fornire ulteriori indizi sulla natura del problema. Ad esempio, è possibile incontrare codici come DF091 o DF092, spesso associati a problemi di tensione di alimentazione. Se la tensione di alimentazione n? DF091 o DF092 n? è insufficiente o assente, ciò potrebbe direttamente influenzare il funzionamento del circuito di controllo degli iniettori, poiché l'ECU e gli iniettori stessi richiedono una corrente stabile e adeguata per operare.
Un altro codice pertinente è il DF053, che indica "funzione di regolazione pressione forcella - segnale esterno limite inferiore". Sebbene diverso da DF052, un problema nella regolazione della pressione del carburante può influire sulla capacità degli iniettori di funzionare correttamente, anche se il segnale elettrico arriva. In situazioni in cui i giri motore ci sono e la pressione c'è, ma manca la corrente agli iniettori, la focus si sposta chiaramente sulla parte elettrica.
La Catena di Controllo Elettrico degli Iniettori
Per comprendere a fondo il problema, è utile visualizzare la catena di controllo elettrico degli iniettori. Questa catena include diversi componenti chiave:
- Batteria del Veicolo: Fonte primaria di energia.
- Fusibili: Dispositivi di protezione contro i sovraccarichi elettrici.
- Relè: Interruttori controllati elettricamente che possono attivare o disattivare circuiti ad alta potenza, come quello degli iniettori.
- Cablaggio Elettrico: I conduttori che trasportano la corrente e i segnali tra i vari componenti.
- Unità di Controllo Motore (ECU): Il "cervello" che elabora i segnali dei sensori e invia comandi agli attuatori, inclusi gli iniettori.
- Iniettori: Gli attuatori che ricevono il segnale elettrico dall'ECU per aprire e iniettare carburante.
Quando il problema è "non arriva la corrente sugli iniettori", ogni anello di questa catena deve essere ispezionato.
Fasi di Diagnosi e Risoluzione dei Problemi
La diagnosi di un problema legato al circuito di controllo iniettore, specialmente con un codice come DF052, richiede un approccio sistematico. Se i fusibili buoni e i relè sono stati controllati senza successo, è necessario approfondire l'indagine.
1. Verifica della Tensione di Alimentazione
Come suggerito dai codici DF091 e DF092, la tensione di alimentazione è un punto di partenza critico. Utilizzare un multimetro per verificare la tensione ai connettori degli iniettori con il quadro acceso. Se la tensione è assente o significativamente bassa, il problema potrebbe essere a monte, nel cablaggio, nei relè principali o direttamente nell'ECU. Assicurarsi che la batteria sia completamente carica e in buono stato.
2. Ispezione dei Relè
Anche se i relè sembrano "buoni" ad un'ispezione visiva o tramite un semplice test di continuità, un relè difettoso può comunque causare problemi intermittenti o non fornire la piena corrente richiesta. Si potrebbe provare a scambiare il relè dell'iniezione con un relè identico funzionante da un altro circuito (ad esempio, quello del clacson, se compatibile) per vedere se il problema persiste. Questa è una tecnica rapida per isolare un problema con il relè.
3. Controllo del Cablaggio e dei Connettori

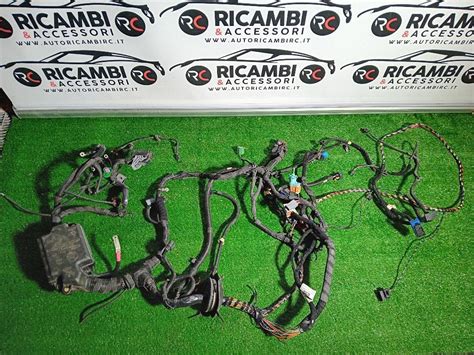

Il cablaggio che va dall'ECU agli iniettori è suscettibile a usura, corrosione o danni meccanici. Ispezionare attentamente ogni filo per segni di tagli, schiacciamenti o isolamento danneggiato. Controllare i connettori degli iniettori e quelli dell'ECU per assicurarsi che siano puliti, privi di corrosione e che abbiano un buon contatto. A volte, un semplice connettore allentato o ossidato può interrompere il flusso di corrente.
4. Test dell'ECU (Unità di Controllo Motore)
Se tutte le verifiche precedenti non rivelano anomalie, l'ECU stessa potrebbe essere la causa. Un difetto interno nell'ECU, in particolare nei driver degli iniettori, può impedire l'invio del segnale elettrico. Questa è una diagnosi più complessa e spesso richiede attrezzature specializzate o la sostituzione dell'unità per un test incrociato. L'ECU è un componente costoso, quindi è prudente escludere tutte le altre possibilità prima di considerarla.
5. Verifica degli Iniettori Stessi
Sebbene il codice DF052 indichi un problema di circuito di controllo, un iniettore difettoso (ad esempio, con una bobina interna in cortocircuito o aperta) può influenzare l'intero circuito. Si può misurare la resistenza della bobina di ogni iniettore usando un multimetro. I valori di resistenza dovrebbero essere simili tra tutti gli iniettori e rientrare nelle specifiche del produttore. Un iniettore con una resistenza significativamente diversa potrebbe essere difettoso.
Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1
Approfondimenti sulla Clio 1.5 dCi 2006 (50 cavalli)
Per un veicolo specifico come la Clio 1.5 dCi del 2006 con 50 cavalli, è importante considerare alcune specificità. I motori 1.5 dCi sono noti per essere robusti, ma come ogni sistema complesso, possono avere punti deboli. Per i modelli di quell'anno, i sistemi di iniezione common rail erano già ben consolidati, ma i componenti elettronici e i cablaggi possono deteriorarsi con il tempo e l'esposizione agli elementi.
In questi motori, il sistema di iniezione è gestito da un'unica ECU che controlla tutti gli iniettori. Un'interruzione del segnale o della corrente verso un singolo iniettore, o un problema più generale nell'alimentazione del circuito, può bloccare l'avviamento. La menzione che i giri motore ci sono e la pressione c'è, è cruciale. Indica che il motore gira, la pompa del carburante sta lavorando e il sistema di alimentazione del carburante fino agli iniettori è probabilmente integro. Il vero ostacolo è l'attivazione degli iniettori stessi.
Il Ruolo del Sensore di Posizione Albero Motore e Albero a Camme
Anche se non direttamente correlato al codice DF052, il funzionamento corretto del sensore di posizione dell'albero motore (RPM sensor) e del sensore di posizione dell'albero a camme è fondamentale per l'iniezione. L'ECU utilizza questi sensori per determinare il momento esatto in cui iniettare il carburante. Se uno di questi sensori è difettoso o invia segnali errati, l'ECU potrebbe non sapere quando comandare gli iniettori, anche se il circuito elettrico è integro. Tuttavia, questo di solito genera codici errore specifici per i sensori e non necessariamente il DF052. Dato che i giri motore ci sono, è meno probabile che il sensore RPM sia completamente guasto, ma un'analisi più approfondita del segnale potrebbe essere necessaria in casi ostinati.
Prevenzione e Manutenzione
Sebbene sia difficile prevenire completamente guasti elettronici, una buona manutenzione può ridurre il rischio.
- Ispezioni Regolari del Cablaggio: Controllare visivamente il cablaggio del motore per segni di usura, abrasioni o danni causati da roditori.
- Pulizia dei Connettori: Assicurarsi che tutti i connettori elettrici siano puliti e privi di corrosione. L'uso di spray per contatti elettrici può aiutare.
- Manutenzione della Batteria: Mantenere la batteria in buone condizioni e assicurarsi che i terminali siano puliti e ben serrati. Una batteria debole può causare una tensione di sistema instabile, che può confondere l'ECU e generare errori.
- Qualità del Carburante: Usare sempre carburante diesel di buona qualità. Sebbene non direttamente correlato a un problema elettrico, un carburante scadente può causare problemi agli iniettori, che a loro volta possono stressare il circuito di controllo.
Caso Specifico: "non arriva la corrente sugli iniettori"
La frase "non arriva la corrente sugli iniettori" è la chiave del problema. Questo suggerisce un'interruzione nel percorso elettrico.
- Assicurati che l'ECU riceva alimentazione: Controlla i fusibili e i relè che alimentano l'ECU stessa. Se l'ECU non è alimentata correttamente, non potrà inviare segnali agli iniettori.
- Verifica il segnale di massa: Gli iniettori, come la maggior parte dei componenti elettrici, richiedono sia un'alimentazione positiva che una connessione a massa (negativa). Un problema di massa interrotta o corrotta può impedire il funzionamento.

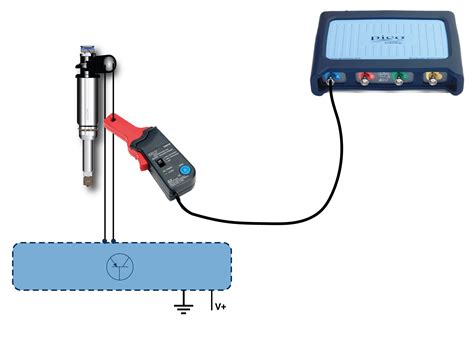

- Testare il segnale dell'ECU: Utilizzando un oscilloscopio, un meccanico esperto può verificare se l'ECU sta effettivamente inviando gli impulsi di comando agli iniettori. Questo test è definitivo per determinare se il problema è nell'ECU o nel cablaggio/iniettori a valle. Se gli impulsi sono presenti ma non c'è corrente, il problema è tra l'ECU e l'iniettore (cablaggio, connettore, iniettore stesso). Se gli impulsi non sono presenti, il problema è nell'ECU.
Considerazioni Aggiuntive
Il fatto che il proprietario abbia notato che "la nafta su gli inittori arriva" è un'informazione preziosa. Ciò significa che la pompa del carburante ad alta pressione funziona e il carburante sta raggiungendo gli iniettori, escludendo almeno una parte del sistema di alimentazione del carburante. La vera barriera è l'attivazione elettrica.
Un'altra possibile causa, sebbene meno comune con il codice DF052 da solo, potrebbe essere un problema con l'immobilizer. Se l'immobilizer impedisce l'avviamento del motore, spesso blocca anche l'iniezione del carburante. Tuttavia, questo di solito genera codici specifici per l'immobilizer.
Il "non riesco a capire che cosa significa questo codice errore che mi dà la mia diagnosi" è un punto di partenza comune per molti utenti. Il codice DF052 è abbastanza specifico e indirizza chiaramente l'attenzione verso il circuito elettrico degli iniettori. La difficoltà risiede spesso nell'identificare il punto esatto di fallimento all'interno di quel circuito. La pazienza e un approccio metodico sono essenziali.
La Conclusione Provisoria
Risolvere un problema come l'errore DF052 richiede la combinazione di conoscenza tecnica, strumenti diagnostici adeguati e un'attenta ispezione. Partendo dai controlli più semplici (fusibili, relè) e procedendo verso quelli più complessi (cablaggio, iniettori, ECU), si può isolare la causa radice del problema. Il fatto che i fusibili siano buoni e i relè siano stati controllati sposta l'attenzione su cablaggio interrotto, connettori difettosi o, in ultima istanza, un'ECU guasta o un iniettore in corto/aperto che sta bloccando il circuito. Non sottovalutare l'importanza di un controllo visivo approfondito e test di continuità sul cablaggio.
