La gestione della sovralimentazione e del ricircolo dei gas di scarico (EGR) nei motori TDI, in particolare quelli della famiglia VAG (VW, Audi, Seat, Skoda) come il 1.9 TDI AJM della Golf 4, è strettamente legata al corretto funzionamento del circuito di depressione. Questo sistema, apparentemente semplice, è cruciale per le prestazioni del motore, l'efficienza dei consumi e il rispetto delle normative sulle emissioni. Comprendere il suo funzionamento e le possibili anomalie è fondamentale per una diagnosi accurata e una risoluzione efficace dei problemi.
Il Cuore del Sistema: la Pompa del Vuoto e la Generazione della Depressione
La creazione del vuoto in questi motori è affidata primariamente alla pompa del vuoto (detta anche pompa a depressione), un componente essenziale che garantisce una depressione costante e sufficiente per azionare diversi attuatori. Una corretta depressione generata dalla pompa del vuoto dovrebbe attestarsi generalmente intorno a -0,9 bar. Questo valore è indicativo della salute del sistema e può essere verificato tramite un manometro. È importante sottolineare che la depressione generata non serve solo alla sovralimentazione, ma anche ad altri componenti fondamentali come il servofreno e altri attuatori pneumatici.
Nel contesto dei motori diesel, il principio di funzionamento del vuoto differisce leggermente dai motori a benzina. Nei motori a benzina, la farfalla chiusa rende difficile l'accesso all'aria atmosferica nel condotto a monte della valvola, generando bassa velocità e poca depressione. A farfalla aperta, invece, si crea una condizione di quiete a valle. Nel diesel, invece, il regime di giri si regola non limitando la portata d'aria, ma limitando la mandata del gasolio, e quindi il sistema di aspirazione dei vapori dal basamento o dal coperchio del motore, che nel diesel è un unico tubo nel cassoncino, è strutturato diversamente.
Valvole Cruciali: EGR, Farfalla e Turbina a Geometria Variabile
All'interno del circuito di depressione, diverse valvole svolgono ruoli chiave e il loro malfunzionamento può causare problemi significativi.
La Valvola EGR (Exhaust Gas Recirculation)

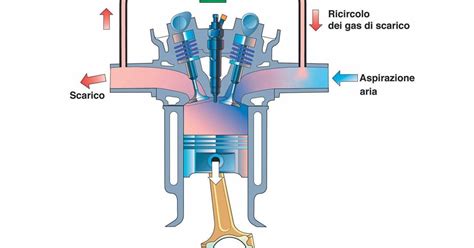

La valvola EGR vera e propria funziona tramite un "funghetto" di metallo che è attaccato direttamente sul corpo EGR stessa. Questa valvola ha il compito di reintrodurre una parte dei gas di scarico nel collettore di aspirazione, riducendo le temperature di combustione e, di conseguenza, le emissioni di ossidi di azoto (NOx). Sebbene un danno a una componente interna in plastica, come l'albero che muove una "saracinesca" basculante, potrebbe non creare problemi immediati o alterare il funzionamento normale dell'EGR in tutti i casi, una sua completa inefficienza può portare a un malfunzionamento del motore e alla comparsa di errori. In alcuni casi, come suggerito dall'esperienza utente, un'EGR non funzionante correttamente può causare sobbalzi in fase di spegnimento del motore.
La Farfalla di Blocco (o Valvola Flusso Aria)
La valvola flusso aria sul collettore, spesso indicata come "farfalla di blocco", è un altro componente essenziale. Nei motori TDI, la farfalla chiude solo quando c'è depressione, altrimenti è normalmente aperta. La sua funzione principale è quella di chiudere il flusso d'aria in fase di spegnimento del motore per ridurre i sobbalzi e gli scuotimenti, garantendo uno spegnimento più dolce e controllato. Se questa valvola rimane sempre chiusa a causa di un'alimentazione costante dalla centralina o è bloccata dallo sporco, l'auto potrebbe non partire. Scollegando il connettore, l'auto potrebbe ripartire, ma ciò indicherebbe un problema nel circuito di controllo. La resistenza della farfalla dovrebbe essere tra 25 e 45 ohm, e il comando dalla ECU avviene tramite il pin 81.
L'Elettrovalvola VGT (Variable Geometry Turbocharger) e la Turbina a Geometria Variabile

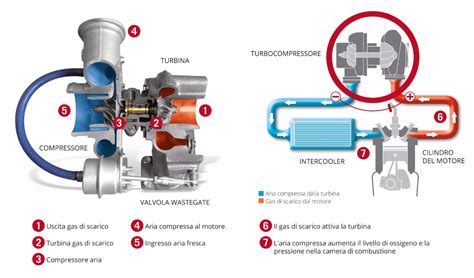

I motori 1.6 e 2.0 TDI della famiglia VAG (e, per estensione, anche il 1.9 TDI) sono spesso dotati di turbina a geometria variabile, azionata a depressione tramite una capsula pneumatica, comunemente chiamata "polmoncino". Questa tecnologia permette di ottimizzare la risposta del turbo a diversi regimi di giri del motore, migliorando l'erogazione di potenza e riducendo il turbo-lag.
L'elettrovalvola VGT è il componente che controlla la depressione inviata all'attuatore della turbina, modulando l'apertura e la chiusura delle palette interne della geometria variabile. La sua funzionalità deve essere verificata sia da un punto di vista elettrico-elettronico (alimentazione, resistenza, massa e tipologia del comando) sia meccanico, misurando la modulazione della depressione in base al comando ricevuto. Con il motore al minimo e accelerando a diversi regimi di giri, un manometro dovrebbe indicare una variazione della depressione generalmente da 0,7 bar a 0 bar, a riprova dell'efficienza pneumatica dell'elettrovalvola.
Come funzionano i turbocompressori a geometria variabile VGT? Guasti comuni nei motori diesel. Tu...
Problemi alla Sovralimentazione: Codici Errore e Iter Diagnostico
Una cattiva efficienza del turbocompressore o problemi al circuito di depressione possono causare una mancata potenza al motore. Su questi motori, possono apparire errori in memoria guasti (contemporaneamente o singolarmente) come:
- P0299: Regolazione pressione di sovralimentazione: valore inferiore alla soglia.
- P0234: Regolazione pressione di sovralimentazione: regolazione non plausibile.
Questi codici indicano un problema nella gestione della pressione di sovralimentazione e richiedono un'attenta indagine. L'iter diagnostico, valido sia per i motori 1.6 TDI che per i 2.0 TDI, prevede i seguenti passaggi prima di qualsiasi intervento sul turbo:
- Verificare l'assenza di anomalie su altri componenti: Componenti come la valvola EGR o il sensore pressione di sovralimentazione, se malfunzionanti, potrebbero causare il fuori servizio del turbo.
- Controllare la depressione tramite manometro: Assicurarsi che la depressione generata dalla pompa del vuoto sia correttamente di circa -0,9 bar.

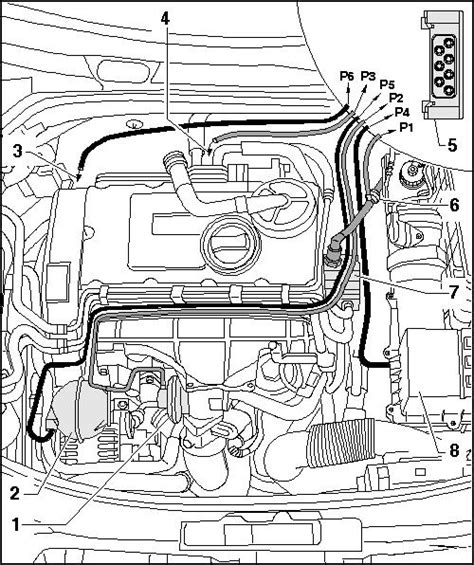

- Verificare l'integrità di tutte le tubazioni del circuito della depressione: È fondamentale controllare tutte le tubazioni, incluse quelle che raggiungono componenti estranei alla sovralimentazione, come il servofreno e altri attuatori a depressione. Anche una piccola perdita in una di queste tubazioni può compromettere l'intero sistema.
- Testare la funzionalità dell'elettrovalvola VGT: Come descritto in precedenza, verificare i parametri elettrici (alimentazione, resistenza e massa) e il tipo di comando, quindi accertare l'efficienza pneumatica misurando la modulazione della depressione (da 0,7 bar a 0 bar con motore al minimo e accelerando).
- Controllare il meccanismo della geometria variabile della turbina: Verificare la funzionalità della palettatura interna e le condizioni generali del turbocompressore (assenza di tracce di olio nei condotti e assenza di giochi assiali dell’alberino del complessivo compressore-turbina).
La Taratura dell'Attuatore della Geometria Variabile
Se tutti i controlli preliminari danno esito negativo, la problematica potrebbe risiedere nell'attuatore della geometria variabile. Su questa tipologia di turbine, è possibile sostituire l'attuatore separatamente. Tuttavia, la sua installazione richiede una precisa taratura, un processo delicato che si esegue tramite multimetro e manometro.
La procedura di taratura è la seguente:
- Preparazione degli strumenti: Il multimetro serve a misurare il segnale di posizione del potenziometro integrato sulla capsula dell'attuatore (segnale inviato sul pin numero 2). Il manometro, invece, serve a quantificare la depressione da inviare all'attuatore per la sua taratura. Si consiglia di collegare una pompa manuale a depressione all'ingresso dell'attuatore.
- Connessione del multimetro: Collegare il puntale rosso del multimetro al pin 2 del connettore del potenziometro e il puntale nero a un punto di massa valido.
- Regolazione dell'asta: Allentare le viti del supporto dell'asta dell'attuatore (come indicato in figura, se disponibile) in modo da poter regolare verticalmente l'inizio corsa corretto.
- Applicazione della depressione e lettura del segnale: Accendere il quadro della vettura, applicare una depressione di -0,7 bar all'attuatore tramite la pompa manuale e movimentare manualmente l'asta finché sul multimetro non viene visualizzato un valore di circa 0,9 Volt.
- Verifica e serraggio: La corrispondenza tra il segnale di 0,9 Volt del potenziometro e la depressione di -0,7 bar in ingresso all'attuatore indica che la turbina si trova nella posizione di massima spinta. A questo punto, è possibile serrare le viti del supporto dell'asta, che risulterà così perfettamente calibrata.
Indagini e Casistiche Complesse: Il Ruolo della Centralina
In alcuni casi, la diagnosi può diventare più complessa, coinvolgendo la centralina di controllo motore (ECU). Ad esempio, se un cliente spegne la macchina e questa non riparte a causa della valvola flusso aria che rimane sempre chiusa, anche se si scollega il connettore e l'auto parte, ma l'elettrovalvola turbina non funziona e l'elettrovalvola che controlla il recupero dei gas di scarico è sempre alimentata, si potrebbe sospettare un problema alla centralina stessa.
Un esempio di questo scenario si verifica quando, dopo aver azzerato gli errori, quelli causati dallo stacco dei connettori non vengono cancellati e rimangono in memoria. Questa anomalia può far "puzzare di centralina andata", suggerendo un possibile malfunzionamento dell'unità di controllo che non riesce più a gestire correttamente i segnali e gli attuatori.
Per una diagnosi più approfondita, è fondamentale controllare l'alimentazione comune dal relè principale per EGR, farfalla e valvola di regolazione pressione turbo. Specificamente, si possono controllare:
- La resistenza della farfalla (25-45 ohm).
- Il comando dalla ECU per la farfalla (pin 81).
- Il comando dalla ECU per la valvola di regolazione pressione turbo (pin 62).
- Il comando dalla ECU per l'EGR (pin 61).
Se tutti questi controlli risultano corretti e i problemi persistono, l'ipotesi di un guasto alla centralina diventa più concreta, escludendo altre cause meno gravi. È anche importante considerare la possibilità di un interruttore inerziale attivato, un dispositivo di sicurezza che interrompe l'alimentazione in caso di impatto, sebbene meno comune in queste circostanze specifiche.
