Il codice di errore P245D, definito come "EGR Cooler Bypass Control Circuit High (Bank 1)", segnala un malfunzionamento specifico all'interno del sistema di ricircolo dei gas di scarico (EGR) di un veicolo Ford Kuga. La lettera "P" all'inizio del codice indica un problema relativo al sistema di propulsione (motore e trasmissione), mentre il "2" lo classifica come un codice di errore standard ISO/SAE OBD-II. La cifra "4" nel terzo carattere denota un malfunzionamento nel sistema di controllo delle emissioni ausiliarie, e "5D" rappresenta il numero specifico del codice di errore. In sostanza, il modulo di controllo del motore (ECM) ha rilevato una tensione eccessivamente alta nel circuito di controllo della valvola di bypass del refrigeratore EGR per la bancata 1.
Comprendere il Sistema EGR e il suo Bypass

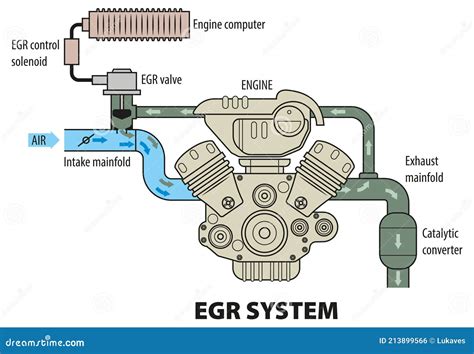

Il sistema EGR (Exhaust Gas Recirculation) è fondamentale per ridurre le emissioni nocive, in particolare gli ossidi di azoto (NOx). Esso reintroduce una parte dei gas di scarico nel collettore di aspirazione per abbassare la temperatura di combustione, un processo che limita la formazione di NOx.
Il refrigeratore EGR (EGR Cooler) è un componente aggiuntivo che raffredda i gas di scarico prima che vengano reimmessi nel motore. Questo raffreddamento è particolarmente importante durante le condizioni di guida più intense o quando il motore è in modalità di rigenerazione attiva del filtro antiparticolato (DPF). Un EGR cooler troppo caldo potrebbe non raffreddare efficacemente i gas, compromettendo la sua funzione e potenzialmente causando accumuli di carbonio.
La valvola di bypass del refrigeratore EGR (EGR Cooler Bypass Valve) gioca un ruolo cruciale nel gestire il flusso dei gas di scarico. In determinate condizioni di guida, ad esempio durante l'avviamento a freddo o quando il motore non è ancora in temperatura, questa valvola si apre per evitare che i gas di scarico attraversino il refrigeratore. Questo serve a due scopi principali:
- Prevenire il raffreddamento eccessivo: In condizioni di bassa temperatura, impedire il passaggio dei gas attraverso il refrigeratore aiuta il motore a raggiungere più rapidamente la sua temperatura operativa ottimale.
- Evitare l'intasamento (fouling): Durante la rigenerazione attiva del DPF, il passaggio dei gas di scarico attraverso il refrigeratore potrebbe causare un accumulo eccessivo di fuliggine e depositi di carbonio, portando all'intasamento del refrigeratore stesso. La valvola di bypass evita questo problema dirigendo i gas di scarico direttamente all'uscita, aggirando il refrigeratore.
Il circuito di controllo di questa valvola è monitorato dall'ECM. Quando la chiave è inserita (accensione inserita) e durante il funzionamento del motore, l'ECM invia segnali di controllo (alti e bassi) alla linea di controllo della valvola di bypass e monitora la risposta del circuito. Un intervallo di tensione corretto, tipicamente tra 5 e 8 Volt, deve essere mantenuto. La valvola stessa invia un segnale di feedback, solitamente tra 1.0 e 1.7 Volt, per indicare la sua posizione. Se l'ECM rileva una tensione anomala o un segnale di feedback fuori specifica, registra il codice di errore P245D.
Cause Comuni del Codice P245D
Il codice P245D "EGR Cooler Bypass Control Circuit High" indica che il circuito di controllo della valvola di bypass del refrigeratore EGR sta ricevendo un segnale di tensione troppo elevato. Questo problema è quasi sempre riconducibile a un cortocircuito verso l'alimentazione in qualche punto del cablaggio o del componente stesso. Le cause più frequenti includono:
- Cortocircuito verso massa nel cablaggio: Questo è il colpevole più comune. Un filo danneggiato nel cablaggio che collega l'ECM alla valvola di bypass potrebbe toccare una fonte di alimentazione (ad esempio, un altro cavo sotto tensione o il corpo del motore), causando un'eccessiva tensione nel circuito. L'isolamento dei fili può deteriorarsi a causa di sfregamenti contro parti calde del motore, usura dovuta all'età o danni fisici.
- Valvola di bypass del refrigeratore EGR difettosa: La valvola di bypass stessa potrebbe essere guasta. Un guasto interno al meccanismo della valvola o al suo attuatore elettrico potrebbe causare un cortocircuito verso l'alimentazione.
- Connettori corrosi o danneggiati: I connettori elettrici che collegano la valvola di bypass all'imbracatura dei cavi, o altri connettori all'interno del circuito, possono essere soggetti a corrosione a causa dell'umidità o di perdite di liquidi. La corrosione può creare percorsi di bassa resistenza che portano a cortocircuiti o a connessioni elettriche intermittenti. Anche pin piegati o allentati nei connettori possono causare problemi.
- Problemi al modulo di controllo motore (ECM) o al Powertrain Control Module (PCM): Sebbene meno comune, un guasto interno all'ECM/PCM stesso potrebbe causare l'invio di un segnale di tensione errato o l'incapacità di gestire correttamente il circuito. Tuttavia, questa è generalmente considerata una causa residuale dopo aver escluso tutte le altre possibilità.
- Accumulo eccessivo di carbonio: Un accumulo significativo di depositi di carbonio nel sistema EGR o nel refrigeratore stesso potrebbe, in rari casi, ostacolare il movimento della valvola di bypass, portando a un sovraccarico del circuito di controllo e potenzialmente a un guasto.
Sintomi Associati al Codice P245D
La presenza del codice di errore P245D sul Ford Kuga può manifestarsi attraverso una serie di sintomi che il conducente potrebbe notare. È importante sottolineare che non tutti i veicoli presenteranno tutti i sintomi, e la gravità può variare:

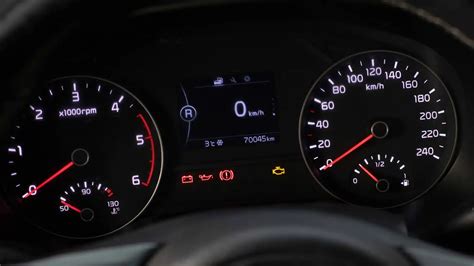

- Accensione della spia "Check Engine" (MIL): Questo è il sintomo più comune e immediato. La spia del motore si accenderà sul cruscotto per avvisare il conducente di un problema rilevato dall'ECM. In alcuni casi, la spia potrebbe lampeggiare, indicando un problema più grave che potrebbe danneggiare il catalizzatore.
- Diminuzione delle prestazioni del motore: Il motore potrebbe sembrare meno reattivo, con una perdita di potenza percepibile, specialmente durante l'accelerazione o in salita.
- Aumento del consumo di carburante: L'inefficienza del sistema EGR dovuta a un malfunzionamento della valvola di bypass può portare a un maggiore consumo di carburante.
- Funzionamento irregolare del motore: Il motore potrebbe presentare un funzionamento irregolare, soprattutto a freddo o sotto carico. Potrebbero verificarsi esitazioni o strattoni.
- Possibili problemi durante i test di emissione: Un malfunzionamento del sistema EGR può portare a risultati negativi durante i test di emissione obbligatori.
- Rumori di "ping" o "knock" durante l'accelerazione: Sebbene meno comune, in alcune situazioni un controllo errato dei gas di scarico può portare a un aumento della temperatura di combustione, causando battiti in testa.
Diagnosi del Codice P245D
Una diagnosi accurata è fondamentale per risolvere il codice P245D e prevenire costose riparazioni errate. Il processo di diagnosi dovrebbe seguire un approccio metodico:
- Ricerca dei Technical Service Bulletins (TSB): Il primo passo, prima di qualsiasi intervento fisico, è consultare i TSB specifici per il modello, l'anno e la motorizzazione del Ford Kuga. Questi bollettini tecnici, emessi dal produttore, possono fornire informazioni preziose su problemi noti e procedure di riparazione consigliate, risparmiando tempo e risorse.
- Ispezione visiva del cablaggio e dei connettori:
- Individuare la valvola di bypass del refrigeratore EGR.
- Esaminare attentamente il cablaggio che collega la valvola all'ECM. Cercare segni di danni evidenti come isolamento screpolato, fili scoperti, segni di sfregamento contro parti calde del motore o punti di bruciatura.
- Scollegare il connettore della valvola di bypass e ispezionarlo attentamente per verificare la presenza di corrosione (residui bianchi o verdastri), pin piegati, allentati o rotti. Ripetere l'ispezione per tutti i connettori associati al circuito EGR, inclusi quelli relativi al sensore di temperatura e all'ECM.
- Test di continuità e integrità del cablaggio:
- Utilizzando un multimetro digitale, eseguire test di continuità sui fili del circuito di controllo della valvola di bypass. Questo va fatto con la batteria scollegata per evitare danni all'elettronica.
- Si dovrebbe verificare la continuità tra i terminali appropriati del connettore dell'ECM e i terminali corrispondenti del connettore della valvola di bypass. Una resistenza significativamente superiore a 0 ohm (idealmente 0 ohm per fili perfetti) indica un problema nel cablaggio (filo interrotto o corrosione interna).
- Verificare anche la presenza di cortocircuiti verso massa o verso altri circuiti sotto tensione. Inserire un'estremità del multimetro in un filo e l'altra a massa (o a un altro filo sotto tensione) e assicurarsi che non ci sia continuità.
- Test della valvola di bypass del refrigeratore EGR:
- Se il cablaggio risulta intatto, è necessario testare la valvola di bypass stessa. Alcuni manuali di servizio forniscono valori di resistenza specifici per la valvola. Utilizzare un multimetro per misurare la resistenza tra i pin appropriati del connettore della valvola. Confrontare i valori misurati con quelli specificati dal produttore. Se la resistenza è significativamente diversa, la valvola è probabilmente difettosa.
- In alcuni casi, è possibile verificare il funzionamento elettrico della valvola applicando una tensione controllata e misurando la risposta o il movimento.
- Verifica delle tensioni operative:
- Con l'ausilio di uno strumento diagnostico avanzato (scanner OBD-II con capacità di live data) o di un multimetro collegato direttamente ai pin del connettore, è possibile monitorare le tensioni inviate e ricevute dall'ECM durante il funzionamento del motore. Si può verificare se l'ECM sta tentando di inviare un segnale "alto" corretto e se la risposta del circuito è effettivamente troppo elevata, confermando così il codice P245D.
- Si può anche testare la presenza di alimentazione e massa sul connettore della valvola di bypass, verificando che l'ECM stia ricevendo i segnali corretti.
Codice P245D: Risolvi il Problema del Ricircolo Gas di Scarico e Bypass Raffreddatore
Opzioni di Riparazione per il Codice P245D
Una volta identificata la causa del codice P245D, la riparazione può procedere. Le soluzioni più comuni includono:
- Riparazione o sostituzione del cablaggio: Se viene rilevato un cortocircuito verso l'alimentazione o un filo danneggiato nel cablaggio, è necessario riparare o sostituire la sezione interessata dell'imbracatura dei cavi. Una riparazione adeguata prevede l'uso di connettori di qualità e isolamento termoretraibile per garantire una connessione duratura e sicura.
- Sostituzione della valvola di bypass del refrigeratore EGR: Se la valvola di bypass risulta essere difettosa (valori di resistenza errati o guasto interno), deve essere sostituita con un nuovo componente originale o di alta qualità.
- Pulizia o sostituzione dei connettori: Se i connettori sono corrosi o danneggiati, è consigliabile pulirli accuratamente con un pulitore per contatti elettrici e, se necessario, sostituirli per garantire una connessione affidabile.
- Diagnosi e potenziale sostituzione dell'ECM/PCM: Solo se tutte le altre cause sono state escluse e la diagnostica avanzata indica un problema con il modulo di controllo motore, quest'ultimo potrebbe dover essere sostituito o riprogrammato da un professionista qualificato.
Dopo aver eseguito le riparazioni necessarie, è fondamentale cancellare il codice di errore memorizzato nell'ECM utilizzando uno strumento diagnostico e quindi effettuare un test drive per verificare che il problema sia stato risolto e che la spia "Check Engine" non si riaccenda.
Gravità del Codice P245D
Sebbene il codice P245D non sia generalmente considerato un problema catastrofico che impedisce immediatamente il funzionamento del veicolo, non dovrebbe essere ignorato. Un malfunzionamento persistente del circuito di controllo della valvola di bypass del refrigeratore EGR può portare a:
- Danni al sistema EGR: L'operatività errata può causare un accumulo accelerato di carbonio nel refrigeratore EGR, portando a futuri intasamenti e costi di riparazione più elevati.
- Danni al catalizzatore: Se il malfunzionamento porta a un aumento delle emissioni e temperature di combustione anomale, il convertitore catalitico potrebbe subire danni nel tempo.
- Problemi di prestazioni prolungati: La continua perdita di potenza e l'aumento del consumo di carburante influenzeranno negativamente l'esperienza di guida e i costi operativi.
- Potenziali problemi elettrici secondari: Un cortocircuito persistente può potenzialmente sovraccaricare altri componenti elettrici del veicolo.
Pertanto, è consigliabile affrontare tempestivamente la diagnosi e la riparazione del codice P245D per mantenere l'efficienza del motore, ridurre le emissioni e prevenire danni più gravi e costosi nel lungo termine.
