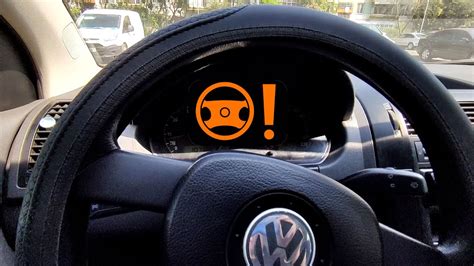

Il codice errore 02546, spesso accompagnato dal 00778, è una segnalazione comune nei veicoli del gruppo Volkswagen (VAG), tra cui Audi e Volkswagen, indicando un malfunzionamento legato al sensore angolo sterzo. Questo problema si manifesta tipicamente con un servosterzo duro e l'accensione della spia dello sterzo sul quadro strumenti, rendendo la guida difficoltosa e potenzialmente pericolosa. Comprendere le cause, le diagnosi e le possibili soluzioni è fondamentale per ripristinare la funzionalità del veicolo.
Introduzione al Sistema di Servosterzo e Sensore Angolo Sterzo
Il sistema di servosterzo moderno è un componente cruciale per la sicurezza e il comfort di guida. Contribuisce a ridurre lo sforzo necessario per girare il volante, specialmente a basse velocità. Al centro di questo sistema vi è il sensore angolo sterzo, un dispositivo che rileva la posizione e la velocità di rotazione del volante. Queste informazioni sono vitali per diverse centraline del veicolo, tra cui quella del servosterzo, l'ESP (Electronic Stability Program) e l'ABS (Anti-lock Braking System), permettendo loro di funzionare correttamente e garantire la stabilità del veicolo.
Il sensore angolo sterzo, talvolta integrato nel modulo sterzo o nel cosiddetto "rotore spiralato" (clock spring), è un componente delicato. La sua precisione è fondamentale per la calibrazione e il corretto funzionamento di tutti i sistemi correlati. Un'anomalia in questo sensore o nella sua calibrazione può generare i codici di errore 02546 e 00778, indicando rispettivamente "Steering Angle Sensor - No or Incorrect Basic Setting/Adaptation" (Sensore angolo sterzo - Nessuna o errata impostazione/adattamento di base) e "Steering Angle Sensor - Signal Implausible" (Sensore angolo sterzo - Segnale non plausibile).
Steering Angle Sensor Voltage High
Sintomi e Manifestazioni del Guasto
Quando si presenta un malfunzionamento del sensore angolo sterzo, i sintomi possono essere immediatamente percepibili e compromettere l'esperienza di guida. Il sintomo più evidente è un servosterzo duro, che richiede uno sforzo significativo per girare il volante, rendendo le manovre, in particolare a bassa velocità o in fase di parcheggio, estremamente difficili. Contemporaneamente, si accende la spia dello sterzo sul quadro strumenti, spesso di colore giallo o rosso, a seconda della gravità del problema.
Un utente ha riportato che, dopo aver sistemato il blocchetto di accensione, ha riscontrato che il servosterzo girava duro e la spia dello sterzo rimaneva accesa. La diagnosi ha rilevato i codici 02546 e 00778, ma non è stato possibile cancellarli né eseguire l'apprendimento dello sterzo. Questo esempio sottolinea come anche interventi su altri componenti, seppur non direttamente correlati allo sterzo, possano innescare o evidenziare problemi latenti nel sistema del sensore angolo sterzo, specialmente se comportano lo smontaggio e il rimontaggio di parti ad esso vicine.
Un altro utente ha descritto una situazione simile dopo aver installato un nuovo blocco leve con modulo sterzo annesso per aggiungere il cruise control a una Passat del 2011. In questo caso, il problema principale era la mancanza della calibrazione dell'angolo di sterzata, che ha generato una serie di errori. Nonostante diversi tentativi di calibrazione tramite procedure suggerite online e con diagnostica professionale, il problema persisteva. Ciò evidenzia che la semplice sostituzione di un componente, senza un'adeguata configurazione e calibrazione, può facilmente portare a codici di errore e malfunzionamenti.
In alcuni casi più complessi, il problema può originare da una batteria scarica o da un tentativo di ripristino improprio. Un meccanico ha raccontato di un veicolo arrivato con la necessità di resettare lo sterzo dopo che la batteria si era scaricata e un'altra officina aveva tentato di avviarlo. Nonostante i tentativi con strumenti di scansione, la calibrazione non riusciva e il sensore angolo sterzo mostrava "zero gradi" nei dati in tempo reale, portando inizialmente a ipotizzare un sensore difettoso.
Diagnosi del Codice Errore 02546
La diagnosi del codice errore 02546 richiede un approccio sistematico, partendo dall'utilizzo di uno strumento di autodiagnosi. Strumenti come il Delfi o altri scanner VAG-compatibili sono essenziali per leggere i codici DTC (Diagnostic Trouble Codes) e accedere ai dati in tempo reale dei vari sensori.
Inizialmente, un controllo delle linee e dei cablaggi è d'obbligo, come riportato da un utente che ha verificato la continuità del rotore spiralato senza trovare interruzioni. Questo passaggio è cruciale perché spesso i problemi elettrici, come cablaggi danneggiati o connessioni allentate, possono simulare un guasto al sensore stesso. È importante esaminare con attenzione i connettori e i cablaggi che collegano il sensore angolo sterzo alle centraline del veicolo, in particolare quelle del servosterzo e dell'ESP.
Una volta accertata l'integrità dei cablaggi, l'attenzione si sposta sulla calibrazione del sensore angolo sterzo. Questa procedura, nota anche come "apprendimento dello sterzo" o "basic setting", è fondamentale dopo qualsiasi intervento che coinvolga lo smontaggio o la sostituzione di componenti dello sterzo o dell'asse anteriore. La procedura di calibrazione varia leggermente tra i modelli e gli strumenti di diagnostica, ma generalmente comporta:
- Avvio del motore e sterzata completa: Avviare il motore e girare il volante completamente a destra, poi completamente a sinistra, e infine posizionarlo dritto.
- Guida a bassa velocità: Guidare il veicolo in linea retta per un breve tratto (ad esempio, sotto i 20 km/h) per permettere al sistema di apprendere la posizione centrale.
Tuttavia, come evidenziato da diversi utenti, questa procedura può non essere sufficiente se ci sono altri problemi sottostanti. Un meccanico ha riportato di aver provato dozzine di volte a resettare il sensore su un veicolo con ESP MK60, utilizzando procedure che prevedono brevi e lunghi tratti di guida, cicli di accensione e spegnimento del quadro, senza successo. Questo suggerisce che la semplice calibrazione non è una panacea e che altri fattori possono impedirne il completamento.
Un aspetto critico emerso dalla casistica è la necessità di verificare la presenza di altri codici di errore correlati. Ad esempio, un meccanico ha riscontrato codici per un sensore di velocità incoerente e un sensore di imbardata, oltre a un errore di comunicazione tra l'ESP e i moduli di assistenza allo sterzo. Graficare i sensori di velocità ha rivelato un problema con il sensore posteriore sinistro (anello fonico difettoso che colpiva il sensore), che impediva la calibrazione. Questo dimostra che i sistemi sono interconnessi: un problema in un sensore può avere ripercussioni su altri e impedire il corretto funzionamento di procedure come la calibrazione dell'angolo sterzo.
Cause Comuni del Codice 02546
Le cause del codice errore 02546 possono essere molteplici e complesse, spesso interconnesse tra loro.
1. Mancata o Errata Calibrazione (Basic Setting)
Questa è la causa più frequente. Dopo interventi come la sostituzione della batteria, smontaggio del piantone sterzo, lavori sull'asse anteriore o la sostituzione di componenti come il modulo sterzo, è indispensabile eseguire una calibrazione del sensore angolo sterzo. Se questa procedura non viene eseguita correttamente o viene interrotta, il sistema non è in grado di determinare la posizione esatta del volante, generando l'errore 02546.
2. Sostituzione di Componenti Incompatibili o Non Configurate
L'installazione di un nuovo modulo sterzo o di un blocco leve non compatibile o non configurato correttamente per il veicolo può generare l'errore. Un utente ha installato un blocco leve con modulo sterzo annesso per il cruise control, ma ha riscontrato una serie di errori perché il nuovo modulo non era configurato. Anche copiando la vecchia codifica, il problema persisteva a causa della mancanza di calibrazione dell'angolo di sterzata e, in questo caso specifico, l'assenza di un cavo tra la centralina motore (ECU) e il modulo sterzo (pin 64-pin 5) necessario per il cruise control. Questo evidenzia l'importanza della compatibilità hardware e software.
3. Sensore Angolo Sterzo Difettoso
Sebbene spesso l'errore 02546 indichi un problema di calibrazione, un sensore angolo sterzo fisicamente danneggiato o malfunzionante può essere la causa principale. Un sensore che invia segnali non plausibili (codice 00778) o che rimane fisso a "zero gradi" nei dati in tempo reale, anche a volante girato, è un chiaro indicatore di un guasto. Un meccanico ha descritto una situazione in cui i dati in tempo reale mostravano "zero gradi" e un altro garage aveva erroneamente ipotizzato un sensore difettoso, anche se in quel caso il problema era più complesso.
4. Clock Spring (Rotore Spiralato) Danneggiato
Il clock spring, o rotore spiralato, è un componente che permette il collegamento elettrico tra i comandi sul volante (airbag, clacson, comandi radio, sensore angolo sterzo) e il resto dell'impianto elettrico, consentendo la rotazione continua del volante. Se il clock spring è danneggiato, può interrompere il segnale del sensore angolo sterzo, causando errori. Un meccanico ha tentato di verificare se il clock spring fosse centralizzato, provando a muoverlo di un giro a sinistra e uno a destra, ma senza risolvere il problema, sollevando il dubbio di un guasto intermittente. La verifica della continuità del rotore spiralato, come riportato da un utente, è un passo importante in questa direzione.
5. Problemi di Comunicazione (CAN-Bus)
Il sistema di servosterzo e il sensore angolo sterzo comunicano con altre centraline tramite il bus CAN. Errori di comunicazione (come un "communication fault between the ESP and the steering assist modules" citato da un meccanico) possono impedire il corretto scambio di dati e generare il codice 02546. Tali problemi possono essere causati da cablaggi danneggiati, connettori ossidati o, più raramente, da una centralina difettosa.
6. Incompatibilità del Piantone Sterzo Ricondizionato o Sostituito
Un'altra causa, particolarmente insidiosa, può essere l'installazione di un piantone sterzo (rack) ricondizionato o nuovo che non sia completamente compatibile con il veicolo. Un meccanico ha raccontato un caso in cui un rack ricondizionato non permetteva la calibrazione del sensore angolo sterzo. Collegando il vecchio rack, l'errore di comunicazione si è risolto, suggerendo che il ricambio fosse il numero di parte sbagliato o incompatibile. Questo sottolinea l'importanza di utilizzare ricambi originali o equivalenti certificati e di verificare la compatibilità tramite i numeri di parte.
7. Altri Codici di Errore Correlati
Come già menzionato, altri codici di errore, come quelli relativi ai sensori di velocità ruota o al sensore di imbardata, possono impedire la calibrazione del sensore angolo sterzo. I sistemi ESP e di controllo della trazione si basano su questi dati per funzionare, e se uno di questi sensori è difettoso, l'intero sistema può andare in stallo, impedendo il "basic setting" dello sterzo.
Soluzioni e Passi per la Risoluzione
La risoluzione del codice errore 02546 richiede un approccio metodico, che spesso procede per esclusione.
1. Diagnosi Completa e Cancellazione Errori
Il primo passo è sempre una diagnosi completa con uno strumento professionale. Leggere tutti i codici DTC presenti, non solo quelli dello sterzo. È fondamentale tentare di cancellare gli errori; se l'errore 02546 non si cancella, significa che la condizione che lo genera è ancora presente e va identificata.
2. Verifica dello Stato della Batteria e dell'Alternatore
Problemi di alimentazione possono causare un'ampia gamma di errori elettronici. Assicurarsi che la batteria sia in buone condizioni e completamente carica e che l'alternatore funzioni correttamente, fornendo una tensione stabile. Una batteria scarica è stata la causa iniziale di problemi allo sterzo in un caso descritto.
3. Ispezione Visiva e Controllo dei Cablaggi
Come riportato, controllare l'integrità dei cablaggi e dei connettori del sensore angolo sterzo, del modulo sterzo e del piantone. Verificare l'assenza di interruzioni nel rotore spiralato (clock spring) con un tester di continuità. Particolare attenzione va data ai punti di connessione e ai passaggi dei cavi che potrebbero essere stati pizzicati o danneggiati durante precedenti interventi.
4. Esecuzione della Calibrazione (Basic Setting)
Se i controlli iniziali non rivelano guasti hardware evidenti, procedere con l'esecuzione del "basic setting" o apprendimento del sensore angolo sterzo tramite lo strumento di diagnostica. Seguire attentamente le istruzioni specifiche per il modello del veicolo. Questo spesso include le manovre di sterzata completa e la guida in linea retta a bassa velocità. Se la procedura non va a buon fine, il problema potrebbe essere più profondo.
5. Controllo dei Dati in Tempo Reale (Live Data)
Analizzare i dati in tempo reale del sensore angolo sterzo. Se il valore rimane a "zero gradi" anche quando il volante viene girato, o se mostra valori erratici, il sensore è probabilmente difettoso. Controllare anche i dati degli altri sensori correlati, come quelli di velocità ruota e il sensore di imbardata, per identificare eventuali anomalie che potrebbero impedire la calibrazione dello sterzo.
6. Verifica della Compatibilità dei Componenti Sostituiti
Se sono stati sostituiti componenti relativi allo sterzo (modulo sterzo, piantone, blocco leve), assicurarsi che siano i ricambi corretti e compatibili con il veicolo, verificando i numeri di parte. La sostituzione di un rack con uno incompatibile ha causato un errore di comunicazione in un caso descritto, risolto solo reinstallando il vecchio componente.
7. Controllo dell'Allineamento dello Sterzo
Un allineamento errato delle ruote può in alcuni casi confondere il sensore angolo sterzo e i sistemi ESP. Sebbene meno comune come causa primaria del 02546, è un aspetto da considerare dopo interventi importanti sull'assetto.
8. Sostituzione del Sensore Angolo Sterzo o Modulo Sterzo
Se tutti i passaggi precedenti non hanno risolto il problema e i dati in tempo reale indicano un sensore difettoso, la sostituzione del sensore angolo sterzo o dell'intero modulo sterzo (se il sensore è integrato) diventa necessaria. Dopo la sostituzione, è fondamentale eseguire nuovamente la procedura di calibrazione.
9. Ricerca di Soluzioni Specifiche Online e su Forum
In casi particolarmente ostinati, consultare forum specializzati (come i forum Ross-Tech o altri dedicati ai veicoli VAG) può fornire soluzioni e suggerimenti da parte di altri utenti che hanno affrontato problemi simili. Un utente ha menzionato di aver letto diverse soluzioni sul forum Ross-Tech che intendeva testare, evidenziando il valore della comunità online per la risoluzione dei problemi. A volte, procedure di calibrazione meno comuni o "trucchi" specifici per determinate centraline possono essere trovati solo attraverso queste risorse.
È importante notare che, in alcuni casi, il problema può essere estremamente complesso e richiedere l'intervento di un professionista con accesso a strumenti di diagnostica avanzati e schemi elettrici dettagliati. La pazienza e la metodologia sono chiavi per risolvere il codice errore 02546 e ripristinare la piena funzionalità del sistema di servosterzo.
