La moderna gestione elettronica del motore nei veicoli Toyota Yaris è un sistema complesso e altamente integrato, progettato per ottimizzare l'efficienza, le prestazioni e ridurre le emissioni. Un componente cruciale di questo sistema è la valvola di scarico della pressione del rail comune, la cui funzionalità è strettamente monitorata dalla centralina elettronica del motore (ECM). Il codice di guasto P1272 è un indicatore specifico di un malfunzionamento legato a questa valvola, segnalando un problema che può influire significativamente sul comportamento del motore.
Funzionamento della Valvola di Scarico Pressione
L'ECM controlla la pressione interna del gruppo common rail aprendo e chiudendo la valvola di scarico della pressione. Questo processo è fondamentale per mantenere una pressione del carburante ottimale in diverse condizioni operative. Ad esempio, quando si verifica una decelerazione improvvisa, la pressione interna del carburante può temporaneamente aumentare oltre il livello usuale. Un eccesso di pressione potrebbe generare rumore di combustione indesiderato. Per ovviare a ciò, l'ECM apre temporaneamente la valvola per scaricare la pressione in eccesso all'interno del gruppo common rail.
Un'altra funzione vitale di questa valvola si manifesta quando l'interruttore di accensione viene spento. In questo scenario, la valvola di scarico della pressione si apre per consentire uno scarico rapido della pressione interna del gruppo common rail. Questo contribuisce a garantire che il motore si spenga in modo fluido e senza intoppi.
Il Codice di Guasto P1272: Malfunzionamento in Chiusura
Il codice P1272 indica specificamente un "malfunzionamento in chiusura della valvola di scarico della pressione". Questo significa che la valvola non riesce a chiudersi correttamente o rimane bloccata in posizione aperta dopo che l'interruttore di accensione è stato spento. Quando l'interruttore di accensione viene disattivato, la valvola di scarico della pressione dovrebbe aprirsi per scaricare la pressione interna del carburante dal gruppo common rail al serbatoio del carburante. In questo momento, l'ECM confronta la velocità di caduta effettiva della pressione interna del carburante con la velocità di caduta target. Se l'ECM rileva che la velocità di caduta effettiva è inferiore a quella target, giudica che la valvola sia bloccata in posizione chiusa e memorizza questo DTC (Diagnostic Trouble Code). Questo DTC verrà memorizzato se la pressione interna del carburante non scende al valore target dopo che l'interruttore di accensione è stato spento.
In altre parole, la centralina si aspetta un certo decremento della pressione del carburante nel common rail quando la chiave viene girata su OFF. Se questo decremento non avviene o è troppo lento, l'ECM interpreta che la valvola di scarico della pressione non si sta aprendo come dovrebbe, intrappolando la pressione all'interno del rail.
Lavaggio tubazioni motore e rail | Sensore pressione G247 e valvola limitatrice pressione N276
Modalità Fail-Safe e Limitazioni
Se viene memorizzato il codice di guasto P1272, l'ECM entra in modalità fail-safe. Questa modalità è progettata per proteggere il motore da potenziali danni e, di conseguenza, limita la potenza del motore. La modalità fail-safe rimane attiva fino a quando l'interruttore di accensione non viene spento. Questo significa che il veicolo potrebbe avere prestazioni ridotte e una risposta dell'acceleratore meno reattiva fino a quando il problema non viene risolto e il codice non viene cancellato.
È importante notare che se il DTC P1272 viene memorizzato, la pressione interna rimane oltre il livello specificato dopo che l'interruttore di accensione è stato spento.
Distinzione da P1271
È fondamentale distinguere il P1272 dal codice P1271. Mentre entrambi i codici sono correlati alla valvola di scarico della pressione, indicano problemi diversi:
- P1271 (Circuito aperto o in corto della valvola di scarico della pressione): Questo DTC viene impostato se non viene inviato alcun segnale di conferma di apertura della valvola (IJf) dal driver dell'iniettore (EDU) all'ECM, nonostante l'ECM abbia comandato al driver dell'iniettore (EDU) di aprire la valvola di scarico della pressione. Questo DTC si riferisce a un malfunzionamento del circuito aperto o in corto della valvola di scarico della pressione, non a un malfunzionamento in cui una valvola è bloccata aperta o chiusa. Il driver dell'iniettore (EDU) monitora la corrente fornita alla valvola di scarico della pressione per verificare che la corrente fluisca nella valvola. Se la corrente supera il livello specificato, il driver dell'iniettore (EDU) interpreta questo come il segnale IJf che è basso. Se questo DTC viene memorizzato, l'ECM entra in modalità fail-safe e limita la potenza del motore. La modalità fail-safe continua fino a quando l'interruttore di accensione non viene spento.
In sintesi, P1271 riguarda un problema elettrico nel circuito della valvola, mentre P1272 indica un problema meccanico o di blocco della valvola stessa che impedisce la corretta riduzione della pressione.
Condizioni per la Rilevazione del Codice P1272
La rilevazione del codice P1272 segue una logica a due cicli (2 trip detection logic). Ciò significa che il malfunzionamento deve essere rilevato in due cicli di guida consecutivi prima che il DTC venga memorizzato in modo permanente. Il monitoraggio non verrà eseguito se il sensore di pressione del carburante, il circuito della valvola di scarico della pressione o il sensore di temperatura del carburante sono malfunzionanti.
Per attivare il monitoraggio e la potenziale rilevazione del DTC dopo aver cancellato un codice, è necessario eseguire uno specifico ciclo di guida:
- Guidare il veicolo a 50 km/h (31 mph) in terza marcia.
- Decelerare rilasciando completamente il pedale dell'acceleratore. Questa procedura di decelerazione deve essere ripetuta 3 volte.
Questa sequenza di guida simula le condizioni in cui l'ECM valuta il comportamento della valvola di scarico della pressione durante una decelerazione e lo spegnimento del motore.
Diagnosi e Risoluzione dei Problemi
Quando si affronta un codice P1272, è essenziale seguire una metodologia diagnostica strutturata:

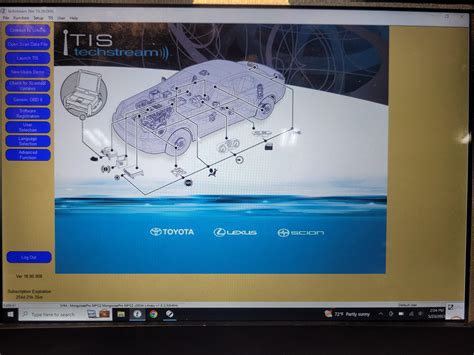

Lettura dei Dati Freeze Frame: Utilizzare un tester diagnostico (GTS - Global TechStream per Toyota) per leggere i dati freeze frame. I dati freeze frame registrano le condizioni del motore (velocità del motore, temperatura del liquido di raffreddamento, carico del motore, ecc.) al momento in cui viene rilevato il malfunzionamento e il DTC viene memorizzato. Queste informazioni possono fornire indizi preziosi sulle circostanze in cui il problema si è manifestato.
Verifica delle Condizioni del Sensore di Pressione Carburante e Circuito Valvola: Come accennato, il monitoraggio del P1272 non verrà eseguito se il sensore di pressione del carburante, il circuito della valvola di scarico della pressione o il sensore di temperatura del carburante sono malfunzionanti. È quindi fondamentale assicurarsi che questi componenti funzionino correttamente prima di procedere.
Controllo del Circuito di Alimentazione del Driver dell'Iniettore (EDU): Per la problematica relativa al circuito di alimentazione del driver dell'iniettore (EDU), è necessario fare riferimento al DTC P0201. Un'alimentazione insufficiente o errata all'EDU potrebbe influenzare indirettamente il funzionamento della valvola di scarico della pressione, anche se il P1272 si concentra sulla funzionalità meccanica della valvola.
Esecuzione del Modello di Guida di Conferma: Dopo aver cancellato il DTC, è necessario eseguire il modello di guida di conferma per verificare se il malfunzionamento si ripresenta. Questo implica guidare il veicolo a 50 km/h (31 mph) in terza marcia e poi decelerare rilasciando completamente il pedale dell'acceleratore. È cruciale eseguire questa procedura rispettando tutti i limiti di velocità e le leggi sul traffico. Se lo stato di monitoraggio è "INCOMPLETE" o "N/A", ripetere la procedura 3 volte.
Verifica dello Stato del DTC con GTS: Utilizzare il GTS per determinare se la diagnosi del DTC è stata eseguita. Se lo stato è "INCOMPLETE" o "N/A", eseguire la procedura di guida di conferma 3 volte.
Considerazioni Importanti
Sostituzione dell'ECM: Dopo la sostituzione dell'ECM, la nuova ECM necessita di registrazione e inizializzazione. Queste procedure sono essenziali per garantire che la nuova centralina sia correttamente integrata nel sistema del veicolo e possa funzionare in modo ottimale.
Assenza di Segnali di Conferma: Un'altra condizione che può indicare un problema è l'assenza di segnali di conferma dal driver dell'iniettore (EDU) per un numero specifico di volte consecutive, nonostante l'ECM invii regolarmente segnali di comando durante la decelerazione. Se questo accade, significa che il sistema non riceve un feedback positivo sull'apertura o chiusura della valvola, suggerendo un malfunzionamento.
Implicazioni a Lungo Termine
Ignorare un codice P1272 può portare a diverse problematiche. La limitazione della potenza del motore in modalità fail-safe è un inconveniente immediato, ma un problema persistente con la valvola di scarico della pressione potrebbe influenzare la durata di altri componenti del sistema di alimentazione, come la pompa del carburante ad alta pressione o gli iniettori, a causa di pressioni anomale nel rail comune. Inoltre, un controllo impreciso della pressione del carburante può influire negativamente sull'efficienza della combustione, portando a un aumento dei consumi e delle emissioni.
Pertanto, una diagnosi tempestiva e una riparazione accurata sono fondamentali per ripristinare il corretto funzionamento del motore e prevenire ulteriori danni.
