Collare Sterzo Aprilia Sonic: Componenti, Manutenzione e Ricambi

Il collare sterzo, o canotto di sterzo, rappresenta un elemento cruciale per la sicurezza e la manovrabilità di qualsiasi veicolo a due ruote, inclusi gli scooter Aprilia Sonic. È il punto di fulcro che consente la rotazione del manubrio e, di conseguenza, della ruota anteriore, garantendo un controllo preciso durante la guida. Comprendere la sua struttura, i componenti associati e le opzioni di ricambio è fondamentale per una corretta manutenzione e per assicurare le prestazioni ottimali del proprio Aprilia Sonic.

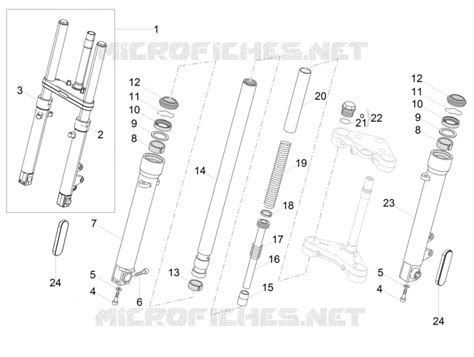

La Forcella Anteriore e i Suoi Componenti Essenziali

La forcella anteriore dell'Aprilia Sonic, che include il collare sterzo, è un sistema complesso composto da diverse parti che lavorano in sinergia per garantire una guida fluida e sicura. Tra i componenti principali di questo sistema troviamo:

• Base dello stelo (AP8223121): Questa è la parte inferiore del cannotto di sterzo, dove si collegano i bracci della forcella e, indirettamente, la ruota anteriore. È un elemento strutturale di fondamentale importanza per la rigidità e la stabilità dell'avantreno.
• Viti e Anelli di tenuta (AP8203904, AP8223127, AP8223139, AP8203905, AP8223140, AP8203906, AP8223125, AP8203907, AP8203908, AP8223138): Questi componenti, di diverse dimensioni e tipologie, sono essenziali per il fissaggio e l'assemblaggio di tutte le parti della forcella, inclusi i cuscinetti del collare sterzo. Gli anelli di tenuta, in particolare, prevengono l'ingresso di sporco e acqua, proteggendo gli elementi interni.
• Tappi e coperture (AP8203906, AP8223138, AP8203908): Proteggono i componenti interni della forcella da agenti esterni e contribuiscono all'estetica generale del veicolo.
• Molle e ammortizzatori (AP8223136, AP8203911, AP8203912, AP8223128, AP8223110, AP8203913, AP8223129, AP8203914): Questi elementi sono responsabili dell'assorbimento degli urti e delle vibrazioni provenienti dal terreno, garantendo comfort al pilota e stabilità al veicolo. La combinazione di molle e ammortizzatori determina la risposta della forcella alle diverse condizioni stradali.
• Battuta di fine corsa (AP8223130, AP8203915): Un componente di sicurezza che impedisce alla forcella di estendersi eccessivamente, proteggendo la struttura interna da danni.
• Copertura antipolvere e paraolio (AP8223135, AP8203916, AP8223134, AP8203917, AP8203918, AP8223133): Fondamentali per proteggere gli steli della forcella e i cuscinetti da sporco, polvere e umidità, prolungandone la vita utile. Il paraolio forcella (AP8203919) è un elemento chiave in questo senso.
• Manicotti (AP8203910, AP8223143, AP8223136): Servono a guidare lo scorrimento degli steli all'interno dei foderi, garantendo un movimento fluido e preciso.
• Manicotto sinistro (AP8223109) e manicotto destro (AP8223108): Questi componenti costituiscono la parte esterna della forcella, alloggiando gli steli e gli altri elementi interni.
• Rondelle e guarnizioni (856046, AP8223131, AP8223126, AP8203921): Contribuiscono al corretto assemblaggio e alla tenuta stagna dei vari componenti.
• Viti (AP8223132, AP8203920): Utilizzate per fissare saldamente le diverse parti della forcella.
• Corsa dello sterzo (AP8223122): Questo componente si riferisce all'insieme di cuscinetti e sedi che permettono la rotazione del cannotto di sterzo all'interno del telaio. È il "collare sterzo" vero e proprio, responsabile della fluidità e della precisione della sterzata.
• Rh. assieme manica (AP8223123) e l.h. assieme manica (AP8223124): Si tratta degli assemblaggi completi dei foderi destro e sinistro della forcella, che includono tutti i componenti interni ed esterni necessari per il loro funzionamento.
• Forcella anteriore (AP8203980): Il riferimento complessivo all'intera unità della forcella anteriore, che comprende tutti gli elementi sopra descritti.

L'Importanza della Manutenzione del Collare Sterzo

Un collare sterzo in buone condizioni è sinonimo di sicurezza e comfort di guida. Nel tempo, i cuscinetti del collare sterzo possono usurarsi a causa di fattori come l'usura naturale, l'esposizione a sporco e umidità, o a seguito di urti. I sintomi di un collare sterzo usurato possono includere:

• Difficoltà nel girare il manubrio: La sterzata può risultare più dura o meno fluida del solito.
• Giochi anomali: Si può avvertire un "gioco" eccessivo nel manubrio, con un leggero movimento avanti e indietro o laterale quando la ruota anteriore è sollevata e il manubrio viene mosso.
• Rumori metallici: Durante la sterzata o su strade sconnesse, si possono sentire rumori insoliti provenienti dalla zona dello sterzo.
• Instabilità in curva: Il veicolo potrebbe sentirsi meno stabile in curva, con una sensazione di "galleggiamento" o imprecisione.

La sostituzione tempestiva dei cuscinetti del collare sterzo è essenziale per evitare problemi più gravi e per mantenere il veicolo sicuro. L'operazione richiede attrezzi specifici e una certa esperienza meccanica; pertanto, è spesso consigliabile rivolgersi a un meccanico qualificato.

Componenti del Telaio e Cavalletto Centrale

Oltre alla forcella anteriore, altri elementi strutturali del veicolo interagiscono direttamente o indirettamente con il sistema di sterzo e contribuiscono alla sua integrità.

• Telaio con verniciatura elettrolitica (AP8235125, AP8232985): È la spina dorsale dello scooter, a cui sono ancorati tutti gli altri componenti, inclusa la forcella anteriore. La sua integrità è fondamentale per la sicurezza e la stabilità.
• Finecorsa del supporto (AP8144277): Un elemento di sicurezza che limita il movimento del cavalletto.
• Molla interna (AP8221211) e molla del cavalletto laterale (AP8221204): Essenziali per il funzionamento del cavalletto laterale, consentendone l'estensione e il rientro.
• Copiglia (AP8201431): Un piccolo componente di fissaggio che previene lo sganciamento accidentale di altri elementi.
• Tribuna principale comp. (AP8232987): Il cavalletto centrale completo, che offre stabilità al veicolo quando è parcheggiato.

Corpo Anteriore e Componenti Correlati

Il corpo anteriore dello scooter, composto da vari pannelli e supporti, circonda e protegge il sistema di sterzo, contribuendo anche all'aerodinamica e all'estetica.

• Supporto per cruscotto (AP8239288, AP8248894, AP8239984, AP8248893, AP8248350, AP8248329, AP8239996, AP8239983): Disponibili in varie colorazioni come viola, nero, blu, fucsia e grigio titanio, questi supporti sono fondamentali per l'ancoraggio del cruscotto e degli strumenti di bordo.
• Protezione faro (AP8224016, AP8212948): Elementi che proteggono il faro da urti e detriti, garantendo una corretta illuminazione.
• Viti (AP8152298, AP8150427): Componenti di fissaggio utilizzati per l'assemblaggio dei vari pannelli.
• Carenatura anteriore (AP8248048): La parte esterna del corpo anteriore, disponibile in diverse finiture.
• Guarnizione scudo parabolico (AP8202073): Una guarnizione che assicura una corretta tenuta tra lo scudo anteriore e il faro.
• Dadi a clip (M5) (AP8102375): Utilizzati per fissare i pannelli in modo sicuro.
• Scudo anteriore (AP8248325, AP8184061, AP8248070, AP8248346, AP8248918, AP8268433, AP8248045, AP8258375, AP8248005, AP8248062, AP8268559, AP8268232, AP8258366, AP8248054, AP8268426): Disponibile in una vasta gamma di colori come ciano opale, rosso, giallo brio, arancione cromo, verde fluorite, bianco, grigio, nero, blu baltico e azzurro, lo scudo anteriore è un elemento distintivo del design e svolge una funzione protettiva.
• Parafango anteriore (AP8226428, AP8226485, AP8226709, AP8226786, AP8226505, AP8156304, AP8226707, AP8226486, AP8226504, AP8226479, AP8226484, AP8226549, AP8226853, AP8226550, AP8226487, AP8226831): Anch'esso disponibile in diverse colorazioni come grigio, arancione cromo, rosso, rosso caldo, verde fluorite e giallo brio, protegge il pilota e il veicolo dagli schizzi d'acqua e fango.
• Copertura dello scudo inferiore (AP8239281): Un pannello di copertura nella parte inferiore dello scudo.
• Sportello di accesso alla pinza freno (AP8239739): Consente l'accesso per la manutenzione della pinza freno.
• Spina (AP8248897, AP8220519, AP8248333, AP8248354): Piccoli elementi di fissaggio o decorativi in diverse colorazioni.
• Supporto in gomma per refrigeratore d'acqua (AP8220456): Un componente specifico per i modelli con raffreddamento a liquido, che ammortizza il refrigeratore.

Manubrio e Specchietti

Il manubrio è il punto di contatto diretto tra il pilota e il sistema di sterzo, mentre gli specchietti garantiscono la visibilità posteriore.

• Specchio (AP8202010): Essenziale per la sicurezza, garantisce la visibilità del traffico posteriore.
• Soffietto in gomma (AP8220491): Protegge il cavo dello specchietto o altri componenti da sporco e acqua.
• Dado con pinza, lato sinistro (AP8201987): Un dado di fissaggio specifico per il lato sinistro del manubrio.
• Rondella (AP8150020), dado (AP8152301, AP8152300), vite (AP8152291, AP8150201): Elementi di fissaggio per il manubrio e gli specchietti.
• Rivetto in plastica (AP8102671): Un piccolo fissaggio in plastica.
• Manubrio con foro ctng (AP8218390): Il manubrio stesso, progettato per alloggiare i vari comandi e leve.

Ricambi Originali per Aprilia Sonic 50

Trovare ricambi originali è cruciale per mantenere le prestazioni e la sicurezza del tuo Aprilia Sonic 50, specialmente per un modello come quello del 1998 (AC). Il catalogo ricambi offre una vasta gamma di componenti per tutte le aree del veicolo, garantendo compatibilità e qualità.

• Frizione (AP8206214): Un componente fondamentale del sistema di trasmissione, responsabile del trasferimento della potenza dal motore alla ruota.
• Paraolio (AP8206735, AP8206736): Guarnizioni essenziali per prevenire perdite di fluidi e proteggere i componenti meccanici.
• Sez. puleggia fissa, completa (AP8206741): Parte del variatore, che consente la variazione del rapporto di trasmissione.
• Rullo guida per variatore (AP8206743): Un elemento del variatore che contribuisce alla variazione del rapporto.
• Tubo di scarico e relativi componenti (AP8219212, AP8219596, AP8220357, AP8219609, AP8219396, AP8219476, AP8219335, AP8219393, AP8219584, AP8219394, AP8219585, AP8219391, AP8219395, AP8219390, AP8219392): Include il tubo di scarico, le guarnizioni di scarico, i silent block e i silenziatori, disponibili in diverse configurazioni (cat. -j-, -i-, -d-, -nl-, -b-, -e-, -a-).
• Corpo centrale e pannelli (AP8248896, AP8239997, AP8239290, AP8248332, AP8248353, AP8248333, AP8248897, AP8220519, AP8248354, AP8150451, AP8152298, AP8239306, AP8150413, AP8248001, AP8248900, AP8248357, AP8239293, AP8248336): Questi componenti includono scudi interni in vari colori (t. grigio, viola, fucsia, blu), spine, dadi, viti, gancio porta borsa e copertine dati appr., anch'esse in diverse tonalità (grigio, met.bl., blu, viola, fucsia).
• Pannelli pavimento (AP8248901, AP8248337, AP8248358, AP8248002, AP8239294): Disponibili in met.nero, fucsia, blu, grigio e viola.
• Rondella (AP8150015), dado (AP8152299), sottopannello (AP8239994): Componenti di fissaggio e strutturali del corpo centrale.
• Ammortizzatore posteriore e elementi di collegamento (AP8234115, AP8221160, AP8232841, AP8150432, AP8152018, AP8150392, AP8150210, AP8150020, AP8220377, AP8220399, AP8203742, AP8203873, AP8152301, AP8152325, AP8152289): Includono supporto poggiapiedi, viti, rondelle, silent block, deriva di fase e ammortizzatori.
• Parafango posteriore (AP8226478, AP8226427): Disponibile in nero, protegge il posteriore del veicolo.
• Protezione del motorino di avviamento (AP8220714): Protegge il motorino di avviamento.
• Riflettori (AP8224163, AP8112916): Elementi di sicurezza che aumentano la visibilità del veicolo.
• Porta targa forato (AP8226467) e targa (AP8226459): Supporto e targa del veicolo.
• Carenatura posteriore (AP8248009, AP8248063, AP8248920, AP8248046, AP8248912, AP8248055, AP8258189, AP8258605, AP8258601, AP8248347, AP8248327, AP8248071, AP8221263, AP8268427, AP8258376, AP8268434, AP8184063, AP8268154, AP8258367, AP8268233, AP8268560, AP8248006, AP8221262): Disponibile in una vasta gamma di colori (marrone, blu baltico, verde fluorite, bianco lunare, argento artico, azzurro, nero, grigio, rosso caldo, arancione cromata, ciano opalino, giallo brio, rosso fluo) e spoiler (AP8268428, AP8248007).
• Dadi a clip (M6) (254485): Utilizzati per fissare i pannelli posteriori.
• Sportello di accesso alla candela (AP8239295, AP8248340, AP8248003, AP8248904, AP8248361): Disponibile in viola, fucsia, grigio, nero e blu.
• Sottosella (AP8248073, AP8248349, AP8248892, AP8239995): Disponibile in viola, blu, met.nero e grigio.
• Ruota posteriore e componenti frenanti (0000000, AP8208452, AP8208659, AP8208745, AP8213133, AP8150471, AP8214174, AP8235004, AP8213348, AP8224011, AP8213373, AP8214200, AP8152136, AP8152299, AP8213137): Includono pneumatici, ruote posteriori in grigio, oro o blu, ganascia del freno, rondelle, cavo del freno, leva del freno posteriore, camma del freno posteriore, indicatore di usura dei freni, guarnizione antipolvere, registro leva freno posteriore, viti e dadi.
• Impianto elettrico (642032, 32YTX5LBS, AP8224013, AP8120754, AP8224019, AP8212890, AP8220546, AP8212993, AP8212889, AP8212891, AP8224020): Include interruttore luce freno, batteria, clacson, scatola fusibili in gomma, cablaggio principale, relè in gomma, cablaggio faro e cablaggio fanale posteriore.
• Volano (AP8206495, AP8206480, AP8206471, AP8206494, AP8206474, AP8206499, AP8206819, AP8206461, AP8502421, AP8206205, AP8502563, AP8206485): Composto da viti, distanziatore, silentblock, guarnizione del condotto, copertura del ventilatore, ventola di plastica, dadi e rondelle.
• Luci (AP8224045, AP8224046, AP8224043, AP8224044, AP8212993, AP8212889, AP8212990, AP8212882, AP8124830, AP8224047, AP8224042, AP8150413, AP8150427, AP8121710, AP8102381, AP8150204, AP8212989, AP8152299, AP8224062, AP8224063, AP8150484): Includono indicatori di direzione (dx f. lente, lente dell'indicatore di direzione), cablaggio faro, faro, gruppo fanale posteriore, lente del fanale posteriore, portalampada, viti, rondelle, dadi a clip, luce targa, piatto e viti autofilettanti.
• Accessori (Antifurto meccanico, Bauletti, valigie laterali):
  • Antifurto meccanico (AP8720115, AP8720116, AP8720117, AP8720118): Include guardie in ferro di diverse dimensioni (10x150 mm, 8x120 mm), disco guardia in ferro (5 mm) e protezione facile (150 mm).
  • Bauletti e portapacchi (AP87920664, AP8792126, AP8792080, AP81041974, AP8792035, AP8700793, AP8700794, AP8700792): Offre bauletti di diverse capacità (32L goffrato new-c, 28L hot red new-c, 28L a.nero new-c), serrature complete, portapacchi completo e supporti chiave specifici per diverse regioni (f-nl, i-e, uk-d).

Questo catalogo di ricambi è uno strumento prezioso per la manutenzione o la riparazione del tuo Aprilia Sonic 50 AC, consentendo di individuare facilmente le parti specifiche necessarie per ogni intervento, garantendo che ogni componente sia originale e perfettamente compatibile. Oltre ai ricambi specifici per il modello, sono disponibili anche ricambi generici come filtri olio, ricambi freni e specchietti, essenziali per la manutenzione ordinaria.
