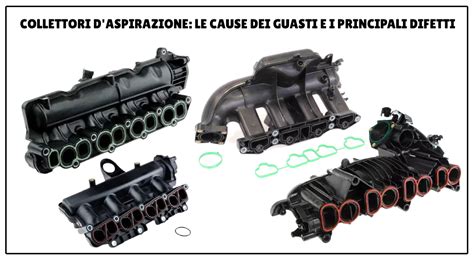

Il collettore di aspirazione è un componente cruciale del motore, responsabile della distribuzione dell'aria ai cilindri. Nel caso specifico del motore BMW N47D20C, questo componente ha dimostrato di poter presentare problematiche che richiedono attenzione, sia per la manutenzione ordinaria che per interventi correttivi. Questo articolo mira a fornire informazioni dettagliate sul suo funzionamento, sulle possibili avarie, sulle procedure di pulizia e riparazione, e sulle implicazioni di tali interventi.
Funzionamento del Collettore di Aspirazione e Ruolo delle Lamelle
Il collettore di aspirazione, come suggerisce il nome, ha il compito di convogliare l'aria dal sistema di aspirazione (filtro aria e turbocompressore) verso i cilindri del motore. Nei motori moderni, come il BMW N47D20C, questo componente è spesso dotato di un sistema di lamelle a geometria variabile. Queste lamelle, azionate da un motorino elettrico o da un attuatore pneumatico, hanno la funzione di modificare la lunghezza e/o il volume dei condotti di aspirazione in base al regime di rotazione del motore e al carico.
A bassi regimi e carichi parziali, le lamelle tendono a chiudere parzialmente i condotti, accorciandone la lunghezza effettiva. Questo crea un effetto di risonanza che aumenta la turbolenza dell'aria in ingresso, migliorando la coppia e la prontezza di risposta del motore. All'aumentare dei giri e del carico, le lamelle si aprono completamente, permettendo un flusso d'aria maggiore e ottimizzando le prestazioni agli alti regimi.
Il corretto funzionamento di queste lamelle è fondamentale per l'efficienza e le prestazioni del motore. La loro usura o il malfunzionamento dell'attuatore possono portare a una serie di problemi, come vedremo più avanti.
Problematiche Comuni nel Collettore di Aspirazione N47D20C
Le informazioni raccolte indicano diverse problematiche ricorrenti associate al collettore di aspirazione del motore BMW N47D20C. Una delle più frequenti riguarda l'accumulo di sporcizia e depositi oleosi all'interno dei condotti e sull'albero delle lamelle. Questa condizione è spesso visibile attraverso la presenza di "molta sporcizia sulle pareti del collettore e sulla uscita EGR come in foto".
I condotti del collettore possono risultare "molto sporchi", come evidenziato in alcuni video di riferimento, richiedendo interventi di pulizia specifici. Questa sporcizia è spesso una miscela di olio e particolato proveniente dal sistema EGR (Exhaust Gas Recirculation) e dallo sfiato dei vapori dell'olio motore.
Un altro componente critico che può presentare problemi è il tubo che collega il filtro aria alla turbina. Questo tubo, che "ha un deviatore di flussi proprio prima della turbina", può a sua volta accumulare sporco e, in alcuni casi, presentare "2 alette rotte come in foto", rendendone necessaria la sostituzione.
Il Problema delle Lamelle e dell'Asse di Rotazione
Un problema particolarmente insidioso riguarda l'asse su cui ruotano le lamelle e i relativi supporti. L'usura di questi componenti può portare a un gioco eccessivo dell'asse, causando rumori metallici, specialmente "ai bassi regimi al rilascio dell'acceleratore".
Alcune testimonianze descrivono l'asse come essere di ottone, un materiale relativamente tenero. In corrispondenza dei punti di appoggio, l'asse può "arrotondarsi e assottigliarsi notevolmente", creando il gioco che genera il rumore. La "testa su cui si mantiene la rotazione era completamente consumata e si era svasata a 45 gradi circa".
Inoltre, la "prima lamella era lesionata sul punto di attacco al collettore", indicando un potenziale cedimento strutturale. La rottura di questi elementi può essere pericolosa, poiché le parti staccate potrebbero finire all'interno del motore, causando danni gravi.
Perdite di Olio e Attuatore
Le perdite di olio sono un altro sintomo comune. Si parla di "perdita di morchia oleosa dall'asse del collettore di aspirazione dovuta probabilmente alla perdita di un fermo che mantiene la tenuta all'ingresso dell'asse". Questo suggerisce un problema di tenuta attorno all'asse delle lamelle o al suo attuatore.
L'attuatore, spesso identificato come "il motorino per il movimento elle farfalle (il numero 3 in foto)", è collegato all'asse delle lamelle. Sebbene l'attuatore stesso possa funzionare, i problemi di tenuta o usura dell'asse possono causare perdite di olio che "spruzza olio". In alcuni casi, viene suggerito che "il motorino l'olio dove lo prende??", evidenziando la vicinanza tra il sistema di aspirazione e la lubrificazione.
La tenuta è spesso compromessa da componenti come la "O-ring che si trova sull'asse metallica delle farfalle", una "pallina che fa da tenuta" e una "coppiglia metallica cioè un semianello che si tiene su di una scanalatura quasi invisibile che è sull'asse metallico". È quest'ultimo componente, la coppiglia, che "quasi sempre salta", compromettendo la tenuta.
Interventi di Pulizia e Riparazione
Di fronte a queste problematiche, esistono diverse opzioni di intervento, che vanno dalla pulizia alla sostituzione completa del componente.
Pulizia del Collettore
Per affrontare lo sporco accumulato nei condotti, si raccomanda una pulizia approfondita. La domanda "con cosa li pulisco?" è comune. Solitamente si utilizzano specifici prodotti detergenti per motori, solventi o procedure di pulizia a ultrasuoni, che possono rimuovere efficacemente i depositi oleosi e il particolato.
Rimozione delle Lamelle e Modifiche
Una soluzione adottata da alcuni proprietari, soprattutto quando si riscontra un gioco eccessivo o una rottura delle lamelle, è la loro rimozione. Questa procedura prevede lo smontaggio del collettore, la rimozione delle lamelle e dei supporti dell'asse, e la successiva sigillatura dei fori lasciati dall'asse.
BMW F30 N47 sporco da paura: pulizia collettore aspirazione | prima e dopo
Una tecnica descritta consiste nel "tagliare le farfalle con una tronchese", far "saltare i fulcri di appoggio dell'asse" (che sono spesso incollati), pulire il tutto e rimontare l'attuatore. Il buco dove alloggiava l'alberino viene poi tappato con un "perno impregnato di silicone per guarnizioni da motori ad alta temperatura".
Questa modifica elimina il rischio di rottura delle lamelle e potenziali danni al motore, e in alcuni casi sembra portare a un miglioramento del funzionamento del motore, con una maggiore silenziosità e una "progressione in accelerazione migliorata".
Sostituzione del Collettore
In alternativa alla modifica, la soluzione più drastica ma spesso raccomandata dai concessionari è la sostituzione completa del collettore di aspirazione. Il preventivo per questo lavoro può essere significativo, aggirandosi intorno agli "890 euro" o più, poiché il collettore viene fornito "completo di motorino per il movimento elle farfalle".
La sostituzione completa è consigliata quando i danni sono estesi, come nel caso di un collettore "completamente ostruito e le lamelle hanno un pauroso gioco". È importante notare che la sostituzione del collettore è un intervento complesso che richiede manodopera qualificata.
Implicazioni della Mancanza di Manutenzione
Ignorare i segnali di malfunzionamento del collettore di aspirazione può avere conseguenze serie. Il capo officina ha avvertito che il problema potrebbe portare all'"intasamento del particolato a causa dell'eccessiva dose di carburante non bruciato". Questo non solo causa una "perdita di potenza e consumare di più", ma rovina il filtro antiparticolato (DPF), la cui sostituzione ha un costo elevato, stimato intorno ai "2000 euro".
La mancata sostituzione di componenti usurati, come il tubo filtro-turbina con alette rotte, può ulteriormente peggiorare la situazione, compromettendo l'efficienza della turbina stessa.
Considerazioni sulla Qualità dei Componenti
Alcuni utenti lamentano una presunta "qualità [che] è scesa tanto", suggerendo che i componenti originali potrebbero non essere più durevoli come un tempo. La frequenza con cui si presentano questi problemi, anche su veicoli con un chilometraggio non eccessivamente elevato (ad esempio, "156k kilometri e quasi otto anni"), alimenta questa percezione.
È importante sottolineare che, sebbene la rimozione delle lamelle possa sembrare una soluzione efficace, alcuni si chiedono se sia la scelta migliore, dato che "se ce le hanno messe a qualcosa servono". La loro funzione di ottimizzare la turbolenza dell'aria a bassi regimi contribuisce all'efficienza del motore e alla risposta dell'acceleratore.
Consigli per la Sostituzione e il Montaggio
Quando si procede alla sostituzione di componenti legati al collettore di aspirazione, è fondamentale prestare attenzione ad alcuni dettagli:
- Codice Ricambio: Per verificare la compatibilità di un ricambio, è necessario controllare la coincidenza del codice presente sulla scheda del ricambio con quello originale. Se non è possibile verificarlo direttamente, si consiglia di contattare una concessionaria BMW fornendo il numero di telaio del veicolo.
- Guarnizioni: È consigliabile sostituire tutte le guarnizioni associate al collettore di aspirazione durante l'intervento, per garantire una tenuta ottimale.
- Riverniciatura: Spesso, i ricambi vengono forniti "solo lamiera" e possono presentare "ammaccature" o "molta sporcizia". Si consiglia sempre di "riverniciare il prodotto" per una finitura estetica e una maggiore protezione.
- Seraggio: Nel rimontare il collettore, è cruciale non serrare eccessivamente i perni di tenuta, poiché sono calibrati e possono rompersi facilmente. Un serraggio errato può causare danni alla sede del perno sul monoblocco, che è in alluminio.
Conclusioni sull'Argomento
Il collettore di aspirazione del BMW N47D20C è un componente che richiede un'attenta osservazione. Le problematiche legate all'accumulo di sporco, all'usura delle lamelle e dell'asse di rotazione, e alle perdite di olio possono compromettere le prestazioni del motore e portare a costose riparazioni se non affrontate tempestivamente.
Le opzioni di intervento spaziano dalla pulizia approfondita alla rimozione delle lamelle, fino alla sostituzione completa del collettore. Ogni soluzione presenta vantaggi e svantaggi, e la scelta migliore dipende dalla gravità del problema e dalle preferenze del proprietario. È sempre consigliabile consultare un meccanico esperto per una diagnosi accurata e per determinare l'intervento più appropriato.
