La frizione è un componente cruciale per il corretto funzionamento di qualsiasi motocicletta, e la Honda Transalp 650, in particolare per i modelli dell'anno 2000, non fa eccezione. La sua salute e la sua corretta regolazione sono fondamentali per garantire prestazioni ottimali, una guida fluida e una maggiore longevità del motore. Questo articolo si propone di esplorare in dettaglio la campana frizione della Transalp 650, analizzando i suoi componenti, i segnali di usura, le procedure di manutenzione e sostituzione, con un'attenzione particolare alle specificità del modello 2000.
Comprendere la Frizione della Honda Transalp 650
La frizione è un sistema meccanico che permette di disconnettere e riconnettere la potenza del motore dalla trasmissione. Nel caso della Honda Transalp 650, il pacco frizione è composto da una serie di dischi guarniti e dischi in acciaio, che lavorano in sinergia per trasmettere la coppia motrice alla ruota posteriore.
I dischi guarniti sono rivestiti con un materiale d'attrito speciale, progettato per aderire saldamente ai dischi in acciaio quando la frizione è innestata. La loro superficie è fondamentale per la trasmissione di potenza. I dischi in acciaio, invece, sono più sottili e rigidi, e servono da intermezzo tra i dischi guarniti.
Il corretto funzionamento del pacco frizione dipende da diversi fattori: la pressione esercitata dal meccanismo di spinta, la pulizia e l'integrità dei dischi, e la lubrificazione fornita dall'olio motore.
Segnali di Usura e Problemi Comuni
La durata della frizione di una Transalp può variare notevolmente. Se trattata con cura e mantenuta correttamente regolata, può raggiungere anche i 100.000 km. Tuttavia, una regolazione imprecisa, specialmente sul modello 650, o un uso improprio possono portare a un deterioramento più rapido.
Uno dei segnali più comuni di usura è la tendenza a slittare sotto sforzo, soprattutto quando il motore è molto caldo. Questo accade quando il materiale d'attrito sui dischi guarniti si è consumato e non riesce più a garantire un'aderenza sufficiente. In questo scenario, spesso è sufficiente la sostituzione dei soli dischi guarniti.
Un altro problema, sebbene più raro sulla Transalp, è la tendenza a trascinare da fermo anche con la frizione tirata. Questo può manifestarsi con una difficoltà nel trovare la folle o nell'inserimento delle marce. In questi casi, è probabile che anche i dischi in acciaio siano deformati e necessitino di sostituzione insieme ai dischi guarniti.
Prima di procedere con la sostituzione, è sempre consigliabile verificare nella sezione "problemi noti" se la causa del malfunzionamento possa essere legata ad altri componenti o regolazioni della moto.

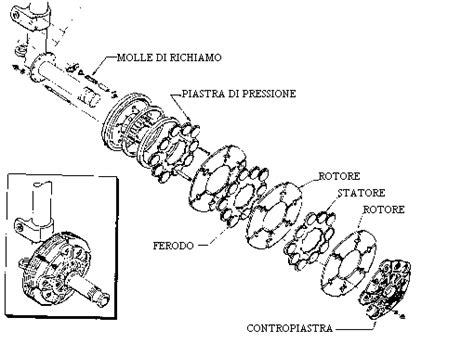

La Campana Frizione: Componenti Chiave e Loro Funzione
La campana frizione, nota anche come "campana del cambio" o "cestello frizione", è l'alloggiamento principale del pacco frizione. Al suo interno, i dischi guarniti e i dischi in acciaio vengono compressi e rilasciati dal meccanismo di spinta.
All'interno del sistema frizione, oltre ai dischi, sono presenti altri componenti di rilievo:
- Cuscinetto reggispinta: Questo cuscinetto è fondamentale per trasmettere la forza dal leveraggio della frizione al piatto spingidisco. Un cuscinetto usurato può causare attriti eccessivi e una sensazione "dura" alla leva della frizione. Il codice del cuscinetto per la Transalp 650 è importante da verificare per l'acquisto corretto.
- Piatto spingidisco: È il componente che esercita la pressione sui dischi frizione, tramite le molle, per innestarli.
- Molle frizione: Queste molle mantengono la pressione sul piatto spingidisco, garantendo l'innesto della frizione. La loro rigidità è studiata per fornire la giusta resistenza alla leva.
- Dado frizione ("dadone"): Un grosso dado centrale che tiene insieme il pacco frizione e il cestello. La sua corretta serratura è critica per il funzionamento.
Guida alla Sostituzione della Frizione sulla Honda Transalp 650
La sostituzione della frizione è un'operazione che richiede una certa manualità e gli strumenti adeguati. Sebbene le fotografie di riferimento possano essere per un modello leggermente diverso (come la Transalp 600 del 1996), la procedura generale rimane sostanzialmente la medesima.
Strumenti Necessari:
- Chiavi a bussola di varie misure (inclusa una da 27 mm per il "dadone").
- Chiave dinamometrica (indispensabile per il corretto serraggio dei bulloni).
- Punteruolo o cacciavite sottile per sollevare la ribattitura del dado frizione.
- Pistola svitabulloni pneumatica (o un avvitatore potente con un buon compressore) per facilitare lo svitamento del "dadone".
- Attrezzo originale Honda bloccavolano o un metodo alternativo per bloccare il motore.
- Martello di gomma.
- Spelatura dei carter (se necessario).
- Pasta per guarnizioni (di buona qualità, specifica per motori).
- Nuovi dischi frizione (7 per il 600, 8 per il 650) e, se necessario, dischi in acciaio.
- Nuovo cuscinetto reggispinta (codice specifico da verificare).
- Eventuali guarnizioni del carter.
Procedura Passo-Passo:
Preparazione:
- Smonta il paramotore per accedere ai componenti del motore.
- Svuota completamente l'olio motore.
- Rimuovi il sistema di scarico completo. Smontare lo scarico completo è più semplice e veloce. Se si tenta di sfilare solo il terminale dai collettori, si rischia di danneggiare le guarnizioni e di faticare enormemente. Per facilitare la rimozione dello scarico, si può inserire un cacciavite grosso nel foro di fissaggio dello scarico vicino alla parte terminale, al posto del bullone. Questo offrirà un appoggio temporaneo che permette di manovrare lo scarico con meno fatica mentre si estraggono i collettori dai cilindri.
Accesso al Coperchio Frizione:
- Individua il coperchio del carter frizione.
- Sblocca il coperchio dandogli dei colpi delicati con un martello di gomma. Attenzione: Non utilizzare un cacciavite infilato nel taglio, poiché ciò potrebbe danneggiare irrimediabilmente i carter.
Rimozione del Coperchio e Ispezione:
- Una volta rimosso il coperchio, avrai accesso al gruppo frizione.
- Presta attenzione al cuscinetto reggispinta: è solo leggermente incastrato. Controllalo attentamente e, se usurato o se la moto ha molti chilometri, sostituiscilo.
Rimozione del "Dadone" e del Pacco Frizione:
- Ora vedrai il "dadone", il bullone centrale che tiene unito il pacco frizione.
- Per prima cosa, solleva la ribattitura del dado con un punteruolo o un vecchio cacciavite, assicurandoti di sollevarla bene in modo che si sviti agevolmente.
- Per svitare il "dadone", è necessario bloccare il motore. Utilizza l'attrezzo apposito Honda oppure, in alternativa, usa l'avvitatore pneumatico collegato a un compressore ben pressurizzato. Metti la prima marcia e frena con il freno posteriore: questo bloccherà l'albero motore e ti permetterà di svitare il dado.
- Una volta rimosso il "dadone", puoi estrarre il pacco frizione, prestando attenzione all'ordine e alla disposizione dei dischi.
Sostituzione dei Dischi:
- Se devi sostituire solo i dischi guarniti, estraili con cura.
- Se devi sostituire anche i dischi in acciaio, rimuovili tutti.
- Prima di installare i nuovi dischi guarniti, immergili nell'olio motore (anche l'olio vecchio va bene, purché vengano ben "inzuppati"). Questo passaggio è fondamentale per evitare che la frizione slitti al primo utilizzo.
- Procedi con l'installazione dei nuovi dischi alternando un disco di acciaio a uno guarnito, seguendo l'ordine in cui erano montati i vecchi dischi. Inizia con il disco più piccolo, l'unico diverso, e poi continua con gli altri.
Rimontaggio del "Dadone" e Serraggio:
- Avvita il nuovo "dadone" a mano, facendo la stessa forza che hai usato per svitarlo.
- Utilizza un pennarello per segnare un punto sul dado e un punto corrispondente sul perno. Questo ti aiuterà a trovare con buona approssimazione il punto di serraggio corretto.
- Stringi il dado con la chiave dinamometrica a una coppia di 80-100 Nm. La ribattitura dovrà essere ripiegata nello spacco del perno per bloccare il dado.
Rimontaggio del Coperchio Frizione:
- Reinstalla il piatto spingidischi avvitando uniformemente i 4 bulloni con una coppia finale di 8-12 Nm.
- Attenzione al paraolio: Controlla di non aver rigato la sede del paraolio durante le operazioni. Nel dubbio, applica un sottile strato di pasta per guarnizioni per prevenire qualsiasi trafilamento. Posiziona il paraolio e, se necessario, usa una chiave a tubo del diametro esterno uguale a quello del paraolio per mandarlo in battuta con alcuni leggeri colpi.
Rimontaggio della Barra e del Cilindretto:
- Infila la barra del comando frizione, metti in sede la molla come mostrato nelle fotografie di riferimento e inserisci il cilindretto interno che blocca l'asta.
Gestione della Guarnizione del Carter (Solo Modello 600):
- Se è stato necessario sostituire la guarnizione del carter sul modello 600, dovrai rimuovere meticolosamente i resti della vecchia guarnizione sia dal blocco motore che dal coperchio. Questo è un lavoro lungo e noioso.
- Evita assolutamente l'uso di cacciaviti, lame o carta vetrata, che potrebbero danneggiare irrimediabilmente le superfici di tenuta. Utilizza una spatolina metallica affilata ma non tagliente, oppure un apposito raschietto per guarnizioni. In emergenza, anche i rasoi bilama usa e getta possono essere utili.
- Se non cambi la guarnizione, non rimuovere la parte di guarnizione rimasta sul lato opposto del piano di accoppiamento, poiché essa andrà a combaciare perfettamente con il coperchio, garantendo la tenuta.
Applicazione della Pasta per Guarnizioni e Rimontaggio Finale:
- Stendi uno strato sottile e uniforme di pasta per guarnizioni sulla superficie di accoppiamento del coperchio.
- Installa il coperchio frizione e serra i bulloni secondo le specifiche del manuale d'officina.
Collegamento del Cavo Frizione e Verifica:
- Installa il cavo della frizione e verifica il corretto movimento della leva.
- Metti la moto in marcia, tira la frizione e controlla che stacchi correttamente, permettendo alla ruota di girare liberamente.
Test Finale:
- Accendi la moto e prova il corretto funzionamento della frizione in tutte le condizioni di guida.
Cambiare cavo frizione honda transalp 650 /2007
Considerazioni sulla Scelta dei Ricambi
Le parti offerte in vendita sono generalmente parti del catalogo del produttore Honda. A volte, questi componenti devono essere ordinati appositamente da Honda, il che può influire sui tempi di consegna. È importante fare riferimento alla sezione "Spedizioni e Consegna" per maggiori informazioni.
I ricambi originali Honda sono la scelta migliore per garantire componenti di qualità e durevoli. Tuttavia, è possibile trovare sul mercato anche ricambi non originali che possono avere un costo significativamente inferiore (circa la metà del prezzo di un ricambio originale). I dischi frizione originali per la Transalp 650 hanno un costo indicativo di circa 100€ per un set completo.
Quando si aggiunge una parte al carrello, è fondamentale prestare attenzione a ordinare la quantità richiesta. Il prezzo unitario indicato è generalmente riferito al prezzo per ogni numero di parte nella quantità 1.
Considerazioni Aggiuntive e Consigli
- Schemi non contrattuali: Le fotografie e gli schemi forniti potrebbero non essere perfettamente contrattuali a causa delle variazioni tra i modelli e gli anni di produzione. Se hai domande, i professionisti del settore sono a tua disposizione per aiutarti e consigliarti nel miglior modo possibile.
- Pulizia: Una pulizia accurata di tutte le superfici prima del rimontaggio è essenziale per garantire una corretta tenuta e prevenire problemi futuri.
- Olio motore: L'uso dell'olio motore corretto, con le specifiche raccomandate da Honda, è vitale per la salute della frizione e di tutti gli altri componenti del motore.
La manutenzione regolare e la sostituzione tempestiva dei componenti usurati della frizione della tua Honda Transalp 650 garantiranno un'esperienza di guida più sicura, piacevole e priva di imprevisti.
