I veicoli moderni, come la Volkswagen Touran, si affidano a una complessa interazione di componenti meccanici per garantire prestazioni ottimali e sicurezza di guida. Tra questi, il giunto omocinetico svolge un ruolo cruciale, permettendo la trasmissione della forza motrice alle ruote anche durante le sterzate e adattandosi alle oscillazioni verticali delle sospensioni. La sua protezione è affidata a una cuffia in materiale elastico, un elemento spesso sottovalutato ma di vitale importanza per la longevità dell'intero sistema.
Il Ruolo del Giunto Omocinetico e la Sua Protezione
Il giunto omocinetico è un componente essenziale che connette i semiassi delle ruote alle ruote stesse. Il suo compito principale è trasferire la forza motrice alle ruote, consentendo al contempo un angolo di sterzata ampio e adattandosi alle variazioni di altezza dovute alle sospensioni. Esso è calettato sul semiasse da una parte e sul disco dei freni, che accoglie la ruota, dall'altra.
La protezione di questo meccanismo delicato è affidata a una cuffia realizzata in un materiale elastico e molto resistente, che viene fissata alle due estremità da apposite fascette metalliche. Questa cuffia agisce come una barriera, impedendo al grasso lubrificante di fuoriuscire e, contestualmente, impedendo l'ingresso di acqua, polvere e altri contaminanti che potrebbero compromettere il funzionamento del giunto.
Segni di Deterioramento e la Necessità dell'Ispezione

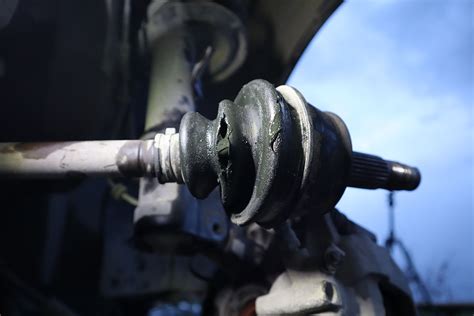

Tuttavia, dopo un certo periodo di tempo, che può variare in base ai chilometri percorsi e alle condizioni di guida, la cuffia può deteriorarsi e fratturarsi. Se ciò si verifica, il grasso protettivo fuoriesce, mentre i materiali inquinanti, come sporco e umidità, possono penetrare liberamente all'interno del giunto, con il risultato inevitabile di rovinare progressivamente il giunto stesso. Questo processo può portare a rumori anomali, vibrazioni e, in casi estremi, al blocco o al cedimento del giunto, con gravi conseguenze per la sicurezza e la guidabilità del veicolo.
È quindi fondamentale ispezionare visivamente lo stato delle cuffie di protezione con regolarità. Durante l'ispezione, si possono rilevare diverse anomalie, come crepe o rotture sulla superficie della cuffia, o l'allentamento e la perdita delle fascette di tenuta che la mantengono in posizione. Spesso, un segno inequivocabile di un problema è quando la cuffia, il semiasse e l'esterno del giunto omocinetico appaiono unti a causa del grasso che fuoriesce dalle rotture della cuffia. Questi segnali indicano la necessità di intervenire tempestivamente per prevenire danni maggiori.
Impatto del Deterioramento sul Giunto Omocinetico
Il deterioramento della cuffia del giunto omocinetico non è un problema da sottovalutare, in quanto apre la porta a una serie di complicanze che possono compromettere seriamente l'integrità e la funzionalità dell'intero sistema di trasmissione. Quando la cuffia si rompe, il lubrificante specifico per il giunto, un grasso ad alte prestazioni progettato per resistere a carichi e temperature estreme, inizia a fuoriuscire. Contemporaneamente, detriti stradali, acqua, polvere e sabbia possono penetrare all'interno del giunto.
Questi contaminanti agiscono come abrasivi, usurando rapidamente le delicate superfici interne del giunto. La mancanza di lubrificazione adeguata e la presenza di abrasivi portano a un aumento dell'attrito e del calore, accelerando l'usura dei cuscinetti e delle sfere all'interno del giunto. Inizialmente, questo può manifestarsi con un leggero rumore, spesso un "click" o un "clack" in curva o durante le accelerazioni. Con il progredire del danno, i rumori diventano più evidenti e costanti, accompagnati da vibrazioni che possono essere percepite attraverso il volante o il pavimento del veicolo.
Ignorare questi segnali può portare al grippaggio completo del giunto, una condizione in cui le parti interne si bloccano a causa dell'usura eccessiva. Questo non solo immobilizza il veicolo, ma può anche causare danni secondari ad altri componenti della trasmissione, come il semiasse stesso o persino il cambio, aumentando significativamente i costi di riparazione. La tempestività nella sostituzione della cuffia danneggiata è quindi fondamentale per evitare questi scenari e garantire una lunga vita al giunto omocinetico e al sistema di trasmissione della Volkswagen Touran.
Sostituzione della Cuffia: Procedure e Materiali
La sostituzione della cuffia del giunto omocinetico è un'operazione che richiede precisione e l'uso di attrezzi specifici. Sebbene sia possibile eseguirla con un minimo di esperienza meccanica, è consigliabile rivolgersi a un professionista qualificato se non si è sicuri delle proprie capacità.
Strumenti Necessari
Per procedere con la sostituzione, sono necessari i seguenti strumenti:
- Chiavi a bussola e chiavi inglesi: per svitare i bulloni delle ruote, del mozzo e, se necessario, di altri componenti della sospensione.
- Cric e cavalletti di sicurezza: indispensabili per sollevare il veicolo in modo sicuro.
- Martello in gomma o mazzuolo: per facilitare lo smontaggio e il montaggio di alcune parti.
- Pinze per fascette: specifiche per stringere o tagliare le fascette metalliche delle cuffie.
- Estrattore per giunti omocinetici (opzionale ma consigliato): facilita la rimozione del giunto dal semiasse senza danneggiarlo.
- Spazzola metallica e pulitore per freni: per pulire le superfici e rimuovere residui di grasso.
- Guanti di protezione e occhiali di sicurezza.
Materiali di Ricambio

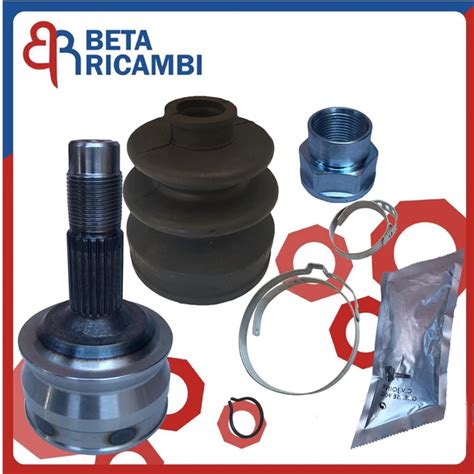

È fondamentale utilizzare ricambi di qualità. Il kit di sostituzione della cuffia include generalmente:
- Una nuova cuffia omocinetica: specifica per il modello Volkswagen Touran e per il tipo di giunto (lato ruota o lato cambio). Le cuffie possono essere in gomma, silicone o termoplastica, con diverse caratteristiche di resistenza e durata.
- Due nuove fascette metalliche: di diverse dimensioni, una per l'estremità più piccola della cuffia e una per l'estremità più grande.
- Un tubetto di grasso specifico per giunti omocinetici: un lubrificante ad alte prestazioni formulato per resistere a carichi elevati e garantire la corretta funzionalità del giunto.
Fasi della Sostituzione
Preparazione del Veicolo:
- Parcheggiare la Volkswagen Touran su una superficie piana e inserire il freno a mano.
- Allentare i bulloni della ruota da rimuovere.

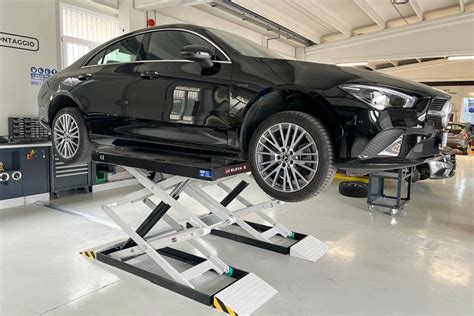

- Sollevare il veicolo con il cric e posizionare i cavalletti di sicurezza sotto il telaio per garantire stabilità.
- Rimuovere completamente i bulloni della ruota e togliere la ruota.
Accesso al Giunto Omocinetico:
- Individuare il giunto omocinetico e la cuffia danneggiata. Sarà necessario rimuovere il dado del mozzo centrale, che spesso è bloccato da una coppiglia o una punzonatura.
- Potrebbe essere necessario svitare uno o più bulloni che fissano la pinza freno e/o il disco freno per avere maggiore spazio di manovra. In alcuni casi, potrebbe essere sufficiente allentare i bulloni inferiori dell'ammortizzatore per permettere al mozzo di inclinarsi, facilitando l'estrazione del semiasse.
Rimozione della Vecchia Cuffia e del Giunto:
- Utilizzando le pinze, tagliare e rimuovere le vecchie fascette metalliche.
- Far scorrere la cuffia danneggiata lungo il semiasse per esporre il giunto.
- Se il giunto è del tipo fisso (comune sul lato ruota), potrebbe essere necessario rimuovere il semiasse dal mozzo e poi, con un martello di gomma o l'estrattore specifico, separare il giunto dal semiasse. Prestare attenzione a non danneggiare le scanalature del semiasse. In alcuni casi, se il giunto è ancora in buone condizioni e la cuffia si è rotta da poco, si può tentare di far scorrere la nuova cuffia sul semiasse senza rimuovere completamente il giunto, ma questa operazione è più complessa.
Ispezione e Pulizia del Giunto:
- Una volta rimosso il giunto (o esposto se non rimosso), pulire accuratamente l'interno e l'esterno con un pulitore per freni e una spazzola metallica per rimuovere tutto il vecchio grasso e i contaminanti.
- Ispezionare attentamente il giunto per rilevare segni di usura, giochi eccessivi o danni. Se il giunto presenta rumori, giochi o pitting sulle sfere, è consigliabile sostituire anche il giunto. La sostituzione della sola cuffia su un giunto già compromesso non risolverà il problema a lungo termine.
Applicazione del Nuovo Grasso:
- Applicare abbondante grasso specifico per giunti omocinetici all'interno del giunto e sulle sfere, assicurandosi che sia distribuito uniformemente. Questo grasso è cruciale per la lubrificazione e la protezione del giunto.
Installazione della Nuova Cuffia:
- Far scorrere la nuova cuffia sul semiasse e poi sul giunto.
- Posizionare correttamente le estremità della cuffia nelle apposite scanalature del semiasse e del giunto.
- Fissare le nuove fascette metalliche con le pinze appropriate, stringendole saldamente per evitare perdite di grasso o ingresso di contaminanti. Assicurarsi che la cuffia sia ben salda ma non eccessivamente tesa, per permettere i movimenti del giunto.
Rimontaggio e Verifica:
- Reinstallare il giunto nel mozzo e ricollegare il semiasse, assicurandosi che tutte le scanalature si allineino correttamente.
- Serrare il dado del mozzo centrale alla coppia prescritta dal produttore (consultare il manuale di servizio della Volkswagen Touran). Reinserire la coppiglia o ribattere il bordo del dado.
- Rimontare eventuali componenti della sospensione, pinza freno e disco, serrando tutti i bulloni alle coppie corrette.
- Rimontare la ruota e serrare i bulloni a croce.
- Abbassare il veicolo e serrare i bulloni della ruota alla coppia finale.
Test su Strada:
- Effettuare un breve test su strada, prestando attenzione a eventuali rumori anomali o vibrazioni. Sterzare completamente a destra e a sinistra a bassa velocità per verificare il corretto funzionamento del giunto.
SOSTITUZIONE VELOCE DELLA CUFFIA DEL GIUNTO OMOCINETICO E RISPARMI UN SACCO DI SOLDI DI OFFICINA
Considerazioni Aggiuntive e Prevenzione
La sostituzione della cuffia del giunto omocinetico è un intervento di manutenzione che, se eseguito correttamente e tempestivamente, può prolungare significativamente la vita del giunto e prevenire guasti più costosi. È importante notare che le cuffie del lato ruota (esterne) sono generalmente più soggette a rotture a causa della maggiore escursione e esposizione agli elementi rispetto a quelle del lato cambio (interne).
Materiali delle Cuffie
Le cuffie possono essere realizzate in diversi materiali, ognuno con le proprie caratteristiche:
- Gomma: È il materiale più comune, offre una buona flessibilità e resistenza, ma può deteriorarsi nel tempo a causa dell'esposizione ai raggi UV, agli oli e ai prodotti chimici stradali.
- Silicone: Offre una maggiore resistenza alle alte temperature e ai prodotti chimici rispetto alla gomma, e mantiene la sua flessibilità anche a basse temperature. È generalmente più durevole.
- Termoplastica (TPV): Rappresenta una soluzione moderna, combinando la flessibilità della gomma con la resistenza e la durata della plastica. È particolarmente resistente all'abrasione e agli agenti atmosferici.
La scelta del materiale può influenzare la durata della nuova cuffia. Per la Volkswagen Touran, è consigliabile attenersi alle specifiche del produttore o scegliere un ricambio di qualità equivalente o superiore.
Prevenzione e Manutenzione
Sebbene la rottura di una cuffia sia spesso inevitabile a causa dell'età e dell'usura, alcune pratiche possono aiutare a prolungarne la vita:
- Evitare urti violenti: Guidare con prudenza su strade dissestate e evitare di colpire ostacoli può prevenire danni meccanici diretti alle cuffie.
- Controlli regolari: Come accennato, ispezioni visive periodiche durante la manutenzione ordinaria del veicolo sono cruciali per individuare i primi segni di deterioramento.
- Qualità dei ricambi: Utilizzare sempre ricambi di qualità. Cuffie economiche di bassa qualità possono rompersi prematuramente, annullando i benefici della sostituzione.
- Grasso specifico: Assicurarsi che venga utilizzato il grasso specifico per giunti omocinetici. L'uso di grassi generici o inadatti può compromettere la lubrificazione e la durata del giunto.
In sintesi, la cuffia del giunto omocinetico della Volkswagen Touran è un piccolo ma cruciale componente che merita attenzione. La sua integrità è direttamente collegata alla funzionalità e alla longevità del giunto stesso, influenzando la sicurezza e l'affidabilità del veicolo. Una manutenzione preventiva e una sostituzione tempestiva al primo segno di danno sono la chiave per evitare problemi maggiori e costosi interventi di riparazione.
