L’evoluzione tecnologica dei motori diesel ha portato alla necessità di sistemi di alimentazione sempre più raffinati, dove la precisione di iniezione è il pilastro fondamentale per il controllo delle emissioni e l'efficienza termica. Al centro di questo ecosistema si trova l'iniettore piezoelettrico common rail diesel (CRD), un componente capace di reazioni nell'ordine dei microsecondi, essenziale per la moderna gestione della combustione. Comprendere come controllare il funzionamento di tali componenti significa addentrarsi in una diagnostica che coniuga fisica dello stato solido ed elettronica avanzata.
Il funzionamento della tecnologia piezoelettrica

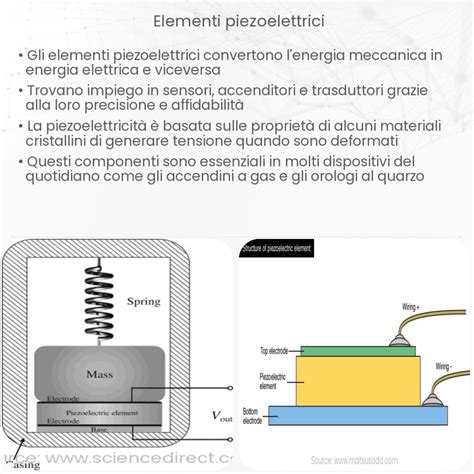

Un iniettore diesel piezoelettrico eroga carburante nebulizzato direttamente alla camera di combustione del motore quando viene segnalato dal modulo di controllo elettronico (ECM). La tecnologia si basa su proprietà fisiche peculiari: quando una struttura a cristallo piezo viene compressa, produce una tensione. In senso inverso, l'iniettore piezoelettrico utilizza queste caratteristiche applicando una tensione attraverso una pila di diverse centinaia di cristalli a wafer.
Il risultato è una variazione lineare dell'altezza della pila, che provoca un movimento nell'ordine dei microsecondi dell'ago dell'iniettore collegato. Le quantità di iniezione diesel devono essere controllate con estrema precisione per un controllo accurato delle emissioni. Di conseguenza, ogni iniettore fabbricato o ricondizionato singolarmente viene testato dopo il montaggio e assegnato un codice che ne descrive esattamente le caratteristiche di iniezione. Questo argomento della guida è soggetto a modifiche senza preavviso. Le informazioni contenute sono state attentamente verificate e ritenute corrette. Queste informazioni sono un esempio delle nostre indagini e risultati, e non costituiscono una procedura definitiva. Pico Technology non si assume alcuna responsabilità per eventuali inesattezze.
Metodologie di controllo tramite oscilloscopio
Grazie all’utilizzo di un oscilloscopio applicato ai capi dell’iniettore, è possibile visualizzare le forme d’onda relative all’attivazione di questo componente da parte della centralina. Lo strumento è stato settato con una base dei tempi pari a 500 µsec/div ed una scala dei Volt pari a 50 Volt/div.
La prima analisi riguarda il comportamento al minimo. La rilevazione effettuata con il motore termicamente regimato e funzionante al regime minimo mostra un segnale composto da due impulsi. I due impulsi rappresentano, in sequenza da sinistra a destra, la pre-iniezione e l’iniezione di potenza.
Passando a condizioni di carico diverse, come un regime superiore ai 3000 giri/min, l’immagine che segue è stata prelevata con lo stesso metodo della precedente. Com’è possibile vedere l’impulso è solamente uno. L’immagine rende evidente come il numero di iniezioni è passato da due ad una solamente. La metodologia di prova (funzionamento a vuoto del motore) non ha fatto rilevare post-iniezioni o un numero maggiore di pre-iniezioni.
Analisi della corrente di comando e polarità
Nella spiegazione del funzionamento del materiale piezoelettrico si è detto che, una volta deformato a seguito di un comando elettrico, il materiale rimane nella posizione assunta fino a che non venga dato un comando elettrico avente la polarità inversa rispetto al primo. Analizzando l’andamento degli impulsi elettrici sotto l’aspetto dei volt, questa inversione di polarità non viene rilevata.
Mentre se si va ad analizzare l’andamento della corrente di comando, è possibile visualizzare questa inversione di polarità che si ha quando la centralina decide di chiudere l’iniettore. L’immagine che segue mostra la relazione tra l’impulso di comando visualizzato in tensione (segnale sotto) e l’andamento della corrente (segnale sopra).

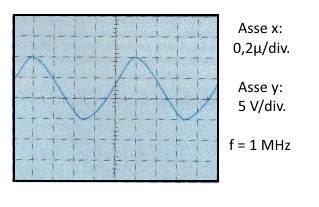

Oscilloscopio LA GUIDA DEFINITIVA e SEMPLICE #2 Scala Tensione, Tempo e Trigger - Elettronica
Com’è possibile vedere la corrente assume tre andamenti: nel primo positivo, cioè quando l’iniettore viene comandato ad aprirsi; nel secondo la corrente è quasi pari a zero (l’iniettore rimane aperto) e nel terzo, in cui la corrente assume valori negativi, si ha la chiusura dell’iniettore.
Per rilevare correttamente tali parametri, lo strumento deve essere collegato ad una pinza amperometrica, la quale ha il compito di convertire in Volt la corrente che passa in un filo dell’iniettore (indifferentemente nel filo positivo o nel filo negativo). La pinza amperometrica utilizzata in questo caso era impostata con un fattore di conversione di 10 mV/A, cioè un Ampere che fluisce nel filo fornisce in uscita 10 mV. L’oscilloscopio è stato regolato con una base dei tempi pari a 100 µsec/div, ed una scala dei volt pari a 50 Volt/div per il canale A (comando in tensione) e 50 mVolt/div per il canale B (andamento della corrente).
Riprogrammazione e gestione dei codici IIC
Per completezza di informazione si evidenziano i codici che troviamo sulla testa degli iniettori. Molto importante è il codice IIC (Injector individual correction: valore di correzione specifico per iniettore) a 6 cifre. In caso di sostituzione di uno o più iniettori, il relativo codice per ciascun di essi va inserito alla voce “riprogrammazione valori di correzione iniettori” dello strumento diagnostico che supporti tale funzione. Questo processo garantisce che l’ECM compensi le tolleranze costruttive intrinseche di ogni singolo componente.
Il ruolo del banco prova professionale
Nel mondo della manutenzione dei motori diesel, la precisione è tutto. Quando si lavora su iniettori, anche la più piccola anomalia può compromettere le prestazioni del motore, aumentare i consumi e causare danni gravi nel lungo termine. Per questo motivo, le officine che operano nel settore diesel devono disporre di strumenti affidabili e altamente specializzati.
Un banco prova consente di testare con precisione il funzionamento degli iniettori, valutando portata, pressione, tenuta e risposta del componente. Il banco prova è un dispositivo meccanico ed elettronico progettato per simulare le condizioni reali di funzionamento di un iniettore diesel. Il funzionamento del banco prova si basa su un ciclo di simulazione elettronica che riproduce il comportamento del motore in condizioni controllate. L’iniettore viene montato su una sede apposita e collegato tramite raccordi e connessioni elettriche. Attraverso un’interfaccia software, il tecnico imposta i parametri di prova: pressione, cicli di iniezione, quantità di gasolio, frequenza e durata degli impulsi elettrici. Il software del banco genera un report che indica se l’iniettore rientra nei parametri di fabbrica o se presenta anomalie.
Esistono diversi tipi di banco prova. I modelli più avanzati, come quelli utilizzati da REDAT, sono completamente elettronici e controllati da software. I banchi meccanici o semi-elettronici, ancora diffusi in alcune officine, permettono test più limitati e sono spesso utilizzati per sistemi di iniezione meno complessi.
Vantaggi competitivi della diagnostica avanzata
Possedere un banco prova in officina non è un lusso, ma una necessità per qualsiasi realtà che voglia offrire un servizio professionale e completo nel settore Diesel. Una diagnosi corretta alla prima verifica consente azioni più mirate senza perdite di tempo. REDAT utilizza banchi prova top di gamma per assicurare che ogni intervento sia basato su dati certi. Con strumenti affidabili come quelli utilizzati da REDAT, ogni fase del processo di riparazione e collaudo degli iniettori può essere eseguita con la massima sicurezza. Il banco prova è un investimento che ripaga nel tempo, migliorando la reputazione dell’officina, aumentando la fiducia del cliente e riducendo i tempi e i costi delle riparazioni.
La combinazione tra l'analisi oscillografica in tempo reale e il test a banco permette di coprire l'intero spettro diagnostico: dal controllo elettrico della pila piezoelettrica fino alla verifica idraulica delle portate di iniezione. Questa sinergia operativa rappresenta il vertice dell'attuale manutenzione professionale, dove la verifica strumentale elimina le congetture a favore di un approccio puramente analitico.
