Il Fiat Ducato rappresenta uno dei pilastri fondamentali nel panorama dei veicoli commerciali leggeri. Grazie alla sua versatilità e affidabilità, è diventato il mezzo di elezione per professionisti e appassionati di camper. Tuttavia, la complessità tecnologica dei moderni motori Euro 6 e dei sistemi di gestione delle emissioni comporta una gestione elettronica sempre più sofisticata. Comprendere la natura dei codici errore e il funzionamento dei sistemi ausiliari, come l’impianto AdBlue, è cruciale per mantenere il veicolo in efficienza.
L'Elettronica di Controllo e i Sistemi di Trasmissione
Nei moderni veicoli dotati di cambi automatici, come il Ducato 180 CV con cambio a 9 rapporti, la gestione elettronica è strettamente correlata allo stile di guida. La centralina del cambio memorizza le impostazioni in base al comportamento del conducente, creando una "griglia" di cambiata ottimizzata. Se la centralina ha memorizzato un determinato pattern e questo viene improvvisamente stravolto da un utilizzo inaspettato, il sistema potrebbe segnalare una disfunzione attraverso l'accensione della spia gialla del cambio.
È stato osservato che, dopo un percorso di montagna con salite e discese ripide, il passaggio improvviso a uno stile di guida autostradale può indurre la centralina a interpretare la variazione come un'anomalia. Spesso, con il normale utilizzo, la griglia si ricompone correttamente. Una strategia efficace per prevenire tali segnalazioni in condizioni di forte pendenza è l'utilizzo del cambio in modalità manuale, che permette al conducente di mantenere il controllo sui rapporti inseriti, evitando stress alla centralina di gestione.
Analisi Approfondita dell'Impianto AdBlue

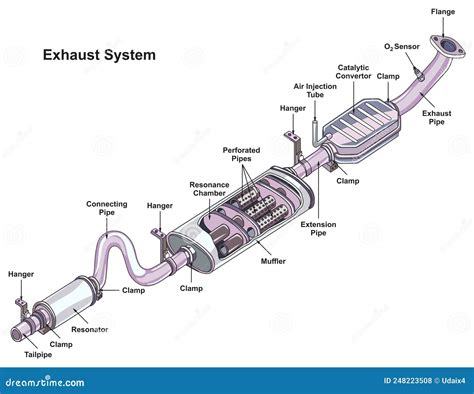

L'obbligo di ridurre al minimo le emissioni inquinanti dei motori diesel ha imposto l'adozione di tecnologie avanzate. Il Fiat Ducato 2.3 Multijet EURO 6 utilizza un sistema SCR (Selective Catalytic Reduction) che comprende il catalizzatore, il sensore di temperatura dei gas di scarico a monte del catalizzatore, la sonda NOx a valle e l'iniettore di urea.
Componentistica e Funzionamento
Il sistema non è gestito da una centralina dedicata esclusivamente all'SCR, poiché il software è integrato direttamente nella centralina motore. Esiste tuttavia una centralina separata destinata alla gestione del riscaldamento del serbatoio e della tubazione di mandata. Questa unità è ubicata nel sotto-scocca, protetta da una schermatura para-calore vicina al serbatoio del gasolio. La pompa elettrica dell'AdBlue è un elemento critico: essa si compone internamente di due sotto-pompe, una per la mandata e una per il recupero dell'urea, con caratteristiche elettriche identiche.
Problematiche Comuni e Intasamenti
L'iniettore dell'AdBlue è posizionato sulla tubazione di scarico dopo il filtro DPF. A causa della sua collocazione, è soggetto a un facile intasamento causato dall'urea cristallizzata. Questo accumulo può compromettere l'efficienza dell'iniezione, causando una scarsa conversione dell'ossido di azoto e portando il veicolo in modalità "recovery" (protezione del motore).
In fase di diagnosi, i codici errore possono fare riferimento a un blocco meccanico dell'unità iniettante o a una scarsa efficienza del sistema. Un errore specifico, il P05ED, indica un problema di tensione di alimentazione della centralina del riscaldatore riducente. In questi casi, è fondamentale ispezionare il cablaggio e il fusibile da 40 A, situato solitamente in una derivazione presso la batteria, che si trova sul pianale dietro i sedili anteriori.
Tabella dei Codici Errore e Diagnostica

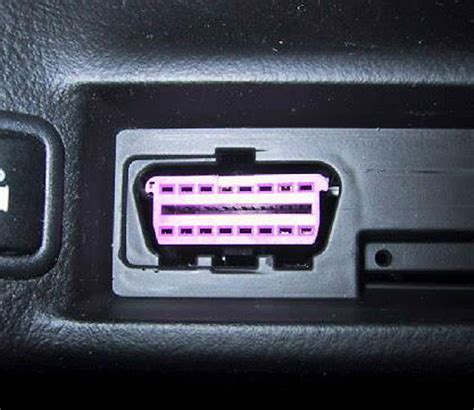

La gestione dei guasti elettronici richiede una lettura precisa dei codici OBD. Di seguito è riportato un elenco dei codici che possono apparire nel sistema:
Sistema di Gestione Motore e Pressione
- P0068 / P0069: Problemi di coerenza tra portata aria e pressione di sovralimentazione.
- P0087 - P0094: Serie di errori riguardanti la pressione del carburante e il regolatore.
- P0110 / P0095 / P0096: Malfunzionamenti dei sensori di temperatura.
- P0301 - P0306 / P1000 - P1004: Mancate accensioni (misfire) nei cilindri.
Elettrovalvole e Attuatori
- P0243 / P0244: Anomalia circuito elettrovalvola.
- P1021 - P1062: Errori legati al pilotaggio e al feedback di corrente delle elettrovalvole.
- P1688: Problemi di apprendimento della farfalla motorizzata.
Sensori e Comunicazione
- P2002: Livello di intasamento del filtro del particolato.
- P2562 - P2565: Sensore di posizione del turbocompressore.
- U0422 / U0427: Problemi di comunicazione tra le centraline.
Errori dell'Impianto Elettronico di Bordo (Serie B)
Il Fiat Ducato gestisce una vasta gamma di componenti ausiliari tramite il bus dati. Tra i più comuni troviamo:
- B1201 - B1204: Circuito trasmettitore livello carburante.
- B1230: Resistenza anomala sul pretensionatore cintura guidatore.
- B1306 - B1308: Sensori e pressostati olio.
- B1400 - B1425: Circuiti dei motorini alzacristalli.
MultiEcuScan su Fiat Punto Evo diagnosi motore e controllo parametri
Considerazioni sulla Manutenzione e Garanzia
Spesso, l'accensione di spie legate all'iniezione o ai sensori è dovuta a componenti che richiedono una sostituzione precoce. È un dato di fatto che determinati sensori, pur essendo coperti da garanzia, tendano a manifestare guasti ricorrenti. Sebbene sia importante non trarre conclusioni affrettate, è bene verificare sempre la qualità delle connessioni elettriche dopo ogni intervento di manutenzione.
Per quanto riguarda l'impianto AdBlue, dopo aver sostituito il componente difettoso (che si tratti di un sensore, della centralina riscaldatore o dell'iniettore), è obbligatorio procedere alla cancellazione dei codici errore mediante strumento di diagnosi, accedendo direttamente alla centralina motore. La pulizia dei contatti elettrici e il controllo costante dell'integrità del cablaggio, specialmente nel sotto-scocca dove gli agenti atmosferici possono corrodere le guaine, rimane la migliore forma di prevenzione per evitare soste impreviste.
Approfondimento sul Sistema di Confort ed Elettronica di Cabina
Molti codici della serie B riguardano l'elettronica di comfort che, pur non bloccando il motore, può causare malfunzionamenti fastidiosi. Ad esempio, i guasti relativi ai circuiti dei relè, come il B1244 (relè tergilunotto) o il B1302 (relè temporizzatore accessori), sono spesso riconducibili a ossidazioni nei connettori o a sbalzi di tensione della batteria.
La tensione della batteria, identificata dai codici B1317 (troppo alta) e B1318 (troppo bassa), è un parametro vitale per l'intero sistema. Un Ducato con una batteria non ottimale può generare una serie di "falsi positivi" su altre centraline, poiché i componenti elettronici sono estremamente sensibili alla stabilità del voltaggio durante la fase di accensione. In presenza di codici errore multipli e apparentemente slegati tra loro, la prima operazione da compiere è sempre il test dello stato di salute della batteria e del sistema di ricarica.
Gestione dei Sensori e dei Sistemi di Sicurezza
La complessità dei sistemi di sicurezza passiva, come il sensore di urto (B1231) o il circuito dell'antifurto passivo (B1232), richiede interventi mirati. In caso di errore B1230, è fondamentale procedere con cautela sul detonatore della cintura: trattandosi di un componente pirotecnico, ogni manipolazione deve essere eseguita a batteria scollegata e con le adeguate procedure di sicurezza, evitando di utilizzare strumenti metallici che potrebbero causare cortocircuiti accidentali.
Infine, il sistema di controllo del clima e della ventilazione, rappresentato dai numerosi codici B1249-B1291, dimostra quanto l'automazione sia estesa nel Ducato. Questi codici spesso indicano il blocco o il malfunzionamento di uno dei servomotori che regolano i flussi d'aria. La diagnosi precisa del servomotore guasto permette di intervenire solo sul pezzo interessato, evitando lo smontaggio inutile dell'intera plancia, operazione che risulterebbe estremamente onerosa in termini di manodopera.
