La creazione di una base robusta e funzionale per un'antenna veicolare è un passaggio cruciale per garantire prestazioni ottimali e durata nel tempo. Sebbene esistano numerose soluzioni commerciali, l'autocostruzione offre la soddisfazione di un progetto personalizzato e la possibilità di adattare la base alle proprie esigenze specifiche. Questo articolo esplorerà le diverse sfaccettature della costruzione di una base per antenna veicolare, partendo da soluzioni semplici e arrivando a considerazioni più tecniche, con un focus sull'utilizzo di materiali di recupero e sull'importanza di una corretta progettazione.
Dall'Idea alla Realizzazione: Sfruttare i Materiali di Recupero
L'approccio "fai da te" alla costruzione di una base per antenna veicolare può iniziare con un'attenta valutazione dei materiali a disposizione. Come dimostra l'esperienza di chi ha scelto "i resti di un vecchissimo hard disk già cannibalizzato", anche oggetti apparentemente inutilizzabili possono trasformarsi in componenti preziosi. Una "pesante struttura di metallo e di generose dimensioni" proveniente da un hard disk, ad esempio, può fornire una base solida e stabile, soprattutto se dotata di magneti potenti. L'efficacia di tali magneti, descritta come "sembrano incollarsi come fossero provvisti di bulloni alle superfici di ferro", è fondamentale per garantire che l'antenna rimanga saldamente in posizione anche durante la marcia.
Per proteggere la superficie del veicolo dai graffi causati dai magneti, è consigliabile rivestire la parte inferiore con "gomma morbida". La scelta di questo materiale è importante: "la gomma, a causa della temperatura che può raggiungere il tettuccio, doveva essere morbida e resistente al calore". Questa attenzione ai dettagli garantisce sia la protezione della vernice sia la durabilità della base in diverse condizioni ambientali. Inoltre, per prevenire l'ingresso di acqua e agenti atmosferici nelle aperture della base, l'utilizzo di "tappi di gomma per chiudere le aperture" è una soluzione semplice ma efficace, specialmente per chi prevede di operare "sotto la pioggia".
Comprendere i Principi Fondamentali delle Antenne
Prima di addentrarsi nella costruzione, è utile avere una comprensione basilare del funzionamento delle antenne e delle sfide associate alla loro progettazione. Le "antenne direzionali con elementi multipli e radiatori verticali, eventualmente con trappole sintonizzate, le antenne magnetiche e simili richiedono conoscenze avanzate ed esperienza nella lavorazione dei metalli, oltre a una vasta gamma di strumenti e attrezzature". Questo sottolinea come la costruzione di antenne complesse non sia un'impresa da poco.
Tuttavia, per applicazioni più semplici come "una classica piastra di massa, un semplice radiatore verticale o un HB9CV per le VHF", con una "cassetta degli attrezzi abbastanza ben fornita non si può fare molto". Questo indica che anche con strumenti limitati, è possibile realizzare antenne funzionali.
La domanda fondamentale che ogni autocostruttore dovrebbe porsi è: "cosa si vuole ottenere?". Spesso, "il motivo principale dell'autocostruzione è spesso la costruzione di tipi d'antenna non disponibili in commercio". Sebbene "un'antenna filare equivalente autocostruita è certamente fattibile, ma difficilmente sarà significativamente più economica di un prodotto commerciale se si richiedono elevati requisiti di qualità", la possibilità di ottenere una "soluzione personalizzata" può giustificare un costo leggermente superiore, specialmente in situazioni dove "lo spazio limitato disponibile su un piccolo appezzamento di terreno è una motivazione per costruire da soli un'antenna filare personalizzata".
Materiali e Tecniche per i Fili d'Antenna
La scelta del materiale per il filo d'antenna è un altro aspetto importante. I "trefoli per antenne per radioamatori disponibili in commercio sono realizzati in filo di rame e bronzo o acciaio/acciaio inossidabile con isolamento in PVC trasparente". Il "trefolo di rame e bronzo ha una resistenza alla trazione inferiore a quella del trefolo d'acciaio, ma è molto più flessibile e può essere facilmente saldato in modo morbido. La sua resistenza alla trazione è più che sufficiente per i nostri scopi". Il "trefolo d'acciaio è stato progettato per il carico di trazione delle antenne filare lungo ed è costituito da un numero inferiore di anime più spesse, il che rende il materiale piuttosto indisciplinato". Esistono anche opzioni di alta qualità come "trefoli per antenne di alta qualità con anima in acciaio e treccia in rame argentato, oltre a un isolamento estremamente resistente alle intemperie e ai raggi UV con proprietà simili al Teflon".
Quando si utilizzano "trefoli isolati", è importante considerare che "le spire di scarico della trazione sugli isolatori centrali e terminali sono incluse nella lunghezza totale dell'antenna". Al contrario, nel caso del "trefolo nudo dell'antenna, forma un cortocircuito in questo punto, per cui solo la singola lunghezza dell'anello di scarico della trazione è inclusa nella lunghezza totale".
Per il fissaggio del trefolo d'antenna, i "morsetti in acciaio inossidabile sono la prima scelta per fissare il trefolo d'antenna alle spire di scarico della trazione e agli isolatori terminali". È fondamentale che "i dadi devono essere sempre serrati prima a mano e poi con una chiave". Per quanto riguarda il taglio dei trefoli, "i trefoli in acciaio devono essere sempre tagliati con le pinze, ma mai con le tronchesi".
La Controversia della Saldatura nei Collegamenti d'Antenna
Un argomento che ha generato dibattito è l'uso della saldatura nei collegamenti d'antenna. Storicamente, "i collegamenti saldati sulle antenne filare erano disapprovati in passato e questa opinione è rimasta a lungo inalterata". La preoccupazione principale era che "il consiglio di non saldare i fili d'antenna a trefoli risale ai tempi delle trasmissioni radiofoniche, quando tutti avevano un'antenna a L in filo di rame rigido appesa sopra la strada o il giardino per la loro radio a onde medie. Un cavo saldato direttamente non durava a lungo e continuava a rompersi nel punto di saldatura a causa del costante movimento dell'antenna".
Tuttavia, con le moderne tecniche e materiali, la saldatura può essere una soluzione valida se eseguita correttamente. "Se il punto di connessione è fissato con uno strain relief, la soluzione elettrica migliore è la saldatura e la successiva sigillatura con vernice zapon o spray plastico. Questo metodo ha dimostrato la sua validità. Le giunzioni saldate trattate in questo modo, dopo diversi anni all'aperto, hanno ancora lo stesso aspetto del primo giorno". È essenziale ricordare che "il giunto saldato non si scalda abbastanza a causa della dissipazione del calore".
Per garantire un collegamento affidabile, "l'estremità del trefolo dell'antenna sul capocorda deve essere sottoposta a trazione e fissata in modo inamovibile". La sigillatura finale con "vernice zapon o spray plastico" protegge dall'umidità. È cruciale "applicare sempre con un pennello o con una maschera il capocorda stesso! Altrimenti la vernice penetrerà tra le superfici di contatto con effetto isolante! Anche il tubo termorestringente è adatto a proteggere il cavo dagli agenti atmosferici".
Il Dipolo Monobanda: Un Classico Affidabile
Il "classico dipolo monobanda è particolarmente popolare" per la sua semplicità costruttiva e le "condizioni elettriche chiare e evidenti". "A seconda dell'altezza e dell'ambiente di installazione, nel punto di alimentazione si crea un'impedenza di circa 50 Ω, il che significa che il funzionamento è possibile già con un cavo coassiale da 50 Ω collegato direttamente".
Tuttavia, poiché "il dipolo è bilanciato nel punto di alimentazione, ma un cavo coassiale è elettricamente sbilanciato, è necessario inserire in questo punto un elemento di bilanciamento, un cosiddetto trasformatore toroidale BALUN". Questo componente "assicura un'alimentazione bilanciata del dipolo e trasmette l'impedenza in un rapporto di 1:1".
È importante notare che "le dimensioni delle lunghezze indicate in letteratura si basano su calcoli o sono i risultati di prove in cui non è possibile riprodurre le influenze ambientali. I valori di lunghezza calcolati in anticipo devono essere considerati come valori guida provvisori". L'obiettivo finale è "ottenere il rapporto minimo di onde stazionarie al centro della banda".
Non ci si può aspettare che "un'antenna a dipolo autocostruita (o anche acquistata) 'risuoni' subito. Nella maggior parte dei casi, non c'è modo di evitare un allineamento preciso". A causa delle "influenze ambientali", si può prevedere "un fattore di accorciamento compreso tra 0,98 e 0,95". L'approccio ideale è "appendere il dipolo inizialmente non accorciato e iniziare a misurare con un dispositivo di misurazione SWV o, ancora meglio e più facilmente, con un analizzatore SWV".
MFJ su dipolo 40-80-160m
Il Dipolo a Scaletta e le Antenne End-Fed
Il "dipolo a scaletta" offre un approccio diverso, dove "questi dipoli possono essere descritti come radiatori non risonanti". Per un funzionamento ottimale, "il dipolo deve essere alimentato tramite una linea bifilare sintonizzata e simmetrica". Il dipolo e la linea bifilare "formano un sistema completo, che viene sintonizzato all'estremità inferiore della linea bifilare da un accoppiatore d'antenna simmetrico per la risonanza e l'adattamento a 50 Ω".
Le dimensioni di un "dipolo filare a scaletta" sono in linea di principio "arbitrarie, purché siano uguali su entrambi i lati". Esistono combinazioni di lunghezza del dipolo e della linea bifilare, come "il G5RV grande e piccolo, lo ZS6BK o il dipolo 2 x 27 m, che sono particolarmente favorevoli in termini di abbinamento". Anche con uno "span di soli 10-15 m, questo è sufficiente per ottenere un'antenna utilizzabile in tutte le bande, da 40 a 10 m".
Per la linea bifilare, "una linea aperta a due fili con spreader è la soluzione migliore in termini di tecnologia RF, ma funziona anche con una linea bifilare Wireman da 450 Ω". Un "vero accoppiatore d'antenna completamente bilanciato è la prima scelta", ma è accettabile anche un "accoppiatore a T convenzionale e sbilanciato, con un BALUN 1:4 sul lato di uscita o un blocco delle correnti di modo comune sul lato di trasmissione". L'installazione della linea bifilare "può risultare a volte un po' difficile".
Le antenne "end-fed" rappresentano un'altra categoria interessante. "Il radiatore a mezz'onda è probabilmente il meno impegnativo da costruire e ci si limita a tagliare i fili dell'antenna a mezz'onda e a installare gli isolanti. Non è necessario tenere conto del fattore di accorciamento". Il cuore di queste antenne è la "1:49-UNUN", che può essere avvolta su un nucleo toroidale. È essenziale che questo componente sia "alloggiato in un involucro protettivo resistente alle intemperie". L'utilizzo di "manuali e kit di costruzione per antenne end-fed" può semplificare notevolmente il processo.
Costruzione di Custodie Protettive per BALUN e UNUN
La realizzazione di custodi protettive per trasformatori BALUN e UNUN richiede attenzione per garantire resistenza agli agenti atmosferici e durabilità. Le sfide includono la necessità di una custodia "leggera, non troppo grande e ingombrante, resistente alla rottura, alle intemperie, agli spruzzi, all'acqua, ai raggi UV".
Una soluzione comune e pratica è il "design a coppa", che è "completamente aperto sul fondo". Questo approccio evita i problemi di condensazione che possono verificarsi in contenitori ermetici. "Montare il trasformatore del nucleo, anche solo il collegamento diretto del cavo coassiale sul fondo del contenitore a forma di tazza". È importante prevedere uno "scarico" della trazione meccanica per il cavo coassiale.
Dopo aver saldato tutte le connessioni, si consiglia di "spruzzare l'interno di questa connessione o del contenitore di protezione BALUN con uno spray plastico". Fondamentalmente, "assicurarsi che il contenitore sia sempre installato con l'apertura rivolta verso il basso, altrimenti si incastra".
Soluzioni Pratiche per Antenne Veicolari
Tornando specificamente alle antenne veicolari, un approccio pragmatico è quello di cercare "un progetto per costruire un'antenna CB veicolare e basarti su quello". Questo perché "non esiste una regola unica poiché tutto varia in base a come la si costruisce e alle sue caratteristiche". Seguire "un progetto passo passo risulta la cosa migliore", specialmente se si è alle prime armi.

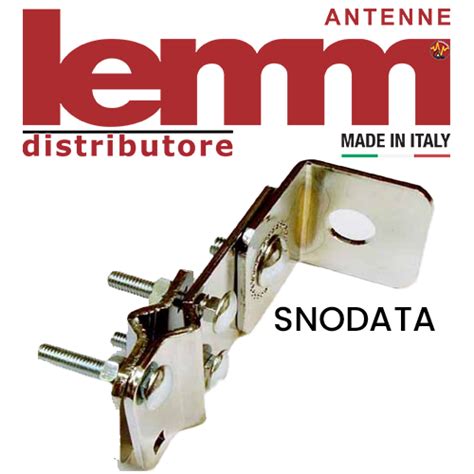

Per chi desidera una soluzione più orientata al "fai da te", la costruzione di una base per antenna veicolare può partire da una "staffa ad L", reperibile in ferramenta. Su uno dei lati della staffa, è necessario creare un foro per fissare un "connettore SO-239 doppio". Questo connettore, tipicamente utilizzato per collegamenti passanti stagni su imbarcazioni, permette di collegare l'antenna nella parte superiore e il cavo di collegamento nella parte inferiore, entrambi dotati di connettore PL-259.
Sull'altra faccia della staffa, si possono predisporre "fissaggi realizzabili su misura con barra filettata o utilizzando degli U-bolt". Questi fissaggi consentono di montare la base su "tubi orizzontali, come il portapacchi dell’auto o la ringhiera di un balcone". Per il fissaggio su tubi verticali, è possibile utilizzare una "staffa per pali TV".
Per l'utilizzo su balcone o palo, è fondamentale realizzare "tre o quattro radiali" per creare un piano di massa. Questi radiali, solitamente disposti orizzontalmente, sono progettati per funzionare come se l'antenna fosse sul tetto del veicolo. La loro lunghezza è tipicamente di "1/4 d’onda per la frequenza più bassa che s’intende usare". Ad esempio, per antenne bibanda V/UHF, i radiali saranno lunghi "50 cm", mentre per includere i 50MHz, dovranno essere di "1.5 m". I radiali possono essere realizzati con "tondino di acciaio" o "filo di rame rigido", fissati alla piastra tramite capicorda.
Considerazioni sulle Antenne 5/8 d'Onda e 1/4 d'Onda
Le antenne veicolari, in particolare quelle per la banda CB (27 MHz), presentano caratteristiche specifiche. L'"antenna a 5/8 onde è un'antenna a 3/4 onde con uno sfasamento nascosto in una bobina nella parte inferiore". Questa bobina "sposta la fase del segnale di 45 gradi, quindi in media".
Nelle antenne CB, "la bobina sposta la fase di 90 gradi, c'è un'alta impedenza all'uscita di tale bobina, quindi il radiatore con una lunghezza fisica di mezza onda è alimentato in modo efficiente". Le "imperfezioni di adattamento dell'impedenza vengono corrette da una reattanza induttiva aggiuntiva tra il filo del segnale e la massa".
L'"antenna a 5/8 onde nel punto di alimentazione del radiatore ha un'impedenza di diverse centinaia di ohm, quindi sono sufficienti contrappesi relativamente corti per generare l'impedenza appropriata per la bilancia". Tuttavia, se l'antenna è più lunga di 5/8 d'onda, "la sua impedenza del radiatore diminuirà, l'angolo di sfasamento della bobina sarà inferiore, il radiatore dovrà essere alimentato con una corrente maggiore a una tensione inferiore".
Le antenne "corte a 1/4 d'onda con una lunghezza di 140-160 cm hanno uno sfasamento simile nella bobina dell'antenna a 5/8 onde, cioè 40-50 gradi. Tuttavia, l'impedenza di ingresso è bassa ed è compensata da una reattanza induttiva aggiunta molto inferiore tra il segnale e la massa".
L'impedenza di un'"antenna per auto è molto inferiore a quella di un'antenna a 5/8 onde perché il radiatore è più lungo e la potenza del trasmettitore è distribuita su una lunghezza considerevole che si traduce in una tensione inferiore, la risonanza dell'antenna lunga è più debole, l'antenna lunga ha una risonanza Q inferiore". Al contrario, "l'antenna corta a 1/4 d'onda ha un fattore Q di risonanza molto alto, la tensione sul radiatore è molto alta e la corrente alla base dell'antenna è molto alta".
Un aspetto cruciale è la relazione tra la bobina e l'area di contatto con lo spazio. "La cosa importante: una bobina d'antenna gioca un ruolo nel sistema tanto quanto elemento radiante quanto la sua area di contatto con lo spazio in relazione all'area di contatto del radiatore con lo spazio".
Infine, è importante notare che "antenne di base economiche con un canale C, queste onde 5/8 e 1/2, purtroppo, hanno un notevole indebolimento a causa della forte attenuazione della capacità del radiatore. La sezione del canale ha una capacità relativamente alta al radiatore, che crea un filtro passa-banda, ma abbassa anche la tensione, lacerando leggermente la larghezza di banda. Pertanto, le antenne senza canale C sono più efficienti, anche più corte". La qualità del controbilanciamento è altrettanto importante.
