Dimensionamento del Sistema Ibrido Guida: Ottimizzare Efficienza e Comfort

Nell'era moderna, l'efficienza energetica e la sostenibilità sono diventate fondamentali nella progettazione dei sistemi di riscaldamento domestico. Un buon sistema ibrido (SI) di riscaldamento combina diverse tecnologie, come caldaie, pompe di calore (PDC), solare termico e fotovoltaico, offrendo una soluzione innovativa ed efficiente per garantire comfort abitativo e risparmio energetico. Questa guida pratica ti aiuterà a comprendere meglio i sistemi ibridi, valutare le tue esigenze e scegliere la soluzione più adatta per il riscaldamento della tua casa, affrontando le sfide del dimensionamento per ottenere la massima resa.

Comprendere le Tue Esigenze: Valutare il Fabbisogno Energetico della Tua Casa

Prima di scegliere un sistema, è essenziale valutare il fabbisogno energetico della tua casa. Questo dipende da vari fattori, tra cui la dimensione dell’abitazione, l’isolamento termico, il numero di abitanti e il clima della zona in cui vivi. Calcolare il fabbisogno energetico ti aiuterà a dimensionare correttamente il sistema e a scegliere i componenti più adatti, anche in presenza di due generatori di calore.

Dimensione dell’Abitazione

La superficie da riscaldare è un fattore chiave. Case più grandi richiedono sistemi più potenti. La superficie in metri quadrati, il numero di stanze e il volume complessivo degli ambienti da riscaldare sono parametri essenziali per determinare la capacità del sistema. Ad esempio, case molto grandi e non coibentate, con un notevole fabbisogno termico, richiedono una particolare attenzione al dimensionamento per garantire che la sola pompa di calore non sia insufficiente.

Isolamento Termico

Un buon isolamento riduce la dispersione di calore e aumenta l’efficienza del sistema di riscaldamento. Considera la qualità delle finestre, l’isolamento delle pareti e del tetto, e l’eventuale presenza di ponti termici. Interventi migliorativi sull’isolamento possono ridurre significativamente i fabbisogni energetici, permettendo un dimensionamento più contenuto dei generatori di calore.

Numero di Abitanti

Più persone significano maggiore produzione di calore interno, che può influenzare il fabbisogno energetico. La presenza di elettrodomestici e l’uso quotidiano degli spazi influenzano la quantità di energia necessaria. Un elevato fabbisogno di acqua calda sanitaria, ad esempio in un condominio, è una considerazione cruciale che la sola pompa di calore potrebbe non soddisfare adeguatamente.

Clima Locale

Le esigenze di riscaldamento variano in base alla zona geografica e alle temperature esterne. Le regioni con inverni rigidi richiedono sistemi più potenti, mentre nelle zone miti si può optare per soluzioni meno energivore. La temperatura esterna è un dato fondamentale, ma il metodo che tiene conto anche della temperatura di mandata climatica si rivela più efficiente per i sistemi ibridi.

Analisi delle Fonti Energetiche Disponibili e del Generatore di Calore

La disponibilità e il costo delle risorse energetiche locali giocano un ruolo cruciale nella scelta del sistema più adatto. Ad esempio, se nella tua zona il gas naturale è economico e facilmente disponibile, una caldaia a condensazione potrebbe essere una scelta ottimale. Allo stesso modo, se la tua casa riceve molta luce solare, l’integrazione di pannelli solari con una pompa di calore potrebbe essere vantaggiosa.

Gas Naturale

Verifica la disponibilità di gas naturale nella tua zona e confronta i costi con altre fonti energetiche. Il gas naturale è una fonte di energia ampiamente disponibile e relativamente economica, ma le sue emissioni di CO2 devono essere considerate nel contesto della sostenibilità ambientale. La caldaia a condensazione, alimentata da gas metano o GPL, recupera il calore dai fumi di combustione, rendendola più efficiente rispetto alle caldaie tradizionali. Tuttavia, i consumi con una caldaia a condensazione sono comunque più alti rispetto a quelli di una pompa di calore.

Potenziale Solare

Valuta l’irraggiamento solare nella tua area. L’installazione di pannelli solari termici o fotovoltaici può essere particolarmente efficiente nelle regioni con molte ore di sole annuali. Strumenti online e app specifiche possono aiutarti a calcolare il potenziale solare del tuo tetto. Il solare termico sfrutta l’energia solare per produrre acqua calda sanitaria (ACS) e, in alcuni casi, per supportare il sistema di riscaldamento.

Energia Elettrica

Considera i costi dell’energia elettrica e le tariffe orarie. L’uso di PDC elettriche può essere conveniente se combinato con tariffe energetiche vantaggiose e, soprattutto, se supportato da impianti fotovoltaici. La pompa di calore utilizza energia elettrica per trasferire calore da una fonte esterna (aria, acqua o suolo) all'ambiente da riscaldare.

Componenti di un Sistema Ibrido per un Impianto di Riscaldamento

Un sistema ibrido è un dispositivo o un impianto nel quale sono presenti più generatori di calore alimentati da differenti fonti di energia. L'integrazione di diverse tecnologie in un unico sistema di riscaldamento ibrido richiede una pianificazione accurata per massimizzare l’efficienza e il comfort abitativo.

Pompa di Calore (PDC)

Si tratta di dispositivi altamente efficienti che utilizzano l’energia rinnovabile dell’aria, dell’acqua o del suolo per riscaldare la casa. Sono particolarmente apprezzate per la loro sostenibilità e il basso consumo energetico. Anche per l’ingombro limitato nel caso della pompa di calore monoblocco.

• PDC Aria-Aria: Trasferisce il calore dall’aria esterna all’interno della casa. È facile da installare e adatta a climi moderati.
• PDC Aria-Acqua: Utilizza l’aria esterna per riscaldare l’acqua destinata al sistema di riscaldamento. È versatile e può essere utilizzata sia per riscaldare sia per la produzione di acqua calda sanitaria. Questo rende la pompa di calore perfetta per quegli impianti nei quali le temperature di mandata restano basse (come negli impianti a pavimento), ma assolutamente antieconomica per un impianto di riscaldamento a radiatori.
• PDC Geotermica: Sfrutta il calore del terreno, ma richiede un’installazione più complessa, ma offre un’efficienza molto alta, particolarmente adatta per climi freddi. Le sonde geotermiche, dell’ordine di decine di migliaia di euro, sono giustificate solo se non vi sono altre possibilità, come in un centro storico o in un edificio dove non sia possibile installare caldaie tradizionali o pompe di calore ad aria.

Le pompe di calore funzionano meglio in ambienti ben isolati e possono essere utilizzate sia per il riscaldamento che per il raffrescamento, offrendo un comfort abitativo ottimale durante tutto l’anno. La potenza della pompa di calore deve essere valutata attentamente. Pompe di calore di dimensioni maggiori possono soffrire di una maggiore perdita per fattore di carico.

Caldaia Ibrida a Condensazione

Le caldaie a condensazione rappresentano una tecnologia avanzata che utilizza il gas naturale o altri combustibili per riscaldare l’acqua, recuperando il calore dai fumi di combustione. Questo le rende più efficienti rispetto alla vecchia caldaia tradizionale. Esse condensano il vapore acqueo contenuto nei fumi di combustione, recuperando così il calore latente e aumentando l’efficienza del sistema. Offrono un’elevata efficienza energetica, riducendo il consumo di combustibile e le emissioni di CO2. Sono ideali per integrare sistemi ibridi, fornendo un supporto affidabile nei periodi di alta domanda di calore.

Solare Termico

Il solare termico è una tecnologia che sfrutta l’energia solare per produrre acqua calda sanitaria (ACS) e, in alcuni casi, per supportare il sistema di riscaldamento. I pannelli solari termici catturano l’energia solare e la utilizzano per riscaldare l’acqua. Questo sistema può coprire una parte significativa del fabbisogno di ACS, riducendo il consumo di gas o elettricità. L’integrazione con un serbatoio di accumulo consente di immagazzinare l’acqua calda prodotta durante le ore di sole per l’uso successivo. Nei SI di riscaldamento, il solare termico può supportare il riscaldamento dell’acqua per i radiatori o i sistemi a pavimento, riducendo ulteriormente la dipendenza da altre fonti energetiche. L’uso combinato di solare termico e delle PDC può massimizzare l’efficienza energetica e ridurre i costi operativi. Il sistema SOLARdens si basa su un generatore a condensazione e un generatore alimentato dall’energia del sole anziché dall’elettricità.

Fotovoltaico

I pannelli fotovoltaici convertono la luce solare in energia elettrica, che può essere utilizzata per alimentare le varie componenti e gli elettrodomestici domestici. I pannelli fotovoltaici generano elettricità in modo sostenibile e possono contribuire significativamente alla riduzione dei costi energetici. L’energia prodotta può essere utilizzata direttamente, immagazzinata in batterie per l’uso notturno o venduta alla rete elettrica locale. L’integrazione di sistemi di accumulo (batterie) consente di immagazzinare l’energia prodotta durante il giorno per utilizzarla nelle ore serali o nei periodi di bassa produzione solare. L’uso combinato di fotovoltaico e PDC può ridurre significativamente la dipendenza da fonti energetiche esterne.

Sistemi Ibridi di Riscaldamento: L’Importanza della Progettazione

Integrare diverse tecnologie in un unico sistema di riscaldamento ibrido richiede una pianificazione accurata per massimizzare l’efficienza e il comfort abitativo.

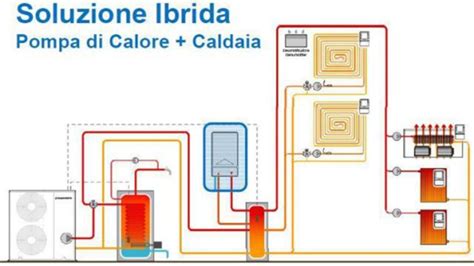

Schema di Funzionamento Combinato

• Normale Operatività: Durante la maggior parte dell’anno, la PDC può fornire il riscaldamento principale, supportata dai pannelli solari termici per la produzione di acqua calda.
• Picchi di Domanda: Durante i periodi di alta richiesta energetica, la caldaia a condensazione può entrare in funzione per garantire che la temperatura interna rimanga confortevole. Il sistema ibrido cerca, quando possibile, di impiegare la pompa di calore, utilizzando la caldaia a condensazione solo a supporto. L’avvicendamento avviene senza intervento dell’utente, poiché il sistema riconosce autonomamente il generatore più conveniente da usare in base alle condizioni climatiche esterne e interne.
• Utilizzo del Fotovoltaico: L’energia elettrica prodotta dai pannelli fotovoltaici può alimentare sia la PDC sia gli altri elettrodomestici, riducendo i costi energetici e migliorando la sostenibilità.

Sinergie tra Caldaia, Pompa di Calore, Solare Termico e Fotovoltaico

L’integrazione di queste tecnologie consente di sfruttare al meglio le risorse disponibili, ottimizzando l’uso dell’energia solare e riducendo la dipendenza da combustibili fossili. Un sistema di controllo intelligente può gestire in modo efficiente il funzionamento dei diversi componenti, massimizzando l’efficienza e minimizzando i costi operativi.

Dimensionamento del Sistema: Calcolo della Potenza Necessaria

Un corretto dimensionamento è essenziale per garantire che siano pienamente soddisfatte le esigenze energetiche della tua casa, senza sprechi.

Dimensionamento della Pompa di Calore

La sua potenza deve essere sufficiente per coprire il fabbisogno di riscaldamento durante la maggior parte dell’anno. Si costruisce, punto per punto, la curva di rendimento della pompa di calore, tenendo conto delle variazioni della temperatura esterna e della temperatura di mandata identificata. Questa operazione deve essere eseguita utilizzando le curve fornite dal produttore, con una stima iniziale della potenza della pompa di calore pari all’80 % della potenza di picco richiesta dall’edificio. Il metodo di dimensionamento che tiene conto della temperatura di mandata climatica o scorrevole di solito porta a una temperatura di equivalenza inferiore, rispetto a un dimensionamento basato su una regolazione a punto fisso, espandendo l’intervallo di utilizzo della pompa di calore.

Dimensionamento della Caldaia a Condensazione

La caldaia deve essere dimensionata per coprire i picchi di domanda e le giornate più fredde. Il rapporto tra la potenza termica utile nominale della pompa di calore e la potenza termica utile nominale della caldaia dovrebbe essere ≤ 0,5.

Dimensionamento dei Pannelli Solari Termici

Il numero e la dimensione dei pannelli solari devono essere sufficienti per coprire una parte significativa del fabbisogno di ACS. Valuta il potenziale solare del tuo tetto e la capacità del serbatoio di accumulo. I pannelli solari possono produrre a basso costo acqua ad alta temperatura che accumulata può rimanere utile per parecchie ore.

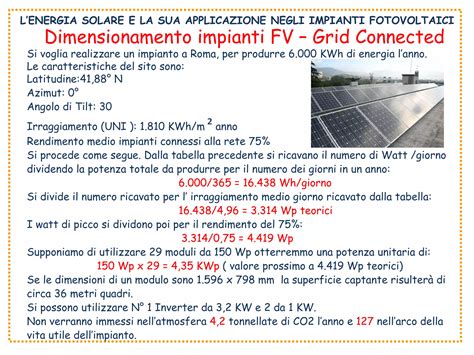

Dimensionamento dei Pannelli Fotovoltaici

Il dimensionamento del sistema fotovoltaico dipende dal consumo energetico della tua casa e dalla disponibilità di spazio sul tetto. Considera l’installazione di batterie per l’accumulo dell’energia prodotta.

Considerazioni sull’Installazione

Verifica la disponibilità di spazio per l’installazione dei pannelli solari, delle unità esterne della pompa di calore e della caldaia. L’orientamento e l’inclinazione dei pannelli solari influenzano la loro efficienza. L’orientamento ideale è verso sud, con un’inclinazione che varia in base alla latitudine. Assicurati che l’installazione dei vari componenti non comprometta l’estetica della tua casa e rispetti le normative edilizie locali.

Modelli e Composizioni delle Caldaie Ibride

Esistono numerose tipologie di caldaie ibride. Nel caso di ECOhybrid, i due generatori (pompa di calore e caldaia a condensazione) si presentano come prodotti distinti, con tre unità: caldaia a condensazione, pompa di calore e injection box.

• Caldaia Monoblocco: Questa soluzione è ottima quando vi sono dei vincoli architettonici, per esempio legati agli interventi sulla facciata o l’impossibilità di installare pannelli solari termici.
• Generatori Distinti (es. ECOhybrid): Caratterizzati da una soluzione compatta, pratica e piccola, si adattano bene a tante situazioni di installazione, ideali nelle ristrutturazioni o per la sostituzione di caldaie obsolete in impianti a radiatori.

Il sistema SOLARfryo è una caldaia ibrida rinnovabile che combina pompa di calore, caldaia a condensazione e (su richiesta) energia termica del sole.

Potenza della Caldaia Ibrida

Le differenze di potenza sono significative: una caldaia ibrida 24 kW, una 32 kW e una 100 kW indicano la quantità di calore che il sistema è in grado di produrre.

Impianti ad Alta Temperatura

Si tratta del classico impianto a termosifoni, che si attiva con acqua tecnica ad alta temperatura (70°C). Per questi impianti, la caldaia ibrida ad alta temperatura rappresenta l’unica scelta per sostituire la vecchia caldaia con un nuovo sistema più conveniente e green. Chiaramente, i costi di una caldaia ibrida ad alta temperatura sono più elevati rispetto a un modello “tradizionale”.

L'Importanza di una Corretta Installazione e Manutenzione

Affidarsi a un installatore qualificato è fondamentale per garantire l’efficienza e la sicurezza del sistema ibrido.

Scelta del Professionista

Verifica le certificazioni professionali e l’esperienza specifica nell’installazione di sistemi ibridi. Un installatore esperto sarà in grado di progettare e implementare il sistema più adatto alle tue esigenze. Consultare le recensioni online e chiedere referenze di lavori precedenti può fornire indicazioni preziose sulla qualità del lavoro e sull’affidabilità del professionista. Richiedere più preventivi e scegliere chi offre una consulenza completa e personalizzata è essenziale.

Processo di Installazione

L’installazione di un sistema ibrido richiede una pianificazione accurata e può essere suddivisa in diverse fasi:

1. Valutazione Iniziale: Analisi dell’abitazione e delle esigenze energetiche.
2. Progettazione del Sistema: Sviluppo di un progetto dettagliato che include il dimensionamento e l’integrazione dei componenti.
3. Installazione dei Componenti: Montaggio della pompa di calore, della caldaia e degli eventuali pannelli solari.
4. Configurazione e Collaudo: Configurazione del sistema di controllo e collaudo per verificare il corretto funzionamento.

Manutenzione del Sistema

Una manutenzione regolare è essenziale per mantenere l’efficienza e prolungare la vita del sistema ibrido.

• Manutenzione Ordinaria: Include il controllo e la pulizia dei filtri, la verifica dei livelli e della pressione dell’acqua per la PDC; la verifica del funzionamento e la pulizia dei bruciatori per la caldaia a condensazione; il controllo del circuito idraulico e la pulizia dei pannelli per il solare termico; la pulizia dei pannelli e la verifica del sistema di accumulo per il fotovoltaico. Un controllo annuale è consigliato per la maggior parte dei componenti.
• Manutenzione Straordinaria: Interventi su eventuali guasti o malfunzionamenti. È importante avere un contratto di manutenzione con un professionista qualificato per affrontare rapidamente eventuali problemi. Aggiornamenti del software di controllo possono essere necessari.

Analisi dei Costi Iniziali e di Gestione

I costi iniziali di un sistema ibrido possono variare in base alla dimensione dell’impianto e alla complessità dell’installazione. È importante considerare non solo il prezzo dei singoli componenti, ma anche i costi di installazione e di eventuali opere edili necessarie.

Componenti Principali

• PDC: Il costo varia in base alla tipologia (aria-aria, aria-acqua, geotermica) e alla potenza.
• Caldaia a Condensazione: Il prezzo dipende dalla potenza e dalle caratteristiche tecniche.
• Pannelli Solari Termici: Il costo dipende dal numero di pannelli e dalla capacità del serbatoio di accumulo.
• Pannelli Fotovoltaici: Il costo varia in base alla capacità e alla tecnologia utilizzata.

Installazione e Incentivi

Manodopera e eventuali opere edili rappresentano una parte significativa dei costi. Tuttavia, l’installazione di una caldaia ibrida rientra tra gli incentivi fiscali di Ecobonus e Bonus Casa. È considerato un intervento trainante con potenziale doppio salto energetico, utile per accedere al Superbonus con aliquota determinata dalla normativa vigente. Esiste anche il Conto Energia Termico, che offre contributi a fondo perduto fino al 65% della spesa per interventi di efficientamento energetico.

Vantaggi e Svantaggi della Caldaia Ibrida

La caldaia ibrida è una soluzione smart e innovativa per un buon comfort abitativo e al contempo controllare i consumi.

Vantaggi

• Risparmio e Riduzione dei Consumi: La caldaia ibrida interpreta le informazioni dell’ambiente esterno e interno alla casa e individua il generatore più conveniente da usare tra gas o elettricità (o entrambi). Questo tende ad espandere l’intervallo di utilizzo della pompa di calore, riducendo il costo complessivo di funzionamento.
• Flessibilità dell’Impianto: Le diverse tipologie di impianti ibridi permettono di rispondere alle specifiche esigenze di numerosi ambienti.
• Sostenibilità Ambientale: L’integrazione di fonti rinnovabili riduce l’impatto ambientale rispetto ai sistemi tradizionali.
• Accesso a Incentivi Fiscali: L’installazione beneficia di detrazioni fiscali significative.

Svantaggi

• Investimento Iniziale: I costi di sostituzione di una caldaia con una nuova caldaia ibrida sono più alti rispetto a una normale caldaia a condensazione, ma questi vengono ampiamente ripagati nel tempo dal risparmio in bolletta.
• Non Elimina del Tutto il Gas: La caldaia ibrida sfrutta la pompa di calore elettrica e la caldaia a condensazione a gas, quindi avrà sempre una doppia bolletta.
• Complessità di Dimensionamento: Il corretto dimensionamento richiede una valutazione attenta delle esigenze specifiche e delle caratteristiche dell’immobile.

Considerazioni Specifiche e Soluzioni Innovative

La scelta di un sistema ibrido dipende da molteplici fattori, e non esiste una risposta univoca per tutte le casistiche.

Quando la Caldaia Ibrida è la Soluzione Ideale

• Abitazioni sprovviste di spazio a sufficienza per inserire una pompa di calore e il relativo serbatoio per la produzione di acqua calda sanitaria.
• Case molto grandi e non coibentate, quindi con un fabbisogno termico notevole, dove la pompa di calore da sola non sarebbe sufficiente.
• Quando si ha bisogno di molta acqua calda, dove la pompa di calore da sola non riuscirebbe a garantire un elevato apporto (come ad esempio in un condominio con riscaldamento centralizzato).
• Quando non si può sostituire l’impianto a termosifoni preesistente, poiché in passato le pompe di calore non permettevano di raggiungere le temperature richieste da un sistema di riscaldamento come quello a caloriferi.
• La soluzione migliore per ottimizzare i consumi, con efficienze e risparmi, rimane proprio una caldaia ibrida.

Tecniche per Ottimizzare il Lavoro del Sistema Ibrido

Esistono tecniche che permettono di far lavorare meglio il sistema ibrido:

• Impostare una soglia di temperatura esterna più bassa per l’avvio della caldaia a condensazione.
• Impostare temperature simili di pompa di calore e caldaia a condensazione.
• Aumentare il tempo di accensione della caldaia.
• Lavare l’impianto per evitare la formazione di alghe e sporco nei radiatori.

Caldaie Ibride a Gasolio

Una caldaia ibrida a gasolio non offre le stesse possibilità di risparmio in bolletta di una caldaia ibrida alimentata a gas metano o GPL, poiché il gasolio ha un prezzo simile al GPL ma una resa minore.

Caldaie Ibride a Pellet

Le caldaie ibride a pellet che combinano biomassa con pompa di calore esistono, sebbene siano soluzioni poco comuni.

Impianti a Bassa Temperatura e Limitazione delle Dispersioni

Per grandi potenzialità, è possibile affidarsi a questi impianti puntando molto sulla dimensione dei boiler di accumulo, sulla tipologia di impianti a bassa temperatura e sulla limitazione delle dispersioni nei circuiti.

Conclusione Tecnica sul Dimensionamento

Contrariamente all’approccio di dimensionamento che si basa esclusivamente sulla temperatura esterna, il metodo che tiene conto anche della temperatura di mandata climatica si rivela più efficiente per i sistemi ibridi, anche se richiede calcoli leggermente più complessi. Questo permette di costruire la curva di rendimento della pompa di calore, tenendo conto delle variazioni della temperatura esterna e della temperatura di mandata identificata. L'obiettivo è espandere l'intervallo di utilizzo della pompa di calore, riducendo il costo complessivo di funzionamento.

La complessità dei sistemi ibridi rende prezioso il consiglio di un tecnico qualificato per identificare la soluzione più adatta alle specifiche esigenze di ogni abitazione.
