Il corpo farfallato è un componente essenziale nei motori a combustione interna, in particolare quelli a benzina, svolgendo un ruolo cruciale nella regolazione del flusso d'aria che entra nella camera di combustione. La sua corretta funzionalità è direttamente legata alle prestazioni complessive del motore, all'efficienza del carburante e alla stabilità del minimo. Comprendere cos'è, come funziona e come mantenerlo in buono stato è fondamentale per ogni automobilista.
Funzione e Posizionamento del Corpo Farfallato
Il corpo farfallato si trova posizionato strategicamente tra il filtro dell'aria e il collettore di aspirazione del motore. La sua funzione primaria è quella di controllare la quantità di aria che entra nel motore. Questo controllo avviene attraverso una valvola a farfalla, un disco mobile all'interno di un condotto, che si apre e si chiude in risposta all'input del conducente tramite il pedale dell'acceleratore.
In un motore a benzina, più la valvola a farfalla si apre, maggiore è la quantità di aria che viene aspirata nei cilindri. Questa aria, miscelata con il carburante, determina la potenza erogata dal motore. Pertanto, un corpo farfallato pulito e ben funzionante è indispensabile per garantire una corretta carburazione e, di conseguenza, un funzionamento ottimale del motore.
Nei motori diesel, il corpo farfallato assume una funzione leggermente diversa ma altrettanto importante. Il suo compito principale in questi motori è quello di "ammortizzare" lo spegnimento del motore, evitando le vibrazioni tipiche dei motori a combustione spontanea. Per fare ciò, la farfalla si chiude nel momento in cui si spegne il quadro, impedendo all'aria di continuare ad entrare nei cilindri e garantendo uno spegnimento più morbido e controllato. Inoltre, in alcuni casi, la farfalla può avere compiti parzializzatori a bassi regimi per ottimizzare la risposta del motore.
Come Individuare il Corpo Farfallato
Per chi desidera familiarizzare con questo componente, il primo passo è individuare il filtro dell'aria. Seguendo la tubazione che collega il filtro all'ingresso del motore, si incontrerà il sensore massa aria. Poco più avanti, sulla stessa tubazione, si trova il corpo farfallato. In alcuni veicoli, l'accesso potrebbe richiedere la rimozione di una parte della tubazione di aspirazione, fissata con fascette o viti.
Meccanismi di Azionamento: Meccanico vs. Elettronico
Il controllo della valvola a farfalla può avvenire secondo due modalità principali: meccanica ed elettronica.
Comando Meccanico
Nei sistemi a comando meccanico, la valvola a farfalla è collegata direttamente al pedale dell'acceleratore tramite un cavo. Quando il conducente preme il pedale, il cavo tira la farfalla, facendola ruotare e aumentare il flusso d'aria. Questo sistema offre una risposta diretta e immediata, ma può essere meno preciso nel gestire le condizioni di funzionamento del motore, specialmente al regime minimo. Per garantire un afflusso d'aria minimo anche in condizioni particolari, alcuni corpi farfallati meccanici sono dotati di un secondo condotto che bypassa la valvola principale. Questo condotto, spesso regolato da un "motorino del minimo" elettrico, permette una gestione più fine del regime di minimo in base a fattori come la temperatura del liquido di raffreddamento e l'attivazione di accessori come l'aria condizionata.
Comando Elettronico (Drive-by-Wire)
Nei veicoli più moderni, il comando è prevalentemente elettronico, noto anche come "Drive-by-Wire". In questo sistema, non esiste un collegamento meccanico diretto tra il pedale dell'acceleratore e la valvola a farfalla. Il pedale dell'acceleratore è dotato di un sensore che invia un segnale elettronico alla centralina del motore. La centralina, elaborando questo segnale insieme ad altri dati provenienti da vari sensori (come il sensore massa aria, il sensore di posizione dell'albero motore, ecc.), comanda un attuatore elettrico che regola l'apertura della valvola a farfalla. Questo sistema consente una gestione molto più precisa e flessibile del flusso d'aria, permettendo alla centralina di ottimizzare le prestazioni, i consumi e le emissioni in ogni condizione di guida. Inoltre, il sistema elettronico può implementare funzioni come il controllo della trazione e della stabilità.
Manutenzione e Pulizia: Prevenire i Problemi
Col tempo, i vapori d'olio reimmessi nel circuito di aspirazione per essere bruciati producono depositi di morchia all'interno del corpo farfallato. Questi accumuli possono modificare le dimensioni del condotto e ostacolare il corretto movimento della farfalla, compromettendo il flusso d'aria.
Sintomi di un Corpo Farfallato Sporco o Difettoso
I sintomi di un corpo farfallato sporco o malfunzionante possono manifestarsi in vari modi:
- Regime minimo instabile: La farfalla che non si muove correttamente può causare un numero di giri del motore altalenante o irregolare.
- Perdita di prestazioni: Soprattutto in fase di ripresa, il motore potrebbe risultare meno scattante e reattivo.
- Vibrazioni eccessive: In particolare allo spegnimento del motore, si possono avvertire vibrazioni anomale, soprattutto nei motori diesel.
- Aumento dei consumi: Un'errata carburazione dovuta a un flusso d'aria non ottimale può portare a un aumento dei consumi di carburante.
- Accensione di spie: In casi più gravi, il malfunzionamento può essere segnalato dalla centralina attraverso spie sul cruscotto (come la spia motore o la spia con chiave inglese).
- Difficoltà di avviamento o spegnimento anomalo: Un corpo farfallato che non chiude correttamente può causare problemi in queste fasi.
- Trafilamenti d'aria: Se ci sono perdite d'aria nel sistema, il rapporto aria-benzina può essere alterato, con conseguenze negative sul funzionamento del motore.
Pulizia del Corpo Farfallato
La pulizia del corpo farfallato è un'operazione di manutenzione importante che può essere eseguita in diversi modi.
Pulizia senza Smontaggio
Per accumuli di sporco non eccessivi, è possibile effettuare una pulizia senza smontare completamente il componente.
- Individuazione: Come già menzionato, si individua il corpo farfallato tra il filtro dell'aria e il collettore di aspirazione.
- Accesso: Si rimuove la parte di tubazione o raccordo che incanala l'aria nel corpo farfallato. Questo può richiedere l'uso di un cacciavite (spesso Torx) per svitare viti o l'allentamento di una fascetta.
- Applicazione del detergente: Si utilizza uno spray detergente specifico per corpi farfallati. Questi prodotti sono formulati per sciogliere la morchia accumulata senza danneggiare i componenti elettronici o le guarnizioni.
- Metodo 1: Spruzzare il prodotto sulle pareti interne del corpo farfallato e lasciarlo agire per circa 10 minuti per sciogliere i depositi. Successivamente, si può avviare l'auto e, mantenendo il minimo, spruzzare nuovamente il prodotto sulle aree con residui.
- Metodo 2 (richiede assistenza): Portare la vettura alla temperatura di esercizio. Mantenere i giri motore sui 2000-2500 rpm (richiede l'aiuto di una seconda persona per accelerare) e spruzzare il prodotto a intervalli regolari sulle parti interessate.
Attenzione: È fondamentale fare attenzione a non far entrare il detergente nelle parti elettroniche del corpo farfallato, poiché potrebbe danneggiare i contatti elettrici.

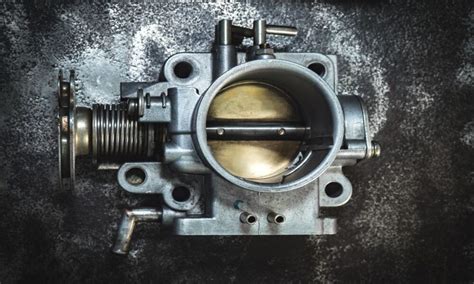

Pulizia con Smontaggio
Se lo sporco è eccessivo (ad esempio, accumuli di diversi anni o uno strato di "due dita di sporco"), la pulizia senza smontaggio potrebbe essere insufficiente. In questi casi, è necessario rimuovere completamente il corpo farfallato.
- Smontaggio: Il corpo farfallato è solitamente fissato con quattro viti. In alcuni casi, potrebbe essere necessario scollegare anche le tubazioni del liquido di raffreddamento. Una volta svitate le viti, il corpo farfallato può essere rimosso dalla sua sede.
- Pulizia manuale: Con il corpo farfallato smontato, si spruzza il detergente sulle aree sporche e si pulisce accuratamente con un panno pulito.
- Movimentazione della farfalla:
- Comando meccanico: È possibile agire manualmente sulla farfalla per inclinarla e pulire anche la superficie interna che normalmente viene coperta quando la valvola è in posizione di riposo.
- Comando elettronico: È importante evitare di forzare eccessivamente la farfalla. Un movimento troppo brusco o eccessivo potrebbe sregolare la sua taratura, causando problemi al regime di minimo in seguito.
Pulitore corpi farfallati
Problemi Specifici e Risoluzioni
Le esperienze degli automobilisti evidenziano come il corpo farfallato possa essere causa di diversi problemi.
Opel Astra e Zafira: Casi Comuni
Diversi proprietari di Opel Astra e Zafira, in particolare con motori diesel come il 1.9 CDTI, hanno riscontrato problemi legati al corpo farfallato. In alcuni casi, la spia con la forma di una macchina e una chiave inglese si è accesa, indicando un malfunzionamento. Questo si è tradotto in una mancata apertura o chiusura corretta della farfalla, con conseguente limitazione dei giri motore e una sensazione di "auto lenta" o "morta".
Un utente ha descritto come, all'accensione del quadro, la farfalla cercasse di muoversi ma l'alberino la riportasse sempre in posizione aperta, ripetendo questo ciclo all'infinito. Allo spegnimento, l'auto vibrava violentemente. La parte elettronica del corpo farfallato era risultata "annegata nell'olio nero come la pece", suggerendo una possibile infiltrazione o un problema di ventilazione interna.
Un altro caso riporta la sostituzione del corpo farfallato su una Opel Astra 1.9 CDTI 150cv, poiché non apriva e chiudeva bene. Altri utenti con lo stesso motore, ma su vetture di marche diverse, hanno riscontrato problematiche simili, suggerendo che il problema possa essere più diffuso.
La Valvola EGR e il Corpo Farfallato: Un Rapporto Complesso
La valvola EGR (Exhaust Gas Recirculation) e il corpo farfallato sono componenti che possono influenzare reciprocamente il funzionamento del motore. Un utente ha segnalato problemi di "spinta" e una risposta altalenante del motore, attribuendo inizialmente la causa a una valvola EGR quasi completamente tappata, che era stata pulita di recente. Tuttavia, l'auto continuava a manifestare lentezza in ripresa.
La diagnosi è ricaduta sul corpo farfallato, che rimaneva sempre aperto, compromettendo la ripresa ai bassi regimi e impedendo l'effetto "soft-off" allo spegnimento. In alcuni forum, si è ipotizzato che problemi alla valvola EGR potessero innescare o peggiorare malfunzionamenti del corpo farfallato, o viceversa. La pulizia della valvola EGR, pur necessaria, non ha risolto il problema di lentezza, confermando l'ipotesi di un difetto al corpo farfallato.
Diesel vs. Benzina: Ruoli e Problematiche
Come accennato, nei motori diesel il corpo farfallato ha una funzione primaria legata allo spegnimento del motore e alla riduzione delle vibrazioni. La chiusura della farfalla al momento dello spegnimento impedisce il continuo afflusso d'aria, facilitando un arresto più dolce. Se la farfalla rimane bloccata in posizione aperta, questo effetto viene meno, e si possono avvertire vibrazioni più intense.
Nei motori a benzina, invece, il controllo dell'aria è più direttamente legato alla potenza erogata. Un corpo farfallato che non si apre correttamente limiterà l'apporto di aria, riducendo la potenza e la reattività del motore.
Olio nel Corpo Farfallato: Da Dove Proviene?
L'accumulo di olio nel corpo farfallato è un problema segnalato da diversi utenti. Questo olio proviene generalmente dal sistema di sfiato dei vapori dell'olio motore (PCV - Positive Crankcase Ventilation). Questi vapori, contenenti anche particelle oleose, vengono reimmessi nel condotto di aspirazione per essere bruciati. Nel tempo, questi oli e residui si depositano sulle pareti del corpo farfallato e sulla farfalla stessa, formando la morchia. In alcuni casi, una quantità eccessiva di olio potrebbe indicare un problema più serio al motore, come un eccessivo blow-by (passaggio di gas incombusti dalla camera di combustione al basamento).
Considerazioni sulla Riparazione e Sostituzione
Quando un corpo farfallato presenta danni irreparabili o un malfunzionamento elettronico, la soluzione è la sostituzione del pezzo.
Quando Sostituire il Corpo Farfallato
Se la pulizia non risolve i sintomi, o se vengono riscontrati danni fisici o elettronici (come nel caso dell'olio che "annega" la parte elettronica), la sostituzione diventa necessaria. In alcuni casi, componenti specifici del corpo farfallato, come il sensore TPS (Throttle Position Sensor), possono essere sostituiti singolarmente, ma spesso è l'intero corpo farfallato a dover essere cambiato.
Costi e Garanzia
La sostituzione del corpo farfallato può rappresentare una spesa significativa. Fortunatamente, in molti casi, questo componente è coperto dalla garanzia del veicolo, specialmente se il problema si manifesta nei primi anni di vita dell'auto. Esperienze di utenti indicano che, anche quando il pezzo non era immediatamente disponibile, le officine hanno gestito la situazione fornendo auto sostitutive e riparando il veicolo in tempi ragionevoli.
Conclusione Parziale
Il corpo farfallato è un componente di fondamentale importanza per il corretto funzionamento del motore. La sua corretta manutenzione, attraverso una pulizia periodica, può prevenire una serie di problemi che vanno dalla semplice instabilità del minimo alla significativa perdita di prestazioni. Comprendere i sintomi di un suo malfunzionamento e le cause sottostanti permette di intervenire tempestivamente, garantendo la longevità e l'efficienza del proprio veicolo.
