Nel cuore di ogni motore diesel, gli iniettori hanno il compito di spruzzare il gasolio nella camera di combustione con la giusta pressione e nei tempi corretti. È un lavoro di estrema precisione, perché da questo dipendono potenza, consumi, emissioni e persino la silenziosità del motore. Negli impianti più moderni, l’iniezione è elettronica e gestita dalla centralina, che regola in tempo reale quantità e pressione del carburante in base alle condizioni di guida. Nei vecchi sistemi a pompa-iniettore, il gasolio veniva pressurizzato direttamente da un piccolo pistoncino per ogni cilindro, comandato dall’albero a camme. Con l’avvento del sistema common rail, introdotto alla fine degli anni ’90, le cose sono cambiate: ora una pompa centralizzata mantiene il gasolio sotto alta pressione in un condotto comune, da cui attingono tutti gli iniettori. Questi ultimi, grazie a elettrovalvole o piezoattuatore, aprono e chiudono con estrema rapidità, permettendo anche più iniezioni per ciclo di combustione.
Il Ruolo Fondamentale dell'Iniettore nel Motore Diesel
L'iniettore di carburante è un componente esecutivo cruciale nei motori diesel, svolgendo il ruolo di interfaccia finale tra l'erogazione del carburante e la sua atomizzazione nella camera di combustione. Le sue prestazioni influenzano direttamente l'efficacia della combustione del motore diesel. La funzione primaria dell'iniettore è quella di ricevere il gasolio ad alta pressione fornito dal sistema di alimentazione e, sotto il comando di un segnale elettronico o meccanico, iniettarlo nella camera di combustione con una forma di spruzzo, una dimensione delle particelle di atomizzazione e una fasatura di iniezione specifiche. Questo processo è essenziale per ottenere un'uniforme miscelazione di carburante e aria e una combustione adeguata.
Nei moderni sistemi di iniezione del carburante a controllo elettronico, l'iniettore ha anche la capacità di effettuare iniezioni multiple. Questa funzionalità permette di realizzare pre-iniezioni, iniezione principale e post-iniezioni. Tale capacità di modulare l'iniezione contribuisce significativamente a ridurre la rumorosità del motore, le emissioni nocive e a migliorare la fluidità di funzionamento. Contemporaneamente, l'iniettore deve operare in condizioni ambientali estremamente severe, caratterizzate da alte temperature, pressioni elevate e sollecitazioni meccaniche frequenti. Di conseguenza, sono richiesti elevati standard di resistenza strutturale, tenuta e resistenza all'usura.
Come Funziona un Iniettore Diesel: Principi di Base

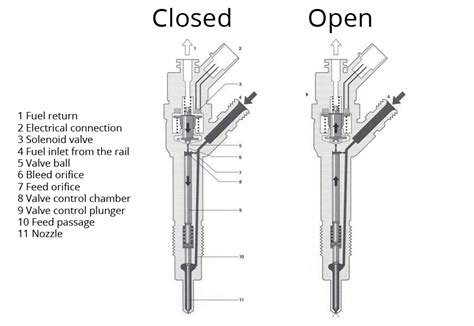

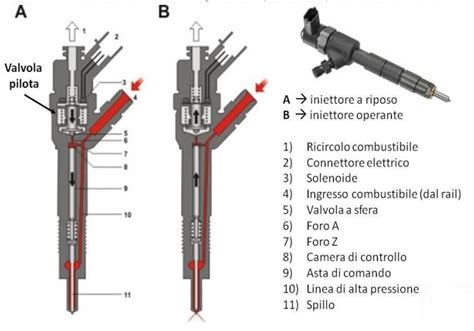

Il principio di funzionamento di un iniettore diesel si basa sull'interazione tra la pressione idraulica del carburante e un meccanismo di controllo, sia esso meccanico o elettronico. L'obiettivo principale è controllare l'apertura e la chiusura della valvola a spillo dell'ugello attraverso variazioni di pressione, gestendo così l'inizio e la fine dell'iniezione di carburante. Il processo operativo di un iniettore di carburante può essere generalmente suddiviso in tre fasi distinte:
Fase di Accumulo di Pressione: Il carburante ad alta pressione, erogato dalla pompa ad alta pressione del sistema di iniezione, fluisce nella camera dell'olio dell'iniettore attraverso il condotto di alimentazione ad alta pressione. La pressione del carburante aumenta progressivamente. Finché la pressione del carburante è inferiore alla forza esercitata dalla molla di pre-carico dell'iniettore, la valvola a spillo dell'ugello rimane chiusa, impedendo l'iniezione di carburante.
Fase di Esecuzione dell'Iniezione: Quando la pressione del carburante all'interno della camera dell'olio supera la forza di pre-carico della molla, la valvola a spillo viene spinta verso l'alto, aprendo i fori dell'ugello. Il carburante ad alta pressione viene quindi spruzzato ad alta velocità nella camera di combustione attraverso i minuscoli fori dell'ugello. Sotto l'effetto combinato della pressione e della resistenza dell'aria, il carburante viene finemente atomizzato in particelle microscopiche.
Fase di Ripristino della Valvola a Spillo: Quando la pressione del carburante nella camera dell'olio diminuisce (ad esempio, a seguito dell'interruzione dell'erogazione da parte della pompa ad alta pressione o dell'attivazione della valvola di regolazione della pressione), la valvola a spillo viene richiamata nella sua posizione di chiusura dalla forza della molla di pre-carico. Questo azione chiude i fori dell'ugello, interrompendo l'iniezione di carburante.
La Rivoluzione del Common Rail e l'Iniezione Elettronica
Nei moderni sistemi di iniezione elettronica, come il sistema Common Rail, l'iniettore è equipaggiato con una valvola elettromagnetica o un attuatore piezoelettrico. Il suo funzionamento è scrupolosamente gestito dalla centralina elettronica (ECU). Questa centralina riceve informazioni in tempo reale da vari sensori (come il sensore di velocità dell'albero motore, il sensore di posizione dell'albero a camme e il sensore di pressione del rail) riguardanti le condizioni operative del motore. Sulla base di questi dati, l'ECU calcola i parametri di iniezione ottimali e invia un segnale elettrico all'iniettore. Questo segnale controlla con precisione il tempo di apertura e chiusura dell'iniettore, regolando di conseguenza la pressione del carburante nella camera dell'olio e gestendo il movimento della valvola a spillo.

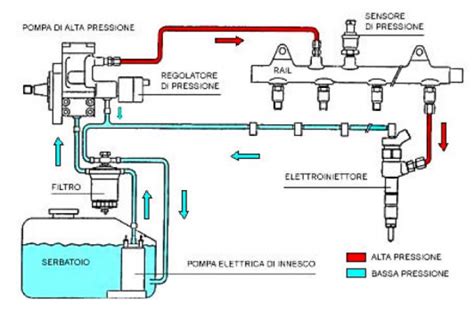

Il sistema Common Rail, introdotto alla fine degli anni '90, ha rappresentato una svolta epocale. In questo sistema, una pompa ad alta pressione centralizzata mantiene il gasolio a una pressione estremamente elevata in un condotto comune (il "rail"), dal quale tutti gli iniettori attingono. Gli iniettori, grazie a elettrovalvole o piezoattuatori, sono in grado di aprirsi e chiudersi con una rapidità eccezionale, consentendo l'esecuzione di multiple iniezioni all'interno di ogni ciclo di combustione. Questa capacità di eseguire più iniezioni (tipicamente una o più pre-iniezioni, un'iniezione principale e una o più post-iniezioni) è fondamentale per soddisfare le stringenti normative antinquinamento, come quelle imposte dalle norme EURO IV in poi. Le post-iniezioni, in particolare, giocano un ruolo nella rigenerazione del filtro antiparticolato (FAP/DPF).
Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1
L'Iniettore Piezoelettrico: Velocità e Precisione al Servizio dell'Efficienza
Le normative antinquinamento sempre più severe hanno imposto requisiti elevatissimi agli iniettori, soprattutto in termini di tempo di risposta all'impulso elettrico di comando. Nei motori diesel Common Rail moderni, per soddisfare la necessità di più iniezioni per ciclo di combustione, i tempi di iniezione devono essere estremamente brevi. Considerando che un motore diesel a quattro tempi può raggiungere regimi di rotazione di 4.500 giri/minuto, e che in un motore a quattro tempi si verifica una combustione ogni due giri dell'albero motore (quindi due fasi attive ogni 2.250 giri/min), ogni ciclo di iniezioni deve teoricamente durare meno di 110 microsecondi.
I tempi di risposta ottenibili con gli iniettori a comando elettromagnetico (dove un solenoide genera un campo magnetico per sollevare lo spillo) non sono più sufficienti per i cosiddetti "diesel veloci" (motori diesel automobilistici). Per questo motivo, la tecnologia motoristica ha visto il passaggio dagli iniettori elettromagnetici a quelli piezoelettrici. L'attuatore piezoelettrico, composto da centinaia di elementi piezoelettrici impilati, sfrutta l'effetto piezoelettrico inverso: questi materiali si deformano quando sottoposti a una differenza di potenziale. Il vantaggio principale degli iniettori piezoelettrici è il loro tempo di risposta, mediamente 5 volte inferiore rispetto agli elettromagnetici.
Un tipico attuatore piezoelettrico è costituito da una pila (stack) di lamine di ceramica piezoelettrica. Sottoposto alla tensione di controllo, l'attuatore si espande, muovendo un meccanismo che comanda la valvola a spillo. Ad esempio, un attuatore piezo per iniettore Siemens VDO Common Rail può essere composto da circa 350 lamine di ceramica piezoelettrica, ognuna con uno spessore di circa 80 μm. Sotto tensione, l'attuatore può espandersi fino a 40 μm. La membrana elastica presente nella struttura serve a sigillare lo stack, impedendo al gasolio di entrare in contatto con la parte elettrica.
Sfide e Calibrazione degli Iniettori Piezoelettrici
Un aspetto critico degli iniettori piezoelettrici è la potenziale perdita di calibrazione nel tempo. Alle elevate velocità operative dei moderni sistemi Common Rail, la centralina (ECU) deve conoscere con estrema precisione il ritardo tra l'invio dell'impulso di comando all'attuatore piezoelettrico e l'effettiva apertura dello spillo, che determina l'inizio dell'iniezione. Questo ritardo viene misurato in fabbrica e codificato sull'iniettore stesso (ad esempio, con codici IMA di 1 o 2 caratteri, o codici più lunghi per iniezioni codificate su più punti).
Diversi fattori possono alterare questo tempo di risposta durante il funzionamento del motore, tra cui la densità del gasolio (influenzata dalla temperatura) e l'usura meccanica dello spillo e della valvola di apertura. Per compensare queste variazioni, la ECU ammette un certo margine di tolleranza rispetto al tempo di risposta codificato e tenta periodicamente una ricalibrazione dinamica in determinate condizioni operative.
Tuttavia, all'usura dell'attuatore piezoelettrico e del meccanismo che agisce sulla valvola si aggiunge un fenomeno di "assuefazione" dello stack piezoelettrico. Se il motore viene utilizzato raramente a regimi elevati, lo stack piezoelettrico potrebbe non riuscire più a estendersi completamente per i brevi impulsi di attivazione forniti dalla ECU. Questo può portare a un'apertura insufficiente della valvola e, di conseguenza, a un'errata quantità di gasolio iniettato, specialmente quando la ECU richiede le massime prestazioni. Una risposta errata agli impulsi di comando impedisce una corretta calibrazione da parte della ECU, compromettendo il funzionamento ottimale del motore.
Il comando degli iniettori piezoelettrici è più complesso rispetto a quello degli elettromagnetici. Mentre in questi ultimi la rimozione della tensione porta a una quasi immediata cessazione del campo magnetico e al ritorno in posizione dello spillo, nel sistema piezoelettrico, a causa della sua natura capacitiva, lo stack rimane dilatato a lungo perché la capacità parassita resta carica. Pertanto, il comando prevede quattro fasi: applicazione di un impulso di tensione per aprire l'iniettore, mantenimento in posizione (sfruttando la natura capacitiva), scarica forzata con impulso a tensione inversa per chiuderlo.
Il tempo di ricarica dell'attuatore è di circa 0,15 ms, e l'intervallo di iniezione durante il quale la valvola è aperta può variare da 0,15 ms (pre-iniezione) a 4,50 ms (iniezione principale a pieno carico). Dopo l'iniezione, la valvola viene richiusa in circa 0,15 ms tramite la scarica della capacità dell'attuatore piezoelettrico. Durante questo intervallo, la quantità di carburante iniettata può variare da 1 mm³ a 80 mm³.
Manutenzione e Diagnosi degli Iniettori
Gli iniettori, pur essendo componenti robusti, non richiedono una manutenzione frequente, ma la qualità del gasolio e la pulizia del sistema sono fondamentali per la loro longevità. L'utilizzo di carburante di buona qualità e la sostituzione regolare del filtro gasolio rappresentano le principali misure preventive. A volte, l'aggiunta di additivi specifici può contribuire a mantenere puliti i fori di nebulizzazione e a prevenire la formazione di incrostazioni.
Capire se un iniettore è guasto può non essere immediato, ma alcuni segnali sono piuttosto evidenti. Il motore può diventare più rumoroso, girare in modo irregolare o presentare difficoltà di avviamento, specialmente a freddo. Anche un aumento dei consumi di carburante o un eccessivo fumo allo scarico possono indicare un malfunzionamento di uno o più iniettori.

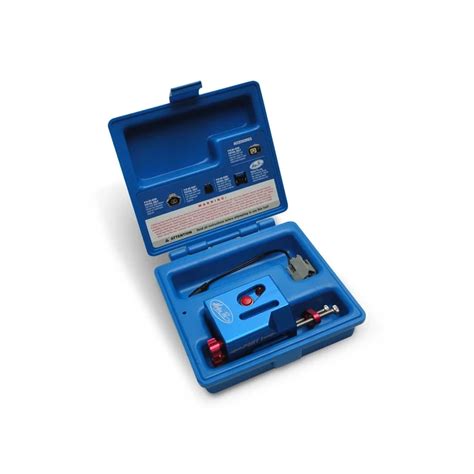

In officina, il test più comune è la prova di ritorno del gasolio, che misura la quantità di carburante reimmesso nel circuito di ritorno. Differenze significative tra gli iniettori possono indicare un problema. Nei motori più recenti, gli iniettori vengono codificati nella ECU, inserendo tramite software di diagnostica i codici stampati sul corpo dell'iniettore. Questi codici forniscono informazioni sulla tolleranza del tempo di risposta dell'iniettore rispetto al valore teorico di riferimento.
In caso di problemi con gli iniettori piezoelettrici, la pratica comune è la sostituzione dell'attuatore piezo. Tuttavia, i produttori hanno progressivamente smesso di fornire ricambi per la parte elettrica, offrendo solo polverizzatori e valvole. Questo limita la possibilità di revisione completa dell'iniettore da parte delle officine specializzate. Le normative Euro 5 e successive impongono margini di calibrazione molto stretti, rendendo difficile la fornitura di un codice di calibrazione per un attuatore piezo sostituito singolarmente. La calibrazione completa dell'iniettore, inclusa la risposta dell'attuatore e della parte meccanica, richiede spesso macchinari specifici e procedure di ricalibrazione al banco.
Per tentare di recuperare iniettori piezo non più ricalibrabili dalla ECU motore, sono state sviluppate tecniche di "riestensione" dello stack piezo. Queste tecniche prevedono l'applicazione di impulsi di tensione differenziati e più lunghi di quelli utilizzati nel normale funzionamento del motore, con l'obiettivo di riportare fisicamente il piezo alla sua estensione originale. Questo processo è efficace solo se non vi sono danni rilevanti al reticolo cristallino delle lamine piezoelettriche o se il numero di lamine cortocircuitate è minimo. Prima di tentare la rigenerazione, si verifica la resistenza e la capacità dell'elettroattuatore per valutarne lo stato.
Quando la diagnosi con un tester OBD rileva anomalie nel dosaggio del carburante, vengono generati codici di errore specifici, come P0263 (Iniettore cilindro 1 quantità carburante), P0266 (Iniettore cilindro 2 quantità carburante), e così via, fino a P0278 per il cilindro 6 nei motori a 6 cilindri.
L'Iniettore come Chiave per il Futuro dell'Automotive
Gli iniettori di carburante sono molto più di semplici componenti meccanici; essi giocano un ruolo chiave nella transizione energetica verso fonti di energia più pulite. Ottimizzando il consumo di carburante nei motori diesel tradizionali e facilitando il funzionamento di motori a combustibili alternativi come gas naturale, motori a idrogeno a combustione interna e celle a combustibile a idrogeno, gli iniettori contribuiscono agli sforzi delle flotte di autotrasporti per ridurre le emissioni di carbonio e gas serra. L'evoluzione tecnologica degli iniettori continuerà a essere fondamentale per raggiungere gli obiettivi di sostenibilità nel settore automobilistico.
