Rivarossi e il Fascino del Fischio: Guida Completa alla Funzionalità del Bagagliaio Modellistico

Il mondo del modellismo ferroviario è un universo affascinante che riproduce in miniatura la complessità e la storia delle ferrovie. Uno degli aspetti più evocativi e apprezzati dai modellisti è la riproduzione fedele dei suoni caratteristici, in particolare il fischio, elemento iconico che ha accompagnato l'evoluzione dei treni fin dalle loro origini. In questa guida approfondita, esploreremo come far funzionare un bagagliaio Rivarossi con il fischio, attingendo alla ricca storia delle ferrovie e alle tecnologie moderne che rendono possibile un'esperienza modellistica sempre più realistica.

Il Ruolo Storico del Fischio: Comunicazione e Sicurezza Ferroviaria

Per comprendere l'importanza del fischio nel modellismo, è fondamentale ripercorrere il suo significato nel contesto ferroviario reale. Nei primi anni del '900, come dimostra un treno Omnibus a Roccaraso, la gestione della frenatura era un processo complesso e ad alta intensità di manodopera. Sul primo e terzo carro, e sull’ultima carrozza, svettavano delle torrette: le garitte dei frenatori. Loro e la funzione stessa della frenatura erano cruciali per la sicurezza e l'operatività del treno.

Un estratto dal libro “Le Ferrovie” del 1911, scritto dal Prof. Ing. Filippo Tajani, offre una prospettiva illuminante sull'argomento. Tajani spiegava che la locomotiva possedeva un freno potente, il controvapore, utilizzabile sia per l'arresto immediato che per moderare la velocità in discesa. Tuttavia, tutti gli altri freni si basavano sull'impiego di ceppi stretti contro le ruote. I freni a mano erano affidati ad agenti appositi che, per mezzo di manovella a vite e di una serie di leve, stringevano i ceppi con la loro forza muscolare.

Non tutti i carri di un treno merci erano frenati; bastava che lo fosse un certo numero, maggiore quanto più grande era la velocità e la pendenza della linea. Ad esempio, per un treno merci di 30 carri, a 45 chilometri l’ora, su una pendenza massima del 15 per mille, occorrevano cinque freni, uno dei quali era affidato al capotreno, che prendeva posto nel bagagliaio.

I freni a mano agivano lentamente e richiedevano molto personale. Con l'aumento del peso e della velocità dei treni, si fece sentire il bisogno di mezzi più efficaci per arrestare grandi masse in tempo e spazio limitati. Il freno ad azione energica e pronta divenne indispensabile non solo per la sicurezza, ma anche per ridurre i tempi di arresto nelle stazioni e aumentare la velocità commerciale dei treni.

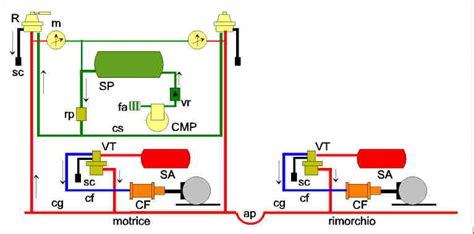

Fu l'ingegnere americano Giorgio Westinghouse a inventare il freno che porta il suo nome, rivoluzionando il progresso tecnico delle ferrovie. Inizialmente, il freno Westinghouse utilizzava aria compressa prodotta da un piccolo compressore a vapore sulla locomotiva. L'aria, passando attraverso una condotta lungo tutto il treno, arrivava a un cilindro su ciascun veicolo, spostando uno stantuffo che provocava lo stringimento dei ceppi contro le ruote.

L'innovazione chiave di Westinghouse fu invertire il meccanismo: l'invio dell'aria compressa nella condotta serviva a mantenere i freni disserrati, mentre la sfuggita dell’aria provocava il frenamento. In questo modo, se un organo di aggancio si rompeva e la condotta si interrompeva, il freno agiva automaticamente. Il freno Westinghouse era complesso, ma bastava sapere che era messo in funzione dal macchinista tramite un apparecchio che rilasciava l'aria dalla condotta. Qualsiasi agente poteva, in caso di pericolo, arrestare il treno manovrando un semplicissimo rubinetto. Persino i viaggiatori potevano far funzionare il freno, poiché il segnale di allarme nelle vetture non era altro che un rubinetto applicato sulla condotta del freno e munito all'esterno di un fischietto.

La Figura del Frenatore e l'Evoluzione della Frenatura

Oltre a macchinista e fuochista, i treni necessitavano di frenatori, e in numero considerevole. Inizialmente, come si vede in alcune foto storiche, i frenatori erano all'aperto. Tuttavia, per garantirne la sopravvivenza, fu necessario proteggerli dalle intemperie, dato che d'inverno avrebbero potuto morire congelati. Anche le locomotive, all'inizio, non offrivano protezione al macchinista. Così, a carri e carrozze furono aggiunte le garitte, piccole costruzioni di legno o muratura, a pianta quadrata o circolare, destinate a riparare la sentinella.

Era fondamentale che i frenatori conoscessero bene la linea, le sue pendenze e le soste previste. Su linee con tratti a forte pendenza, dovevano serrare i freni di propria iniziativa. Era altresì importante che il macchinista potesse comunicare con i frenatori per ordinare la frenatura o sfrenatura del convoglio. In un'epoca pre-walkie-talkie o cellulari, questo avveniva usando il fischio. Ad esempio, più di tre fischi brevi e vibrati erano il segnale di allarme e prescrivevano la pronta ed energica chiusura di tutti i freni. Questo segnale valeva anche per chiedere la chiusura dei freni quando il macchinista di una locomotiva che rinforzava in coda un treno si accorgeva che la locomotiva si era scostata dal treno.

È sorprendente che tale articolo sia sopravvissuto fino ad oggi, quando tutti i carri devono avere gli organi per la frenatura pneumatica automatica e sui convogli merci non esiste più la figura del frenatore. I treni viaggiatori adottarono relativamente in fretta la frenatura automatica, soprattutto durante la Prima Guerra Mondiale, per velocizzare il trasporto di reggimenti e recuperare personale da impiegare al fronte. Nel periodo fra le due guerre mondiali, il nuovo sistema si diffuse e fu migliorato, permettendo ai treni viaggiatori di aumentare le velocità: i 200 Km/h delle tedesche Br05 sarebbero stati impensabili con la frenatura manuale.

I treni merci, invece, rimasero a bassa velocità (50-60 Km/h) e continuarono a essere frenati a mano, anche se nuove serie di carri erano dotate del sistema di frenatura pneumatica. Dopo la Seconda Guerra Mondiale, con l'apparire di nuovi carri capaci di viaggiare a 80, a volte 100, e in qualche caso 120 Km/h, la frenatura automatica divenne una necessità. Tuttavia, il periodo di convivenza di sistemi di frenatura eterogenei fu assai lungo. Nello stesso convoglio si potevano trovare carri dotati di condotta dell'aria compressa e freni automatici, assieme ad altri senza freni ma con condotta passante, altri ancora con freno manuale ma senza condotta, e alcuni completamente privi di freni e condotta. Si aveva la "Frenatura parzialmente continua" (art. 80 della Prefazione Generale all’Orario di Servizio): "All’occorrenza é ammesso effettuare treni che abbiano una parte dei veicolo (contigua alla locomotiva) servita da freno continuo di tipo merci (…) e l’altra parte servita da freni a mano".

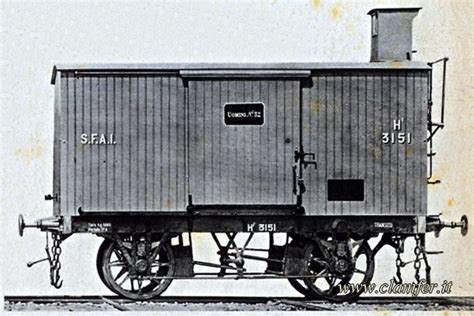

I carri con garitta circolarono più o meno fino al cambio del secolo, anche se la presenza dei frenatori iniziò a scomparire verso la fine degli anni '60. Anche dopo quegli anni, però, a volte venivano composti treni serviti da sola frenatura a mano o "Integrata" con freni a mano qualora non fosse realizzabile una frenatura pneumatica adeguata. Quando si viaggiava con frenatura a mano o integrata, la velocità massima non poteva superare i 60 km/h. Per molti altri anni ancora, occasionalmente occorreva un frenatore, generalmente sul carro di coda. Ad esempio, negli anni '80 sulla linea Milano-Como, in corrispondenza di una tratta con pendenza superiore al 15 per mille, era prescritta la fermata obbligatoria per i treni merci ad Albate Camerlata e a Como per far salire/scendere il frenatore. Oggi, i carri moderni dispongono ancora di freno a mano, ma serve solo per un miglior stazionamento negli scali merci e non viene mai usato in viaggio.

Il lavoro dei frenatori non era facile né comodo. Stavano per ore in piccole garitte con una panchetta di legno. Non c'era un WC, né illuminazione. La piccola finestrella serviva solo per la luce diurna. Non c'era riscaldamento, e d'inverno le condizioni erano tremende. Di notte era buio pesto. In galleria si respirava il fumo della vaporiera.

Se il lavoro dei frenatori italiani era duro, ancor peggiore era quello dei loro colleghi negli Stati Uniti: i brakemen. Dick Nelson, un brakeman, ricordava: "Quando il convoglio era in movimento noi dovevamo viaggiare sul tetto". Harry French aggiungeva: "Noi vivevamo in cima al vagone". Sulle ripide discese della transcontinentale lungo le montagne del Wyoming, dell’Utah e della California, i frenatori dovevano essere pronti a saltare di vettura in vettura, sempre sul tetto, per applicare i freni a mano. Una frenata irregolare poteva far sì che un convoglio si separasse in due tronconi, una situazione estremamente pericolosa. Un Box Car americano mostra una scala che porta al tetto, dove una breve passerella trasversale conduce a una più lunga, longitudinale e posta al centro dell'imperiale. Presso uno scalo merci a Washington nel 1917, si possono vedere brakemen sul tetto, con il volantino del freno ben visibile.

"Senza frenatori, i macchinisti non potevano far correre un treno attraverso il continente, e c'è sempre fra le due categorie un rapporto di amore-odio, pressappoco come succede fra sergenti e ufficiali che comandano un reparto." I frenatori si risentivano perché i macchinisti se ne stavano seduti in cabina mentre loro dovevano lavorare all'aperto, sotto la pioggia o il sole, per quaranta dollari, mentre i macchinisti ne guadagnavano sessanta al mese. Oggi i frenatori non ci sono più, ma presso il Pacific Railway Southwest Museum è possibile imparare a fare il frenatore per treni storici.

L'epoca dei frenatori lasciò un'eco per vari anni: al segnale di partenza del Dirigente Movimento o del capotreno, il macchinista, prima di avviare il treno, emetteva un breve fischio. Era la vecchia abitudine di avvisare i frenatori di "allentare tutti i freni".

Funzionalità Sonore nel Modellismo Rivarossi: Il Fischio e Oltre

Nel modellismo ferroviario moderno, la riproduzione dei suoni, in particolare del fischio, aggiunge un livello di realismo e immersione che eleva l'esperienza ludica. I decoder digitali odierni consentono di replicare una vasta gamma di effetti sonori e luminosi, rendendo i modelli Rivarossi più dinamici e fedeli alla realtà.

La mappatura delle funzioni digitali su un modello Rivarossi con sound decoder include:

• F0: Luci bianche anteriori/rosse posteriori in base alla direzione. Questa funzione riproduce l'illuminazione standard di un treno, che cambia colore a seconda del senso di marcia. Tutti i LED (luci bianche e luci rosse in sostituzione delle lampadine originali, terzi fari, luci cabina, luci corridoio) sono già assemblati e integrati sui circuiti stampati.
• F1: Terzo faro (E636 XMPR - E636 "Camilla") in base alla direzione. Per specifici modelli come le E636 XMPR o le E636 "Camilla", questa funzione attiva un terzo faro aggiuntivo, importante per la visibilità e per rispettare le normative di illuminazione ferroviaria.
• F2: Luci cabina + luci corridoio. Permette di illuminare l'interno della cabina di guida e, se presenti, le luci dei corridoi, aggiungendo un dettaglio visivo significativo, specialmente nelle scene notturne. Tutti i LED (luci bianche e luci rosse in sostituzione delle lampadine originali, terzi fari, luci cabina, luci corridoio) sono già assemblati e integrati sui circuiti stampati.
• F3: Ganci digitali, relativi rumori (accostamento dei respingenti e sgancio della maglia) e manovra. Questa funzione riproduce i suoni realistici dei ganci che si aprono e chiudono, accompagnati dal rumore dei respingenti che si accostano, essenziali durante le operazioni di manovra e aggancio/sgancio dei vagoni.
• F4: SUONI ON/OFF: avviamento, accelerazione, commutazioni, decelerazione, frenata, spegnimento. Funzione master per attivare e disattivare l'intero pacchetto sonoro, comprendente i rumori principali della locomotiva in tutte le sue fasi operative, dall'accensione allo spegnimento.
• F5: Fischio corto. Una delle funzioni più evocative, il fischio corto è spesso usato per segnalazioni rapide o in manovra, rievocando le comunicazioni tra macchinista e frenatori di un tempo.
• F6: Tasto manovra (riduzione inerzie e velocità). Utile per le operazioni di precisione, questa funzione riduce l'inerzia e la velocità del modello, facilitando le manovre negli scali o sui binari secondari.
• F7: Tromba. Simile al fischio ma con una sonorità diversa, la tromba è usata per avvertimenti o segnalazioni a lungo raggio.
• F8: Compressore principale. Riproduce il suono del compressore principale, essenziale per il funzionamento dei sistemi pneumatici del treno, inclusi i freni.
• F9: Compressore ausiliario. Un altro compressore, spesso utilizzato per alimentare sistemi secondari o come backup.
• F10: Compressore primo alzamento. Suono legato all'attivazione del compressore per il primo alzamento di un pantografo o altri sistemi che richiedono aria compressa iniziale.
• F11: Esclusione luci cabina "B" (per convoglio al seguito, spinte o doppie trazioni). Permette di spegnere le luci della cabina posteriore in caso di convogli spinti o in doppia trazione, per simulare la disattivazione del posto di guida non utilizzato.
• F12: Esclusione luci cabina "A" (per convoglio al seguito, spinte o doppie trazioni). Simile a F11, ma per la cabina anteriore.
• F13: Alzamento pantografo. Riproduce il suono meccanico dell'alzamento del pantografo, il dispositivo che raccoglie corrente dalla linea aerea.
• F14: Abbassamento pantografo. Il suono correlato all'abbassamento del pantografo.
• F15: Doppio fischio lungo. Una variante del fischio, utilizzata per segnalazioni specifiche o come richiamo.
• F16: Triplo fischio breve. Un altro tipo di segnalazione sonora, con un carattere distintivo.
• F17: Fischio in corsa. Il suono del fischio emesso mentre il treno è in movimento, per avvertire della sua presenza o in prossimità di passaggi a livello.
• F18: Tromba con eco. Aggiunge un effetto di eco al suono della tromba, particolarmente suggestivo in scenari con gallerie o ampi spazi aperti.
• F19: Transito scambi. Riproduce il suono caratteristico delle ruote che passano sugli scambi, un dettaglio realistico per l'esperienza acustica.
• F20: Porta cabina. Il suono dell'apertura e chiusura della porta della cabina, per simulare l'accesso e l'uscita del personale.
• F21: Leopolder. Un suono specifico, spesso legato a dispositivi di sicurezza o frenatura di emergenza.
• F22: Annuncio. Riproduce annunci pre-registrati, come quelli di stazione o di bordo.
• F23: Annuncio. Un'altra funzione per annunci diversi o aggiuntivi.
• F24: MUTE (dissolvenza). Per abbassare il volume gradualmente, creando un effetto di dissolvenza.
• F25: Volume +. F26: Volume -. Controlli per aumentare o diminuire il volume generale degli effetti sonori.

L'Eredità Rivarossi e il Modellismo Ferroviario

Il nome Rivarossi è sinonimo di modellismo ferroviario di alta qualità in Italia, con una storia che risale a ben prima dell'introduzione dei moderni decoder digitali. Fin dal catalogo Modital del 1947, Rivarossi ha offerto un sistema organico per la realizzazione di una "ferrovia in miniatura". I binari, elemento fondamentale del plastico, erano inizialmente in lamierino e nel catalogo 1966/67 si presentavano con la sezione a tre diametri decrescenti, consentendo la costruzione di circuiti con interbinario costante e inscrivibili nei vari punti dei tracciati.

La storia di Rivarossi è ricca di evoluzioni, dalle prime locomotive con doppia vela, che all'epoca uscivano dalla consuetudine del circuito "ovale", fino all'introduzione della serie economica "rr" con costi più contenuti. Il catalogo del 1966/67 descriveva anche accessori come lo sganciatore elettromagnetico, necessario al funzionamento per separare di volta in volta i vagoni, e i deviatoi, dotati dei necessari fili elettrici di collegamento per luci e alimentazione.

Il sistema Rivarossi prevedeva anche accessori ambientali, come i passaggi a livello con casello, di 24 cm, inglobati nella sezione stradale, e il comando di movimento treno che, inserito in numero congruo, permetteva l'azionamento delle sbarre a distanza, oltre agli sgancia carri, che coincidono con una delle uscite dei binari, da collocarsi in un adeguato rettilineo.

Chi ha avuto modo di interagire con i modelli Rivarossi dell'epoca ricorderà il difficoltoso contatto che spesso si verificava, ma la qualità e l'attenzione ai dettagli erano già un marchio di fabbrica. Oggi, con l'integrazione di decoder sound e LED, i modelli Rivarossi continuano a evolversi, offrendo un'esperienza ancora più ricca e fedele alla realtà storica delle ferrovie.

Integrazione del Fischio nel Bagagliaio Rivarossi: Passaggi Pratici

Per integrare la funzionalità del fischio in un bagagliaio Rivarossi, soprattutto se si intende riprodurre il suono del capotreno o del frenatore, è necessario disporre di un modello dotato di predisposizione per un decoder sound. Se il bagagliaio non è dotato di serie di un altoparlante e di uno slot per il decoder, sarà necessario un lavoro di personalizzazione.

1. Scelta del Decoder Sound: È fondamentale scegliere un decoder sound compatibile con il sistema digitale del plastico (DCC, Märklin, ecc.) e che offra una libreria di suoni adatta al tipo di treno e all'epoca che si vuole riprodurre. Molti decoder moderni consentono di caricare profili sonori specifici per locomotive e carri di diverse epoche e nazionalità. Per il fischio, si cercheranno funzioni mappate come F5 (Fischio corto), F15 (Doppio fischio lungo), F16 (Triplo fischio breve) e F17 (Fischio in corsa).
2. Installazione Fisica:
   • Apertura del Bagagliaio: Con delicatezza, aprire il bagagliaio per accedere all'interno.
   • Identificazione dello Spazio: Individuare uno spazio adeguato per il decoder e un altoparlante di piccole dimensioni. Alcuni bagagliai Rivarossi più recenti potrebbero avere una predisposizione.
   • Cablaggio: Collegare il decoder ai binari per l'alimentazione e, se presente, a un'interfaccia NEM per le funzioni digitali. Collegare l'altoparlante al decoder. È importante saldare i fili con precisione e isolare bene i collegamenti per evitare cortocircuiti.
   • Posizionamento: Fissare il decoder e l'altoparlante in modo che non vibrino eccessivamente e che il suono possa propagarsi liberamente, magari praticando piccoli fori sulla cassa del bagagliaio se necessario per migliorare l'emissione sonora (ma con cautela per non danneggiare l'estetica).
3. Programmazione del Decoder:
   • Utilizzando un programmatore DCC o l'unità di controllo del plastico, assegnare le funzioni sonore desiderate ai tasti del controller. Ad esempio, il fischio corto (F5) può essere attivato con un tasto specifico.
   • Regolare il volume (F25 e F26) per ottenere un effetto realistico e bilanciato con gli altri suoni del plastico.
   • Per un bagagliaio che rappresenta la garitta di un frenatore o il posto del capotreno, è possibile mappare suoni specifici che richiamino le comunicazioni storiche, come il fischio per "allentare tutti i freni".

Sviluppi Futuri e Approfondimenti

Il mondo del modellismo ferroviario è in continua evoluzione, con nuove tecnologie che promettono un realismo sempre maggiore. L'integrazione di sistemi IoT (Internet of Things) per il controllo remoto, sensori di prossimità per attivare suoni specifici al passaggio su scambi o gallerie, e altoparlanti sempre più miniaturizzati e performanti, sono solo alcune delle direzioni future.

Per gli appassionati che desiderano approfondire, è possibile esplorare le risorse disponibili online sui decoder sound, sulle tecniche di installazione avanzate e sulle librerie di suoni personalizzate. La comunità modellistica offre spesso forum e tutorial dettagliati per guidare i neofiti e gli esperti nella realizzazione dei loro progetti più ambiziosi.
