L'uso del cambio manuale rappresenta per molti la sfida più significativa durante l'apprendimento della guida. Coordinare la frizione, l'acceleratore, l'innesto delle marce e la loro scelta richiede pratica, ma diventa progressivamente più semplice con l'esperienza. Comprendere il funzionamento e l'interazione di questi componenti è cruciale non solo per superare l'esame di guida, ma anche per garantire sicurezza, efficienza e longevità al proprio veicolo.
La Disposizione Standard dei Pedali e il Loro Ruolo
I pedali di un'auto rappresentano l'interfaccia principale del conducente con il veicolo, rendendo la guida impossibile senza di essi. Il loro corretto funzionamento è fondamentale per la sicurezza e il comfort. Nelle auto con cambio manuale, la disposizione dei pedali è uno standard globale, da sinistra a destra: frizione, freno, acceleratore. Questo schema universale minimizza il rischio di confusione e facilita l'adattamento tra i diversi modelli di veicoli.
Il Pedale dell'Acceleratore: Il Controllo della Potenza
Il pedale dell'acceleratore si trova sulla destra ed è fondamentale per gestire la velocità del veicolo. Regola la quantità di aria e carburante che entra nel motore, influenzandone il regime di giri e la coppia/potenza. Nelle auto moderne, il controllo elettronico dell'acceleratore (drive-by-wire) è quasi onnipresente. Un sensore di posizione del pedale invia un segnale alla centralina, che regola con precisione l'apertura dell'acceleratore e l'erogazione di carburante, garantendo una risposta fluida e permettendo ai sistemi di sicurezza come ASR/ESP di ridurre la potenza del motore in caso di perdita di aderenza.
Un uso abile del pedale dell'acceleratore non solo migliora il comfort di guida, ma contribuisce anche all'economia di carburante e alla riduzione dell'usura del veicolo. Accelerare dolcemente, mantenendo il motore al regime di giri più efficiente (solitamente a regimi medi), ed applicare tecniche di ecodriving come il rilascio anticipato dell'acceleratore (decelerando in marcia o veleggiatore) sono pratiche consigliate.
Il Pedale del Freno: Sicurezza e Arresto

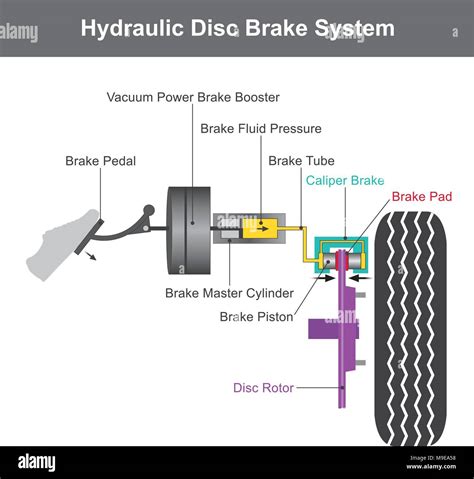

Al centro, tra i pedali, si trova il freno. Utilizzando lo stesso piede destro usato per l'acceleratore, è possibile spostare facilmente il piede da un pedale all'altro. Il sistema frenante funziona grazie a un sistema idraulico. Quando si preme il pedale, la forza del piede viene trasferita al cilindro principale, che aumenta la pressione del liquido freni nei condotti. Questa pressione comprime i pistoncini della pinza contro le pastiglie e le pastiglie contro i dischi (o le ganasce contro i tamburi), convertendo l'energia cinetica in calore e riducendo la velocità.
Una frenata efficace è caratterizzata da fluidità e progressione. È consigliabile iniziare con delicatezza, quindi aumentare gradualmente la pressione. In caso di emergenza, l'ABS (sistema frenante antibloccaggio) permette di premere il pedale con decisione, fino in fondo, mantenendo la traiettoria. Nelle lunghe discese, l'utilizzo del freno motore, scalando marcia, riduce il carico sulle pastiglie dei freni e previene il surriscaldamento. Mantenere una distanza di sicurezza adeguata e guardare lontano permette di frenare progressivamente, anziché all'improvviso.
Il Pedale della Frizione: Il Ponte tra Motore e Cambio
A sinistra si trova il pedale della frizione, utilizzato esclusivamente con il piede sinistro. La frizione è il "collegamento" tra il motore e il cambio. Consente il disinnesto momentaneo e il reinserimento fluido della trasmissione, permettendo di cambiare marcia e partire in sicurezza. È essenziale non usare la punta o il piede intero sulla frizione, ma piuttosto le dita del piede per una maggiore precisione e controllo.
Il gruppo frizione è costituito da un disco frizione (con guarnizioni di attrito), uno spingidisco (una molla a diaframma che preme il disco contro il volano) e un cuscinetto di rilascio. Quando si preme il pedale, lo spingidisco allontana il disco dal volano, disinserendo la trasmissione. Quando si rilascia il pedale, il disco "si aggancia" di nuovo e trasferisce la coppia al cambio. Rilasciare la frizione richiede attenzione: il movimento non deve essere troppo rapido. Il punto di innesto, ovvero il momento in cui la frizione inizia a ingaggiare e il veicolo a muoversi, varia da veicolo a veicolo ed è fondamentale familiarizzare con questo aspetto specifico del proprio mezzo. Gestire bene il punto d'innesto richiede pratica e sensibilità.
Uso Corretto del Pedale della Frizione:
- Premere a fondo, rapidamente e con decisione: Solo disinnestando completamente la frizione si evita lo stridio dei sincronizzatori.
- Rilasciare gradualmente, soprattutto in partenza: Prima delicatamente fino al "punto di contatto" e solo poi completamente, in sincronia con una leggera pressione dell'acceleratore.
- Evitare di "cavalcare la frizione": Tenere il piede sul pedale o premere la frizione a metà durante la guida provoca surriscaldamento e usura eccessiva.
- Sequenza di cambio marcia: Rilasciare l'acceleratore → premere a fondo la frizione → cambiare marcia → rilasciare dolcemente la frizione + tornare all'acceleratore.
- Nel traffico: È meglio usare la prima marcia e procedere con calma piuttosto che mantenere il traffico con una frizione a metà.
- Dopo il cambio marcia: Togliere il piede sinistro dal pedale e posizionarlo sul poggiapiedi.
Errori comuni come riposare la mano sulla leva del cambio possono causare un prematuro consumo dei selettori delle marce. Allo stesso modo, in caso di traffico intenso o lunghe fermate, è meglio evitare di tenere premuta la frizione a lungo. Questi accorgimenti sono cruciali per preservare la durata della frizione e dell'intero sistema di trasmissione.
Come funziona il cambio manuale (AUTO 2° PARTE) Frizione - Retromarcia
Il Cambio Manuale: Meccanica e Funzionamento
Il cambio (o cambio di velocità) è un componente meccanico che ha la funzione di modificare la caratteristica della coppia motrice di un motore. Il suo grande vantaggio è quello di poter modificare il rapporto di trasmissione, consentendo sia di raggiungere elevate velocità su percorsi pianeggianti, sia di superare pendenze importanti, che richiedono molta forza. Nei mezzi di trasporto su strada, il cambio è fondamentale anche perché permette di variare il rapporto tra il regime motore e la velocità del veicolo, al fine di ottenere una coppia motrice appropriata alle ruote.
Evoluzione dei Cambi Manuali
Nelle prime automobili, il cambio era costituito da ingranaggi non sincronizzati. Le ruote dentate non erano permanentemente ingranate come avviene nei cambi moderni, ma venivano spostate dal guidatore mediante i comandi. Questo richiedeva una buona preparazione e sensibilità dell'operatore per capire quando gli ingranaggi stavano ruotando alla giusta velocità per permettere l'inserimento. In caso contrario, grattavano rumorosamente e l'innesto non avveniva. Nel salire di marcia, era necessario rallentare l'ingranaggio motore, mentre nello scalare la marcia era necessario accelerare il motore.
Il primo cambio sincronizzato fu introdotto dalla Cadillac nel 1929, mentre l'attuale sistema a coni fu sviluppato dalla Porsche nel 1952. Questi sincronizzatori possono essere considerati come delle "mini-frizioni" coniche o ad anello che portano il manicotto (quindi l'albero di ingresso) e la corona solidale all'ingranaggio a girare alla stessa velocità. Quando si sente grattare durante un cambio di marcia, non sono i denti degli ingranaggi a "grattare", in quanto questi sono sempre ingranati, ma quelli del manicotto e della corona dell'ingranaggio che non hanno ancora raggiunto la stessa velocità.

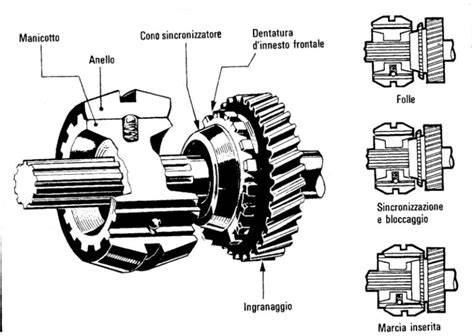

Il Meccanismo del Sincronizzatore
Su due alberi all'interno del cambio sono montati parallelamente gli ingranaggi. Interposto tra l'albero condotto e gli ingranaggi ci sono dei selettori (corone internamente dentate) calettati sull'albero e ad esso solidali. Il supporto del manicotto rimane solidale all'albero motore grazie all'accoppiamento millerighe tra i due. Affinché questo manicotto si sposti lateralmente rispetto alla sua posizione di riposo, bisogna forzare il rientro all'interno del supporto delle piccole chiavette che, spinte da alcune molle contro il manicotto, servono normalmente a stabilizzarne la posizione; questo meccanismo serve a rendere lo scorrimento del manicotto a scatto.
Per effetto dello scorrimento, il manicotto ingrana il sincronizzatore e, oltre a ciò, lo spinge contro l'ingranaggio della marcia. L'attrito che si viene così a creare tra il sincronizzatore e l'ingranaggio della marcia permette a quest'ultimo di entrare, in via preliminare, in rotazione, ancor prima di essere ingranato dal manicotto e quanto basta a portarlo più o meno alla stessa velocità di rotazione del manicotto stesso (e quindi dell'albero motore). A questo punto, manicotto e ingranaggio hanno la stessa velocità di rotazione e ciò permette finalmente il loro innesto. Una volta che il manicotto si ingrana sull'ingranaggio, inizia il trasferimento definitivo della coppia motore, non più per attrito ma per ingranamento.
Numero di Rapporti e Posizionamento della Leva
Per essere chiamato tale, un cambio deve possedere almeno due rapporti, mentre non esiste un limite superiore dettato da ragioni di costo, utilità e ingombro. Storicamente, molte automobili nella prima metà del Novecento erano dotate di cambio a tre o quattro rapporti. Con il miglioramento dei processi produttivi e l'abbattimento dei costi, i cambi a maggior numero di rapporti sono diventati comuni. Tradizionalmente, i cambi meccanici moderni sono dotati di cinque o più rapporti. Le macchine agricole e i mezzi pesanti tendono ad avere cambi con molti rapporti per affrontare grossi carichi.

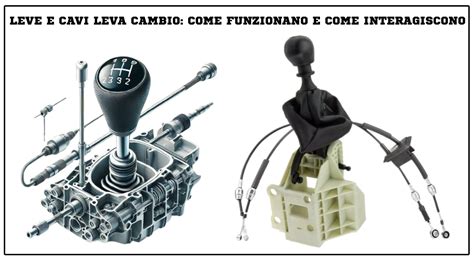

Nelle automobili degli ultimi decenni, il comando del cambio è solitamente una leva sporgente dal pavimento dell'auto tra i due sedili anteriori, oppure posta sporgente dal cruscotto in posizione centrale. Nel secondo dopoguerra fino agli anni '70 del '900 era molto comune la soluzione di avere la leva del cambio orizzontale e ridotta sporgente dal volante. Questa soluzione facilitava l'accesso alla leva e liberava la parte centrale dell'abitacolo, ma fu poi abbandonata per la complessità del meccanismo di trasmissione del comando.
Muovendo la leva lateralmente e avanti/indietro si può ingranare la marcia desiderata. A volte l'inserimento della retromarcia deve essere sbloccato agendo su un comando supplementare per ridurre i rischi di inserimento accidentale. In alcune configurazioni, per inserire la retromarcia, occorre un'azione supplementare, come premere un pulsante sulla leva o schiacciarla verso il basso, per evitare di innestarla erroneamente al posto di una marcia avanti.
Accorgimenti per l'Uso del Cambio Manuale
L'uso del cambio manuale necessita di alcuni accorgimenti, esattamente come avviene per il cambio automatico.
- Evitare di riposare la mano sulla leva del cambio: Sebbene sia una pratica comune, può causare un prematuro consumo dei selettori delle marce.
- Non tenere premuta la frizione a lungo: Quando ci si ferma a lungo o frequentemente (come in caso di traffico intenso), è meglio evitare di tenere premuta la frizione per periodi prolungati.
- Non procedere in discesa con la marcia disinnestata (in folle): Si potrebbe pensare che questo riduca i consumi, ma non è così. L'auto in folle deve iniettare benzina nei cilindri per mantenere operativo il motore. Con la marcia innestata, invece, sarà il rotolamento delle ruote a mantenere in movimento i cilindri, disattivando allo stesso tempo gli iniettori, migliorando l'efficienza e la sicurezza grazie al freno motore.
- Usare le marce in modo ideale: Mantenere la marcia innestata oltre il regime di rotazione ideale influisce negativamente sui consumi e pone inutilmente sotto stress il motore. Cambiare marcia al regime opportuno permette di sfruttare l'efficienza del motore.
- Evitare di inserire marce con l'auto ancora in movimento durante le manovre: Durante le manovre di parcheggio, si potrebbe essere tentati di inserire la marcia avanti/indietro mentre l'auto è ancora in movimento. Non andrebbe fatto per preservare la trasmissione.
- Non appoggiare il piede sulla frizione quando non necessario: Quando si è in movimento, è preferibile non appoggiare il piede sulla frizione.
Auto Ibride ed Elettriche: Differenze nel Funzionamento a Pedale
Le moderne auto ibride (HEV, PHEV) ed elettriche (EV) hanno ancora gli stessi pedali di base per il conducente: acceleratore e freno. Non c'è il pedale della frizione, come nelle auto con cambio automatico. Tuttavia, il modo in cui questi pedali "si comportano" e il loro ruolo effettivo nella trasmissione sono leggermente diversi rispetto a una tipica auto a combustione, e questa differenza si percepisce sotto i piedi.
Freno Ibrido/Elettrico: Recupero di Energia e Frenata Meccanica
In un'auto a combustione, la frenata avviene esclusivamente per attrito, convertendo l'energia cinetica in calore. Nelle auto ibride ed elettriche, questo processo si articola in due fasi:
- Frenata Rigenerativa: Invece di utilizzare direttamente i freni a frizione, l'auto sfrutta il motore elettrico come generatore. Le ruote azionano il motore, che crea resistenza e allo stesso tempo produce elettricità che carica la batteria. Questa decelerazione viene percepita come "morbida e fluida" quando il freno viene premuto leggermente. Il vantaggio è un'usura minore delle pastiglie e dei dischi, e il recupero di parte dell'energia frenante nella batteria.
- Frenatura Meccanica: Se si preme il pedale con più forza o se la batteria non riesce più ad assorbire energia (ad esempio, è quasi carica), il computer attiva dolcemente i classici freni a frizione. Il meccanismo è lo stesso di un'auto con motore a combustione: pistone, pastiglia, disco.
Per il conducente, la forza frenante può risultare più lineare a bassa pressione (principalmente frenata rigenerativa) e poi aumentare significativamente con una pressione più elevata (intervento del freno convenzionale). Questo può far sì che il freno sembri "comportarsi in modo diverso rispetto alla mia vecchia auto", soprattutto se premuto con molta delicatezza. Non è un difetto, ma un segno che l'auto sta recuperando energia. Nelle lunghe discese in montagna, la frenata rigenerativa aiuta a mantenere i dischi freddi, prevenendo il surriscaldamento. Tuttavia, man mano che la batteria si carica, l'auto passa alla frenata meccanica, e il pedale può quindi iniziare a percepirsi più "normale", come in un'auto a combustione.
Altri Tipi di Cambi di Velocità
Oltre al cambio manuale tradizionale, esistono diverse altre tipologie di cambi, ognuna con le proprie caratteristiche e applicazioni.
Cambio Automatico
Le auto con cambio automatico hanno una disposizione dei pedali semplificata: non c'è il pedale della frizione. L'auto ha due pedali: il freno sinistro (spesso più largo) e l'acceleratore destro. Entrambi i pedali sono azionati esclusivamente con il piede destro. Il piede sinistro poggia sul poggiapiedi, un'abitudine fondamentale per la sicurezza, poiché usare il piede sinistro per frenare aumenta il rischio di pedalare due volte involontariamente e riduce i tempi di reazione. Negli Stati Uniti, la tradizione di guida, i costi accessibili del carburante e gli ingorghi hanno sancito il successo del cambio automatico, adottato nella maggior parte dei veicoli. Negli ultimi anni, si realizzano cambi automatici sempre più prestanti, con un consumo minore di carburante e a prezzi sempre più ridotti.
Cambio Robotizzato (o Semiautomatico)
Basati su cambi meccanici tradizionali, i cambi robotizzati eliminano gli inconvenienti tipici del cambio automatico idraulico. Offrono la possibilità di cambiare marcia manualmente tramite palette al volante o leva, oppure di lasciare che il sistema gestisca autonomamente il cambio.

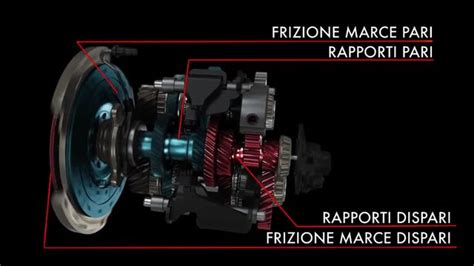

Cambio a Doppia Frizione (DCT - Dual Clutch Transmission)
Si tratta di un cambio in cui sono presenti due alberi collegati a due frizioni, a loro volta collegate all'albero di trasmissione. Su un albero si trovano i rapporti dispari, mentre sul secondo i rapporti pari. Ciò che accade è una contemporanea rotazione degli alberi interni; tuttavia, solo uno dei due, grazie a una frizione, trasferisce il moto all'albero di trasmissione. Nel frattempo, l'altro continua a ruotare e ha così "già pronto" il rapporto successivo. Il vantaggio consiste in una notevole velocità di cambiata sequenziale, poiché il passaggio tra i rapporti è quasi istantaneo. Il passaggio fra rapporti non contigui (ad esempio dalla 6a alla 2a) richiede invece un tempo maggiore.
Cambio a Variazione Continua (CVT)
In questo tipo di cambio, non esistono valori fissi di rapporto, ma il rapporto varia con continuità entro due limiti estremi. Questo sistema, chiamato "Variomatic" dalla DAF, è stato utilizzato dalla stessa casa su tutti i suoi modelli dal 1958 al 1979. È molto comune nei ciclomotori cosiddetti "monomarcia". In tempi più recenti, in versioni più sofisticate, è detto "CVT", "Multitronic", ecc.
Cambi con Interruttore di Cambiata (Quick Shifter)
I cambi sequenziali che vengono muniti di questo dispositivo vengono chiamati anche "cambio elettronico", ma non si deve confondere con i cambi robotizzati. È un dispositivo extra per i cambi sequenziali, che serve per ridurre le sollecitazioni del cambio in condizioni gravose dove si passa da una marcia inferiore a una superiore con il motore sempre in trazione, come nel caso delle competizioni. Tale dispositivo taglia l'accensione del motore durante il tempo di cambiata in modo da avere una cambiata veloce e non gravosa per il cambio e tutti i cuscinetti. Questo sistema, insieme ad altri sofisticati sistemi elettronici come il controllo di trazione e l'anti impennamento, viene proposto dal 2010/2011 su moto di serie di tipo sportivo.
Cambio ad Innesti Continui
Introdotto nel 2007, è un'evoluzione del cambio semimanuale sviluppato dalla Scuderia Ferrari assieme alla Zeroshift. Permette un cambio istantaneo della marcia: appena si preme la leva dietro il volante la marcia viene innestata, senza che ci sia il tempo di transito da una marcia all'altra, quindi si ha sempre la motricità anche durante la cambiata.
Come funziona il cambio manuale (AUTO 2° PARTE) Frizione - Retromarcia
Pratica, Adattabilità e Sicurezza
L'abilità nel gestire i pedali migliora notevolmente con la pratica costante. Ogni veicolo ha le sue peculiarità e il punto d'innesto della frizione, ad esempio, può variare. Essere in grado di adattarsi a diverse situazioni di guida, che possono variare a seconda del tempo, del traffico e delle condizioni della strada, è cruciale. Mantenere la calma anche in situazioni difficili aiuta a prendere decisioni migliori e a gestire in modo più efficace le emergenze.
Capire come operare i pedali non è solo una parte essenziale dell'apprendimento della guida, ma è anche cruciale per la sicurezza sulla strada. Per qualsiasi domanda o consiglio, non esitate a consultare il vostro istruttore di guida o a tornare a questo articolo come riferimento.
