Il sistema di servosterzo idraulico è uno dei sistemi più importanti in un veicolo moderno, in quanto facilita notevolmente la maneggevolezza e migliora l'esperienza di guida. Questo sistema utilizza la pressione generata da un fluido speciale per assistere il conducente nella rotazione del volante. Tuttavia, come qualsiasi componente meccanico, con il tempo può presentare disfunzioni che richiedono attenzione. Comprendere il funzionamento, i potenziali problemi e le soluzioni è fondamentale per mantenere il veicolo in perfette condizioni e garantire la sicurezza sulla strada.

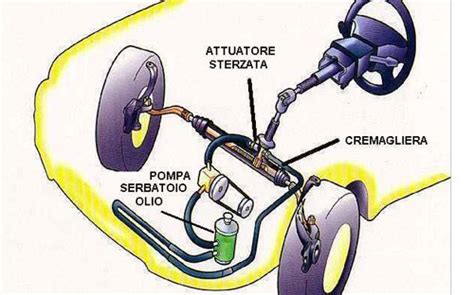

Componenti Fondamentali del Sistema di Sterzo Idraulico
Per comprendere come intervenire su eventuali malfunzionamenti, è essenziale conoscere i componenti chiave del sistema di sterzo idraulico e il loro ruolo:
- Pompa idraulica: Questo è il cuore del sistema, responsabile di generare la pressione necessaria per far circolare il fluido idraulico. È la componente che, se difettosa, può portare a una sensazione di sterzo "duro" o "pesante", specialmente a basse velocità o a veicolo fermo.
- Liquido idraulico (Fluido del servosterzo): Un liquido speciale, spesso di colore ambrato o rossastro/rosato a seconda delle specifiche del costruttore, progettato per trasmettere la forza dalla pompa al meccanismo di sterzo. Il suo livello e le sue condizioni sono cruciali per il corretto funzionamento del sistema. Una colorazione brunastra o addirittura nerastra indica una forte impurità dovuta all'abrasione del sistema sterzante.
- Valvola di controllo (o valvola rotativa): Questo componente reindirizza il fluido pressurizzato verso il cilindro idraulico quando si gira il volante.
- Cilindro idraulico: Applica ulteriore forza al meccanismo di sterzo, assistendo il movimento del volante.
- Tubi e linee: Collegano tutti i componenti, permettendo il flusso del fluido idraulico.
Quando si gira il volante, la valvola di controllo reindirizza il fluido pressurizzato verso il cilindro idraulico, che applica ulteriore forza al meccanismo di sterzo, rendendo la rotazione più leggera per il conducente.
Identificazione dei Problemi con la Pompa del Servosterzo
Sebbene il sistema di sterzo idraulico sia progettato per essere durevole, l'uso continuo, la mancanza di manutenzione o l'usura naturale possono causare guasti. Identificare questi problemi in tempo è fondamentale per evitare danni maggiori e compromettere la sicurezza.
Sintomi Comuni di un Malfunzionamento
- Volante duro e faticoso da girare: Uno dei problemi più comuni è la sensazione che il volante richieda più sforzo del solito per girare, soprattutto quando si sta rallentando o a veicolo fermo, e senza premere quasi nulla l'acceleratore. Questo è di solito dovuto a una bassa pressione nel sistema idraulico, causata da livelli insufficienti di fluido, una pompa difettosa o tubi intasati. Se il problema sparisce accelerando, è meno probabile che sia dovuto all'ammortizzatore di sterzo e più probabile che sia legato al sistema idraulico.
- Rumori anomali (cigolio o ronzio): Se si sente un cigolio o un ronzio mentre si gira il volante, è probabile che qualcosa non funzioni correttamente. Questi rumori di solito indicano problemi nella pompa idraulica, aria intrappolata nel sistema o una cinghia usurata o allentata.
- Perdite di fluido idraulico: Le perdite sono un altro problema frequente negli impianti idraulici. Nel tempo, i tubi, le guarnizioni o le guarnizioni possono deteriorarsi, causando perdite di fluido. Se si rilevano macchie d'olio sotto il veicolo o detriti umidi vicino al sistema sterzante, è importante agire rapidamente.
- Vibrazioni al volante: Sentire vibrazioni quando si gira il volante può essere un segnale di vari problemi. Se queste vibrazioni si verificano solo durante la rotazione, è probabile che il problema sia legato all'impianto idraulico, come una valvola di controllo difettosa.
- Mancato ritorno automatico del volante: Quando si è in marcia e il volante non ritorna automaticamente in posizione centrale dopo la rotazione, potrebbe trattarsi di un guasto alla valvola di controllo o di un errato allineamento delle ruote.
Diagnosi e Controlli Preliminari
Quando si notano i sintomi sopra descritti, la prima cosa da controllare è la cinghia trapezoidale. In molti casi una cinghia trapezoidale difettosa o non sufficientemente tesa può essere la causa di un servosterzo difettoso. La cinghia deve essere ben tirata e non deve girare a vuoto.
Successivamente, l'olio idraulico deve essere controllato per verificarne il livello e le condizioni. Se il livello è basso, riempirlo con il tipo di fluido raccomandato dal produttore. Il serbatoio deve avere tutto l'olio. Il colore dell'olio del servosterzo può fornire indicazioni significative: se il liquido idraulico contiene impurità o limature di metallo (piccoli granelli di metallo nell'olio sono un segnale molto preoccupante), il sistema deve essere sottoposto a lavaggio completo, e la pompa potrebbe essere irrimediabilmente danneggiata. Una colorazione brunastra o addirittura nerastra indica una forte impurità dovuta all'abrasione del sistema sterzante.
Un altro controllo importante riguarda la valvola di massima pressione. Se provi a sterzare tutto da una parte, a finecorsa fino a che fa resistenza, il rumore non dovrebbe cambiare. Se poi insisti e il rumore cambia, è dovuto alla valvola che si apre perché sforza, il che è un comportamento normale. C'è un tappo sulla scatola guida con una presa di chiave di 10 o 11 che potrebbe essere coinvolto.
Pillole di Guida - Segreti del Servosterzo: Guida e Consigli per l'Esame
Sostituzione della Pompa del Servosterzo: Un Intervento Delicato
A causa dell'utilizzo nel sistema sterzante, la pompa dello sterzo è uno dei componenti rilevanti per la sicurezza. La sostituzione deve essere eseguita solo da personale qualificato e addestrato.
Procedura di Rimozione della Vecchia Pompa
- Sicurezza: Assicurarsi che il quadro sia spento e indossare occhiali e indumenti di sicurezza.
- Svuotamento fluido: Aspirare quanto più liquido idraulico possibile dal serbatoio del servosterzo e smaltirlo correttamente.
- Disconnessione cinghia: Rimuovere la cinghia di trasmissione dalla puleggia della pompa.
- Disconnessione tubi: Smontare i tubi di alimentazione idraulica e di alta pressione della pompa. Raccogliere e smaltire l'olio che fuoriesce utilizzando uno straccio bianco o della carta per ispezionare il colore del fluido e la presenza di impurità o limature di metallo. Smaltire le guarnizioni smontate dai tubi di collegamento.
- Rimozione pompa: Smontare la pompa dello sterzo allentando e svitando le viti di fissaggio della pompa.
- Controllo tubazioni: Controllare le condizioni delle tubazioni idrauliche e la presenza di danni, sostituirle se necessario.
- Pulizia sistema: Prima del montaggio della nuova pompa, il sistema sterzante idraulico deve essere controllato per escludere la presenza di eventuali impurità e, se necessario, lavato e pulito a fondo. Questo passaggio è cruciale, specialmente se sono stati trovati granelli di metallo nell'olio, in quanto detriti residui potrebbero danneggiare la nuova pompa.
Installazione della Nuova Pompa
- Confronto: Prima di installare la nuova pompa, è necessario confrontare la vecchia e la nuova pompa per assicurarsi che siano compatibili.
- Pulizia superfici: Pulire accuratamente la superficie della flangia della pompa e la superficie di montaggio sul motore.
- Montaggio pompa: Montare la pompa idraulica dello sterzo secondo le istruzioni di riparazione del costruttore del veicolo. È fondamentale osservare la coppia di serraggio delle viti.
- Connessioni elettriche: Se il connettore e il cablaggio coincidono, collegare la presa elettrica alla pompa. Per i modelli più recenti con una diversa configurazione del connettore, è necessario usare l'adattatore fornito con la pompa nuova. Pulire bene il contatto di massa da eventuali tracce di corrosione e usare un nuovo dado di fissaggio.
- Collegamento linee idrauliche: Rimuovere tutti i tappi dell'olio e pulire le superfici nella zona dei punti di collegamento delle linee idrauliche con un detergente adatto. Collegare le linee idrauliche alla pompa utilizzando nuovi elementi di tenuta.
- Installazione cinghia: Installare la cinghia di trasmissione e tenderla secondo le istruzioni del produttore.
- Riempimento e spurgo:
- Riempire il serbatoio con il nuovo fluido idraulico raccomandato dal costruttore del veicolo fino alla tacca MAX.
- Sollevare il veicolo in modo che le ruote sterzanti non tocchino più terra.
- Avviare il motore del veicolo e farlo girare al minimo.
- Controllare immediatamente il livello dell'olio idraulico, poiché potrebbe scendere molto rapidamente.
- Ruotare lentamente il volante più volte fino a battuta, da sinistra a destra, per spurgare l'aria dal sistema.
- Rabboccare il fluido idraulico fino a quando il fluido pulito senza bolle d'aria raggiunge il serbatoio dalla linea di ritorno.
- Controllare che il livello dell'olio nel serbatoio corrisponda alla tacca, quindi riposizionare il tappo.
- Dopo aver montato la pompa, il sistema sterzante idraulico deve essere nuovamente riempito e spurgato, e deve essere controllata la tenuta ermetica per eventuali perdite di liquido dalle tubazioni e raccordi.
- Codifica (se necessaria): È importante cancellare tutti i codici difetto prima di procedere alla codifica della nuova pompa sul veicolo. Dal menu di diagnosi, caricare e attivare la pompa in rapporto al veicolo in oggetto.
È consigliabile considerare l'acquisto di una pompa HD (Heavy Duty) in caso di sostituzione, poiché queste tendono ad avere una maggiore durata. Un'autodemolizione che si impegna a gestire in modo responsabile il riciclaggio dei componenti del cambio contribuisce anche alla sostenibilità ambientale, così come il corretto smaltimento degli pneumatici e il riciclo dei materiali della sospensione (acciaio, alluminio, rame).
Il Sistema di Sterzo in un Contesto più Ampio
Mentre ci concentriamo sulla pompa del servosterzo, è utile ricordare che essa opera all'interno di un sistema veicolo complesso, dove ogni componente contribuisce alla sicurezza e all'efficienza.
Proiettori e Sicurezza Stradale
I proiettori delle auto, noti anche come fari, sono dispositivi di illuminazione montati all'anteriore del veicolo. La loro funzione principale è illuminare la strada per consentire al conducente di vedere chiaramente e reagire tempestivamente. Una corretta illuminazione migliora la visibilità e riduce il rischio di incidenti. Esistono diverse tipologie:
- Proiettori alogeni: I più comuni, usano lampadine alogene. Efficaci ed economici, ma consumano più energia e hanno una vita utile più breve.
- Proiettori a LED: Sempre più popolari, usano diodi emettitori di luce, offrendo maggiore efficienza energetica e durata.
- Proiettori al xeno (Xenon): Usano lampade al xeno per una luce intensa e simile a quella naturale, ma richiedono un sistema di accensione separato e sono più costosi.
- Proiettori adattivi: Presenti su auto di fascia alta, regolano automaticamente l'angolo e l'intensità del fascio luminoso in base a velocità, curve e condizioni meteorologiche, migliorando ulteriormente visibilità e sicurezza.
Il meccanismo principale di funzionamento dei proiettori è la rifrazione o la riflessione della luce attraverso lenti e riflettori, che ottimizza la distribuzione della luce per illuminare la strada in modo uniforme senza abbagliare gli altri conducenti.
Il Corpo Farfallato e la Gestione del Motore
Il corpo farfallato, o valvola farfallata, è un componente chiave nei motori a combustione. Il suo scopo principale è regolare il flusso d'aria che entra nel motore, influenzando così la quantità di carburante miscelata con l'aria per la combustione.
- Posizionamento e struttura: È montato sulla parte superiore del collettore di aspirazione e si compone di una valvola mobile (farfalla) che può ruotare per aprire o chiudere l'ingresso dell'aria.
- Controllo elettronico: Nelle auto moderne, è controllato elettronicamente da un modulo di controllo del motore (ECM o ECU), che gestisce il flusso d'aria in base a vari fattori come la posizione del pedale dell'acceleratore, la velocità del veicolo e la temperatura del motore.
- Sensore di posizione della farfalla: Un sensore comunica con l'ECM la posizione della farfalla, essenziale per determinare la quantità di aria che entra nel motore.
- Regolazione del flusso d'aria: Premendo l'acceleratore, l'ECM apre la farfalla per aumentare il flusso d'aria; rilasciandolo, la farfalla si chiude parzialmente, riducendo il flusso.
- Influenza sulla miscelazione aria/carburante: La quantità di aria è direttamente correlata alla quantità di carburante iniettata, garantendo una combustione efficiente e riducendo le emissioni.
- Controllo dell'idle (minimo): Contribuisce a mantenere il motore in funzione al minimo, consentendo un piccolo flusso d'aria quando il veicolo è fermo o a basse velocità.
In sintesi, il corpo farfallato regola il flusso d'aria in risposta alle azioni del conducente e alle esigenze del motore, contribuendo a mantenere un rapporto aria/carburante ottimale per il funzionamento efficiente del motore a combustione interna.

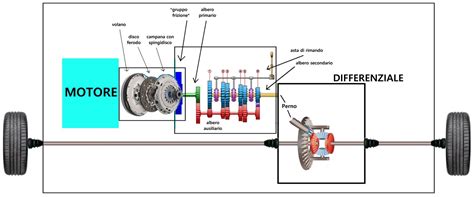

Il Differenziale e il Cambio: Trasmissione della Potenza
Il differenziale è un dispositivo essenziale che permette alle ruote motrici di girare a velocità diverse, distribuendo la coppia motrice in modo uniforme in condizioni normali e in modo differenziato in situazioni di scarsa aderenza. Questo è cruciale, ad esempio, in curva, dove le ruote interne devono percorrere una distanza più breve rispetto a quelle esterne. Al suo interno si trovano ingranaggi planetari, alberi di trasmissione e satelliti che permettono questa rotazione differenziale.
Il cambio dell'auto è responsabile di selezionare e trasferire la potenza generata dal motore alle ruote. Utilizzando ingranaggi, il cambio permette di variare la velocità e il rapporto di trasmissione in base alle esigenze di guida. Esistono diverse tipologie:
- Manuale: Richiede l'intervento del conducente per selezionare le marce, offrendo maggiore controllo.
- Automatico: Si adatta automaticamente alle condizioni di guida, offrendo maggiore comfort.
- A variazione continua (CVT): Offre una transizione fluida tra le marce.
- Sequenziale: Permette di cambiare le marce senza l'uso di una frizione.
I componenti del cambio, come ingranaggi, alberi di trasmissione, sincronizzatori e frizioni, possono essere riciclati. L'acciaio e l'alluminio recuperati possono essere venduti come materia prima, contribuendo alla riduzione dei rifiuti e all'uso sostenibile delle risorse.
La Sospensione: Comfort e Sicurezza
La sospensione di un'auto è un sistema essenziale per garantire una guida confortevole e sicura. È composta da ammortizzatori, molle, bracci oscillanti, barre antirollio e cuscinetti. Una sospensione in ottimo stato migliora l'aderenza delle ruote, riduce l'usura dei pneumatici, assorbe meglio gli urti e garantisce una guida stabile e precisa. Una corretta manutenzione è fondamentale. Quando un'auto raggiunge la fine della sua vita utile, è importante recuperare e riciclare i materiali della sospensione, come l'acciaio, l'alluminio e il rame.
I Motorini di Avviamento: Il Primo Passo
I motorini di avviamento sono componenti essenziali del sistema di avviamento dell'auto. Il loro compito principale è far girare il motore in modo che possa avviarsi. Sono composti da un motore elettrico, un ingranaggio di riduzione, un solenoide e un commutatore. Il solenoide riceve la corrente elettrica, la trasforma in un campo magnetico che attiva il motore elettrico, il quale a sua volta aziona l'ingranaggio di riduzione che si ingrana con il volano dell'auto per far girare il motore. Il commutatore interrompe la corrente elettrica al motorino una volta che il motore è avviato, prevenendo il sovraccarico e prolungandone la durata. Per mantenerlo in buone condizioni è importante verificare regolarmente la carica della batteria e evitare di tenere premuto il tasto di accensione per troppo tempo.
La Centralina ABS: Controllo della Frenata
La centralina ABS (Anti-lock Braking System) è un componente fondamentale del sistema di frenata di un veicolo moderno. La sua funzione principale è evitare il bloccaggio delle ruote durante la frenata, garantendo maggiore stabilità e controllo. La centralina monitora la velocità di rotazione delle ruote e, se rileva un bloccaggio, riduce la pressione sui freni. Questo è particolarmente importante in situazioni di emergenza, aiutando a mantenere il controllo del veicolo. La centralina ABS può anche essere programmata per adattarsi a diverse condizioni di guida e distribuire la pressione sui freni in modo proporzionale alle ruote che ne hanno bisogno.
Il corretto funzionamento di ogni singolo componente, dalla pompa del servosterzo alla centralina ABS, è imprescindibile per un'esperienza di guida sicura, confortevole ed efficiente. La manutenzione preventiva e la tempestiva risoluzione dei problemi sono fondamentali per prolungare la vita del veicolo e garantire la sicurezza dei suoi occupanti.
