Guida Completa alla Regolazione e Diagnosi del Cavo Frizione: Mantenere la Tua Moto Guzzi in Perfetta Efficienza

La frizione è uno dei componenti meccanici fondamentali di qualsiasi veicolo, e la sua corretta funzionalità è essenziale per una guida sicura e fluida. In particolare, per i possessori di Moto Guzzi, comprendere come regolare il cavo frizione e diagnosticare eventuali problemi può fare la differenza tra una piacevole passeggiata e un costoso guasto. Questo articolo esplora in dettaglio il funzionamento del sistema frizione, le procedure di regolazione, i segnali di usura e le diagnosi comuni, partendo da osservazioni specifiche per arrivare a una comprensione generale del sistema.

Comprendere il Meccanismo della Frizione e i Suoi Componenti

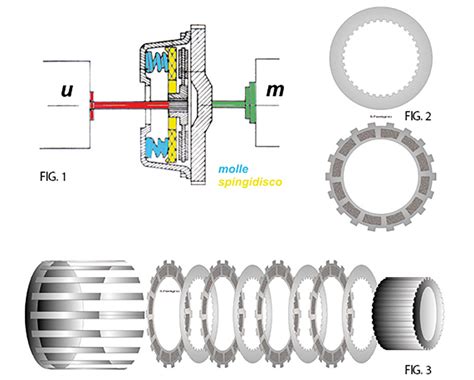

Il cuore del sistema frizione in una motocicletta, come nelle Moto Guzzi, coinvolge diversi elementi interconnessi che lavorano in sinergia. Quando si parla di problemi alla frizione, è cruciale identificare quali componenti potrebbero essere coinvolti. Il meccanismo base prevede un'asta che, attraversando il cambio, preme sullo spingidisco. Questo spingidisco, a sua volta, agisce sulle molle della frizione per separare o connettere il disco frizione dal volano.

Il cavo frizione funge da collegamento tra la leva al manubrio, azionata dal pilota, e il meccanismo interno della frizione. La sua funzione è quella di trasmettere la forza esercitata sulla leva al leveraggio interno che disimpegna la frizione. La serie "grossa" delle Moto Guzzi, secondo le informazioni disponibili, presenta una regolazione del cavo frizione sia dal lato del cambio, sia direttamente sulla leva al manubrio. Al contrario, la serie "piccola" offre la regolazione unicamente in prossimità della leva.

Esistono diversi componenti chiave all'interno del gruppo frizione:

• Il disco frizione: È il componente d'attrito vero e proprio, quello che entra in contatto con il volano e il piatto spingidisco. La sua usura è una delle cause più comuni di malfunzionamento.
• Lo spingidisco: Questo componente esercita la pressione necessaria sulle molle per mantenere il disco frizione in presa. Problemi allo spingidisco possono impedire una corretta disconnessione o connessione.
• Il piatto frizione: Un altro elemento critico che, insieme allo spingidisco, gestisce la pressione sul disco.
• Le molle: Responsabili di mantenere la frizione in presa quando non viene azionata la leva.
• Il cuscinetto reggi spinta: Un cuscinetto che facilita il movimento dello spingidisco, riducendo l'attrito.
• L'asta di azionamento: L'asta che parte dal cavo e arriva fino al meccanismo interno, trasmettendo il movimento.

Quando si verifica un problema, è importante distinguere tra un malfunzionamento del cavo stesso (che potrebbe rompersi o incepparsi) e un problema più profondo nei componenti interni della frizione, come l'usura del materiale d'attrito, un difetto dello spingidisco, o un'anomalia nelle molle e nel piatto.

Regolazione del Cavo Frizione: Il Gioco Corretto

La corretta regolazione del cavo frizione è fondamentale per garantire che la frizione stacchi (si disimpegni) e attacchi (si impegni) nel modo corretto, permettendo cambi di marcia fluidi e prevenendo slittamenti o difficoltà nell'innesto.

Il Concetto di Gioco (Toppa)

Un aspetto cruciale nella regolazione è il cosiddetto "gioco" della leva della frizione. Questo si riferisce alla piccola corsa della leva prima che questa inizi a esercitare effettiva pressione sul cavo e, di conseguenza, sul meccanismo della frizione. Un gioco eccessivo può portare a una frizione che stacca solo a fine corsa della leva, mentre un gioco insufficiente può causare uno slittamento o un'usura prematura, poiché la frizione non si disimpegna mai completamente.

Le indicazioni comuni suggeriscono di lasciare un gioco di circa 2-3 mm sulla leva al manubrio. Questo gioco va controllato a freddo, ovvero quando il motore e la trasmissione non sono ancora stati portati in temperatura d'esercizio. La leva della frizione al manubrio deve essere integra, non piegata o danneggiata, per garantire un funzionamento lineare.

Punti di Regolazione

Come accennato, le Moto Guzzi presentano diverse configurazioni:

• Serie Grossa: Per queste moto, la regolazione avviene tramite due registri. Uno è solitamente situato vicino alla leva al manubrio, mentre l'altro è posizionato sul lato del cambio, più vicino al punto in cui l'asta entra nella trasmissione. Questa doppia possibilità di regolazione offre una maggiore flessibilità.
• Serie Piccola: In questo caso, la regolazione è concentrata unicamente in prossimità della leva al manubrio. Questo semplifica la procedura, ma richiede maggiore attenzione per ottenere il gioco corretto.

Per effettuare la regolazione, si agisce sui registri (spesso dadi filettati) ruotandoli per aumentare o diminuire la tensione del cavo. Aumentare la tensione (avvicinare i registri) riduce il gioco, mentre diminuirla (allontanare i registri) lo aumenta. È importante procedere per piccoli aggiustamenti, verificando il gioco dopo ogni modifica.

Sintomi di Problemi alla Frizione e Diagnosi

Quando la frizione non funziona correttamente, si possono manifestare diversi sintomi che richiedono un'attenta analisi. La diagnosi è fondamentale per identificare la causa specifica e procedere con la soluzione più adeguata.

La Frizione Stacca "Tardi" o "Alla Fine della Leva"

Uno dei dubbi più comuni riguarda il momento in cui la frizione inizia a disimpegnarsi. Se la frizione "stacca alla fine della cosa della leva, con la leva quasi del tutto rilasciata", ciò indica che il gioco della leva è probabilmente insufficiente, o che c'è un problema nel meccanismo interno che impedisce un disimpegno più precoce.

• Verifica del Gioco: Il primo passo è sempre controllare il gioco a freddo. Se non è di 2-3 mm, si procede con la regolazione.
• Scorrimento del Cavo: Assicurarsi che il cavo frizione scorra liberamente senza impuntamenti. Un cavo usurato, sfilacciato o mal lubrificato può causare attrito e impedire un corretto funzionamento.
• Problemi Interni: Se il gioco è corretto e il cavo scorre bene, il problema potrebbe risiedere nel gruppo frizione stesso. L'usura del materiale d'attrito, ad esempio, può far sì che la frizione faccia presa solo quando le molle sono completamente rilasciate, comportando un disimpegno tardivo.

La Frizione "Slitta"

Lo slittamento della frizione si verifica quando, pur avendo la leva rilasciata e la marcia inserita, il motore aumenta di giri senza che la moto acceleri proporzionalmente. Questo è un segnale chiaro di usura del disco frizione o di altri componenti che impediscono una presa completa.

• Prova di Slittamento: Una prova comune per verificare lo slittamento è inserire la prima marcia a moto ferma e, tenendo la frizione premuta, provare ad accelerare. Se la moto tende a muoversi in avanti o a sussultare, significa che la frizione non si sta disimpegnando completamente. Un'altra prova, da fare con cautela, è inserire una marcia (es. la terza o quarta) in movimento e accelerare bruscamente; se i giri del motore salgono rapidamente senza un aumento corrispondente della velocità, la frizione sta slittando.
• Cause di Slittamento: L'usura del disco frizione è la causa più frequente. Anche un eccesso di olio (sia motore che cambio) sulla superficie dei dischi può causare slittamento quando la frizione è in presa. Tuttavia, se il problema fosse olio, la frizione tenderebbe a slittare quando è in presa, ma dovrebbe permettere il disinnesto quando il pedale viene premuto.

La Frizione è "Brusca" o Non Stacca Correttamente

Un innesto o disinnesto "brusco" può indicare diversi problemi. Se la frizione non stacca affatto, impedendo l'inserimento delle marce, la diagnosi diventa più urgente.

• Frizione che Non Stacca: Come menzionato, se la macchina sussulta cercando di andare avanti con la prima inserita e la frizione premuta (a macchina spenta), è un chiaro indice che la frizione non stacca. Questo può essere dovuto a un cavo frizione con troppo gioco, un sistema di leveraggio piegato o bloccato, o un problema nello spingidisco o nelle molle che non permettono una completa separazione dei dischi.
• Meccanismo Interno Bloccato o Rilasciato: In alcuni casi, il meccanismo interno della frizione potrebbe essersi "rilasciato" e non riuscire più ad aprire i dischi correttamente. Questo è differente da un cavo rotto, nel qual caso si sentirebbe il pedale completamente libero e senza resistenza. Un meccanismo interno difettoso richiede un intervento più profondo sul gruppo frizione.

Usura Seria dei Componenti Interni

Quando si verificano problemi seri, come l'usura del piattello o dell'asta, la frizione tende a staccare "dopo, non prima" del previsto, e spesso si manifestano sintomi di slittamento o difficoltà nell'innesto delle marce. Se si sospetta un'usura significativa dei componenti interni, è probabile che sia necessario sostituire l'intero kit frizione.

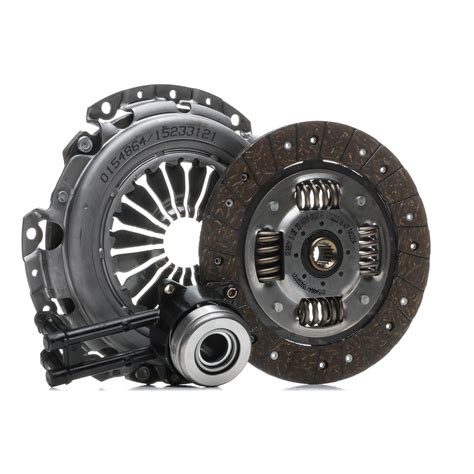

• Il Kit Frizione: Nella maggior parte dei casi, quando si interviene sulla frizione per usura significativa, non si sostituisce solo il disco o lo spingidisco singolarmente. Si procede piuttosto alla sostituzione dell'intero kit, che tipicamente include il disco frizione, lo spingidisco e il cuscinetto reggi spinta. Questo approccio garantisce che tutti i componenti lavorino in armonia e previene la necessità di futuri interventi ravvicinati dovuti all'usura di altri elementi del kit.

Considerazioni Aggiuntive e Diagnosi Differenziale

Comprendere il comportamento della frizione in diverse condizioni può aiutare a stilare una diagnosi più precisa.

Olio e Frizione

Una domanda frequente riguarda l'influenza dell'olio sul funzionamento della frizione. In generale, se ci fosse una perdita di olio (sia dal motore che dal cambio) che raggiunge i dischi frizione, il sintomo primario sarebbe uno slittamento della frizione quando è in presa. Questo accade perché l'olio riduce l'attrito tra i dischi, impedendo una presa forte. Tuttavia, nel momento in cui il pilota preme la leva e lo spingidisco termina la sua forza contro il volano, il cambio dovrebbe diventare manovrabile. Se, al contrario, anche in queste condizioni si incontrano difficoltà, è probabile che il problema non sia semplicemente l'olio, ma un malfunzionamento meccanico che impedisce la completa disconnessione.

La Frizione "A Riposo" Sembra Tornare Funzionante

Un fenomeno curioso ma possibile è una frizione che, a riposo e dopo un periodo di inattività, sembra tornare a funzionare correttamente, per poi ripresentare i problemi una volta avviata o dopo un certo utilizzo. Questo può accadere se il problema è legato a un componente leggermente danneggiato o usurato che tende a "sistemarsi" o a ritrovare una posizione temporanea di funzionamento dopo essere stato fermo. Tuttavia, un componente lesionato, anche se temporaneamente funzionante, rimane un punto debole che potrebbe cedere nuovamente in un qualsiasi altro momento, spesso in condizioni di guida inaspettate.

Pensare Lateralmente: Cosa Potrebbe Essere Uscito dal Normale?

Quando si affronta un problema di frizione, è utile pensare in modo non convenzionale. Ad esempio, se si esclude un problema di cavo rotto (che renderebbe il pedale libero) e si ipotizza un problema al meccanismo interno, è importante considerare tutte le sue parti. Lo spingidisco è un candidato primario, ma anche le molle che perdono elasticità o un piatto frizione deformato possono causare comportamenti anomali. Pensare a cosa potrebbe impedire al meccanismo di "aprirsi" correttamente è la chiave per la diagnosi.

L'Importanza della Manutenzione Preventiva

La manutenzione regolare è la migliore strategia per evitare problemi seri. Controllare periodicamente il gioco della frizione, ispezionare il cavo per segni di usura e assicurarsi che tutti i collegamenti siano ben serrati può prevenire guasti improvvisi e costosi. In caso di dubbi, è sempre consigliabile rivolgersi a un meccanico esperto, specialmente se si tratta di un modello specifico come una Moto Guzzi, per garantire che ogni intervento venga eseguito a regola d'arte.
