La ricerca di prestazioni ottimali nel motore Subaru EA81, in particolare per applicazioni che richiedono elevata reattività e potenza, ha portato allo sviluppo di soluzioni innovative che vanno oltre la sovralimentazione tradizionale. Questo articolo esplora le sfide e le metodologie per anticipare e ottimizzare l'accensione in questo specifico propulsore, analizzando sia le problematiche intrinseche della sovralimentazione con compressore volumetrico, sia le soluzioni tecnologiche per mitigarne gli effetti negativi e massimizzare l'efficienza.
La Sfida della Sovralimentazione con Compressore Roots

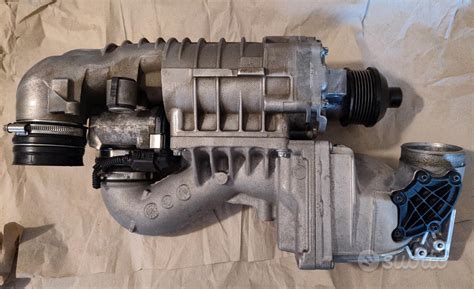

Il motore Subaru EA81, pur essendo un'unità robusta e con un potenziale di elaborazione notevole, presenta sfide specifiche quando sottoposto a sovralimentazione, specialmente con configurazioni che utilizzano compressori volumetrici di tipo Roots, come l'Eaton M62. Questo tipo di compressore, sebbene offra un "instant boost" e una reattività immediata, è intrinsecamente legato a un fenomeno di surriscaldamento dell'aria compressa.
Il principio di funzionamento del compressore Roots, caratterizzato da due rotori a tre lobi inclinati, genera un elevato aumento di pressione fin da bassi regimi. Tuttavia, il suo rendimento adiabatico, stimato tra il 55% e il 60%, è significativamente inferiore rispetto a soluzioni come i compressori Lysholm (twin screw), che raggiungono il 75-80%. Questo basso rendimento si traduce in un notevole surriscaldamento dell'aria aspirata, un fattore critico per le prestazioni e l'affidabilità di un motore sovralimentato, soprattutto in assenza di un intercooler. A differenza dei turbo, i supercharger, a causa dell'aumento esponenziale del "power losses" all'aumentare dei giri del compressore, incontrano limiti prestazionali intrinseci.
I principali svantaggi di un compressore Roots includono:
- Basso rendimento adiabatico: Genera alte temperature dell'aria compressa.
- Elevate perdite di potenza: Il trascinamento meccanico tramite cinghia sottrae potenza al motore.
- Rumorosità e vibrazioni: La meccanica degli ingranaggi a denti dritti può essere fonte di disturbo.
Nonostante questi limiti, i vantaggi di un compressore Roots sono innegabili:
- Instant boost: Assenza di lag, offrendo una reattività senza pari rispetto a un turbo.
- Facilità di installazione e integrazione: La sua architettura è relativamente semplice.
- Suono distintivo: Il caratteristico rumore della sovralimentazione è apprezzato da molti appassionati.
- Regolamentazione in competizione: È l'unico sistema di sovralimentazione ammesso in alcune gare di Nitro Drag americane.
È fondamentale ricordare il principio di conservazione dell'energia: "Nulla si crea, nulla si distrugge, tutto si trasforma". Sia il turbo che il compressore volumetrico operano trasformando l'energia disponibile in modo diverso. Il turbo utilizza l'energia dei gas di scarico, creando contropressione, mentre il compressore Roots sottrae potenza meccanica per fornire aria in pressione.
Il Motore K20a: Una Piattaforma Solida per la Sovralimentazione
Il motore K20a, pur essendo un'unità diversa dal Subaru EA81, viene spesso citato come esempio di robustezza e potenziale di sovralimentazione. La sua architettura "closed-deck" nella parte inferiore, un eccellente circuito di raffreddamento con scambiatore di calore di serie, guarnizione testata metallica multistrato, circuito di lubrificazione ben dimensionato con spruzzatori d'olio sotto i pistoni, bielle robuste e un albero motore di eccellente fattura, lo rendono un candidato ideale per reggere pressioni di sovralimentazione elevate, fino a 2.5 bar e potenze di circa 700 cavalli alla ruota con un tuning adeguato e un uso "intelligente". Oltre questi limiti, diventano indispensabili interventi quali l'installazione di canne in acciaio (sleeve) e pistoni forgiati, oltre a bielle rinforzate.
Tuttavia, nel contesto della sovralimentazione con compressore, anche i motori più robusti come il K20a presentano criticità se non vengono affrontate le problematiche legate al raffreddamento dell'aria compressa e alla fluidodinamica del collettore di aspirazione. L'assenza di un intercooler o di uno scambiatore di calore adeguato, unita a un collettore di aspirazione non "flussato" ed "accordato", pone il sistema a compressore in una posizione di svantaggio rispetto a un turbo con intercooler.
L'Iniezione d'Acqua: Una Soluzione Storica ed Efficace
Le elevate temperature dell'aria compressa generate dai compressori Roots, specialmente in condizioni ambientali sfavorevoli come quelle estive torride e umide, rappresentano un rischio concreto di detonazione. L'acqua, quale miglior fluido per l'asportazione di calore e dotata di un potere anti-detonante pressoché infinito, emerge come una soluzione tecnica di grande efficacia. Questa tecnica, affonda le sue radici nell'ingegneria aeronautica della Seconda Guerra Mondiale, periodo in cui venne impiegata proprio per potenziare i motori sovralimentati.
L'iniezione d'acqua non partecipa alla combustione; il suo ruolo è quello di assorbire calore dal compressore, dal collettore di aspirazione, dai condotti di testa e dalla camera di combustione, per poi evaporare e uscire sotto forma di vapore dallo scarico. Oltre all'azione di raffreddamento, la scissione dell'acqua in idrogeno e ossigeno ad alte temperature crea una turbolenza autopulente che rimuove incrostazioni carboniose e depositi dai componenti interni del motore.
I vantaggi dell'iniezione d'acqua sono molteplici:
- Raffreddamento efficiente: Abbassa significativamente le temperature dell'aria compressa e della camera di combustione (fino a 150-200°C).
- Potere anti-detonante: Elimina il rischio di detonazione, permettendo mappature più aggressive.
- Effetto autopulente: Mantiene puliti pistoni, valvole e condotti.
- Prolungamento intervallo di manutenzione olio: Riduce l'ossidazione dell'olio causata dalla partecipazione alla combustione.
L'efficacia dell'iniezione d'acqua è stata dimostrata da test pratici. In un esempio specifico, su una EP3 supercharged senza raffreddamento, con una pressione di 0.68 bar e una temperatura ambiente di 30°C, la temperatura nel collettore raggiungeva gli 85°C in terza marcia a 8000 giri, salendo fino a 160°C in quinta marcia e oltre 160°C dopo la chiusura del gas. Con l'iniezione d'acqua attiva, la temperatura nel collettore si è mantenuta tra i 43°C e i 45°C, con un abbattimento complessivo di circa 120°C. Una volta terminata la fase di piena accelerazione, la temperatura scendeva ulteriormente fino a 38°C, dimostrando l'efficacia del residuo di acqua nel sistema.
Ottimizzazione dell'Anticipo d'Accensione: Un Bilanciamento Critico
L'anticipo d'accensione è un parametro fondamentale per ottimizzare le prestazioni e l'efficienza di un motore, specialmente in condizioni di sovralimentazione. L'accensione viene comandata in anticipo rispetto al Punto Morto Superiore (PMS) perché la combustione della benzina richiede tempo per sviluppare la massima pressione all'interno del cilindro.
Diversi fattori influenzano la corretta fasatura dell'accensione:
- Regime di rotazione: All'aumentare dei giri, diminuisce il tempo a disposizione per la combustione, richiedendo un anticipo variabile.
- Carico del motore: Il comando del gas (depressione nel collettore) influenza la velocità di combustione.
- Temperatura dell'aria aspirata (IAT): L'aria più calda accelera la combustione, richiedendo una riduzione dell'anticipo per evitare detonazione.
- Rapporto di compressione e tipo di carburante: Un rapporto di compressione elevato o un carburante a basso numero di ottano richiedono una maggiore cautela nell'anticipo.
Le strategie per ottimizzare l'anticipo d'accensione includono:
- Sistemi di accensione a fasatura variabile: Sia meccanici (masse centrifughe) che elettronici, permettono di adattare l'anticipo al regime di rotazione.
- Sistemi elettronici con regolazione in base al carico: Utilizzano sensori di depressione per ottimizzare ulteriormente la fasatura.
- Riprogrammazione della centralina (ECU): Permette di definire curve di anticipo personalizzate in base a tutti i parametri operativi del motore.
- Modifiche meccaniche: L'uso di chiavette d'anticipo o la modifica della sede della chiavetta sull'albero motore possono alterare la fasatura di base.
In un motore sovralimentato come il Subaru EA81 con compressore volumetrico, soprattutto in assenza di intercooler, le temperature dell'aria aspirata possono diventare estreme (fino a 180-200°C in estate con 35°C ambientali). In queste condizioni, con una pressione di 0.68 bar e un anticipo di 18° scaricati, la detonazione è quasi certa. L'iniezione d'acqua, abbattendo drasticamente queste temperature, permette di gestire l'anticipo in modo più aggressivo e sicuro, liberando il potenziale prestazionale del motore.
Considerazioni sulla Trasformazione e l'Adattamento
L'elaborazione di un motore per ottenere prestazioni superiori richiede un approccio olistico. Nel caso del Subaru EA81, l'obiettivo di anticipare l'accensione e ottimizzare la sovralimentazione passa attraverso diverse fasi:
- Analisi delle Condizioni Operative: Comprendere le temperature operative del motore, specialmente quelle dell'aria aspirata, è cruciale. L'uso di sensori di temperatura (IAT) e di pressione (MAP) è fondamentale per una mappatura precisa.
- Implementazione di Sistemi di Raffreddamento: L'installazione di un intercooler, sebbene non sempre semplice su alcune architetture, o l'adozione dell'iniezione d'acqua, sono passi essenziali per mitigare gli effetti negativi del surriscaldamento dell'aria compressa.
- Gestione Elettronica Avanzata: Una centralina programmabile è indispensabile per poter gestire con precisione la fasatura dell'accensione, l'iniezione di carburante e, nel caso, il sistema di iniezione d'acqua, adattandoli alle nuove condizioni operative.
- Ottimizzazione della Fluidodinamica: Lavorare sul collettore di aspirazione e di scarico per migliorare il flusso d'aria è un altro aspetto importante, soprattutto se si mira a regimi di rotazione elevati.
La scelta tra un turbo e un compressore volumetrico dipende dall'applicazione specifica e dalle priorità del costruttore. Mentre il turbo offre un'efficienza potenzialmente superiore a regimi elevati, il compressore volumetrico eccelle nella risposta immediata e nella facilità di integrazione in determinati layout motore.
Tipologie di Compressori e il loro funzionamento - Volumetrico - Dinamico - Alternativo - Centrifugo
La ricerca di prestazioni estreme, come quelle che si possono ottenere con un motore sovralimentato, richiede un compromesso costante tra potenza, affidabilità e guidabilità. L'anticipo dell'accensione, gestito con attenzione e supportato da tecnologie come l'iniezione d'acqua, è una delle chiavi per sbloccare il pieno potenziale di motori come il Subaru EA81, trasformando le sfide della sovralimentazione in opportunità di performance.
