Regolazione e Sostituzione della Frizione sulla Mercedes-Benz Classe A 140/160 (W169)

La frizione è un componente fondamentale del sistema di trasmissione di un veicolo, responsabile di trasferire la potenza dal motore al cambio e, di conseguenza, alle ruote. Una frizione usurata o mal regolata può compromettere seriamente le prestazioni del veicolo e l'esperienza di guida. Questo articolo approfondirà il processo di sostituzione e le considerazioni pratiche per la frizione della Mercedes-Benz Classe A 140, con particolare attenzione ai modelli W169 e alle sue peculiarità, tra cui quelle relative al motore 640942 da 60 kW.

Comprendere il Sistema Frizione

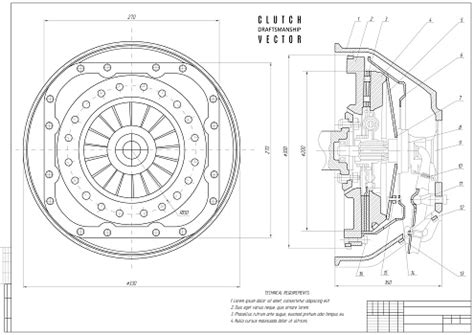

Prima di addentrarsi nella sostituzione, è essenziale comprendere il funzionamento del sistema frizione. La frizione, nei veicoli con cambio manuale, è composta principalmente da tre elementi: il disco frizione, lo spingidisco e il volano. Quando il pedale della frizione viene premuto, il sistema disconnette il motore dal cambio, permettendo di cambiare marcia senza sforzo. Rilasciando il pedale, i due componenti si riaccoppiano, trasmettendo la potenza. Nel tempo, il disco frizione si usura a causa dell'attrito, richiedendo la sostituzione.

Segnali di Usura della Frizione

Riconoscere i segnali di una frizione usurata è cruciale per intervenire tempestivamente e prevenire danni maggiori. Alcuni dei segnali più comuni includono:

• Slittamento della frizione: Il motore sale di giri ma il veicolo non accelera proporzionalmente, specialmente in salita o con carichi pesanti. Questo è un chiaro indicatore che il disco frizione non aderisce più correttamente al volano.
• Difficoltà nel cambio marcia: Le marce entrano con difficoltà o con uno strattone, oppure si sente un "grattaculo" durante il cambio.
• Pedale della frizione duro o spugnoso: Un pedale che richiede una forza eccessiva per essere premuto o che, al contrario, appare troppo "molle", può indicare un problema nel meccanismo idraulico o meccanico della frizione.
• Rumori anomali: Cigolii, stridii o rumori metallici quando si preme o si rilascia il pedale della frizione possono segnalare l'usura del cuscinetto reggispinta o di altri componenti.
• Vibrazioni: Vibrazioni anomale provenienti dal pedale della frizione o dal pianale possono indicare problemi allo spingidisco o al volano bimassa.

Preparazione alla Sostituzione della Frizione: Considerazioni Preliminari

La sostituzione della frizione sulla Mercedes-Benz Classe A, in particolare sui modelli W169, è un intervento complesso che richiede esperienza e attrezzi specifici. A differenza di alcune vetture dove il cambio è più accessibile, sulla Classe A lo spazio di manovra è limitato. Per la Classe A 140/160 con motore 640942 da 60 kW (1991 cc), il processo di smontaggio presenta delle peculiarità che meritano attenzione.

Quando si affronta lo smontaggio della frizione, la domanda comune è se ci siano novità significative o se sia necessario abbassare l'intero gruppo motore-cambio. Molti meccanici, e anche appassionati nei forum, discutono sull'approccio migliore, in quanto è possibile che in alcuni casi si possa abbassare la sella solo dalla parte del cambio per poi sfilare il resto. Questo approccio, che può sembrare meno invasivo, richiede comunque una comprensione approfondita della struttura del veicolo.

La Questione dell'Abbassamento del Gruppo Motore-Cambio

L'esperienza consolidata suggerisce che per avere uno spazio sufficiente e lavorare in sicurezza, il più delle volte si rende necessario abbassare l'intero gruppo motore-cambio. Questo perché il cambio è strettamente integrato con il motore e lo spazio circostante è ristretto. Non si tratta solo di sfilare il cambio, ma di creare un ambiente di lavoro agevole per accedere a tutti i bulloni e le connessioni.

Per quanto riguarda i componenti da staccare, le pinze freno e gli ammortizzatori sono effettivamente tra gli elementi che vanno scollegati. Questo permette di liberare il gruppo sospensioni e di avere maggiore mobilità per l'abbassamento. La barra stabilizzatrice deve essere liberata per consentire il movimento del sottotelaio.

Un punto critico riguarda la scatola dello sterzo. È possibile legare la scatola senza sfilare il piantone dello sterzo. Questo approccio evita di incorrere in problemi, specialmente su alcune auto del 2005-2006, in particolare quelle di importazione, dove si è riscontrato che il piantone può arrugginirsi. Sfilare un piantone arrugginito può essere estremamente difficile e, nel peggiore dei casi, può causare la rottura del sensore di coppia sulla scatola dello sterzo. Tale danno comporta costi aggiuntivi e una complicazione significativa dell'intervento. Pertanto, evitare di sfilare il piantone è una pratica consigliata quando possibile.

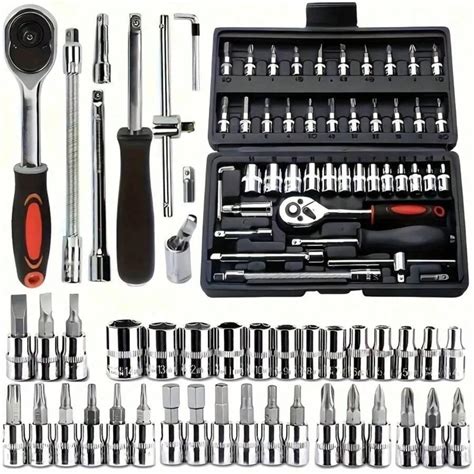

Strumenti e Attrezzature Necessarie

Per un intervento di sostituzione della frizione, sono indispensabili i seguenti strumenti e attrezzature:

• Ponte sollevatore o cric robusto con cavalletti di sicurezza: Per sollevare e sostenere il veicolo in modo sicuro.
• Cric per cambio: Un cric specifico per sostenere e manovrare il cambio durante lo smontaggio e il rimontaggio.
• Set di chiavi e bussole (metriche): Di diverse dimensioni, per allentare e serrare bulloni e dadi.
• Chiavi dinamometriche: Essenziali per serrare i bulloni alle specifiche di coppia corrette, prevenendo danni o allentamenti futuri.
• Cacciaviti: Di varie misure e tipi (a taglio, a croce).
• Pinze: Di diverse tipologie (universali, a becco, per seeger).
• Martello in gomma: Per colpi delicati senza danneggiare i componenti.
• Estrattori: Per giunti sferici e altri componenti che potrebbero essere difficili da rimuovere.
• Imbuti e contenitori per fluidi: Per scaricare l'olio del cambio e il liquido dei freni (se necessario).
• Guanti da lavoro e occhiali di protezione: Per la sicurezza personale.
• Lampada portatile o frontale: Per illuminare le aree di lavoro ristrette.
• Manuale di officina specifico per Mercedes-Benz Classe A W169: Contiene le procedure dettagliate, le coppie di serraggio e le specifiche tecniche.

Procedura Dettagliata per la Sostituzione della Frizione

La seguente procedura è una guida generale e non sostituisce le istruzioni specifiche fornite nel manuale di officina del veicolo.

1. Messa in sicurezza del veicolo:

   • Parcheggiare il veicolo su una superficie piana e solida.
   • Tirare il freno a mano e posizionare dei cunei sotto le ruote posteriori.
   • Sollevare il veicolo utilizzando un ponte sollevatore o un cric robusto, posizionando i cavalletti di sicurezza nei punti indicati dal costruttore.
   • Scollegare il terminale negativo della batteria per prevenire cortocircuiti accidentali.

2. Preparazione e Smontaggio del Sottotelaio:

   • Rimuovere le ruote anteriori.
   • Scollegare i sensori ABS e i cablaggi eventualmente presenti sui bracci delle sospensioni.
   • Scollegare le pinze freno e sospenderle con del filo o fascette per evitare di danneggiare i tubi flessibili.
   • Scollegare le testine dei tiranti dello sterzo dai fuselli.
   • Scollegare i giunti sferici inferiori dai braccetti oscillanti.
   • Svuotare l'olio del cambio.
   • Scollegare i cavi o l'attuatore della frizione.
   • Scollegare i cavi di comando del cambio.
   • Rimuovere i semiassi dal cambio. Questo può richiedere l'uso di un estrattore o di un'attrezzo specifico.
   • Scollegare i supporti motore e cambio che collegano il gruppo propulsore al sottotelaio.
   • Liberare la barra stabilizzatrice scollegando i suoi supporti dal sottotelaio.
   • Sostenere il motore con un apposito supporto o un cric da sotto, in modo da evitare che cada una volta rimosso il sottotelaio.
   • Sostenere la scatola dello sterzo e legarla in posizione per evitare che si sfilacci il piantone o che si danneggi il sensore di coppia, come descritto in precedenza.
   • Svitare i bulloni che fissano il sottotelaio al telaio del veicolo e abbassare con cautela il sottotelaio.

3. Rimozione del Cambio:

   • Con il sottotelaio rimosso, si avrà maggiore spazio per accedere al cambio.
   • Sostenere il cambio con il cric per cambio.
   • Svitare tutti i bulloni che fissano il cambio al motore. Prestare attenzione ai bulloni nascosti o difficili da raggiungere.
   • Con estrema cautela, separare il cambio dal motore, tirandolo indietro. Durante questa fase, assicurarsi che non ci siano cablaggi o tubazioni ancora collegati.
   • Una volta separato, abbassare il cambio con il cric e rimuoverlo dall'area di lavoro.

4. Sostituzione della Frizione:
   • Con il cambio rimosso, si avrà accesso al gruppo frizione sul volano del motore.
   • Svitare i bulloni che fissano lo spingidisco al volano. È consigliabile allentare i bulloni in modo incrociato per evitare deformazioni.
   • Rimuovere lo spingidisco e il disco frizione.
   • Ispezionare il volano per eventuali segni di usura, scanalature o bruciature. Se il volano è usurato, potrebbe essere necessario rettificarlo o sostituirlo per garantire una corretta durata della nuova frizione.
   • Rimuovere il cuscinetto pilota (se presente) e il cuscinetto reggispinta. Questi componenti vanno sempre sostituiti insieme alla frizione.
   • Installare il nuovo cuscinetto pilota (se previsto) e il nuovo cuscinetto reggispinta. Assicurarsi di lubrificare leggermente il millerighe dell'albero primario del cambio e la superficie di contatto del cuscinetto reggispinta con il grasso fornito nel kit frizione (o con grasso specifico resistente alle alte temperature).
   • Posizionare il nuovo disco frizione sul volano, assicurandosi che il lato corretto sia rivolto verso il volano (solitamente indicato con "Flywheel side" o "Gearbox side"). Utilizzare un attrezzo centratore frizione per allineare perfettamente il disco con il foro del cuscinetto pilota. Questo è fondamentale per un facile accoppiamento del cambio.
   • Installare il nuovo spingidisco, allineando i fori dei bulloni con quelli del volano. Serrare i bulloni dello spingidisco in modo incrociato, gradualmente, e alla coppia specificata dal costruttore. Rimuovere l'attrezzo centratore frizione.

Rimontaggio e Considerazioni Finali

Il rimontaggio segue la procedura inversa dello smontaggio.

1. Rimontaggio del Cambio:

   • Con l'ausilio del cric per cambio, posizionare il cambio e allineare l'albero primario con il foro centrale della frizione.
   • Spingere con cautela il cambio in avanti fino a quando non si accoppia completamente con il motore. Non forzare mai il cambio, se incontra resistenza, potrebbe essere necessario ruotare leggermente il volano o il cambio stesso per allineare i millerighe.
   • Avvitare tutti i bulloni che fissano il cambio al motore, serrandoli alla coppia specificata.

2. Rimontaggio del Sottotelaio e Componenti:

   • Sollevare il sottotelaio e riposizionarlo, assicurandosi che tutti i supporti siano allineati.
   • Avvitare i bulloni del sottotelaio, serrandoli alla coppia corretta.
   • Ricollegare i supporti motore e cambio.
   • Reinserire i semiassi nel cambio e fissarli.
   • Ricollegare i cavi o l'attuatore della frizione e i cavi di comando del cambio.
   • Ricollegare la barra stabilizzatrice.
   • Ricollegare i giunti sferici inferiori e le testine dei tiranti dello sterzo.
   • Ricollegare le pinze freno e i sensori ABS.
   • Rimontare le ruote e serrare i dadi alla coppia specificata.

3. Riempimento Fluidi e Test:

   • Riempire il cambio con il tipo e la quantità corretta di olio specificato dal costruttore.
   • Spurgare il sistema idraulico della frizione (se idraulica) per eliminare l'aria.
   • Ricollegare il terminale negativo della batteria.
   • Avviare il motore e testare il funzionamento della frizione. Inizialmente, la frizione potrebbe sembrare un po' "diversa" a causa dei nuovi componenti, ma dovrebbe funzionare in modo fluido e senza slittamenti o difficoltà nel cambio marcia.
   • Effettuare un breve giro di prova per verificare il corretto funzionamento della frizione e l'assenza di rumori o anomalie.

Regolazione della Frizione (se applicabile)

Sulla Mercedes-Benz Classe A W169, la maggior parte delle frizioni moderne è di tipo autoregolante e non richiede una regolazione manuale del gioco del pedale. Tuttavia, è sempre buona norma consultare il manuale di officina per verificare se vi siano particolari indicazioni in merito. Se la frizione è a cavo, potrebbe essere presente un meccanismo di regolazione per il gioco del pedale. Una frizione idraulica, invece, si autoregola con lo spurgo dell'aria dal circuito.

Durata e Manutenzione Preventiva

La durata della frizione dipende da diversi fattori, tra cui lo stile di guida, le condizioni del traffico e la manutenzione del veicolo. Una guida aggressiva, con partenze a "razzo" e cambi marcia bruschi, abbrevia notevolmente la vita utile della frizione. Al contrario, una guida fluida e attenta può prolungarne la durata. Non tenere il piede appoggiato sul pedale della frizione quando non è necessario e non "far pattinare" la frizione inutilmente sono buone pratiche per preservarla.

Sebbene la frizione sia un componente di usura che richiede la sostituzione periodica, una corretta manutenzione del veicolo, come il controllo regolare del livello dell'olio del cambio e l'attenzione ai primi segnali di usura, può contribuire a identificare i problemi prima che diventino gravi.

In conclusione, la sostituzione della frizione sulla Mercedes-Benz Classe A 140/160 (W169) è un intervento che richiede competenze specifiche e un approccio metodico. Seguendo le indicazioni fornite e, soprattutto, consultando il manuale di officina, è possibile eseguire l'operazione con successo, ripristinando le prestazioni ottimali del veicolo e garantendo la sicurezza su strada. La cautela nell'affrontare il piantone dello sterzo, specialmente nelle vetture di importazione più datate, è un esempio di come l'esperienza pratica e la conoscenza delle vulnerabilità specifiche del modello siano cruciali per un intervento ben riuscito.
