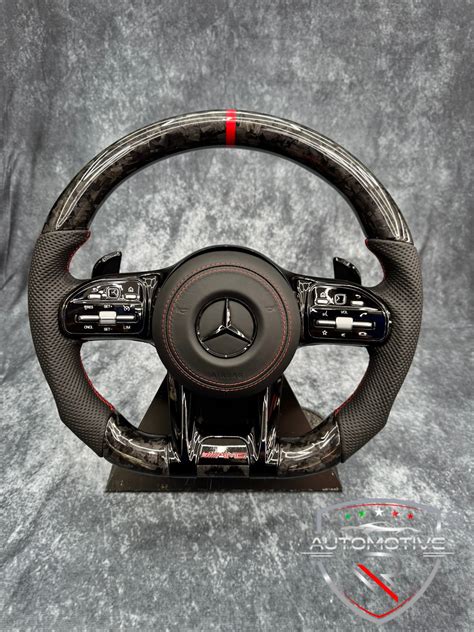

L'aggiornamento di componenti interni del veicolo, come il volante, può spesso portare a nuove sfide tecniche. Un esempio significativo è il montaggio di un volante tagliato, più sportivo, tipico di modelli come la Golf 6 e la Scirocco, ma non presente su Passat, anche se più recenti. Dopo l'installazione di un nuovo volante MK6, sebbene inizialmente le funzioni del cambio al volante e del controllo radio possano operare correttamente, è possibile che in seguito si manifestino problemi, come l'attivazione dell'immobilizzatore. In questi casi, un'attenzione particolare deve essere rivolta al sensore angolo sterzo, un componente cruciale per la sicurezza e la stabilità del veicolo.
Il Sensore Angolo Sterzo: Cuore del Sistema di Stabilità Elettronica

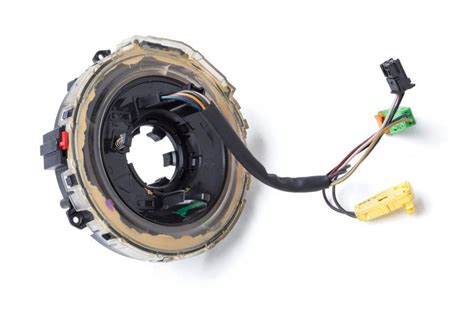

Il sensore angolo sterzo (SAS) è un elemento fondamentale del sistema di controllo elettronico della stabilità (ESC). La sua funzione primaria è quella di rilevare con estrema precisione la posizione delle ruote in base all'angolo di ingresso dello sterzo. Lavora in stretta sinergia con altri sensori del sistema di controllo stabilità, come l'accelerometro e il sensore di velocità delle ruote. Questa collaborazione permette di monitorare costantemente l'assetto dinamico del veicolo e di trasmettere le informazioni rilevanti alla centralina ABS, garantendo un controllo ottimale del mezzo.
In pratica, il sensore di coppia, collegato al piantone dello sterzo, è responsabile del rilevamento dell'angolo con cui il piantone si sposta mentre si agisce sul volante. Questi dati vengono inviati alla centralina per controllare la sterzata della vettura e assicurare la stabilità del veicolo. Generalmente, il sensore angolo sterzo è posizionato all'interno del piantone sterzo, più precisamente sul retro dello sterzo. Nonostante sia progettato per durare per l'intera vita utile del veicolo, in caso di malfunzionamento, è indispensabile procedere alla sua sostituzione tempestiva, affidandosi a un autoriparatore professionista e utilizzando un ricambio aftermarket specifico.
Tipologie di Sensori Angolo Sterzo: Analogici e Digitali
I sensori angolo sterzo possono essere suddivisi in due categorie principali: analogici e digitali. Quando la ruota gira, un sensore analogico emette un segnale che varia tra 0 e 5 volt. La differenza di tensione rilevata serve a determinare sia l'angolo della sterzata sia la velocità di rotazione.
Nei sensori angolo sterzo di tipo digitale, invece, la misurazione dell'angolo e della velocità di sterzata viene effettuata da un LED. Questo rileva lo scostamento tra la posizione dello sterzo e la direzione di marcia effettiva del veicolo. In questi casi, il sistema ESP (Electronic Stability Program) interviene prontamente per correggere eventuali problemi e mantenere il controllo della vettura, garantendo la sicurezza del guidatore e dei passeggeri.
Interazione con Servosterzo e Sistemi ADAS
Il sensore SAS non opera isolatamente, ma lavora in stretta sinergia con il servosterzo elettrico e la pompa del servosterzo. Quando il guidatore agisce sul volante, il sensore rileva sia l'intensità che l'angolo della sterzata. Questa informazione attiva il motore elettrico del servosterzo, riducendo lo sforzo fisico richiesto per sterzare.
Attraverso un dialogo continuo con le centraline ABS ed ESP, il sistema è in grado di rilevare la traiettoria del veicolo, ad esempio se sta curvando o procedendo su un rettilineo. Basandosi su queste informazioni, il sistema attiva le correzioni necessarie per evitare la perdita di stabilità del veicolo.
Il sensore angolo sterzo rientra nella categoria più ampia dei sensori dell'angolo di rotazione, che trovano impiego in tutte quelle situazioni in cui è necessario misurare un movimento rotatorio. Nel corso del tempo, i sensori basati su potenziometri meccanici, che rilevavano il valore della resistenza tramite contatti d'attrito, sono stati gradualmente sostituiti da sensori che sfruttano la tecnologia di misura a induzione, la quale elimina completamente l'attrito.
L'olfatto - Sensi e organi di senso | Il Corpo Umano
È sempre più comune riscontrare sensori angolo sterzo integrati direttamente nel modulo di controllo del servosterzo elettromeccanico. Questa tendenza richiede sensori di dimensioni estremamente ridotte ma, al contempo, dotati di una resistenza elevata per garantire un funzionamento impeccabile in tutte le condizioni operative. Devono inoltre assicurare misurazioni affidabili, rapide e precise, con un adeguato grado di compatibilità elettromagnetica, una caratteristica che assume un'importanza ancora maggiore nei veicoli elettrici.
Su alcune vetture, è possibile trovare installati sensori combinati più avanzati, capaci di rilevare sia il momento che l'angolo di sterzata. Il momento di sterzata indica la forza, espressa in Newton metri (Nm), necessaria per azionare il volante. Questo parametro è correlato alla velocità del veicolo, all'intensità della sterzata e all'angolo di sterzata, assicurando che il feedback del volante sia sempre adeguato alle condizioni di guida.
Sintomi di Malfunzionamento e Necessità di Calibrazione
Come tutti i componenti elettronici, anche il sensore angolo sterzo può subire danni o cessare di funzionare correttamente. I sintomi di un sensore angolo di sterzata difettoso possono essere, in alcuni casi, piuttosto evidenti, manifestandosi come "anomalie" durante la sterzata, facilmente percepibili dal guidatore. Un sensore dell'angolo di sterzo guasto può influenzare negativamente la risposta del veicolo in fase di sterzata, causando problemi più o meno significativi nel mantenere la traiettoria desiderata o nell'affrontare correttamente le curve. Sebbene il problema potrebbe potenzialmente riguardare anche la scatola sterzo, la prima azione da intraprendere è verificare il corretto funzionamento del sensore sterzo utilizzando uno strumento diagnostico specifico.
Con la crescente diffusione dei sistemi di controllo elettronico della stabilità (ESC), l'intervento di ripristino del SAS è diventato una procedura di routine per gli autoriparatori, anche quando non si riscontra un guasto effettivo al sensore angolo sterzo. La calibrazione del sensore angolo di sterzo è, quindi, un'operazione imprescindibile per garantire il corretto funzionamento dei vari dispositivi e dell'intero sistema di controllo della stabilità. Un sensore sterzo non correttamente calibrato può, infatti, portare in breve tempo all'accensione della spia ESC e alla disabilitazione del sistema ESC.
Oltre alla procedura di reset del sensore angolo sterzo, che, come menzionato, si rende necessaria dopo l'intervento di allineamento delle ruote, nei veicoli equipaggiati con sistemi ADAS (Advanced Driver-Assistance Systems) è spesso richiesta la ricalibrazione del sensore quando si interviene su dispositivi come il mantenimento di corsia, la frenata automatica d'emergenza o il cruise control adattivo. Questo perché il sensore angolo sterzo interagisce con tutti gli altri sensori dei dispositivi ADAS, rendendo quindi essenziale calibrare il sensore della sterzata in sincronia con i componenti di questi sistemi che entrano in gioco.
Procedure di Calibrazione del Sensore Angolo Sterzo
Nei veicoli più recenti, la calibrazione automatica può essere sufficiente. Questa procedura avviene in autonomia ruotando lo sterzo prima in una direzione e poi nell'altra. In altri casi, è necessario seguire la procedura specifica prevista dal costruttore e attivare una serie di comandi per avviare la calibrazione del sensore.

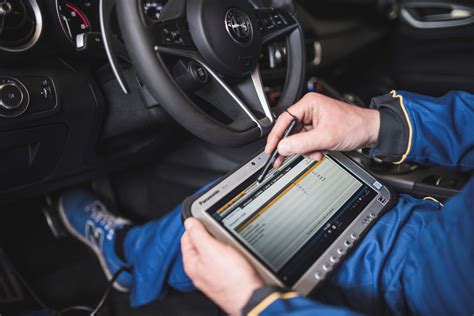

Nella maggior parte dei veicoli, è indispensabile l'uso di uno strumento diagnostico per ricalibrare il sensore. Tuttavia, alcuni dispositivi di allineamento sono dotati di un'apposita funzione automatica di ripristino del sensore angolo sterzo, eliminando la necessità di utilizzare successivamente lo strumento di diagnosi. Generalmente, è consigliabile eseguire la calibrazione del SAS con il veicolo a terra e non su un sollevatore, per garantire la massima accuratezza della misurazione e della successiva taratura.
